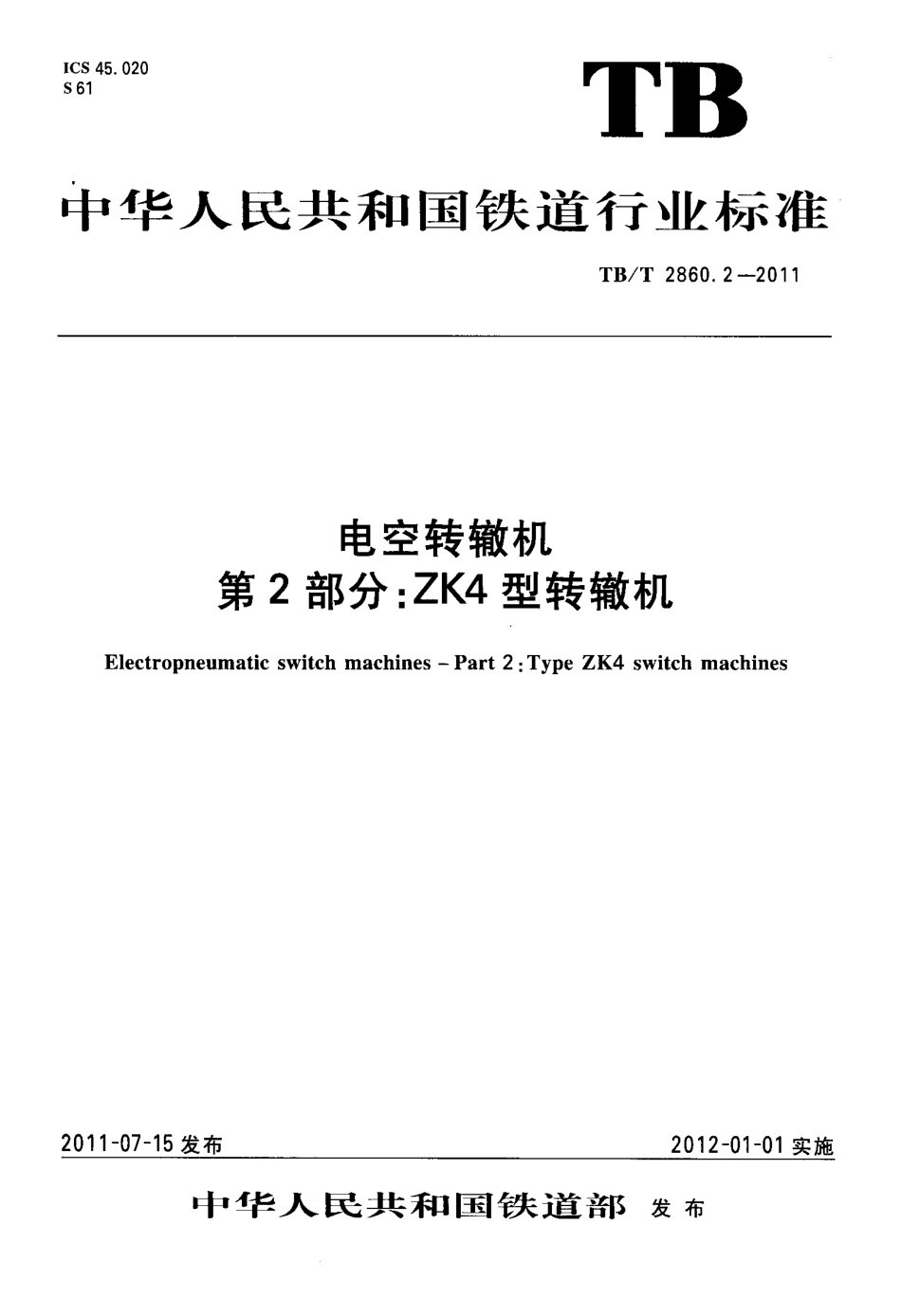

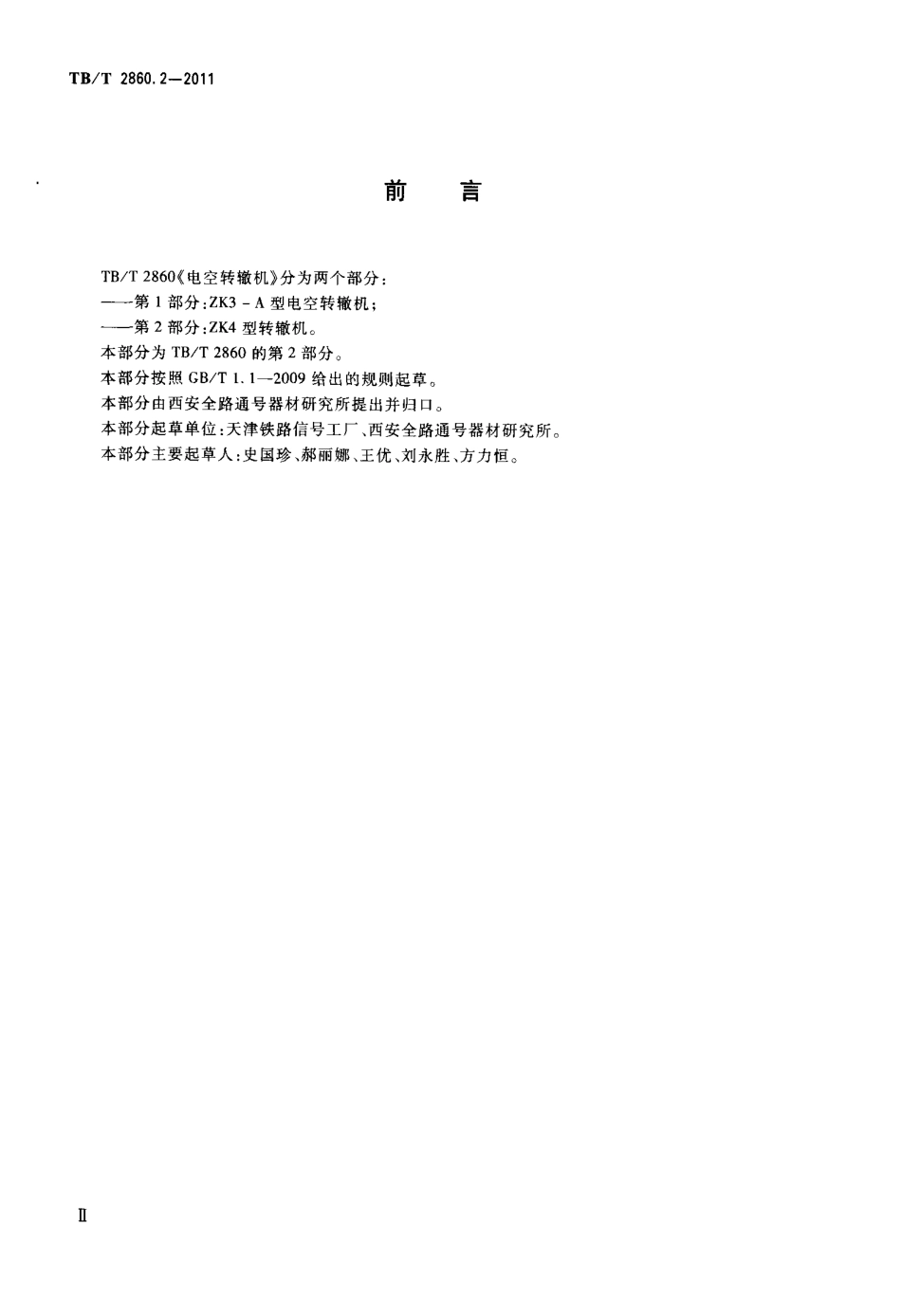

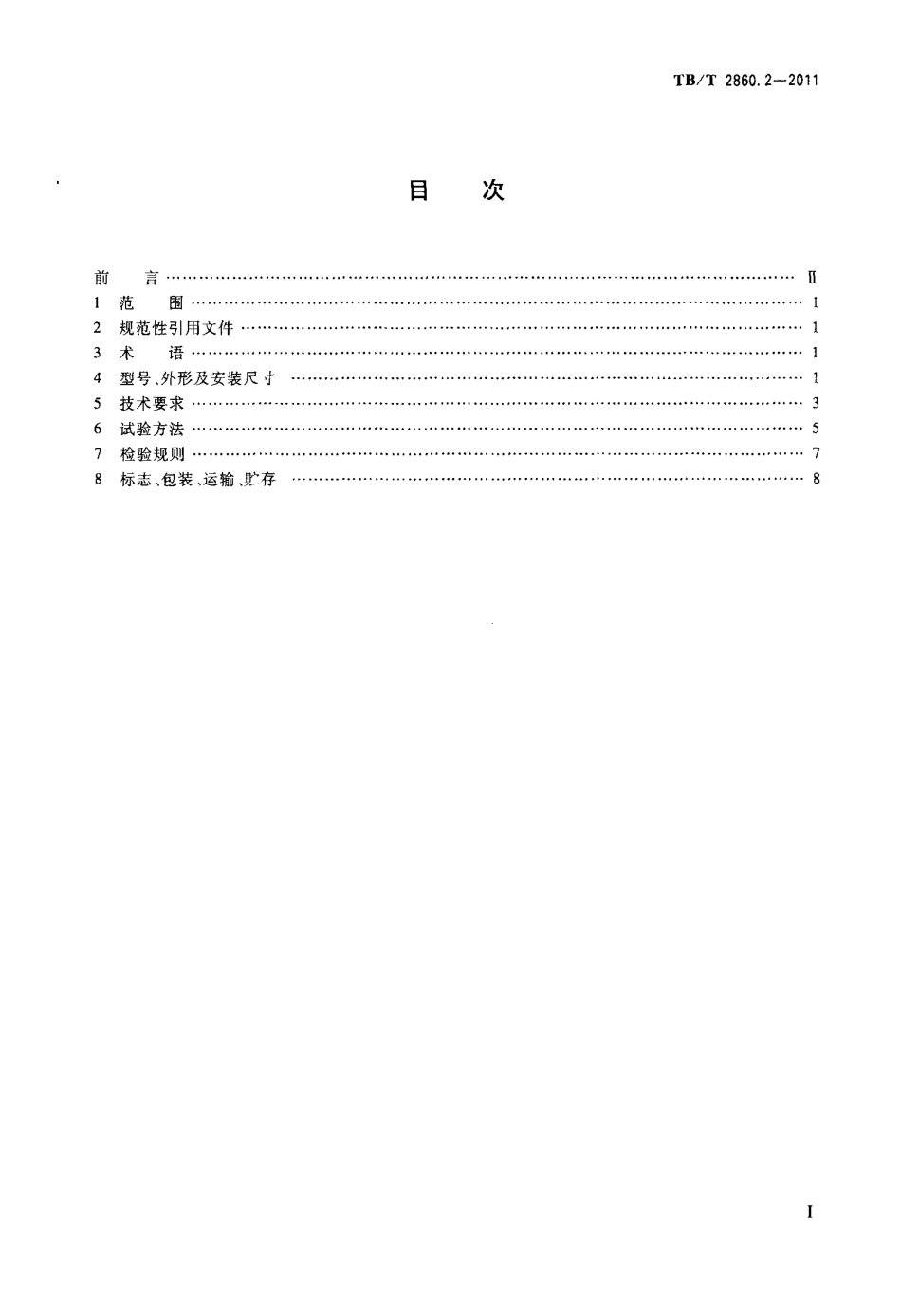

ICS 45．020S 61TB中华人民共和国铁道行业标准TB／T 2860．2—2011电空转辙机第2部分：ZK4型转辙机El ect ropneumat i c swi t ch machi nes—Part 2：Type ZK4 swi t ch machi nes2011—07—15发布201 2—01—01实施中华人民共和国铁道部发布言- ⋯⋯⋯⋯⋯⋯范围⋯⋯⋯一规范性引用文件⋯⋯术语⋯-⋯⋯⋯．．型号、外形及安装尺寸技术要求⋯⋯⋯⋯试验方法⋯⋯⋯⋯⋯检验规则⋯⋯⋯⋯⋯标志、包装、运输、贮存目次TB／T 2860．2—2011Iii78j月●2345678TB／T 2860．2—201 1Ⅱ刖看TB／T 2860{电空转辙机》分为两个部分：——第1部分：ZK3一A型电空转辙机；——第2部分：ZK4型转辙机。本部分为TB／T 2860的第2部分。本部分按照GB／T 1．1—2009给出的规则起草。本部分由西安全路通号器材研究所提出并归口。本部分起草单位：天津铁路信号工厂、西安全路通号器材研究所。本部分主要起草人：史国珍、郝丽娜、王优、刘永胜、方力恒。电空转辙机第2部分：ZK4型转辙机TB／T 2860．2—201 11范围TB／T2860的本部分规定了ZK4型电空转辙机(以下简称转辙机)的型号、基本参数与尺寸、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。本部分适用于转辙机的设计、改进、制造及检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T 191包装储运图示标志( GB／T 191—2008，ISO 780：1997，MOD)GB／T 2408- - 2008塑料燃烧性能的测定水平法和垂直法( IEC 60695—11—10；1999，IDT)GB／T 2423 16—2008电工电子产品环境试验第2部分试验方法试验J及导则：长霉( IEC60068—2—10：2005，IDT)GB 42082008外壳防护等级( IP代码) ( IEC 60529：2001，IDT)GB／T1 8684- - 2002锌铬涂层技术条件GB／T 25338 1—2叭O铁路道岔转辙机第l 部分：通用技术条件GB／T 25338 2—2010铁路道岔转辙机第2部分：试验方法3术语F列术语和定义适用于本文件。3．1动作时间swi tchi ng ti me从电磁换向阀(以下简称换向阀)通电开始，活塞由一个终端位置转换至另一个终端位置，至相应表示接点接通的时间。注：改写GB／, T 25338 1—2010，定义3．9。3．2额定电压rat ed vol t age转辙机实现正常工作时换向阀端部电压。注：改写GB／．r 25338 1—2010，定义37。4型号、外形及安装尺寸4 1型号含义及示例转辙机型号及其含义如下：TB／T 2860．2—201 1活塞杆动程，单位为毫米(mm垃计顺序号电空转辙机示例：活塞杆动程为170 Lt)B] 的电空转辙机写作ZK4一】70。4．2外形结构及安装尺寸ZK4型电空转辙机外形及安装尺寸见图1和表1。2单位为毫米皿- ～皿阿日_LI一}剽f。～hl赫_、一＼——一i 黯坠铀么8皿j占L卫ffI oo【 圳’。一H7。一埒‘裔 U1．说明：1一底壳；2一换向阀组成；3一气缸；4一左接点；5一电磁锁闭阀；6一气源处理元件7一气室；8～安全开关；9～右接点；l O一单向闯；11一偏心销；12一活塞杆；13一表示杆；14一防雨罩；15一连接铁；16～压力开关；17一压力表开关组18～电热器。图1ZK4型电空转辙机外形结构图苎Z0●，lll【TB／T 2860．2—2011表1ZK4型电空转辙机安装尺寸单位为毫米尺寸型号LIL2ZK4一17094l657ZK4—2009816975技术要求5．1工作环境转辙机应在下列环境条件下正常工作：a) 周围空气温度一40℃一+70℃( 机内温度0℃一+70℃)b)空气相对湿度≤90％(25℃时)；c) 大气压力不低于70．1 kPa(相当于海拔3000i 11以下)d)周围无引起爆炸危险的有害气体及腐蚀气体。5．2动作程序转辙机在接通电源后应按下列程序准确动作：a)断开原表示接点；b)转辙机解锁；c)转辙机转换；d)转辙机锁闭及接通新表示接点。上述动作在0．6 s内完成。5．3性能参数转辙机的主要性能参数见表2。裹2性能参数换向阀控制电压DC电磁锁闭阀活塞杆适用道岔额定额定工作V动作吸起电压型号动程转换力风压风压时间类型DCNMPaMPa额定工作吸起释放s电压电压电压电压单开及ZK4—1，0l ，O±2’对称道岔0 45—24.
