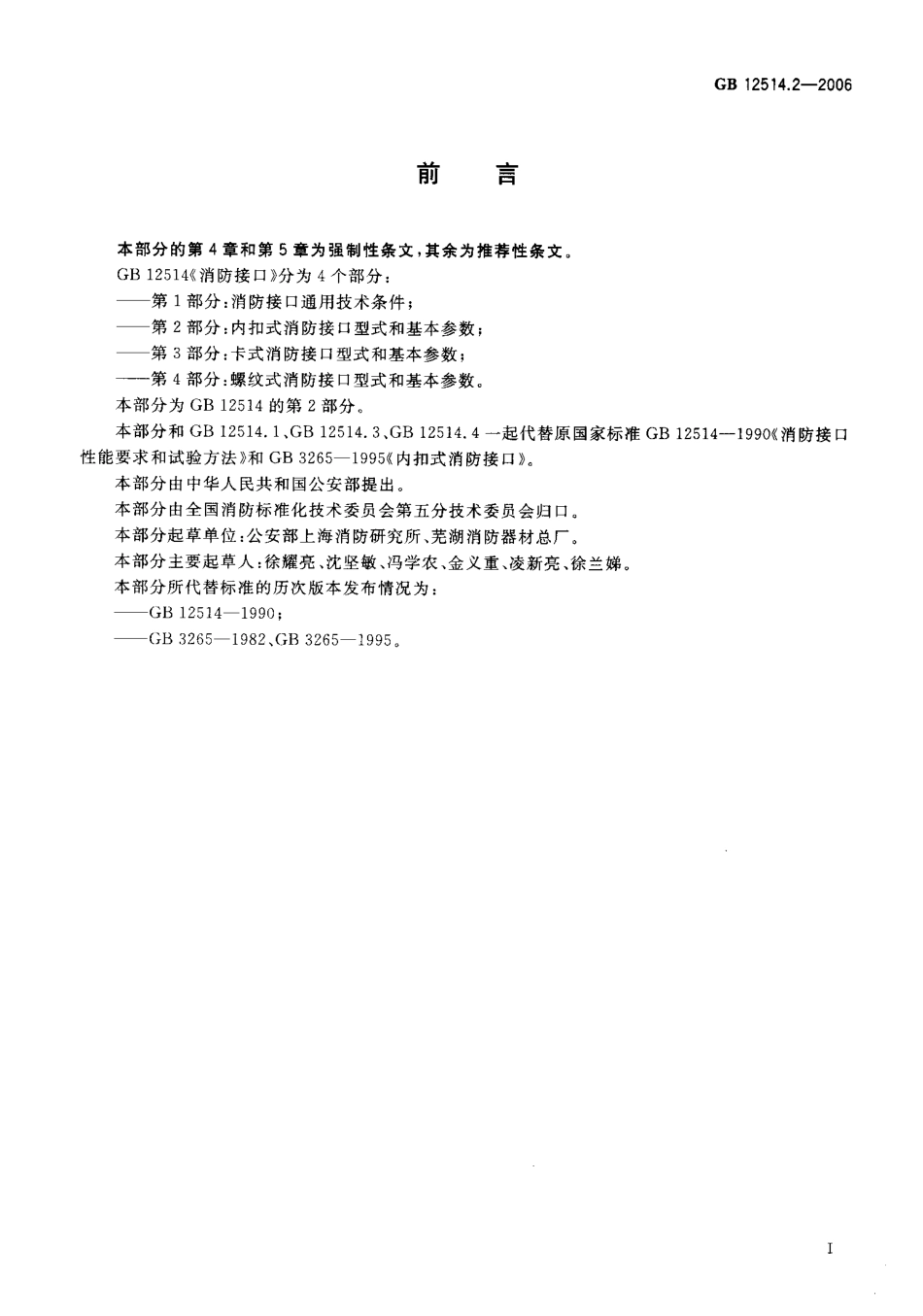

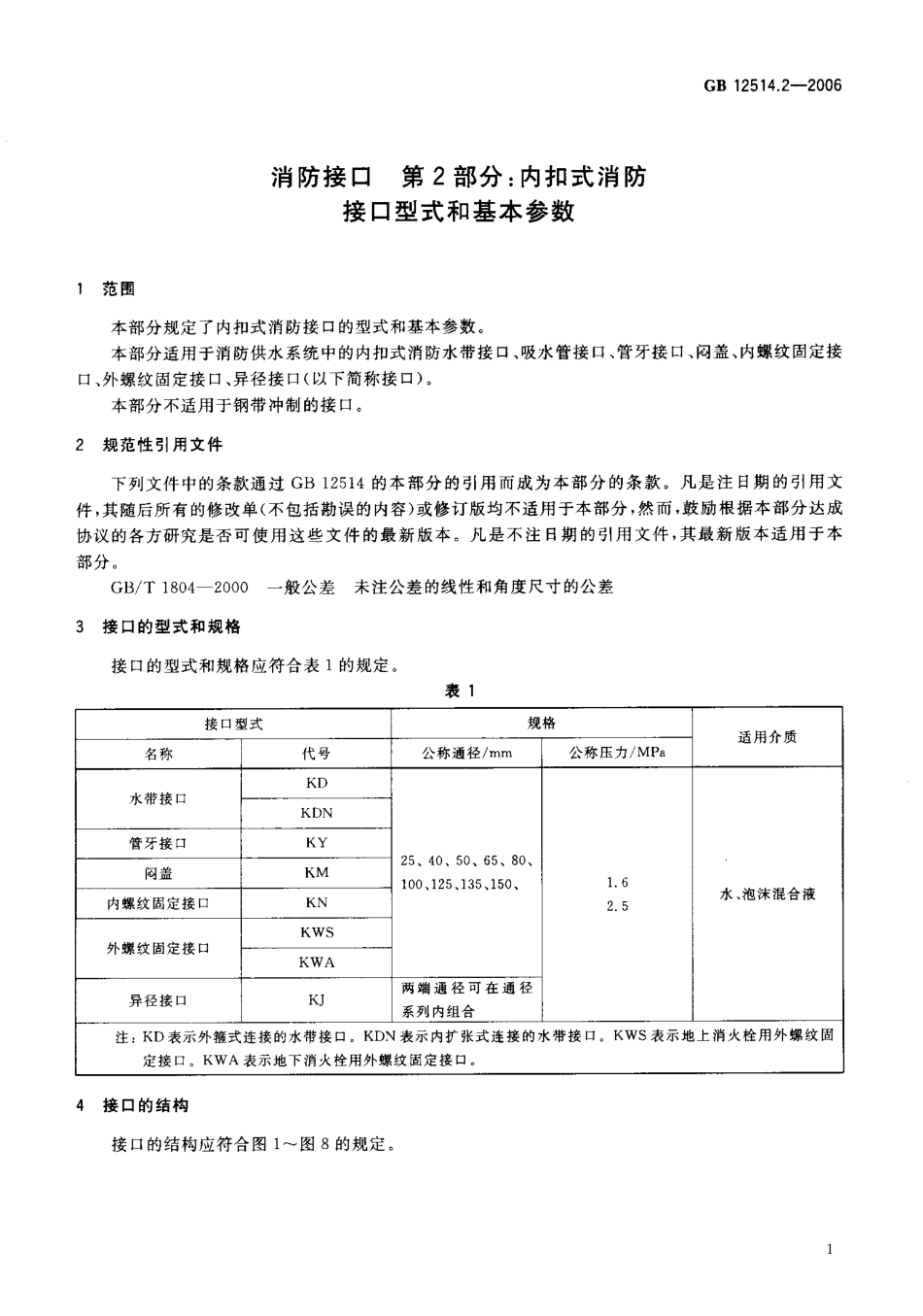

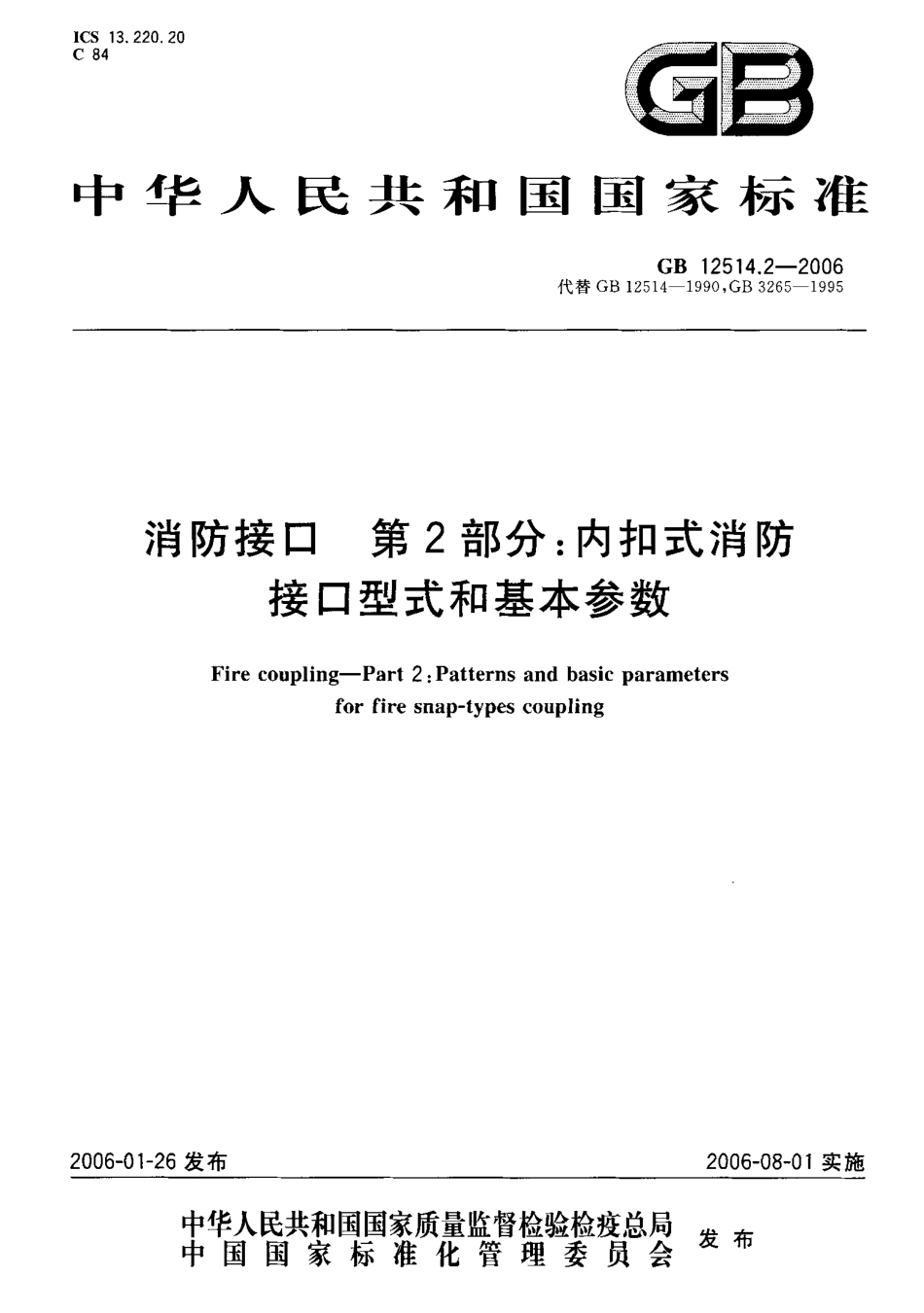

ICS 13 . 22 0 . 2 0C 8 4中 华 人 民 共 和 国 国 家 标 准 GB 12 514.2- 2006代 替 GB 1 2514-1990 ,GB 3265-1 995消防接 口第 2 部分 :内扣式消防接口型式和基本参数Fire coupling- Part 2 : Patterns and basic parameters for fire snap-types coupling2006-01-26 发布2006-08- 01 实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布G B 12 5 14 .2 -2 00 6mli舌 本部分的第4 章和第5 章为强制性条文，其余为推荐性条文。 GB 12514《消防接口》分为 4 个部分: —第 1 部分:消防接口通用技术条件; —第 2 部分:内扣式消防接口型式和基本参数; —第 3 部分:卡式消防接口型式和基本参数; —第 4 部分:螺纹式消防接口型式和基本参数。 本部分为 GB 12514 的第 2 部分。 本部分和GB 12514. 1,GB 12514. 3,GB 12514. 4 一起代替原国家标准 GB 12514- 1990《消防接口性能要求和试验方法》和GB 3265- 1995《内扣式消防接口》 本部分由中华人民共和国公安部提出。 本部分由全国消防标准化技术委员会第五分技术委员会归口。 本部分起草单位:公安部上海消防研究所、芜湖消防器材总厂。 本部分主要起草人:徐耀亮 、沈坚敏、冯学农、金义重、凌新亮、徐兰娣 本部分所代替标准的历次版本发布情况为: -G B 1 25 14 -1 99 0 ; -GB 3265-1 982, GB 3265-1 995G B 12 5 14.2 -2 006消防接 口第 2 部分 : 内扣式消防接 口型式和基本参数范 围 本部分规定了内扣式消防接口的型式和基本参数。 本部分适用于消防供水系统中的内扣式消防水带接口、吸水管接口、管牙接口、闷盖、内螺纹固定接口、外螺纹固定接口、异径接口( 以下简称接口) 。 本部分不适用于钢带冲制的接口。2规范性引用文件 下列文件中的条款通过 GB 12514 的本部分的引用而成为本部分的条款。凡是注 日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分 ，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部 分 GB/ T 1804- 2000一般公差未注公差的线性和角度尺寸的公差接 口的 型 式 和 规格接口的型式和规格应符合表 1 的规定。表 1接 口 型 式规 格适 用 介 质名 称代 号公 称 通 径 / mm公 称压力/MN水 带 接 口K D 25, 40 , 50 , 65 , 80 , 100, 125, 135, 150,;.:水 、泡沫混合液K D N管 牙 接 口K Y闷 盖K M内螺纹固定接 口K N外螺纹固定接 口K W SK \V A异 径 接 口KJ两端 通 径 可 在 通 径系列内组合注 : KD表示 外箍式连接的水带接 口KDV表示 内扩张式连接 的水带接 口KWS 表示地上 消火栓用外螺 纹固 定接 口。KWA 表示地下消火栓用外 螺纹固定接 口。接 口 的 结构接口的结构应符合图1一图8 的规定。G B 125 14.2 -20 06图 1 KD 型 水 带 接 口图 2 KDN 型 水 带 接 口G B 125 14.2 -20 06图 3 KY 型 管 牙 接 口图 4 KM 型 闷 盖G B 125 14 .2 -20 06图 5 KN 型内螺纹固定接口图 6 KJ 型 异 径 接 口G B 12 5 14.2 -20 06图 7 KWS型外螺纹固定接口图 8 KWA 型 外 螺 纹 固 定 接 口G B 12 5 14 .2-2 00 6表 2内扣式消防接口基本尺寸表单 位 为 毫 米公 称 通 径2 54 05 06 58 0一25- 孤38 _' . 1z51- 豁63. 5- 朴76- 熟一G 1" G1告G2"G2音”G3"一KWS,KWAG 1"G1合G2"G2合G3"D55 11,83- 0,.,98 - 认111- 0,126- 早D145. 2- 执72- 0.,85 执98- - 1111- 热了D,39- 孤65- o. ,78- 8.,90- 0. e103- 孤D另31+尸253`9’书66 ` 盯‘76 ' 舒 咭89, 尸7刀 决8. 7-12 补12 孰12 熟。12 肠724. 5士 0. 095 士 0 . 0 95 士 0. 095 . 5 士 0 . 0 95 . 5 士 0 . 0 9KD , .
