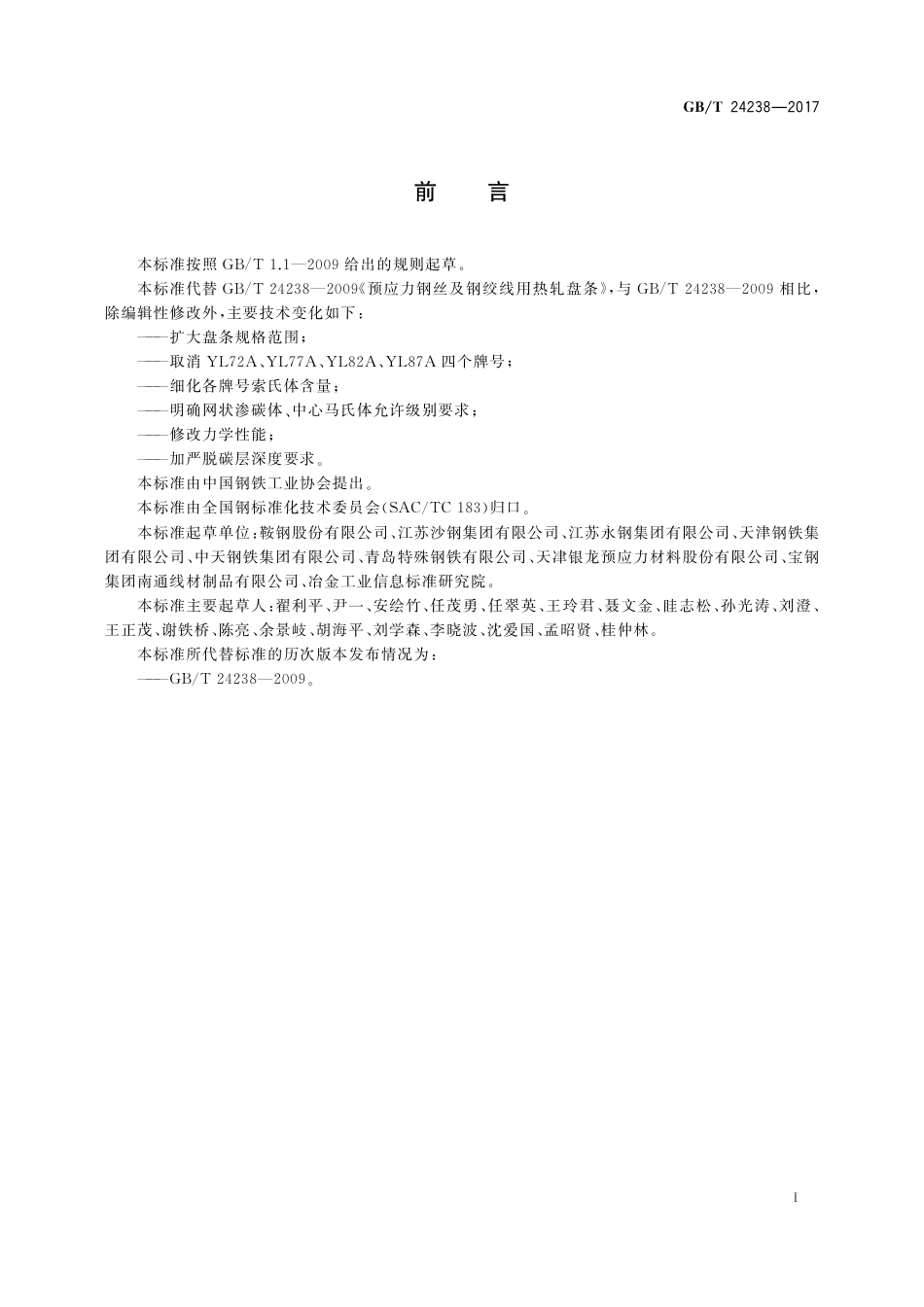

前 言 本标准按照 GB/T1.1—2009给出的规则起草。本标准代替 GB/T24238—2009《预应力钢丝及钢绞线用热轧盘条》,与 GB/T24238—2009相比,除编辑性修改外,主要技术变化如下:———扩大盘条规格范围;———取消 YL72A、YL77A、YL82A、YL87A 四个牌号;———细化各牌号索氏体含量;———明确网状渗碳体、中心马氏体允许级别要求;———修改力学性能;———加严脱碳层深度要求。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。本标准起草单位:鞍钢股份有限公司、江苏沙钢集团有限公司、江苏永钢集团有限公司、天津钢铁集团有限公司、中天钢铁集团有限公司、青岛特殊钢铁有限公司、天冿银龙预应力材料股份有限公司、宝钢集团南通线材制品有限公司、冶金工业信息标准研究院。本标准主要起草人:翟利平、尹一、安绘竹、任茂勇、任翠英、王玲君、聂文金、眭志松、孙光涛、刘澄、王正茂、谢铁桥、陈亮、余景岐、胡海平、刘学森、李晓波、沈爱国、孟昭贤、桂仲林。本标准所代替标准的历次版本发布情况为:———GB/T24238—2009。ⅠGB/T24238—2017其中:YL———“应力”的汉语拼音字头;82 ———标准规定的平均含碳量(以万分之几计);B———锰含量符号。4 订货内容按本标准订货时,合同中应该包括下列内容:a) 本标准编号;b) 产品名称;c) 牌号;d) 规格;e) 尺寸、外形精度级别;f) 重量;g) 包装方式及标志要求;h) 特殊要求(晶粒度、非金属夹杂物等)。5 尺寸、外形、重量及允许偏差5.1 盘条的尺寸、外形及允许偏差应符合 GB/T14981—2009中 B级及以上精度的规定。若合同中未明确时,按 GB/T14981—2009中 B级精度执行。5.2 盘条的重量应符合 GB/T14981—2009的规定。6 技术要求6.1 牌号及化学成分6.1.1 盘条用钢的牌号和化学成分(熔炼分析)应符合表1的规定。表 1牌号化学成分(质量分数)a,b/%CcSidMnPSCreNieCueVYL72B0.70~0.750.10~0.300.60~0.90≤0.025≤0.025≤0.10≤0.10≤0.20—YL77B0.75~0.800.10~0.300.60~0.90≤0.025≤0.025≤0.35≤0.10≤0.20—YL82B0.80~0.850.10~0.300.60~0.90≤0.025≤0.025≤0.35≤0.10≤0.20≤0.15YL87B0.85~0.900.10~0.300.60~0.90≤0.025≤0.025≤0.35≤0.10≤0.20f a 未经需方同意,供方不应有意向钢中添加本表规定范围以外的合金元素。b 如需更改规定的化学元素含量或增、减化学元素时,可由供需双方协商确定。c 经供需双方协商,碳含量下限可降低0.01%,或碳含量上限提高0.01%。d 若用于镀锌时,硅含量可由供需双方协商确定。e 经供需双方协商,不是有意添加 Cr元素的钢,其(Cu+Ni+Cr)应不大于0.30%。f V 含量由供方根据需求确定。2GB/T24238—20176.1.2 盘条成品化学成分的允许偏差应符合 GB/T222的规定。6.1.3 经供需双方协商,并在合同中注明,可供应其他牌号和化学成分的盘条。6.2 冶炼方法钢由转炉或电炉冶炼,并应进行炉外精炼。6.3 交货状态盘条以热轧状态交货,每盘由一根盘条组成。6.4 力学性能经供需双方协商,并在合同中注明,盘条的抗拉强度Rm 和断面收缩率Z 可按表2的规定执行。表 2牌号拉伸试验抗拉强度Rm/MPa断面收缩率Z/%抗拉强度Rm/MPa断面收缩率Z/%直径5.5mm~10.0mm直径10.5mm~16.0mmYL72B990~1110YL77B1120~1250YL82B1150~1300YL87B协议≥30970~10901100~12301130~1290协议≥25 表中性能值为盘条自然时效后数值。直径为5.5mm~10.0mm 小规格盘条时效期15d,直径为10.5mm~16.0mm大规格盘条时效期20d。 a 直径小于5.5mm 或直径大于16.0mm 的盘条力学性能由供需双方协商。6.5 内在质量6.5.1 脱碳层盘条应进行脱碳层深度检验,盘条一边总脱碳层(铁素体+过渡层)的深度应不大于1.0%D(D 表示盘条公称直径)。6.5.2 显微组织6.5.2.1 盘条的金相组织应主要为索氏体,索氏体含量应符合表3的规定。表 3牌 号索氏体含量最小值/%YL72B80YL77B、YL82B、YL87B856.5.2.2 盘条应进行网状渗碳体及中心马氏体检验。直径5.5mm~10.0mm 盘条网状渗碳体应不大于1级,中心马氏体应不大于1.5级;直径10.5mm~16.0mm 盘条网状渗碳体应不大于2级,中心马氏体应不大于2级。3GB/T24238—20176.5
