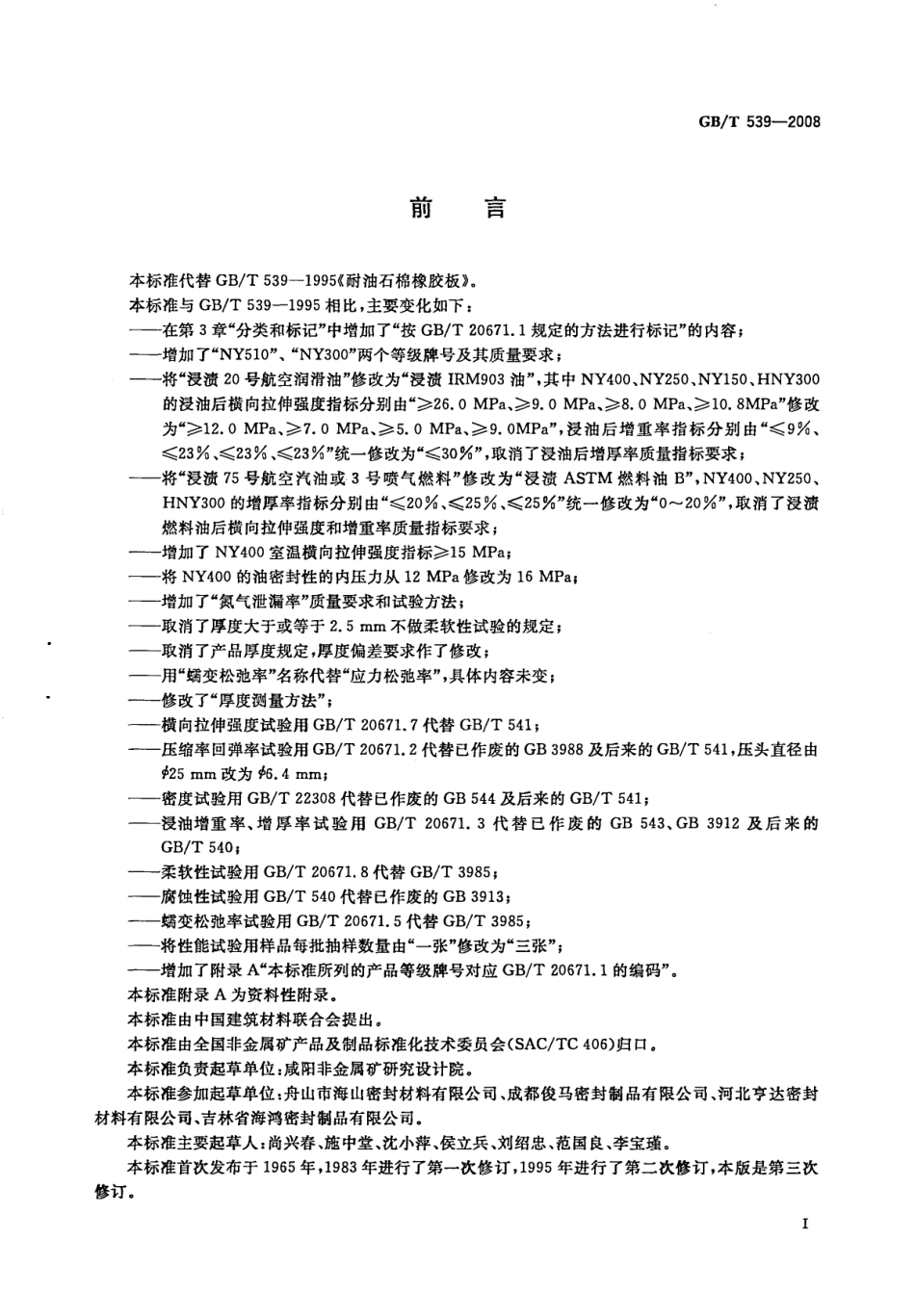

ICS 23. 040. 80 61中 华 人 民 共 和 国 国 家 标 准GB/T 539—2008代替 G B/T 539—1995耐 油 石 棉 橡 胶 板Oil-resisting compressed asbestos fibre jointing2008-08-20 发布2009-04-01 实施中华人民共和国国家质量监督检验检疫总局货 * 中 国 国 家 标 准 化 管 理 委 员 会 & $GB/T 539—2008刖本标准代替G B/T 539—1995《耐油石棉橡胶板》。本标准与G B/T 539—1995相比，主要变化如下：—在 第 3 章“ 分类和标记” 中增加了“ 按 G B/T 20671.1 规定的方法进行标记” 的内容；—增加了“ NY510” 、“ NY300” 两个等级牌号及其质量要求；—将“ 浸 渍 20号航空润滑油” 修改为“ 浸 溃 IRM 903油” ，其 中 NY400、NY250、NY150、HNY300 的浸油后横向拉伸强度指标分别由“ >26. 0 M Pa.> 9. 0 MPa、> 8 . 0 M P a.^10. 8MPa”修改 为“ > 1 2 .0 M Pa.> 7 .0 M P a .^5 . 0 M P a .^9. OMPa”，浸油后增重率指标分别由 < 2 3 % 、< 2 3 % 、< 2 3 % ” 统一修改为“ < 3 0 % ” ，取消了浸油后增厚率质量指标要求；—将“ 浸 溃 75号航空汽油或3 号喷气燃料” 修改为“ 浸 溃 A S T M 燃 料 油 B” ，NY400、NY250、 HNY300的增厚率指标分别由“ < 2 0 % 、< 2 5 % 、< 2 5 % ” 统一修改为“ 0〜20%”，取消了浸渍燃料油后横向拉伸强度和增重率质量指标要求， •——增加了 NY400室温横向拉伸强度指标>15 MPa；—将 NY400的油密封性的内压力从12 M Pa修改为16 MPa;—增加了“ 氮气泄漏率” 质量要求和试验方法;—取消了厚度大于或等于2. 5 m m 不做柔软性试验的规定；—取消了产品厚度规定，厚度偏差要求作了修改；—用“ 蠕变松弛率” 名称代替“ 应力松弛率” ，具体内容未变；—修改了“ 厚度测量方法” ;—横向拉伸强度试验用G B/T 20671.7代 替 G B/T 541；—压缩率回弹率试验用G B/T 20671. 2 代替已作废的GB 3988及后来的G B/T 541,压头直径由 多25 m m 改为相. 4 mm；—密度试验用G B/T 22308代替巳作废的GB 544及后来的G B/T 541；—浸油增重率、增 厚 率 试 验 用 GB/T 20671. 3 代 替 已 作 废 的 GB 543、GB 3912及后来的 G B/T 540;—柔软性试验用G B/T 20671. 8 代 替 G B/T 3985；—腐蚀性试验用G B/T 540代替已作废的GB 3913;—蠕变松弛率试验用G B/T 20671. 5 代 替 G B/T 3985；—将性能试验用样品每批抽样数量由“ 一张” 修改为“ 三张”；—增加了附录A “ 本标准所列的产品等级牌号对应G B/T 20671.1 的编码”。本标准附录A 为资料性附录。本标准由中国建筑材料联合会提出。本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC 406)归口。本标准负责起草单位:咸阳非金属矿研究设计院。本标准参加起草单位•.舟山市海山密封材料有限公司、成都俊马密封制品有限公司、河北亨达密封 材料有限公司、吉林省海鸿密封制品有限公司。本标准主要起草人：尚兴春、施中堂、沈小萍、侯立兵、刘绍忠、范国良、李宝瑾。本标准首次发布于1965年 ,1983年进行了第一次修订，1995年进行了第二次修订,本版是第三次 修订。GB/T 539—2008耐 油 石 棉 橡 胶 板范围本标准规定了耐油石棉橡胶板的分类和标记、要求、试验方法、检验规则、标志、包装、运输、贮存。 本标准适用于以温石棉为增强纤维、以耐油橡胶为粘合剂，经辊压形成的用于制造耐油密封垫片的 各类板材。这种板材制成的密封垫片也可参照采用。规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单( 不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 91 包装储运图示标志 G B/T 5 4 0 耐油石棉橡胶板试验方.
