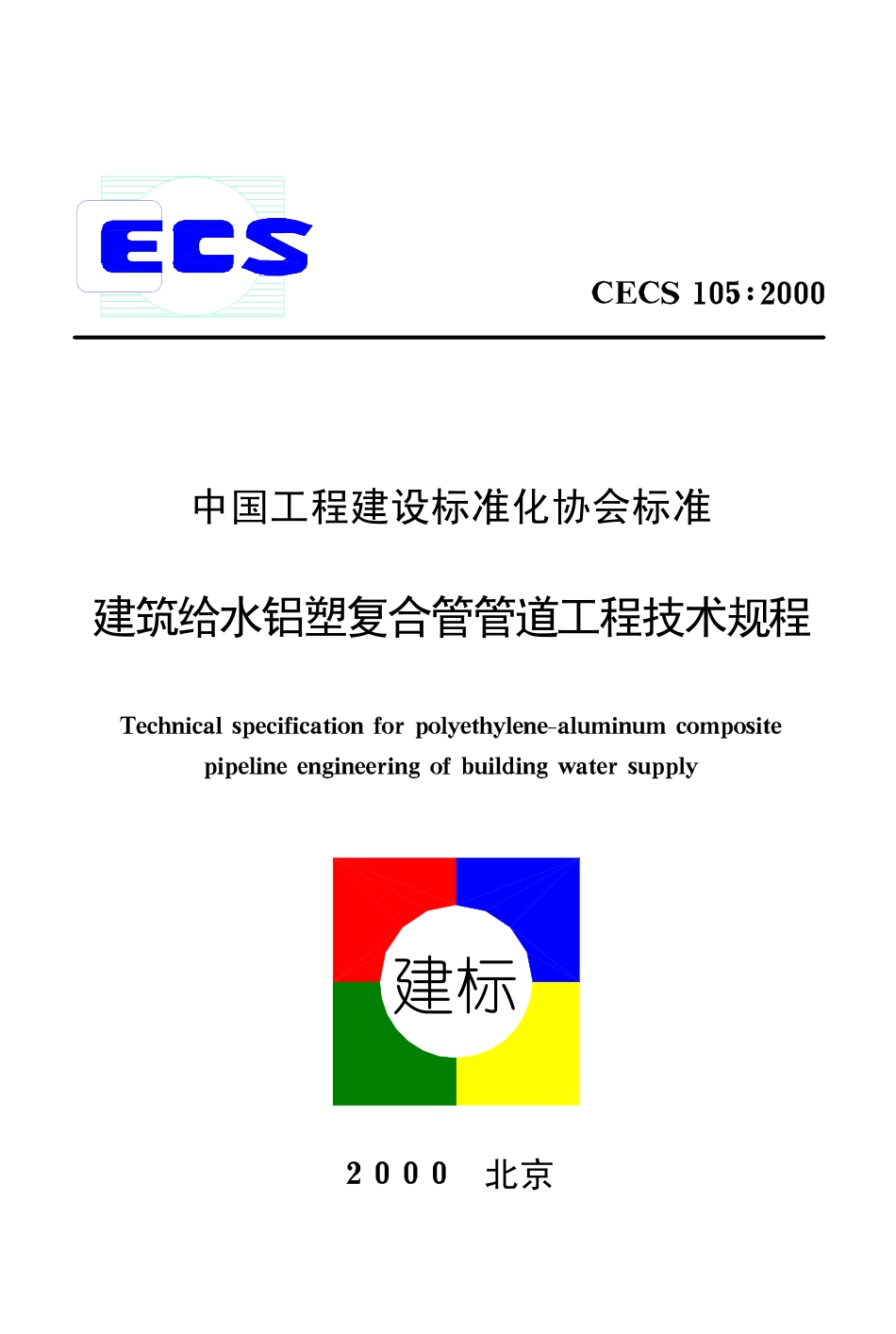

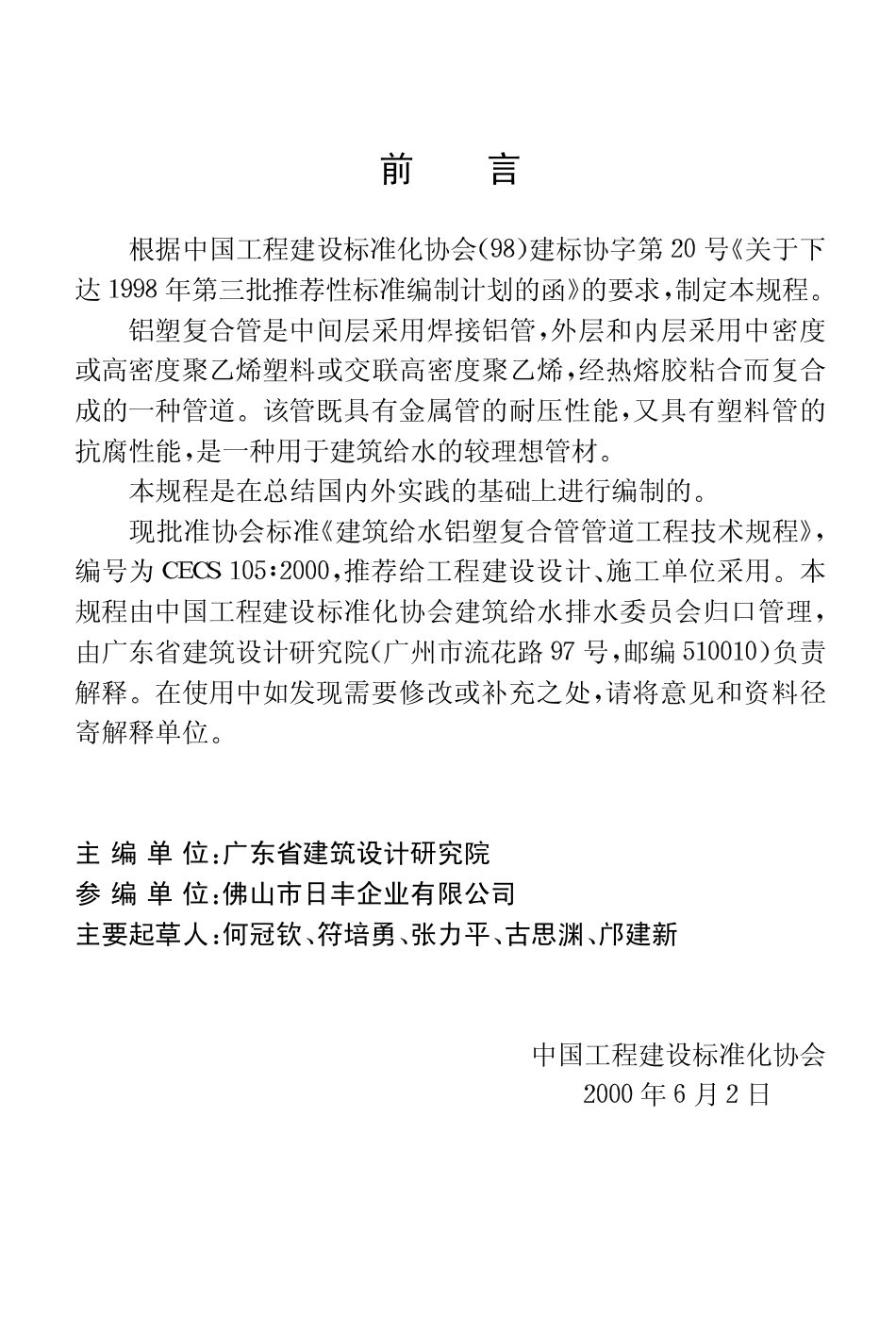

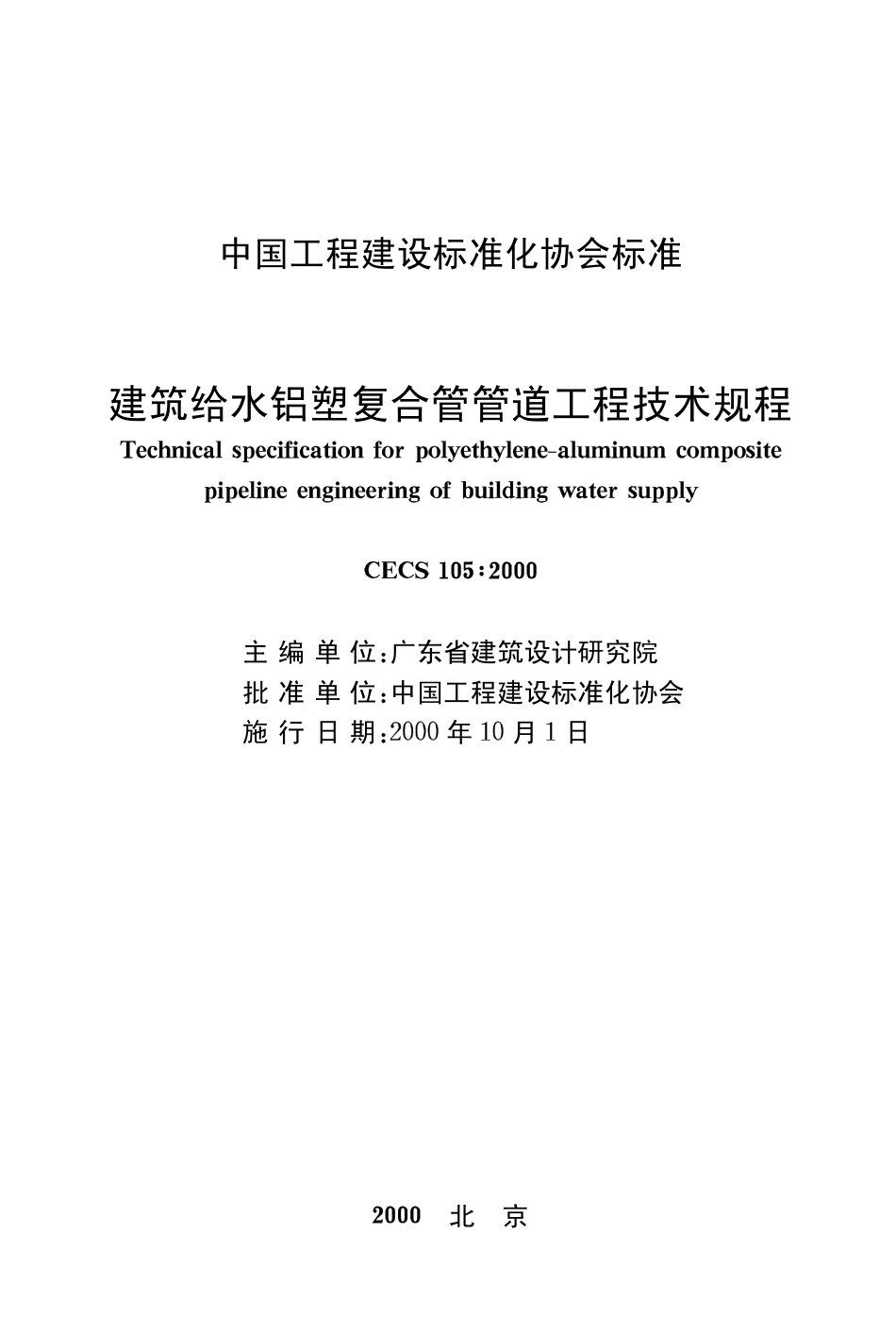

建标中国工程建设标准化协会标准建筑给水铝塑复合管管道工程技术规程北京中国工程建设标准化协会标准建筑给水铝塑复合管管道工程技术规程主 编 单 位 广东省建筑设计研究院批 准 单 位 中国工程建设标准化协会施 行 日 期年月日北京前言根据中国工程建设标准化协会建标协字第号 关于下达年第三批推荐性标准编制计划的函 的要求 制定本规程铝塑复合管是中间层采用焊接铝管 外层和内层采用中密度或高密度聚乙烯塑料或交联高密度聚乙烯 经热熔胶粘合而复合成的一种管道该管既具有金属管的耐压性能 又具有塑料管的抗腐性能 是一种用于建筑给水的较理想管材本规程是在总结国内外实践的基础上进行编制的现批准协会标准 建筑给水铝塑复合管管道工程技术规程编号为推荐给工程建设设计 施工单位采用本规程由中国工程建设标准化协会建筑给水排水委员会归口管理由广东省建筑设计研究院 广州市流花路号 邮编负责解释在使用中如发现需要修改或补充之处 请将意见和资料径寄解释单位主 编 单 位 广东省建筑设计研究院参 编 单 位 佛山市日丰企业有限公司主要起草人 何冠钦 符培勇 张力平 古思渊 邝建新中国工程建设标准化协会年月日目次总则术语材料一般规定质量要求与检验设计管道布置和敷设管道变形计算管道水力计算防冻 隔热 保温施工一般规定贮运管道连接和敷设管道检验及验收附录铝塑复合管水力计算图表本规程用词说明总则为在建筑给水工程中应用铝塑复合管 做到技术先进 经济合理 安全卫生 确保工程质量 制定本规程本规程适用于新建 改建和扩建的工业与民用建筑中冷热水供应管道系统的设计 施工及验收 系统的工作压力不大于工作温度不大于建筑热水采暖 空调冷冻水及工业用水 亦可参照本规程执行铝塑复合管在建筑物内不得用于消防供水系统或生活与消防合用的供水系统铝塑复合管的设计使用年限为年管材应符合国家现行有关标准的要求铝塑复合管管道与管件的连接 宜采用卡套式连接铝塑复合管给水系统的设计 施工及验收 除执行本规程外 尚应符合现行国家标准 建筑给水排水设计规范采暖与卫生工程施工及验收规范等有关标准的规定术语卡套式连接连接件由具有阳螺纹和倒牙管芯的主体 金属紧箍环和锁紧螺帽组成管芯插入管道后 拧动锁紧螺母 将预先套在管道外的金属紧箍环束紧 使管内壁与管芯密封 起到连接作用自由臂管道因温度变化产生伸缩时 通过管道自身的折角转弯 利用转弯管段的悬臂摆幅进行补偿 该转弯管段称为自由臂分水器具有若干个 一般为个和个以上 支管接头的配水连接件材料一般规定生活饮用水系统使用的铝塑复合管的管材和管件 应具备卫生检验部门的检验报告或认证文件管材和管件应具有质量检验部门的质量合格证 并应有明显标志标明生产厂的名称和规格包装上应标有批号 数量 生产日期和检验代号铝塑复合管的连接管件 应由管材生产厂配套供应冷 热水管均可使用中间铝层为搭接焊或对接焊的铝塑复合管 内 外层应为中高密度聚乙烯用途代号为外层颜色为白色者用于冷水管 用途代号为外层颜色为橙红色者用于热水管热水管管材可用于冷水管 而冷水管管材不得用于热水管注 室外明露安装的管道 外层颜色宜为黑色质量要求与检验管材的外观质量 管壁的颜色应一致 无色泽不均匀及分解变色线 内 外壁应光滑 平整 应无气泡 裂口 裂纹 脱皮 痕纹及碰撞凹陷公称外径不大于的盘管卷材 调直后截断断面应无明显的椭园变形管材的截面尺寸应符合表和表的规定表搭接焊铝塑复合管基本结构尺寸公称外径外径壁厚最小值偏差最小值偏差内层聚乙烯最小厚度外层聚乙烯最小厚度铝层最小厚度表对接焊铝塑复合管基本结构尺寸公称外径外径壁厚最小值偏差最小值偏差内层聚乙烯最小厚度外层聚乙烯最小厚度铝层最小厚度铝塑复合管的工作压力检验 将管材浸入水槽 一端封堵另一端通入的压缩空气 稳压管壁应无膨胀 无裂纹 无泄漏铝塑复合管的静液压强度检验应符合表的规定表静液压强度检验管材用途试验温度静液压强度持压时间合格指标冷水管热水管管 壁 无 膨 胀破裂 泄漏铝塑复合管的管环径向拉伸力和爆破强度 应不小于表所列数.
