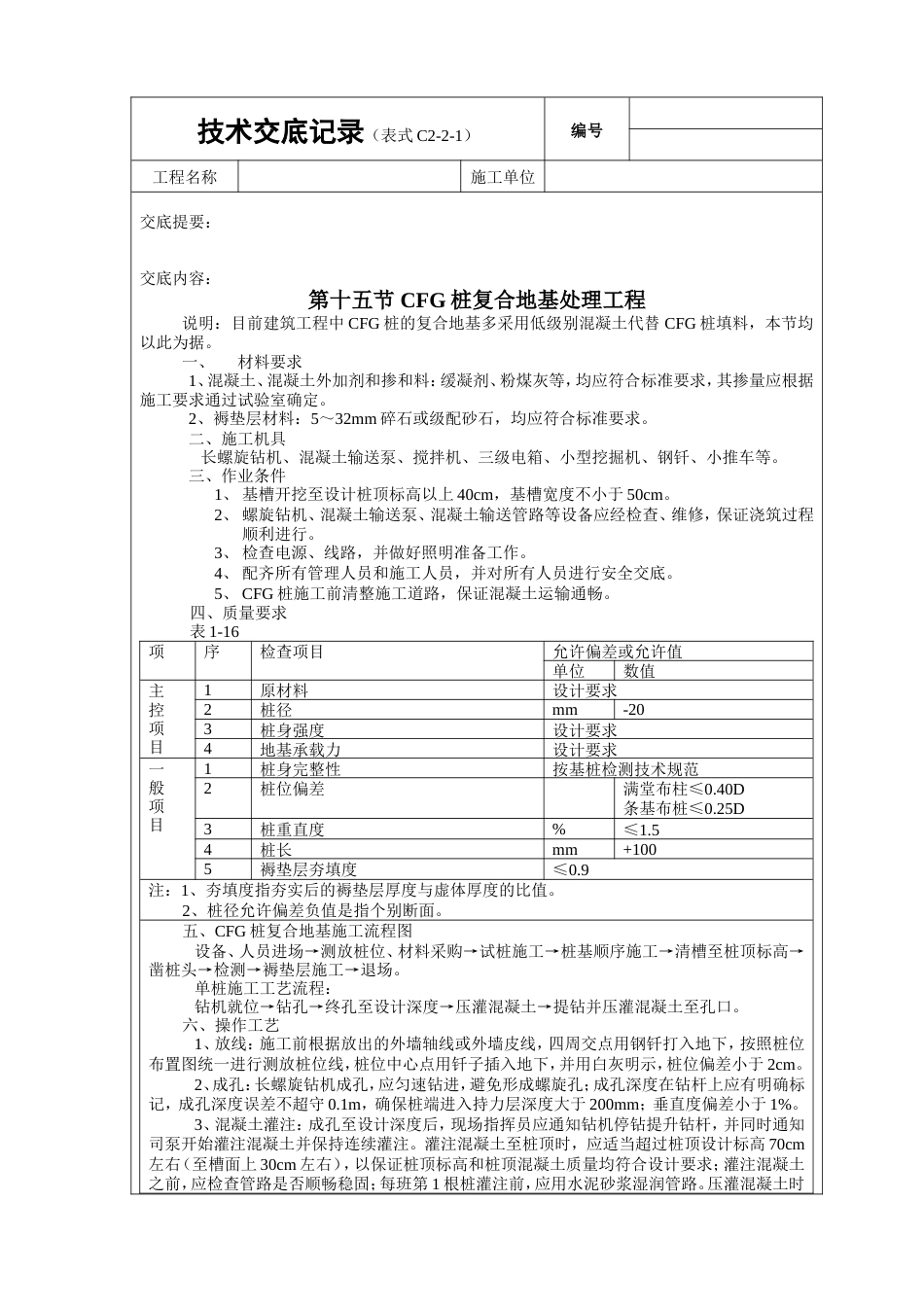

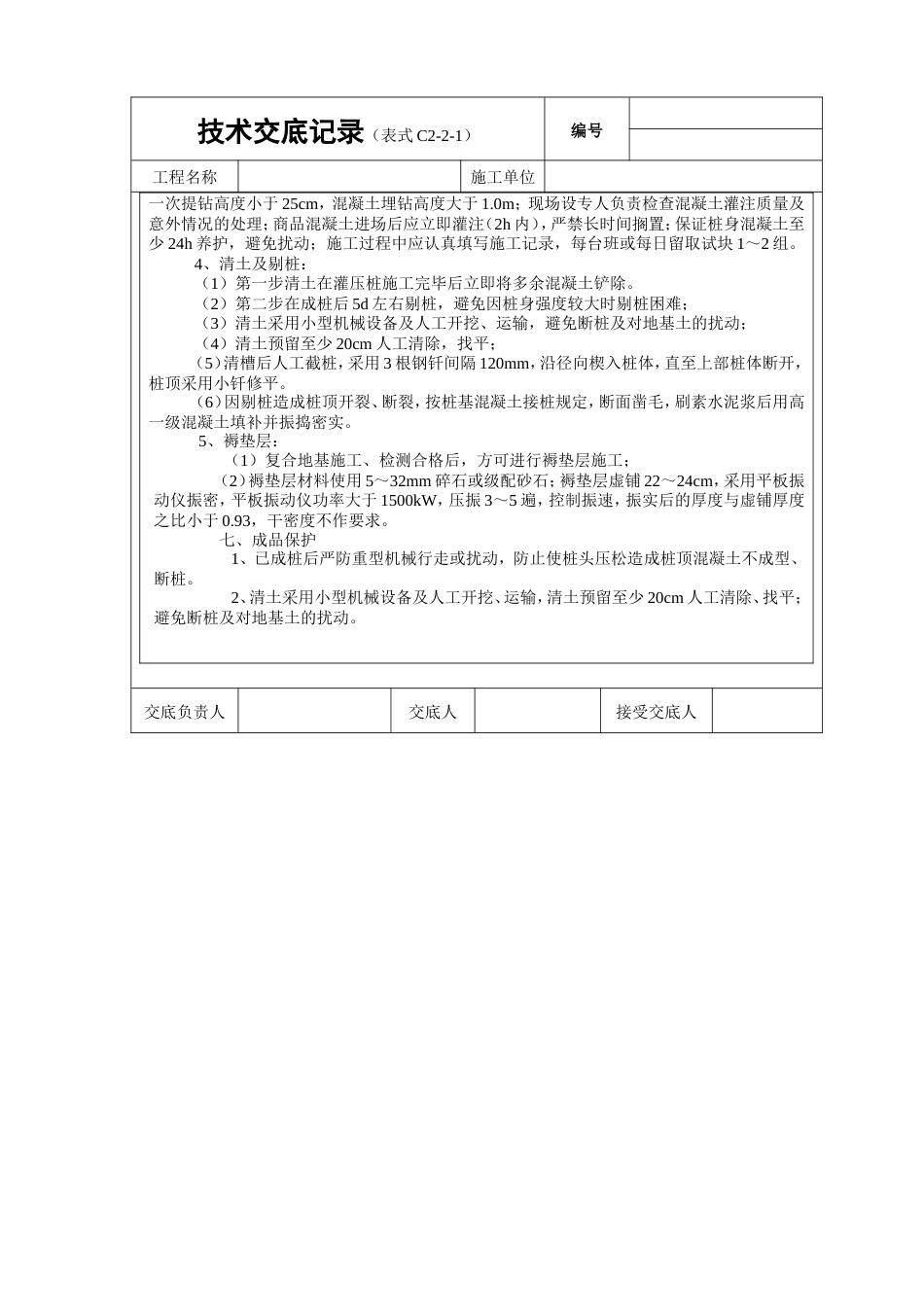

技术交底记录（表式 C2-2-1）编号工程名称施工单位交底提要：交底内容：第十五节 CFG 桩复合地基处理工程说明：目前建筑工程中 CFG 桩的复合地基多采用低级别混凝土代替 CFG 桩填料，本节均以此为据。一、材料要求1、混凝土、混凝土外加剂和掺和料：缓凝剂、粉煤灰等，均应符合标准要求，其掺量应根据施工要求通过试验室确定。2、褥垫层材料：5～32mm 碎石或级配砂石，均应符合标准要求。二、施工机具 长螺旋钻机、混凝土输送泵、搅拌机、三级电箱、小型挖掘机、钢钎、小推车等。三、作业条件1、 基槽开挖至设计桩顶标高以上 40cm，基槽宽度不小于 50cm。2、 螺旋钻机、混凝土输送泵、混凝土输送管路等设备应经检查、维修，保证浇筑过程顺利进行。3、 检查电源、线路，并做好照明准备工作。4、 配齐所有管理人员和施工人员，并对所有人员进行安全交底。5、 CFG 桩施工前清整施工道路，保证混凝土运输通畅。四、质量要求表 1-16项序检查项目允许偏差或允许值单位数值主控项目1原材料设计要求2桩径mm-203桩身强度设计要求4地基承载力设计要求一般项目1桩身完整性按基桩检测技术规范2桩位偏差满堂布柱≤0.40D条基布桩≤0.25D3桩重直度%≤1.54桩长mm+1005褥垫层夯填度≤0.9注：1、夯填度指夯实后的褥垫层厚度与虚体厚度的比值。2、桩径允许偏差负值是指个别断面。五、CFG 桩复合地基施工流程图 设备、人员进场→测放桩位、材料采购→试桩施工→桩基顺序施工→清槽至桩顶标高→凿桩头→检测→褥垫层施工→退场。 单桩施工工艺流程： 钻机就位→钻孔→终孔至设计深度→压灌混凝土→提钻并压灌混凝土至孔口。六、操作工艺 1、放线：施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打入地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于 2cm。 2、成孔：长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔；成孔深度在钻杆上应有明确标记，成孔深度误差不超守 0.1m，确保桩端进入持力层深度大于 200mm；垂直度偏差小于 1%。 3、混凝土灌注：成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注混凝土并保持连续灌注。灌注混凝土至桩顶时，应适当超过桩顶设计标高 70cm左右（至槽面上 30cm 左右），以保证桩顶标高和桩顶混凝土质量均符合设计要求；灌注混凝土之前，应检查管路是否顺畅稳固；每班第 1 根桩灌注前，应用水泥砂浆湿润管路。压灌混凝土时技术交底记录（表式 C2-2-1）编号工程名称施工单位一次提钻高度小于 25cm，混凝土埋钻高度大于 1.0m；现场设专人负责检查混凝土灌注质量及意外情况的处理；商品混凝土进场后应立即灌注（2h 内），严禁长时间搁置；保证桩身混凝土至少 24h 养护，避免扰动；施工过程中应认真填写施工记录，每台班或每日留取试块 1～2 组。 4、清土及剔桩： （1）第一步清土在灌压桩施工完毕后立即将多余混凝土铲除。 （2）第二步在成桩后 5d 左右剔桩，避免因桩身强度较大时剔桩困难； （3）清土采用小型机械设备及人工开挖、运输，避免断桩及对地基土的扰动； （4）清土预留至少 20cm 人工清除，找平； （5）清槽后人工截桩，采用 3 根钢钎间隔 120mm，沿径向楔入桩体，直至上部桩体断开，桩顶采用小钎修平。 （6）因剔桩造成桩顶开裂、断裂，按桩基混凝土接桩规定，断面凿毛，刷素水泥浆后用高一级混凝土填补并振捣密实。 5、褥垫层：（1）复合地基施工、检测合格后，方可进行褥垫层施工；（2）褥垫层材料使用 5～32mm 碎石或级配砂石；褥垫层虚铺 22～24cm，采用平板振动仪振密，平板振动仪功率大于 1500kW，压振 3～5 遍，控制振速，振实后的厚度与虚铺厚度之比小于 0.93，干密度不作要求。七、成品保护 1、已成桩后严防重型机械行走或扰动，防止使桩头压松造成桩顶混凝土不成型、断桩。 2、清土采用小型机械设备及人工开挖、运输，清土预留至少 20cm 人工清除、找平；避免断桩及对地基土的扰动。交底负责人交底人接受交底人
