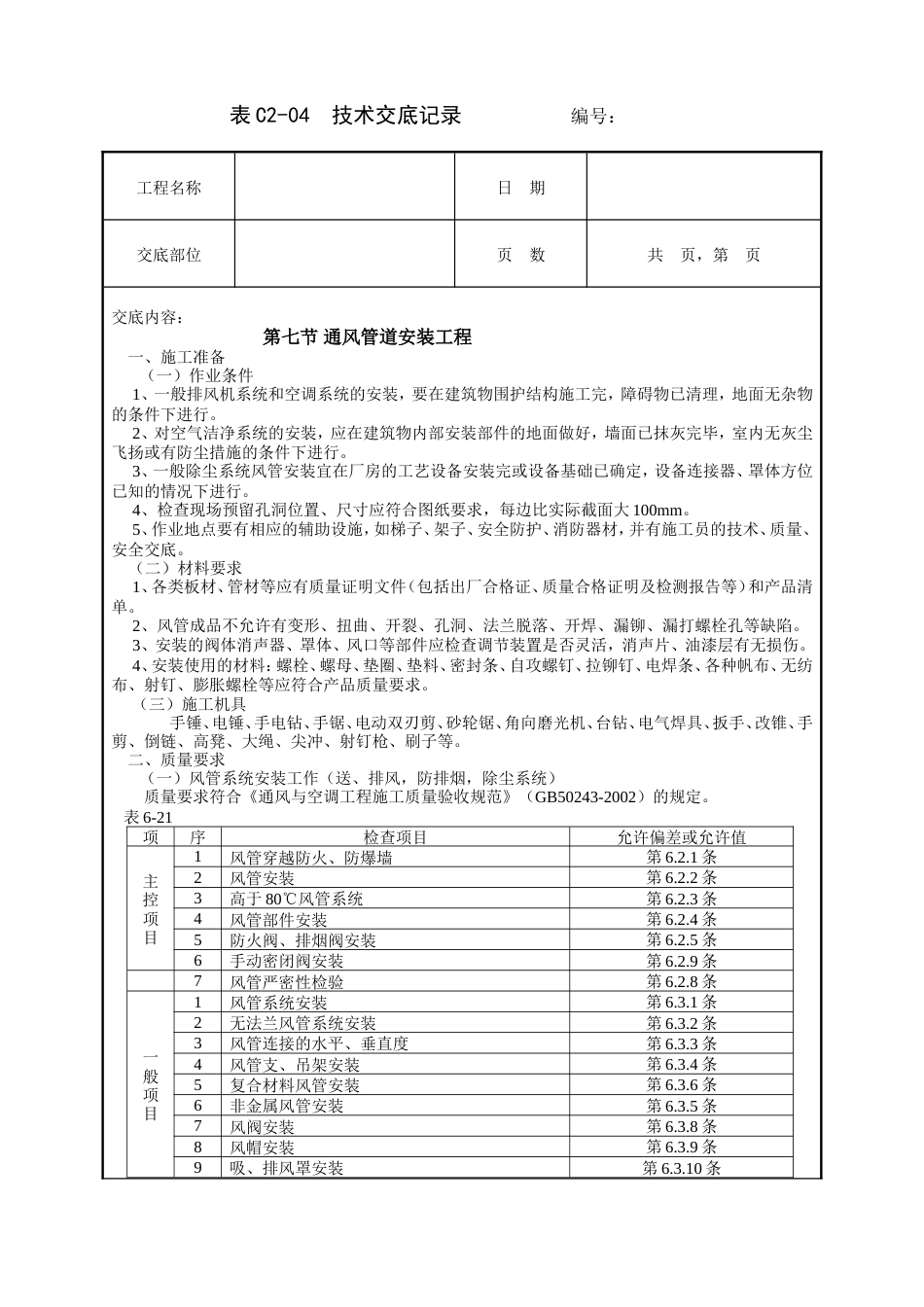

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容： 第七节 通风管道安装工程 一、施工准备 （一）作业条件 1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地面做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。 3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大 100mm。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。 （二）材料要求 1、各类板材、管材等应有质量证明文件（包括出厂合格证、质量合格证明及检测报告等）和产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。 3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。 （三）施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。 二、质量要求 （一）风管系统安装工作（送、排风，防排烟，除尘系统） 质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。 表 6-21项序检查项目允许偏差或允许值主控项目1风管穿越防火、防爆墙第 6.2.1 条2风管安装第 6.2.2 条3高于 80℃风管系统第 6.2.3 条4风管部件安装第 6.2.4 条5防火阀、排烟阀安装第 6.2.5 条6手动密闭阀安装第 6.2.9 条7风管严密性检验第 6.2.8 条一般项目1风管系统安装第 6.3.1 条2无法兰风管系统安装第 6.3.2 条3风管连接的水平、垂直度第 6.3.3 条4风管支、吊架安装第 6.3.4 条5复合材料风管安装第 6.3.6 条6非金属风管安装第 6.3.5 条7风阀安装第 6.3.8 条8风帽安装第 6.3.9 条9吸、排风罩安装第 6.3.10 条表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页10风口安装第 6.3.11 条 （二）风管系统安装工程（空调系统） 质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。 表 6-22项序检查项目允许偏差或允许值主控项目1风管穿越防火、防爆墙（楼板）第 6.2.1 条2风管内严禁其他管线穿越第 6.2.2-1 条3易燃、易爆环境风管第 6.2.2-2 条4室外立管的固定拉索第 6.2.2-3 条5高于 80℃风管系统第 6.2.3 条6风管部件安装第 6.2.4 条7手动密闭阀安装第 6.2.9 条8风管严密性检验第 6.2.8 条一般项目1风管系统安装第 6.3.1 条2无法兰风管系统安装第 6.3.2 条3风管连接的水平、垂直质量第 6.3.3 条4风管支、吊架安装第 6.3.4 条5铝板、不锈钢板风管安装第 6.3.1-8 条6非金属风管安装第 6.3.5 条7复合材料风管安装第 6.3.6 条8风阀安装第 6.3.8 条9风口安装第 6.3.11 条10变风量末端装置安装第 7.3.10 条 （三）风管系统安装工程（净化空调系统） 质量要求符合《通风与空调工程施工质量验收规范》（GB50243-2002）的规定。 表 6-23项序检查项目允许偏差或允许值主控项目1风管穿越防火、防爆墙第 6.2.1 条2风管安装第 6.2.2 条3高于 80℃风管系统第 6.2.3 条4风管部件安装第 6.2.4 条5手动密闭阀安装第 6.2.9 条6净化风管安装第 6.2.6 条7真空吸尘系统安装第 6.2.7 条8风管严密性检验第 6.2.8 条一般项目1风管系统的安装第 6.3.1 条2无法兰风管系统的安装第 6.3.2 条3风管连接的水平、垂直质量第 6.3.3 条4风管的支、吊架第 6.3.4 条5非金属风管安装第 6.3.5 条6复合材料风管安装第 6.3.6 条7风阀安装第 6.3.8 条8净化空调风口的安装第 6.3.12 条9真空吸尘系统安装第 6.3.7...
