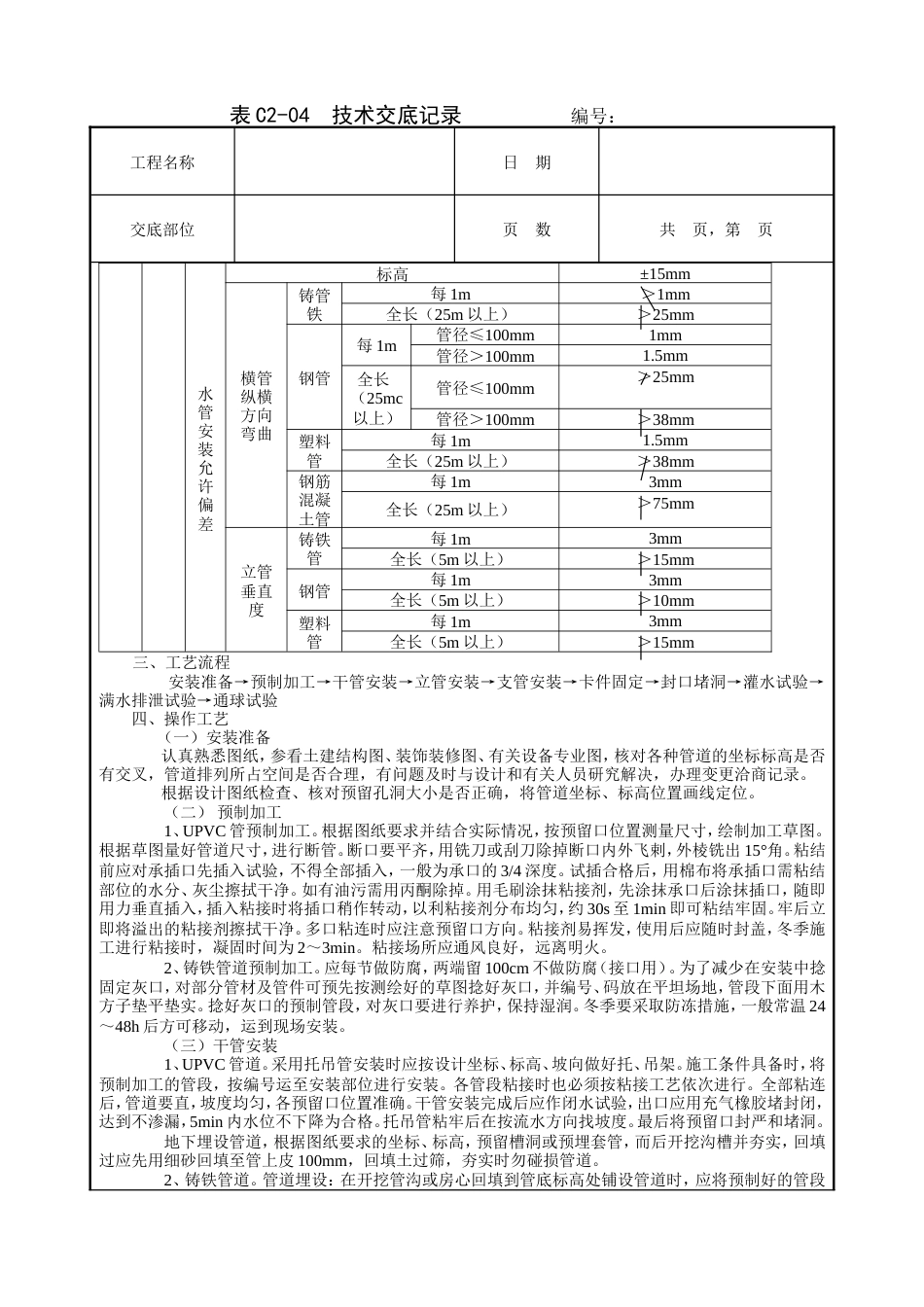

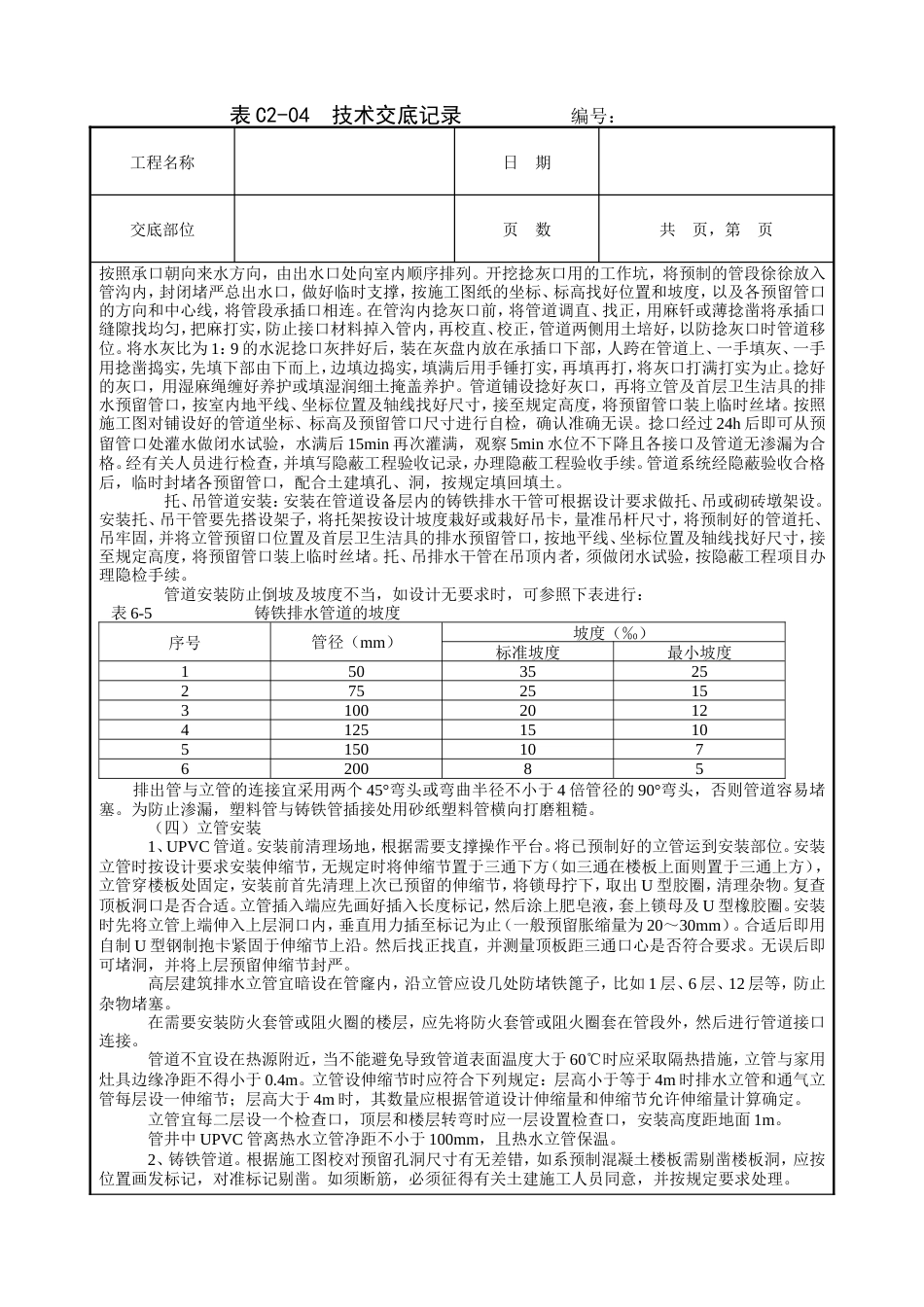

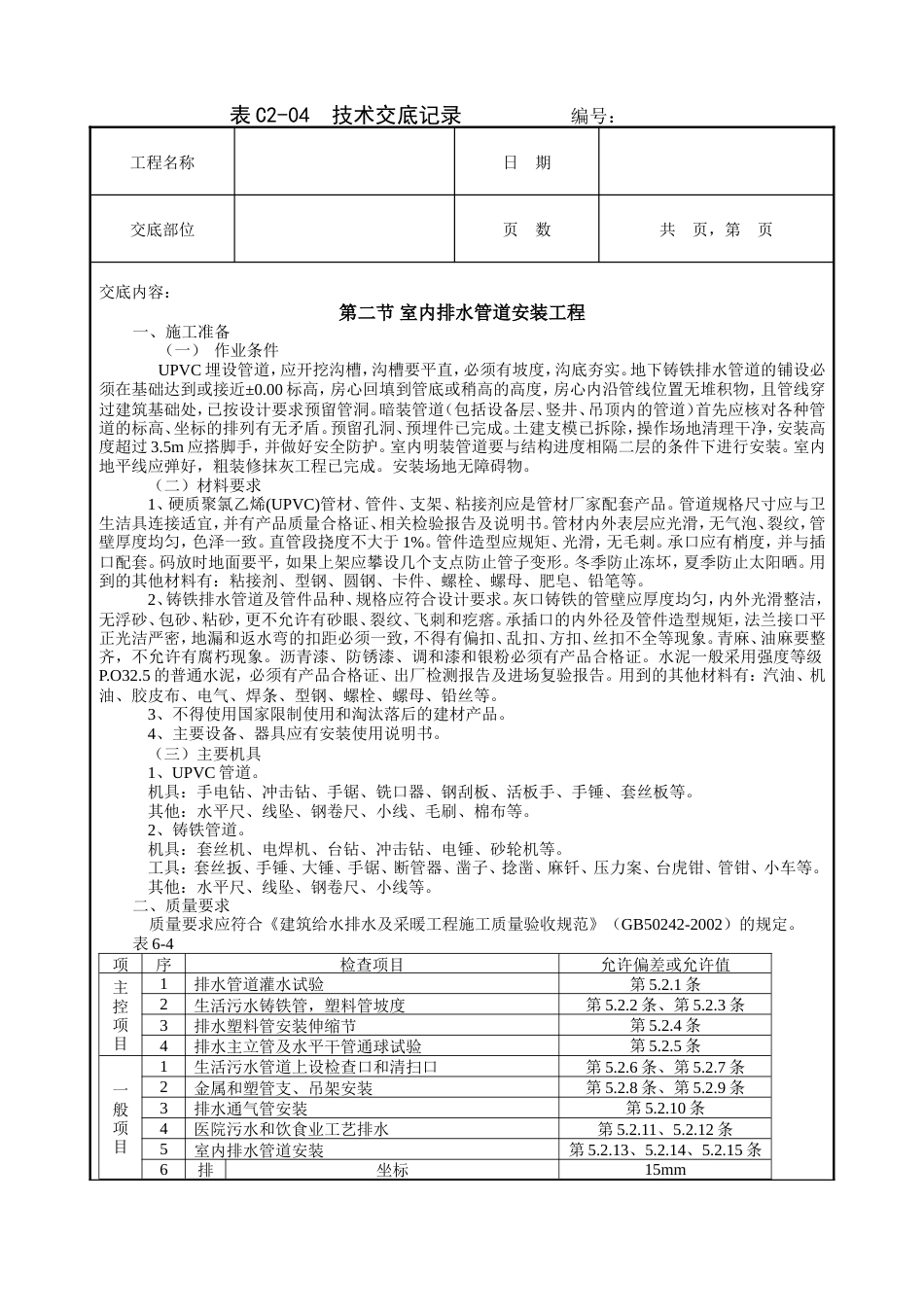

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容：第二节 室内排水管道安装工程一、施工准备（一） 作业条件UPVC 埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近±0.00 标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，已按设计要求预留管洞。暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已完成。土建支模已拆除，操作场地清理干净，安装高度超过 3.5m 应搭脚手，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。（二）材料要求1、硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。直管段挠度不大于 1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应攀设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。2、铸铁排水管道及管件品种、规格应符合设计要求。灰口铸铁的管壁应厚度均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有产品合格证。水泥一般采用强度等级P.O32.5 的普通水泥，必须有产品合格证、出厂检测报告及进场复验报告。用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。3、不得使用国家限制使用和淘汰落后的建材产品。4、主要设备、器具应有安装使用说明书。（三）主要机具1、UPVC 管道。机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活板手、手锤、套丝板等。其他：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。2、铸铁管道。机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等。工具：套丝扳、手锤、大锤、手锯、断管器、凿子、捻凿、麻钎、压力案、台虎钳、管钳、小车等。其他：水平尺、线坠、钢卷尺、小线等。二、质量要求 质量要求应符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）的规定。表 6-4项序检查项目允许偏差或允许值主控项目1排水管道灌水试验第 5.2.1 条2生活污水铸铁管，塑料管坡度第 5.2.2 条、第 5.2.3 条3排水塑料管安装伸缩节第 5.2.4 条4排水主立管及水平干管通球试验第 5.2.5 条一般项目1生活污水管道上设检查口和清扫口第 5.2.6 条、第 5.2.7 条2金属和塑管支、吊架安装第 5.2.8 条、第 5.2.9 条3排水通气管安装第 5.2.10 条4医院污水和饮食业工艺排水第 5.2.11、5.2.12 条5室内排水管道安装第 5.2.13、5.2.14、5.2.15 条6排坐标15mm表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页水管安装允许偏差标高±15mm横管纵横方向弯曲铸管铁每 1m＞1mm全长（25m 以上）＞25mm钢管每 1m管径≤100mm1mm管径＞100mm1.5mm全长（25mc 以上）管径≤100mm＞25mm管径＞100mm＞38mm塑料管每 1m1.5mm全长（25m 以上）＞38mm钢筋混凝土管每 1m3mm全长（25m 以上）＞75mm立管垂直度铸铁管每 1m3mm全长（5m 以上）＞15mm钢管每 1m3mm全长（5m 以上）＞10mm塑料管每 1m3mm全长（5m 以上）＞15mm三、工艺流程 安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验四、操作工艺 （一）安装准备 认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理变...
