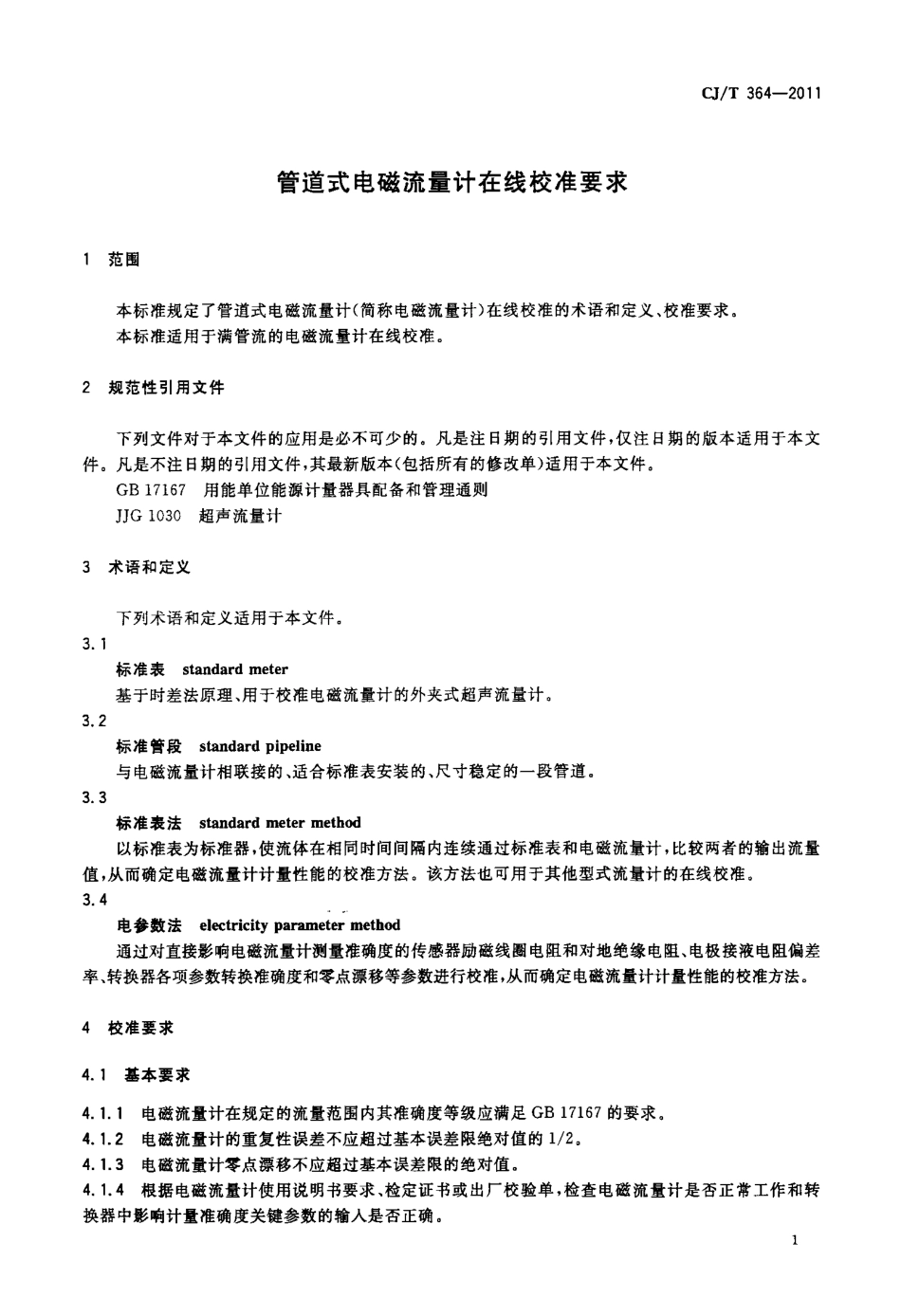

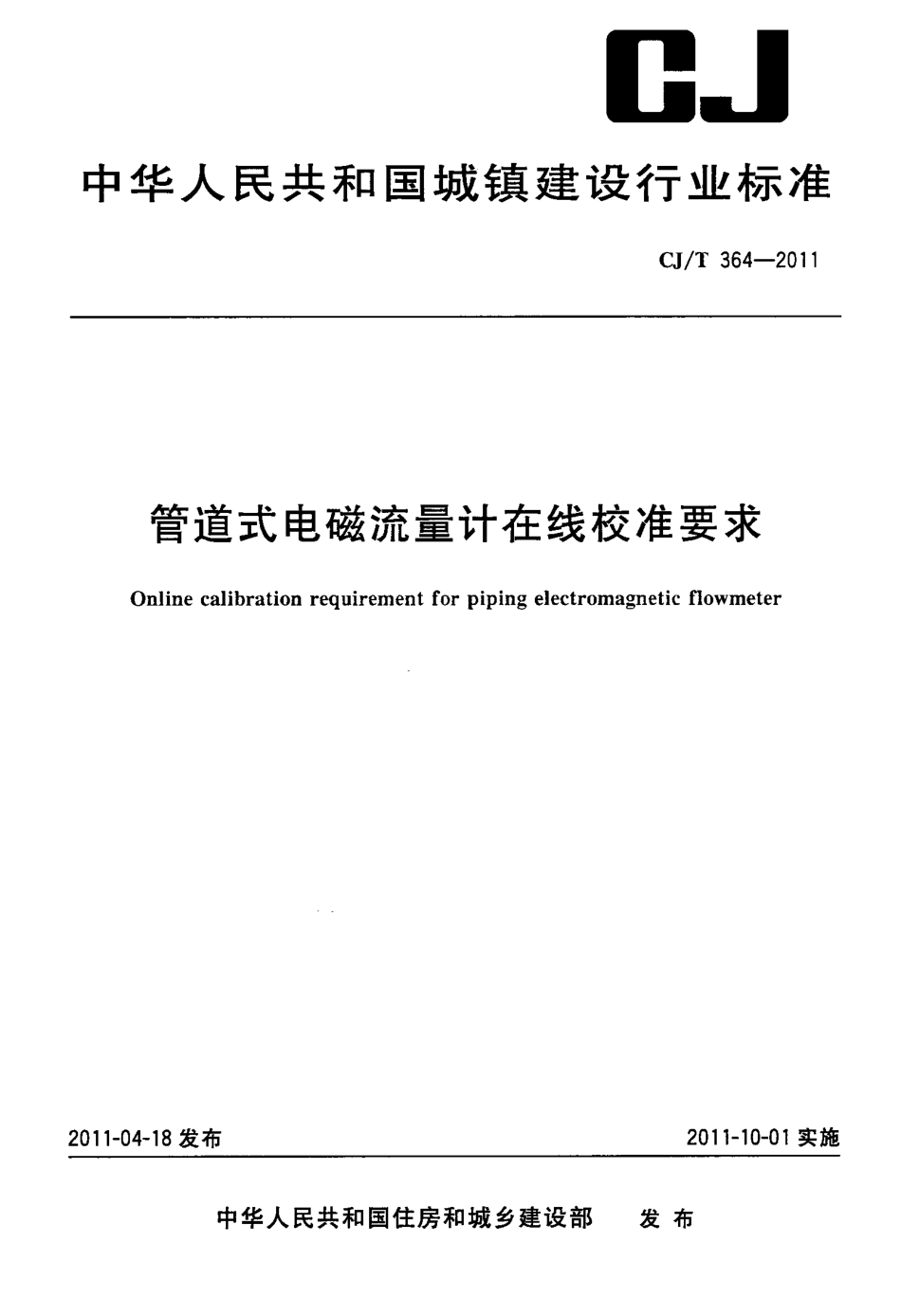

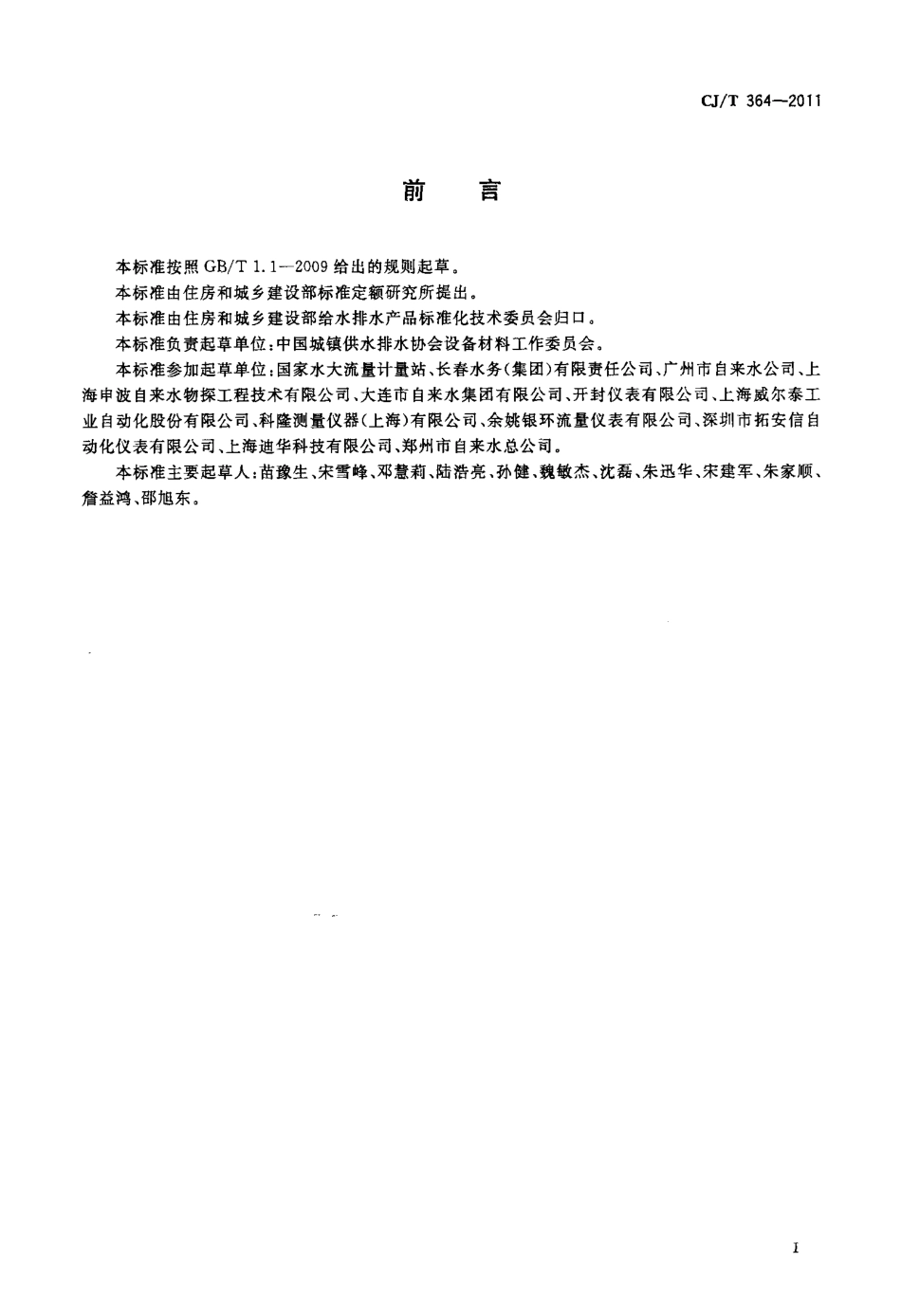

中华人民 共和 国城镇建 BJ设行业标准管道式电磁流量计在线校准要求Onl i ne cal i brati on requi rement for pi pi ng el ectromagneti c fl owmet er201 1- 04- 18发布201 1—10- 01实施中华人民共和国住房和城乡建设部发布目IJ罱cj ／x 364—20 11本标准按照GB／T 1．1—2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。本标准负责起草单位：中国城镇供水排水协会设备材料工作委员会。本标准参加起草单位：国家水大流量计量站、长春水务(集团)有限责任公司、广州市自来水公司、上海申波自来水物探工程技术有限公司、大连市自来水集团有限公司、开封仪表有限公司、上海威尔泰工业自动化股份有限公司、科隆测量仪器(上海)有限公司、余姚银环流量仪表有限公司、深圳市拓安信自动化仪表有限公司、上海迪华科技有限公司、郑州市自来水总公司。本标准主要起草人：苗豫生、宋雪峰、邓慧莉、陆浩亮、孙健、魏敏杰、沈磊、朱迅华、宋建军、朱家顺、詹益鸿、邵旭东。1范围管道式电磁流量计在线校准要求CJ／T 364—2011本标准规定了管道式电磁流量计(简称电磁流量计)在线校准的术语和定义、校准要求。本标准适用于满管流的电磁流量计在线校准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 17167用能单位能源计量器具配备和管理通则JJG 1030超声流量计3术语和定义下列术语和定义适用于本文件。3．1标准表standard meter基于时差法原理、用于校准电磁流量计的外夹式超声流量计。3．2标准管段standard pi pel i ne与电磁流量计相联接的、适合标准表安装的、尺寸稳定的一段管道。3．3标准表法standard meter met hod以标准表为标准器，使流体在相同时间间隔内连续通过标准表和电磁流量计，比较两者的输出流量值，从而确定电磁流量计计量性能的校准方法。该方法也可用于其他型式流量计的在线校准。3．4电参数法el ectri ci ty parameter method通过对直接影响电磁流量计测量准确度的传感器励磁线圈电阻和对地绝缘电阻、电极接液电阻偏差率、转换器各项参数转换准确度和零点漂移等参数进行校准，从而确定电磁流量计计量性能的校准方法。4校准要求4．1基本要求4．1．1电磁流量计在规定的流量范围内其准确度等级应满足GB 17167的要求。4．1．2电磁流量计的重复性误差不应超过基本误差限绝对值的1／2。4．1．3电磁流量计零点漂移不应超过基本误差限的绝对值。4．1．4根据电磁流量计使用说明书要求、检定证书或出厂校验单，检查电磁流量计是否正常工作和转换器中影响计量准确度关键参数的输人是否正确。】C2／T 364—20114．2校准条件和标准要求4．2．1电磁流量计的选择、安装与使用应满足产品的要求。4．2．2电磁流量计应有前次的校准或检定证书。4．2．3标准表的基本误差应优于±0．5％。4．2．4电磁流量模拟信号校准器等测量设备的选择参见附录A。4．2．5在线校准使用的所有计量器具均应具有有效的校准或检定证书。4．2．6标准表的安装、使用应符合JJG 1030的要求。4．2．7校准时的实际流速不应小于0．3m／s。4．2．8传感器应单独正确接地，且接地电阻小于10 n或符合生产厂家特定的要求。4．2．9对有衬里的标准管段，应准确了解衬层厚度和材料类型。标准管段与电磁流量计直接串联，前后直管段长度能够保证标准表的正确计量。4．3校准项目和校准方法4．3．1标准表法4．3．1．1标准表的安装a)标准表应串联安装在电磁流量计上游侧或下游侧。b) 用量具分别在标准表换能器安装位置附近的同一截面上等角分布测量n次外直径，或测量n次外周长计算出外直径，其平均值D按式(1)计算。c)d)e)f)g)∑D。D=』L式中：n——测量次数，n≥4；D。——第i 点测得的管道外直径或计算出的外直径。在标准表换能器安装位置上均布5个点，使用测厚仪测量管道壁厚，并取其平均值。对无法测量的参数，如管道材质、衬里材料、厚度等，根据技术资料现.
