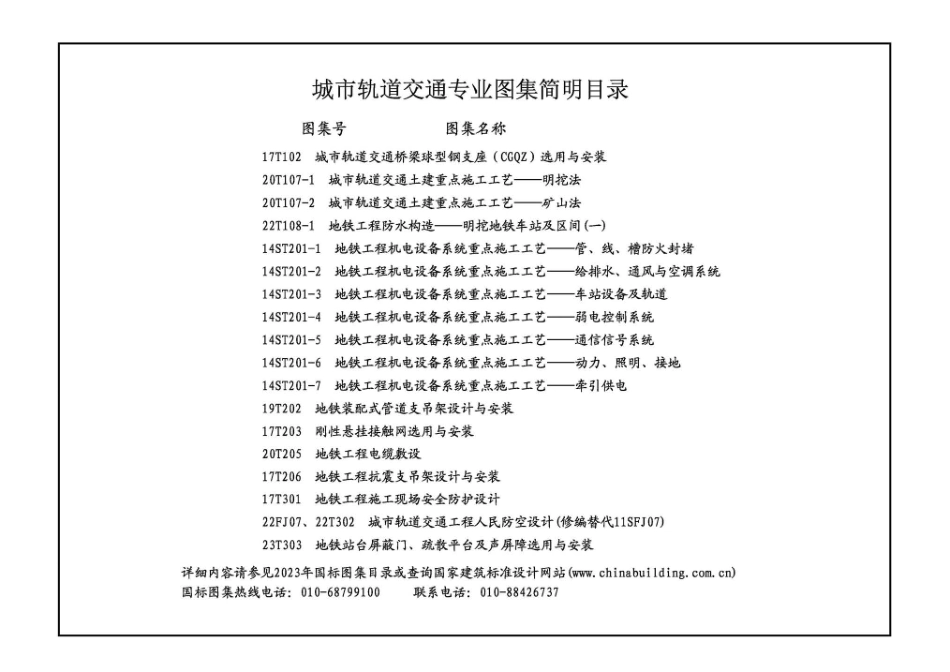

__ 严，_ : : 一- -城市轨道交通专业图集简明目录图集号图集名称17T102 城市轨道交通桥梁球型钢支座 (CGQZ) 选用与安装20T107-1 城市轨道交通土建重点施工工艺一明挖法20T107- 2 城市轨道交通土建重点施工工艺 ．~矿山法22T108- 1 地铁工程防水构造——明挖地铁车站及区间（一）14ST201- 1 地铁工程机电设备系统重点施工工艺一管、线、槽防火封堵14ST201-2 地铁工程机电设备系统重点施工工艺一给排水、通风与空调系统14ST201-3 地铁工程机电设备系统重点施工工艺一车站设备及轨道14ST201- 4 地铁工程机电设备系统重点施工工艺一弱电控制系统14ST201-5 地铁工程机电设备系统重点施工工艺一通信信号系统14ST201-6 地铁工程机电设各系统重点施工工艺一动力 、 照明、接地14ST201-7 地铁工程机电设备系统重点施工工艺一牵引供电19T202 地铁装配式管道支吊架设计与安装17T203 刚性悬挂接触网选用与安装20T205 地铁工程电缆敷设17T206 地铁工程抗震支吊架设计与安装17T301 地铁工程施工现场安全防护设计22FJ07 、22T302城市轨道交通工程人民防空设计（修编替代1 1 SFJ07)23T303 地铁站台屏蔽门、疏散平台及声屏障选用与安装详细内容请参见2023年国标图集目录或查询国家建筑标准设计网站 (www. chinabui lding. com. en) 国标图集热线电话：010-68799100联系电话 ：010-88426737国家建筑标准设计图集23T303 地铁站台屏蔽门、疏散平台及声屏障选用与安装中国建筑标准设计研究院组织编制中＠栋准出版社北京国家建筑标准设计图集地铁站台屏蔽门、疏散平台及声屏障选用与安装23T303 中 国建筑标准设计研究院组织编制邮政编码 ：100048电话 ：010-68799 100* 中 国标准出版社出版发行地址 ：北京市朝阳区和平里西街甲 2 号邮政编码 ：1 00029网址 ：www.spc.net.cn读者服务部 ：010-68521863北京强华印刷 厂印刷开本787mm X 1092mm 1/16 印张8.75字数250 千字2023 年4 月 第一版2023 年4 月第一 次印刷女书号 ：1 55066 • 5-6112 定价 ：76 .00 元版权专有侵权必究举报电话：010-68510107 、010-68799455《地铁站台屏蔽门 、 疏散平台及声屏障选用与安装》编审名单编制组负责人：林斌郑树成郝晓琨编制组成员：林珊刘健美何治新饶美婉黄钟涛翟利华卢昌仪田伦梁海健彭建涛齐贺瑾妍李国林蒋克荣吴淇森崔兴民胡海英王渝均顾锋麦家儿亢超刚陈如意许艳苹邢新亮张奉超杨磊王丽晓詹平审查组长 ：张浮审查组成员：王奕然朱梅刘敏齐长宁孙名刚费曼利黄美群（按姓氏笔画顺序）项目负责人：郭金鹏张先玉项目技术负责人：孙兰国标图集热线电话：010-68799 1 00联系电话：01 0-88 4 26737查阅国标图集相关信息请登录国家建筑标准设计网站(www.chinabuilding.com.cn) 地铁站台屏蔽门、疏散平台及声屏障选用与安装主编单位负责人｀［？古细丿判坏主编单位技术负责人＿扣仁义V”危仅丁，官广州地铁设计研究院股份有限公司主编单位北京中铁诚业工程建设监理有偎公司中铁一局集团建筑安装工程有偎公司实行日期二 0 二三年三月一日统一编号GJBT-1622图集号23T303技术审定人扦崎杜店古细j -犁仁设计负责人妹浅和“; tlP怓针心必目编制说明 . ... ...... ....... ..... .. ... .......... ....... 1 站台屏蔽门站台屏蔽门系统说明..... .. ........................... 3 A型车全高封闭式站台屏蔽门首末车厢布置图.. . ......... 5 A型车全高封闭式站台屏蔽门标准车厢布置图............ 6 A型车全高非封闭式站台屏蔽门首末车厢布置图．．．．．．．．．． 7A型车全高非封闭式站台屏蔽门标准车厢布置图.......... 8 A型车半高站台屏蔽门首末车厢布置图.................. 9 A型车半高站台屏蔽门标准车厢布置图· · · · · · · · · · · · · · · · · · 10 B型车全高封闭式站台屏蔽门首末车厢布置图· · · · · · · · · · · · 1 1 B型车全高封闭式站台屏蔽门标准车厢布置图· · · · · · · · · · · · 12 B...
