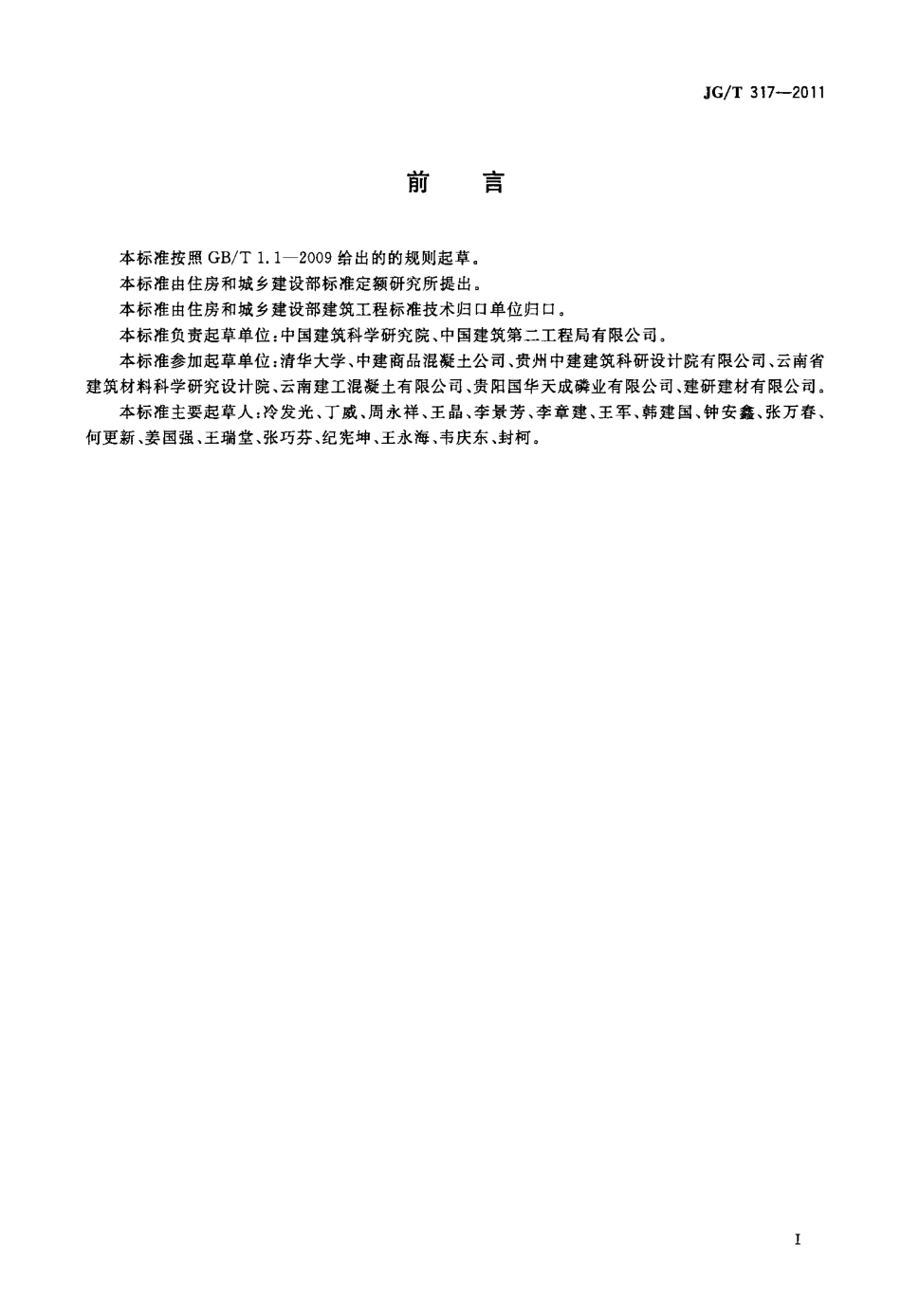

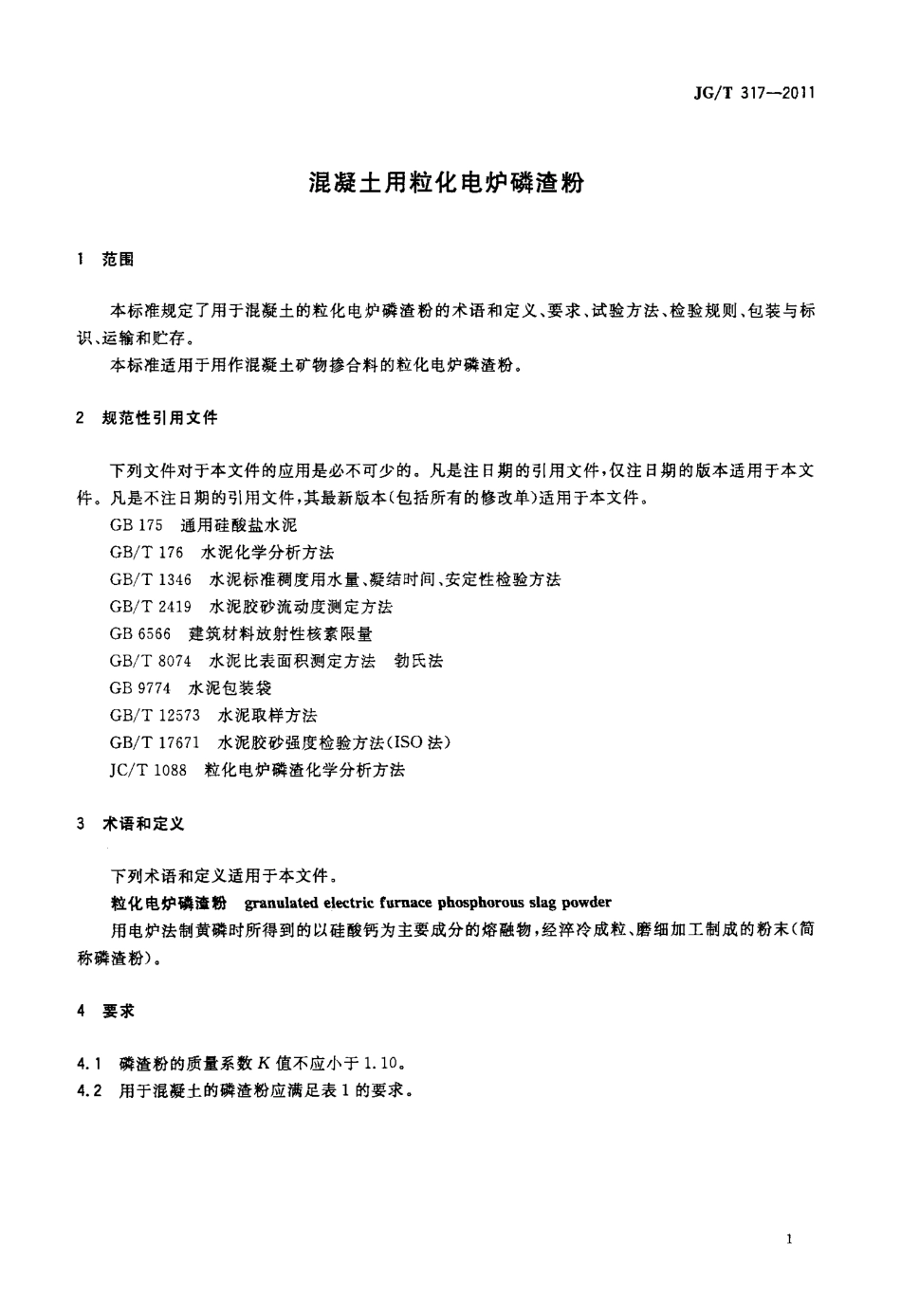

中华人民 共和 国建筑工 JB业行业标准混凝土用粒化电炉磷渣粉Granul at ed el ectri c furnace phosphorous sl ag powder used for concret e201 1- 04- 18发布201 1- 10- 01实施中华人民共和国住房和城乡建设部发布刖昌JG／T 317—2011本标准按照GB／T 1．12009给出的的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑工程标准技术归口单位归口。本标准负责起草单位：中国建筑科学研究院、中国建筑第二工程局有限公司。本标准参加起草单位：清华大学、中建商品混凝土公司、贵州中建建筑科研设计院有限公司、云南省建筑材料科学研究设计院、云南建工混凝土有限公司、贵阳国华天成磷业有限公司、建研建材有限公司。本标准主要起草人：冷发光、丁威、周永祥、王晶、李景芳、李章建、王军、韩建国、钟安鑫、张万春、何更新、姜国强、王瑞堂、张巧芬、纪宪坤、王永海、韦庆东、封柯。1范围混凝土用粒化电炉磷渣粉JG／T 317—2011本标准规定了用于混凝土的粒化电炉磷渣粉的术语和定义、要求、试验方法、检验规则、包装与标识、运输和贮存。本标准适用于用作混凝土矿物掺合料的粒化电炉磷渣粉。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 175通用硅酸盐水泥GB／T 176水泥化学分析方法GB／T 1346水泥标准稠度用水量、凝结时间、安定性检验方法GB／T 2419水泥胶砂流动度测定方法GB 6566建筑材料放射性核素限量GB／T 8074水泥比表面积测定方法勃氏法GB 9774水泥包装袋GB／T 12573水泥取样方法GB／T 17671水泥胶砂强度检验方法( ISO法)JC／T 1088粒化电炉磷渣化学分析方法3术语和定义下列术语和定义适用于本文件。粒化电炉磷渣粉granul ated el ectri c furnace phosphorous sl ag powder用电炉法制黄磷时所得到的以硅酸钙为主要成分的熔融物，经淬冷成粒、磨细加工制成的粉末(简称磷渣粉)。4要求4．1磷渣粉的质量系数K值不应小于1．10。4．2用于混凝土的磷渣粉应满足表1的要求。JG／T 317—201 1表1磷渣粉的要求项目技术指标比表面积／(m2／kg)≥3507 d／>50活性指数／％28 d≥70流动度比／％≥95含水量／％≤1．0五氧化二磷含量／％≤3．5三氧化硫含量／％≤3．5烧失量／“≤3．0氯离子含量／％≤0．06安定性(沸煮法)合格4．3必要时应对磷渣粉的氟含量进行检测。4．4磷渣粉的放射性应符合GB 6566的要求。5试验方法5．1质量系数K磷渣粉的质量系数按公式(1)计算，结果精确至0．01。r"c∞十ZL' MgO十Za' A1203ZtJSiO，十埘P，O；式中：K——磷渣粉的质量系数；"LUc。o——磷渣粉中氧化钙质量分数(％)；”s。．——磷渣粉中二氧化硅质量分数(Voo)；w。。——磷渣粉中氧化镁质量分数(％)；WP^o。——磷渣粉中五氧化二磷质量分数(％)；WAIzO，——磷渣粉中三氧化二铝质量分数(％)。5．2比表面积磷渣粉的比表面积应按GB／T 8074测定。5．3三氧化硫含量和烧失量磷渣粉的三氧化硫含量和烧失量应按GB／T 176测定。5．4氧化钙、氯化镁、二氧化硅、三氧化二铝、五氧化二磷、氟含量磷渣粉的氧化钙、氧化镁、二氧化硅、三氧化二铝、五氧化二磷和氟的含量应按JC／T 1088测定。5．5流动度比磷渣粉的流动度比应按附录A测定。2JG／T 317—20115．6含水量磷渣粉的含水量应按附录B测定。5．7安定性应采用基准水泥或符合GB 175要求的硅酸盐水泥，以磷渣粉30％等质量取代水泥后形成复合胶凝材料，然后按GB／T 1346规定的标准方法测定其安定性。当有争议或仲裁检验时，应采用基准水泥。5．8活性指数磷渣粉的活性指数应按附录A测定。5．9放射性应将磷渣粉与符合GB 175要求的硅酸盐水泥按质量比1：1混合均匀，然后按GB 6566方法检测放射性。5．10氯离子含量磷渣粉的氯离子含量应按JC／T 1088测定。6检验规则6．1编号及取样6．1．1编号年产量超过10×t01 t的，不超过200 t为一编号；年产量在10×104 t以下的，不超过10c t芳一编号。6．1．2取样6．1．2．1每一编号为.
