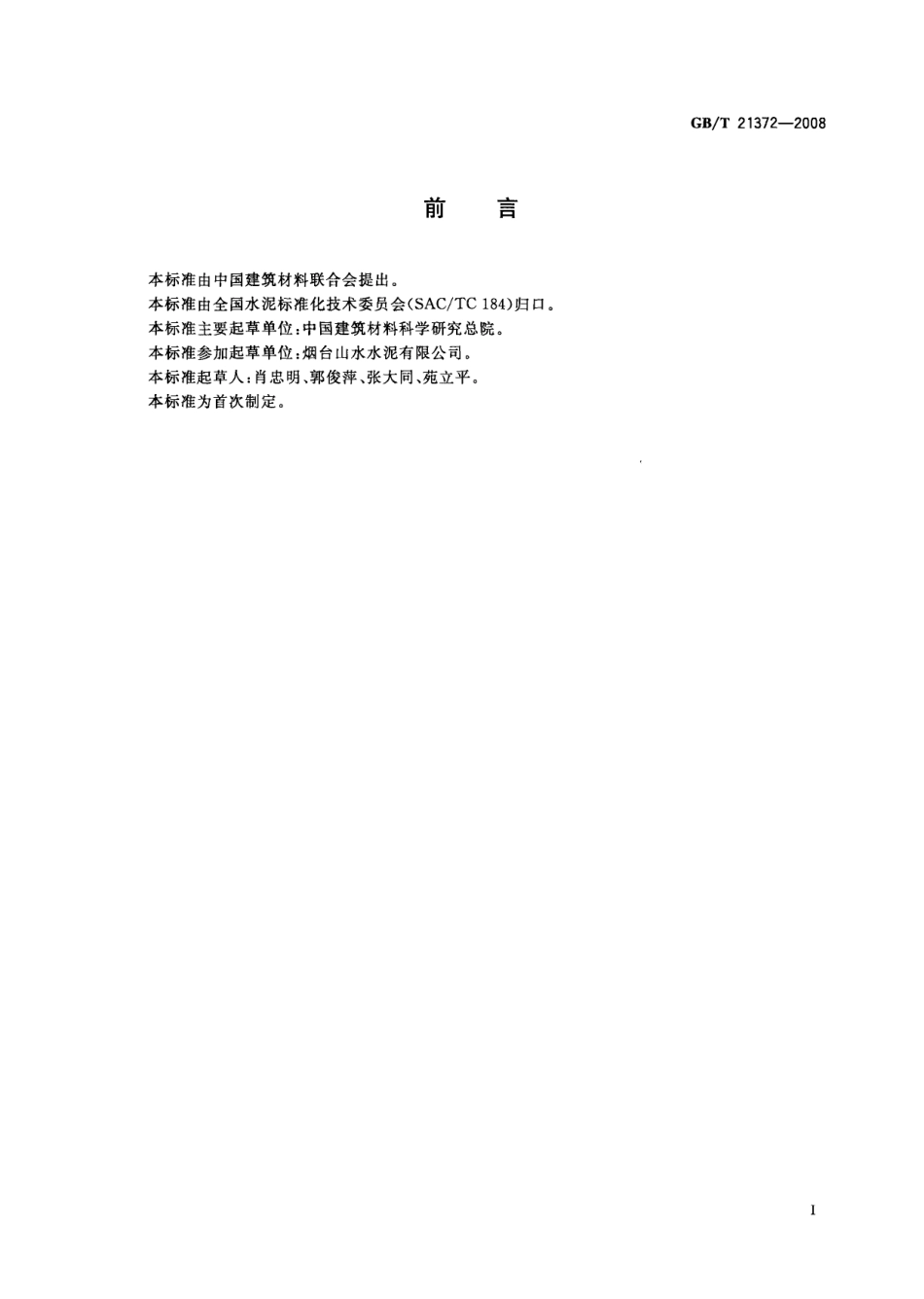

ICS 91.100. 10 Q 11I I中 华 人 民 共 和 国 国 家 标 准GB/T 21372—2008硅酸盐水泥熟料Portland cement clinker2008-0卜09 发布__________________________________________ 2008-08-01 实施中华人民共和国国家质量监督检验检疫总局%^ 中 国 国 家 标 准 化 管 理 委 员 会本 标 准 由 中 国 建 筑 材 料 联 合 会 提 出 。本 标 准 由 全 国 水 泥 标 准 化 技 术 委 员 会 (SAC/TC 184)归 口 。 本 标 准 主 要 起 草 单 位 ：中 国 建 筑 材 料 科 学 研 究 总 院 。本 标 准 参 加 起 草 单 位 :烟 台 山 水 水 泥 有 限 公 司 。本 标 准 起 草 人 ：肖 忠 明 、郭 俊 萍 、张 大 同 、苑 立 平 。本 标 准 为 首 次 制 定 。GB/T 21372— 2008表 1基本化学性能f-CaO (质量分数)/%MgOfl(质量分数)/%烧失量 (质量分数)/%不溶物 (质量分数)/%s o 3b(质量分数)/%(3CaO • Si02 -h2CaO • Si02) c (质量分数)/%Ca0/Si02质量比< 1 .5< 5 .0< 1 .5< 0 . 75< 1 .5>66> 2 .0a当 制 成 I 型硅酸盐水泥的压蒸安定性合格时，允 许 放 宽 到 6.0%。 b也可以由买卖双方商定。 c 3CaO • Si02 和 2CaO • SiOz 按 下 式 计 算 ：3CaO • Si02 =4. 07CaO-7. 60SiO2 —6. 72A120 3 -1. 43Fe20 3 — 2. 85S03 —4. 07f-CaO 2CaO * Si02 = 2. 87Si02 — 0. 75 X 3CaO • Si02表 2特性化学性能类 型(Na20+0. 658KzO )a (质量分数)/%3CaO • Al20 3b (质量分数)/%f-CaO (质量分数)/%3CaO • Si02 (质査分数)/%2CaO • S1O2 (质量分数)/%低碱水泥熟料< 0 . 60————中抗硫酸盐水泥熟料—< 5 .0< 1 .0<57.0—高抗硫酸盐水泥熟料—< 3 .0—<52.0—中热水泥熟料< 0 . 60< 6 .0< 1 .0<55. 0—低热水泥熟料< 0 . 60< 6 .0< 1 .0—>40a或由买卖双方协商确定。 b 3CaO* A120 3 按 下 式 计 算 ：3CaO • A120 3 = 2. 65A120 3 _1 . 69Fe20 34 . 2 . 3 抗压强度各 类 水 泥 熟 料 的 抗 压 强 度 不 低 于 表 3 的 数 值 。表 3水泥熟料抗压强度类 型抗压强度/MPa3d7d28d通 用 、低碱水泥熟料26.0—52.5中热、中抗、高抗硫酸盐水泥熟料18.0—45.0低热水泥熟料—15.045. 04 . 3 其他要求不 带 有 杂 物 ，如 耐 火 砖 、垃 圾 、废 铁 、炉 渣 、石 灰 石 、粘 土 等 。5试验方法5 . 1 化学性能化 学 性 能 按 GB/T 176进 行 ，矿 物 组 成 按 表 1 和 表 2 注 中 的 公 式 计 算 。5 . 2 物理性能水 泥 熟 料 物 理 性 能 的 检 验 ，是 通 过 将 水 泥 熟 料 在 怀 00 m m X 500 m m 化 验 室 统 一 小 磨 中 与 符 合 GB 1 7 5 规 定 的 二 水 石 膏 一 起 磨 细 至 350 m 2/ k g 士 10 m 2/k g ,8 0 筛 余 （质 量 分 数 ) < 4 % 制 成 I 型硅酸 盐 水 泥 后 来 进 行 的 。制 成 的 水 泥 中 S03 含 量 (质 量 分 数 ) 应 在 2 .0% 〜 2. 5% 范 围 内 （也 可 按 双 方 约 定 ）。 所 有 的 试 验 （除 28 d 强 度 外 )应 在 制 成 水 泥 后 10 d 内 完 成 。注 1 : 为了尽量保证制成水泥的颗粒级配相近，建 议 人 磨 熟 料 颗 粒 小 于 5 mm 。注 2 : 为了尽量保证制成水泥的颗粒级配相近，建议经常性地检查小磨的球配。2G B/T 21372— 20085 . 2 . 1 细度比 表 面 积 按 GB/T 8074进 行 。筛 余 按 GB/T 1345进 行 。5 . 2 . 2 凝 结 时 间 、安定性 按 GB/T 1346检 验 。5 . 2 . 3 压蒸安定性 按 GB/T 750检 验 。5 . 2 . 4 抗压强度按 GB/T 17671 检 验 。5 . 3 其他要.
