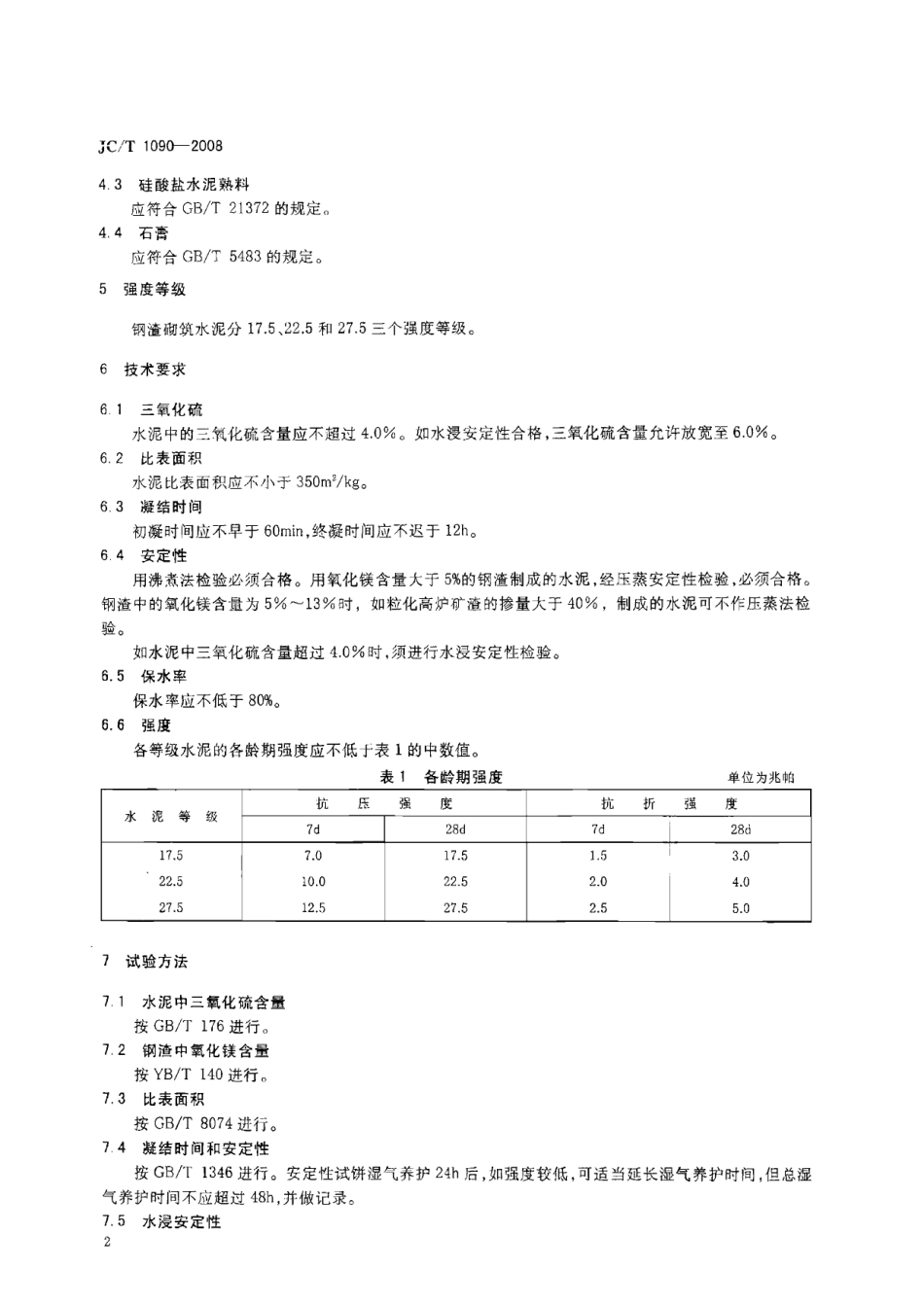

ICS备案号：24207—2008中 华 人 民 共 和 国 建 材 行 业 标 准JC/T 1090—2008代替 YB 4099-1996JC钢渣砌筑水泥Steel slag masonry cement2008-06-16 发布 2008-12-01 实施中华人民共和国国家发展和改革委员会 发布JC/T 1090—2008钢渣砌筑水泥本 标 准 规 定 了 钢 渣 砌 筑 水 泥 的 术 语 和 定 义 、组 分 与 材 料 、强 度 等 级 、技 术 要 求 、试 验 方 法 、检 验 规 则 、 包 装 、标 志 、运 输 与 贮 存 。本 标 准 适 用 于 砌 筑 砂 浆 、抹面砂装_层 混 凝 土 等 ，不 适用 于 结 _凝 土 。规范性引用文件•成未本标准的条•本标作下列文件中的条款通f标?|的引 修改单(不 包 括 勘 误 的 内 #或 版 均 y否可使用这些文件的最#版本/凡是f注 日 #的 引 用 文 件 最 新 版 本 适 用1 方 法(c|b/T f76— 1996,eqv IS中 680:)l990) 的 粒 化 炉 矿 :定性试验Y法 稠度用水1、凝结丨文件，其随后所有的 :协议的各方研究是GB/T 176水 泥 学GB/T 203用 54mGB/T 750水办GB/T 1346lm .9597:1989)GB/T 2419 4 泥4GB/T 3183-—2]03GB/T 5483膏和|GB/T 8074GB 9 7 7 4 水泥 ¥ 装月GB 12573水 泥 % 样 :方 法 (GB/T:石膏■，叫v4SQ ^587:1975):面 积 测 定 方 法 （勃氏法)(neq ASjk\C 204:1981)346- .2001，eqv ISOCOroGB/T 17671— 1 9 9 ' 水 胶 砂 强 度 检 验 方 法 (IS◦ 法 ）（0B/T |L7671— 19丨 GB/T 21372 硅酸、 *•料 YB/T 0 2 2 用 于 水 泥 '的 钢 YB/T 1 4 0 水 泥 用 钢 &学 分 _法ISO 679:1989)术语和定义卞 列 术 语 和 定 义 适 用 于 本 标 准 。3.1钢淹蝴筑水泥 steel slag masonry cement以 转 炉 钢 渣 或 电 炉 钢 渣 、粒 化 高 炉 矿 渣 为 主 要 成 分 ，加 入 适 量 硅 酸 盐 水 泥 熟 料 和 石 膏 ，经磨细制成 的 工 作 性 较 好 的 水 硬 性 胶 凝 材 料 ，称 为 钢 渣 砲 筑 水 泥 ，代 号 为 S*M。4组分与材料4. 1钢渣应 符 合 YB/T 022的 规 定 <4 . 2 粒化高炉矿渣应 符 合 GB/T 203的规定JC/T 1090— 20084 . 3 硅酸盐水泥熟料应 符 合 GB/T 21372的规 定 。4 . 4 石膏应 符 合 GB/T 5483的 规 定 。5强度等级钢 渣 砌 筑 水 泥 分 17.5、22.5和 27.5三 个 强 度 等 级 。6技术要求 6. 1三氧化硫水 泥 中 的 三 氧 化 硫 含 量 应 不 超 过 4.0% 。如 水 浸 安 定 性 合 格 ，三 氧 化 硫 含 量 允 许 放 宽 至 6.0%。6 . 2 比表面积水 泥 比 表 面 积 应 不 小 于 350m2/kg。6 . 3 凝结时间初 凝 时 间 应 不 早 于 60min，终 凝 时 间 应 不 迟 于 12h。6 . 4 安定性用 沸 煮 法 检 验 必 须 合 格 。用 氧 化 镁 含 量 大 于 5%的 钢 潼 制 成 的 水 泥 ，经 压 蒸 安 定 性 检 验 ，必 须 合 格 。 钢 渣 中 的 氧 化 镁 含 量 为 5% 〜 13%时 ，如 粒 化 高 炉 矿 渣 的 掺 量 大 于 40% ，制成 的水 泥可 不作 压蒸法 检 验 。如 水 泥 中 三 氧 化 硫 含 量 超 过 4.0% 时 ，须 进 行 水 浸 安 定 性 检 验 。6 . 5 保水率保 水 率 应 不 低 于 80%。6 . 6 强度各 等 级 水 泥 的 各 龄 期 强 度 应 不 低 于 表 1 的中数 值。表 彳 各 龄 期 强 度 单位为兆帕水泥等级抗压强度抗折强度7d28d7d28d17.57.017.51.53.0' 22.510.022.52.04.027.512.527.52.55.07试验方法7 . 1 水泥中三氧化硫含量按 GB/T 176进 行 。7 . 2 钢渣中氧化镁含量 按 YB/T 140进 行 D 7 . 3 比表面积按 GB/T 8074进 行 。7 . 4 凝结时间和安.
