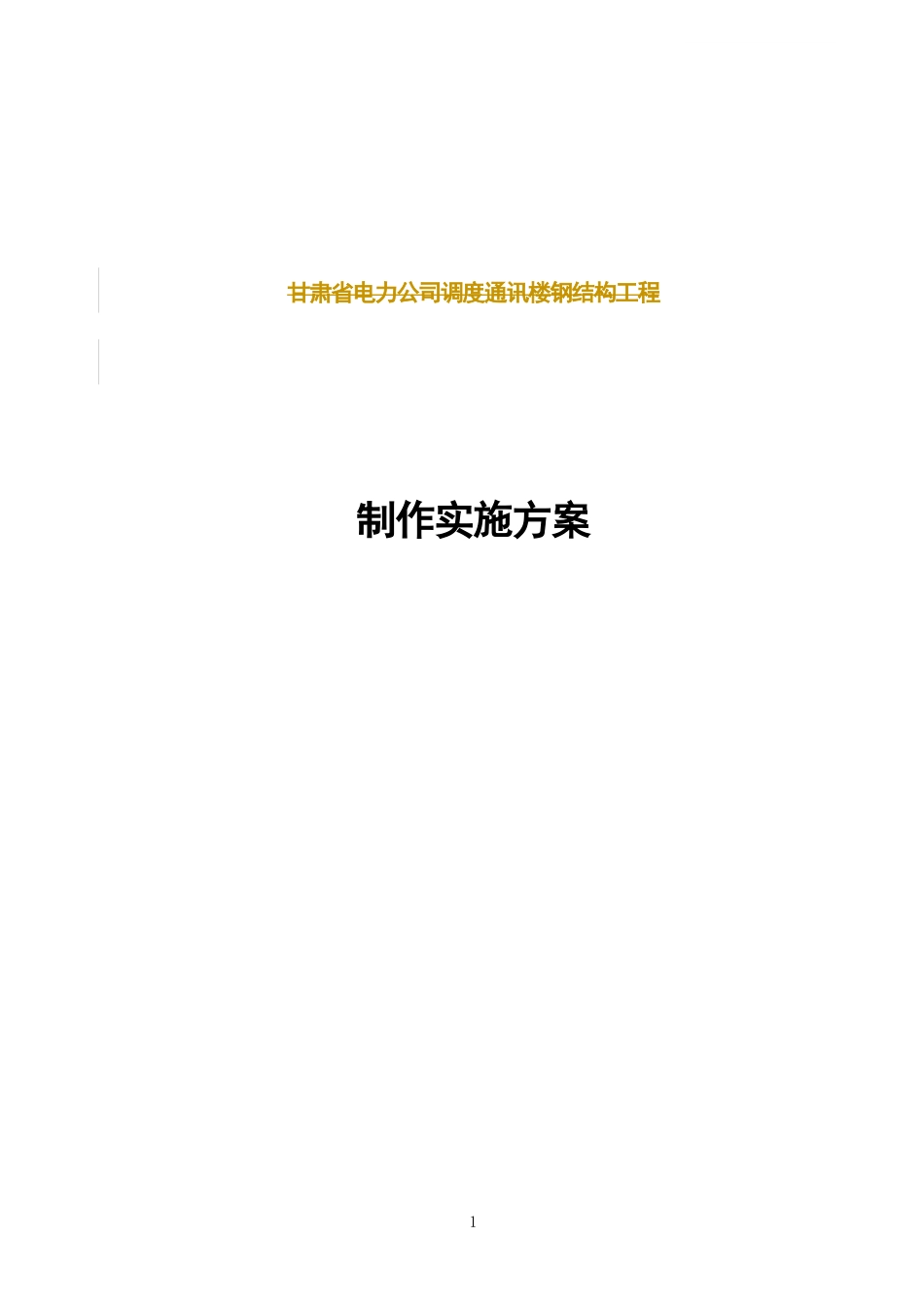

1甘肃省电力公司调度通讯楼钢结构工程制作实施方案2编制单位：山东中通钢构建筑股份有限公司 编制日期：2009 年7 月28 日钢结构制造方案目录第一节：工程概况……………………………………………………………………………51.1、工程简介1.2、工程概况1.3、劲性钢构件统计表1.4、施工技术重点分析及对策第二节：施工部署……………………………………………………………………………52.1、项目管理目标2.2、钢结构项目组织机构第三节：钢结构专项施工进度计划安排……………………………………………………1133.1、钢结构工程施工进度计划安排3.2、进度保证措施第四节：钢结构制造质量目标及保证措施…………………………………………………114.1、钢结构制造质量目标4.2、钢结构制造质量保证体系4.3、钢结构制造质量保证措施第五节：钢结构工程施工详图深化设计方案………………………………………………115.1、深化设计依据5.2、施工详图深化设计工作计划5.3、深化设计的组织及保证措施5.4、深化设计要求5.5、施工详图设计质量管理第六节：钢结构供应方案……………………………………………………………………116.1、原材料供应方案6.2、钢构件供应方案第七节：钢结构加工、制作方案……………………………………………………………117.1、钢结构制造总部署7.2、钢结构制作具体方案7.3、钢结构加工前的准备工作7.4、钢结构构件的组装与焊接7.4.1、H 型钢部分7.4.2、劲性十字形柱部分7.4.3、箱形柱菱形柱部分7.4.4、双工字柱部分7.4.5、飞机型钢柱部分7.4.6、栓钉焊部分7.5、焊接检验7.6、钢结构的除锈与防腐（三十七层以上）第八节：运输方案及成品保护措施…………………………………………………………118.1、场外运输方案8.2、场内运输方案48.3、构件运输计划8.5、运输应急预案8.6、成品保护措施第九节：钢结构检测、检验施工……………………………………………………………11第十节、安全、文明、环保施工等措施……………………………………………………1110.1、安全组织保证体系10.2、安全保证程序10.3、文明施工措施10.4、环保措施第十一节：协调配合措施……………………………………………………………………1112.1、总体协调概述12.2、与总承包人的协调12.3、与监理关系的协调第十二节：钢结构制造提交的技术资料…………………………………………………113 第一节：工程概况1.1、工程简介工程名称：甘肃省电力公司调度通讯楼土建安装施工；建设单位：甘肃省电力公司；建设地点：兰州市城关区盐场堡 G0906 号地块（雁滩大桥西侧，北滨河路以北）；设计单位：浙江大学建筑设计研究院；监理单位：上海建科建设监理咨询有限公司。51.2、工程概况工程总建筑面积约 71401.8 平方米，其中包括地下建筑面积 24690.7 平方米，地上 39层，地下 2 层。建筑主体高度为 175.55 米，楼顶设停机坪，总高度可达 187.6 米。主楼结构形式为型钢混凝土筒中筒结构，应用钢结构骨架作为楼体的骨骼部分，体现了力与美的结合。裙房为钢筋混凝土框架结构。该工程建筑高度超高，结构形式先进，建筑物整体造型新颖，工程竣工后将成为甘肃第一高楼，也将成为兰州黄河风情线上地标性建筑。同时，也将和毗邻的中心滩甘肃国际会展中心融为一体，成为甘肃省重要“会客厅”的一部分，为中国的建筑工程在世界上树立起另一座丰碑。项目结构形式：主楼为型钢混凝土筒中筒， 裙房为钢筋混凝土剪力墙。主楼横向跨度36m，纵向跨度44.558,136 层—139 层鸟瞰呈8 角形，楼顶设直径26.000m 停机坪。柱梁采用了外裹砼结构形式，截面特性如下： （1）箱形钢构件 （2）十字形钢构件 （3）菱形钢构件（4）格构式钢构件 （5）“H”形钢构件 （6）树杈型构件1.3、劲性钢构件统计表1.3.1、钢柱截面尺寸及标高统计表表7.1 主楼钢柱规格型号统计表柱号标高规格型号截面形式备注KZ1－15.2m～21.15m2H1200×350×36×38见 KZ1 截面示意图21.15m～132.55m2H1200×350×32×38132.55m～144.55m2H500×200×20×28KZ2－15.2m～21.15m2H700×300×24×30+600×20见 KZ2 截面示意图21.15m～1...
