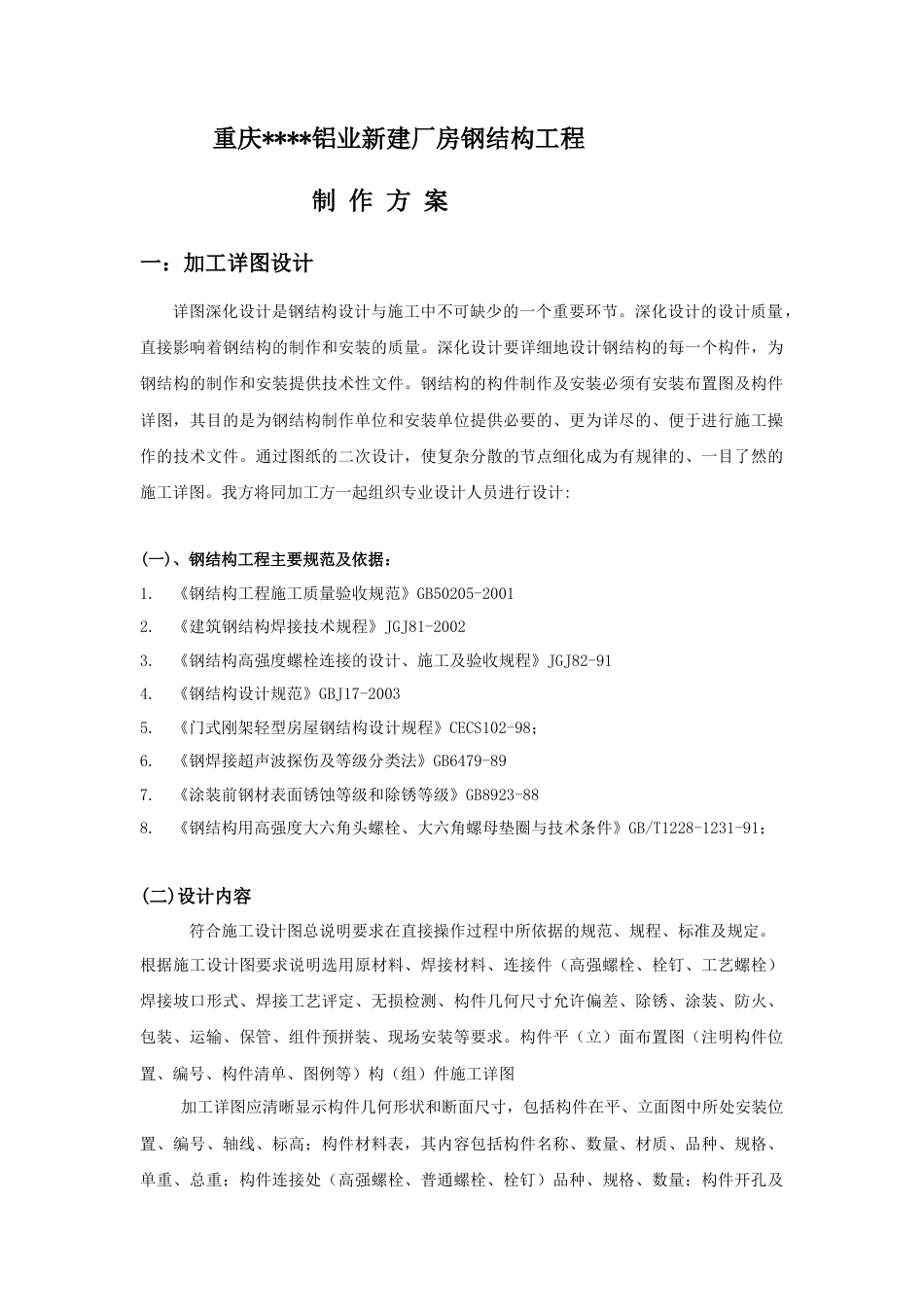

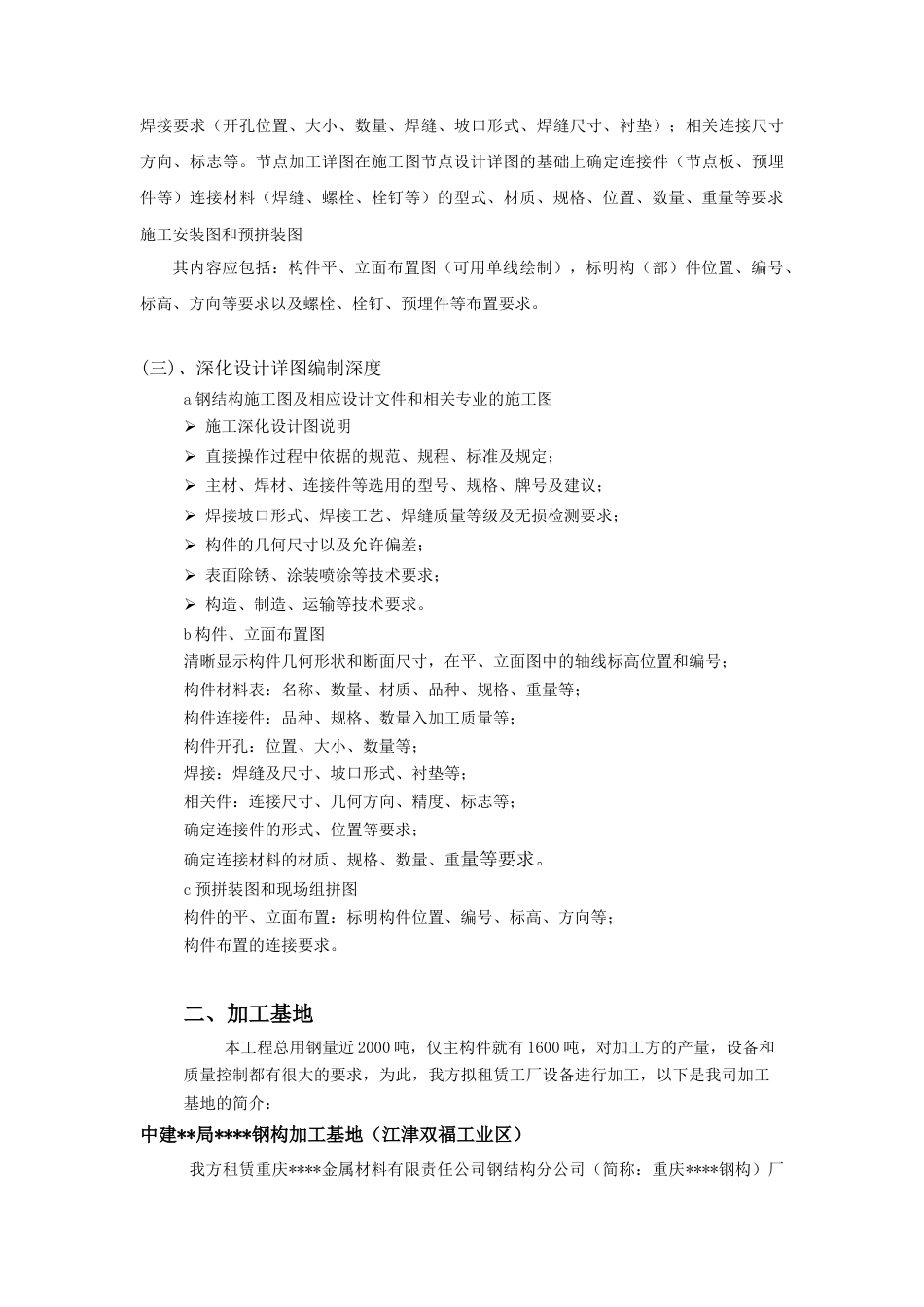

重庆****铝业新建厂房钢结构工程 制 作 方 案 一：加工详图设计详图深化设计是钢结构设计与施工中不可缺少的一个重要环节。深化设计的设计质量，直接影响着钢结构的制作和安装的质量。深化设计要详细地设计钢结构的每一个构件，为钢结构的制作和安装提供技术性文件。钢结构的构件制作及安装必须有安装布置图及构件详图，其目的是为钢结构制作单位和安装单位提供必要的、更为详尽的、便于进行施工操作的技术文件。通过图纸的二次设计，使复杂分散的节点细化成为有规律的、一目了然的施工详图。我方将同加工方一起组织专业设计人员进行设计:(一)、钢结构工程主要规范及依据：1.《钢结构工程施工质量验收规范》GB50205-20012.《建筑钢结构焊接技术规程》JGJ81-20023.《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-914.《钢结构设计规范》GBJ17-20035.《门式刚架轻型房屋钢结构设计规程》CECS102-98；6.《钢焊接超声波探伤及等级分类法》GB6479-897.《涂装前钢材表面锈蚀等级和除锈等级》GB8923-888. 《钢结构用高强度大六角头螺栓、大六角螺母垫圈与技术条件》GB/T1228-1231-91； (二)设计内容符合施工设计图总说明要求在直接操作过程中所依据的规范、规程、标准及规定。根据施工设计图要求说明选用原材料、焊接材料、连接件（高强螺栓、栓钉、工艺螺栓）焊接坡口形式、焊接工艺评定、无损检测、构件几何尺寸允许偏差、除锈、涂装、防火、包装、运输、保管、组件预拼装、现场安装等要求。构件平（立）面布置图（注明构件位置、编号、构件清单、图例等）构（组）件施工详图加工详图应清晰显示构件几何形状和断面尺寸，包括构件在平、立面图中所处安装位置、编号、轴线、标高；构件材料表，其内容包括构件名称、数量、材质、品种、规格、单重、总重；构件连接处（高强螺栓、普通螺栓、栓钉）品种、规格、数量；构件开孔及焊接要求（开孔位置、大小、数量、焊缝、坡口形式、焊缝尺寸、衬垫）；相关连接尺寸方向、标志等。节点加工详图在施工图节点设计详图的基础上确定连接件（节点板、预埋件等）连接材料（焊缝、螺栓、栓钉等）的型式、材质、规格、位置、数量、重量等要求施工安装图和预拼装图其内容应包括：构件平、立面布置图（可用单线绘制），标明构（部）件位置、编号、标高、方向等要求以及螺栓、栓钉、预埋件等布置要求。(三)、深化设计详图编制深度a 钢结构施工图及相应设计文件和相关专业的施工图 施工深化设计图说明 直接操作过程中依据的规范、规程、标准及规定； 主材、焊材、连接件等选用的型号、规格、牌号及建议； 焊接坡口形式、焊接工艺、焊缝质量等级及无损检测要求； 构件的几何尺寸以及允许偏差； 表面除锈、涂装喷涂等技术要求； 构造、制造、运输等技术要求。b 构件、立面布置图清晰显示构件几何形状和断面尺寸，在平、立面图中的轴线标高位置和编号；构件材料表：名称、数量、材质、品种、规格、重量等；构件连接件：品种、规格、数量入加工质量等；构件开孔：位置、大小、数量等；焊接：焊缝及尺寸、坡口形式、衬垫等；相关件：连接尺寸、几何方向、精度、标志等；确定连接件的形式、位置等要求；确定连接材料的材质、规格、数量、重量等要求。c 预拼装图和现场组拼图构件的平、立面布置：标明构件位置、编号、标高、方向等；构件布置的连接要求。二、加工基地本工程总用钢量近 2000 吨，仅主构件就有 1600 吨，对加工方的产量，设备和质量控制都有很大的要求，为此，我方拟租赁工厂设备进行加工，以下是我司加工基地的简介：中建**局****钢构加工基地（江津双福工业区） 我方租赁重庆****金属材料有限责任公司钢结构分公司（简称：重庆****钢构）厂房设备组成中建**局****钢构加工基地进行本项目制作，工厂位于江津**工业园区，距**高速**收费站 5 公里。公司占地面积 98 亩，生产厂房面积 1 万余平方米，2004 年建成投产，安设钢结构生产线两条，月生产量 1200 吨。公司自配多名经验丰富的管理人员，5 名钢结构设计人员。生产员工 123 人分配在两条生产线的各个岗位。有多种压型板设备，如彩钢板的...
