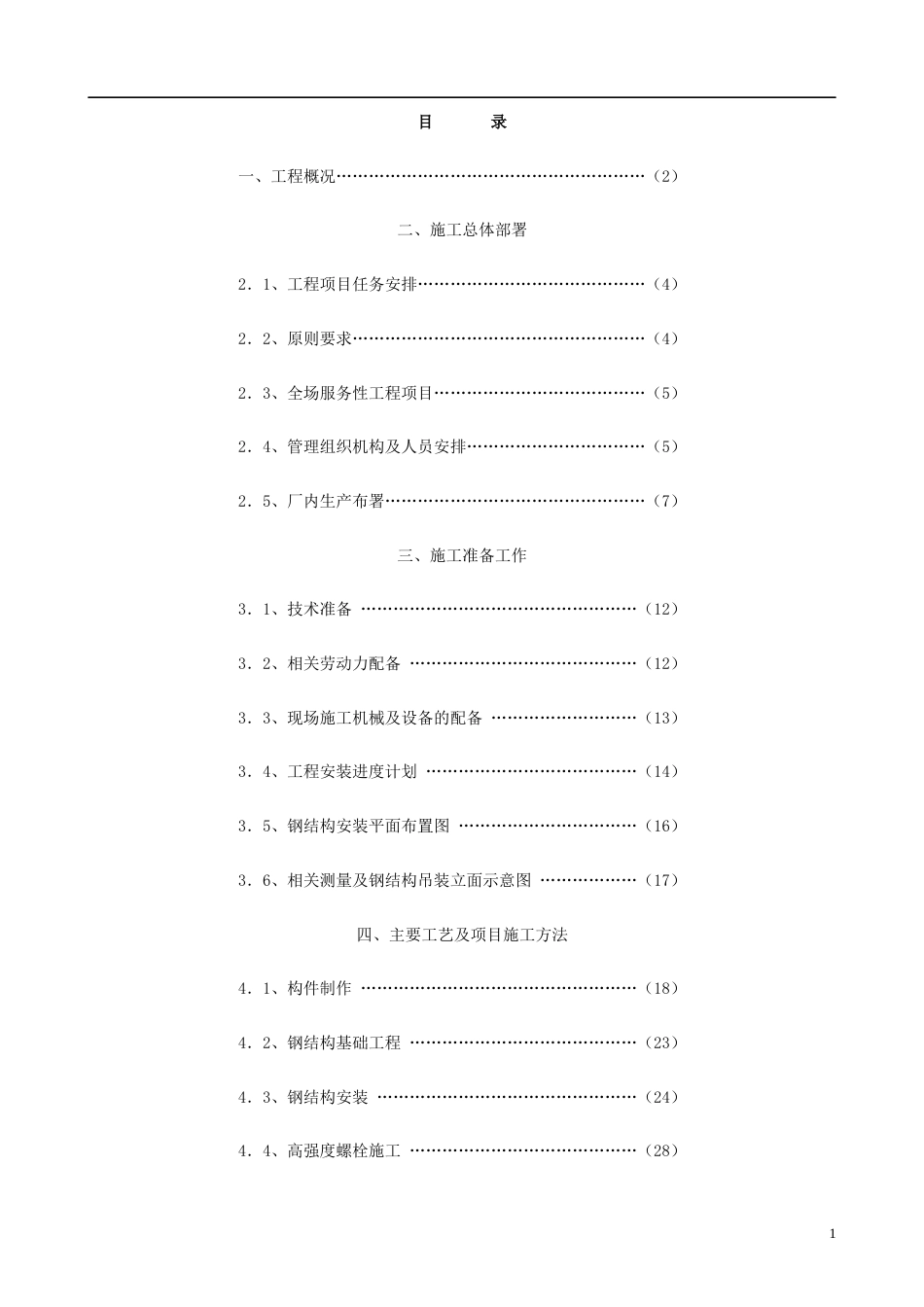

目 录一、工程概况…………………………………………………（2）二、施工总体部署2．1、工程项目任务安排……………………………………（4）2．2、原则要求………………………………………………（4）2．3、全场服务性工程项目…………………………………（5）2．4、管理组织机构及人员安排……………………………（5）2．5、厂内生产布署…………………………………………（7）三、施工准备工作3．1、技术准备 ……………………………………………（12）3．2、相关劳动力配备 ……………………………………（12）3．3、现场施工机械及设备的配备 ………………………（13）3．4、工程安装进度计划 …………………………………（14）3．5、钢结构安装平面布置图 ……………………………（16）3．6、相关测量及钢结构吊装立面示意图 ………………（17）四、主要工艺及项目施工方法4．1、构件制作 ……………………………………………（18）4．2、钢结构基础工程 ……………………………………（23）4．3、钢结构安装 …………………………………………（24）4．4、高强度螺栓施工 ……………………………………（28）14．5、檩条、天沟及支撑系统安装 ………………………（29）4．6、板材安装 ……………………………………………（30）五、施工保证措施5．1、质量保证措施 ………………………………………（32）5．2、工程进度保证措施 …………………………………（34）5．3、冬雨季施工保证措施 ………………………………（34）5．4、安全文明技术措施 …………………………………（35）六、工程技术档案资料管理 ………………………………（37）七、工程保修及服务 ………………………………………（39）2一、工程概况1．１、工程简要（图表 No.1－Ａ）工程名称● 中山市****电子有限公司(二期)工程厂房三工程地址● 中山市建设单位● 中山市****电子有限公司设计单位● 机械工业部**设计研究院基本特点１、屋面单层彩钢板+保温棉；２、连跨双坡，内天沟，PVC 落水管引入室内排水；３、局部夹层，夹层楼面采用钢梁及砼楼面；４、外墙单层彩钢板；建筑面积● 11460 平方米层数● 单层局部二层，楼面采用钢梁及砼楼面。建筑高度● 主体檐高 9.575 米，女儿墙 10.2 米,局部 12.1。建筑跨度● 二连跨双坡，最大跨度约 36 米结构类型● 轻钢结构基础情况● M24 柱脚锚栓，吊装后土建细石砼二次浇灌柱梁构造● 焊接Ｈ型钢，采用 Q345B 钢，节点连接采用 大六角型高强螺栓屋面构造● 彩钢镀铝锌压型板折线形双坡屋面，系用单层隐藏式 760 型板材涂装要求● 钢材表面采用喷丸处理达 Sa2.5 级，二道红丹底 漆以及防火涂料（专业公司施工）。防火等级● 丁类二级，耐火极限钢柱 2 小时,钢梁 1.5 小时 1．2、工程特点 ● １、该钢构工程由于工期紧，施工任务重,施工时主构件拟随吊随运，并有组织计划地运输，次构3件必须分类堆放及保管，小构配件分类打包，同时合理安排起重机械和人力，做到均衡施工，以提高工效。 ● ２、该钢构工程虽形状规则、跨度适中、檐高适中，但由于地面为结构地板，吊装也有一定的难度，钢柱宜采用单机旋转法吊装钢梁采用整体抬升法。 ● ３、该工程构件品种较多，各构件均需工厂加工制作，现场也有一定的拼装工作量，故必要时人工抬升构件辅助吊机进行拼装。 ● ４、现场钢构施工按照总包进度计划安排，但主构件吊装时间须 10 天完成，虽然总工期较长，但构件安装时间较紧，且主构件吊装完毕后存在与土建交叉施工的现象，从而施工内容多，故必须合理安排各工序平行、交叉均衡施工。鉴于该工程以上的特点，本公司将组织强有力的管理班子，对工程各环节精心制订科学而又周密的实施计划，确保工程施工过程中人、财、物到位，努力克服各种不利条件，以饱满的精神，拼搏求实的工作作风，创一流的管理水平，一流的工程速度和一流的工程质量。 1．3、地区资源情况 ● 因该钢构工程地处郊区，紧临市区道路。施工用电用水均可接总包方提供的工地市政管网接线点，主要交通依靠市区道路，工地入口处...
