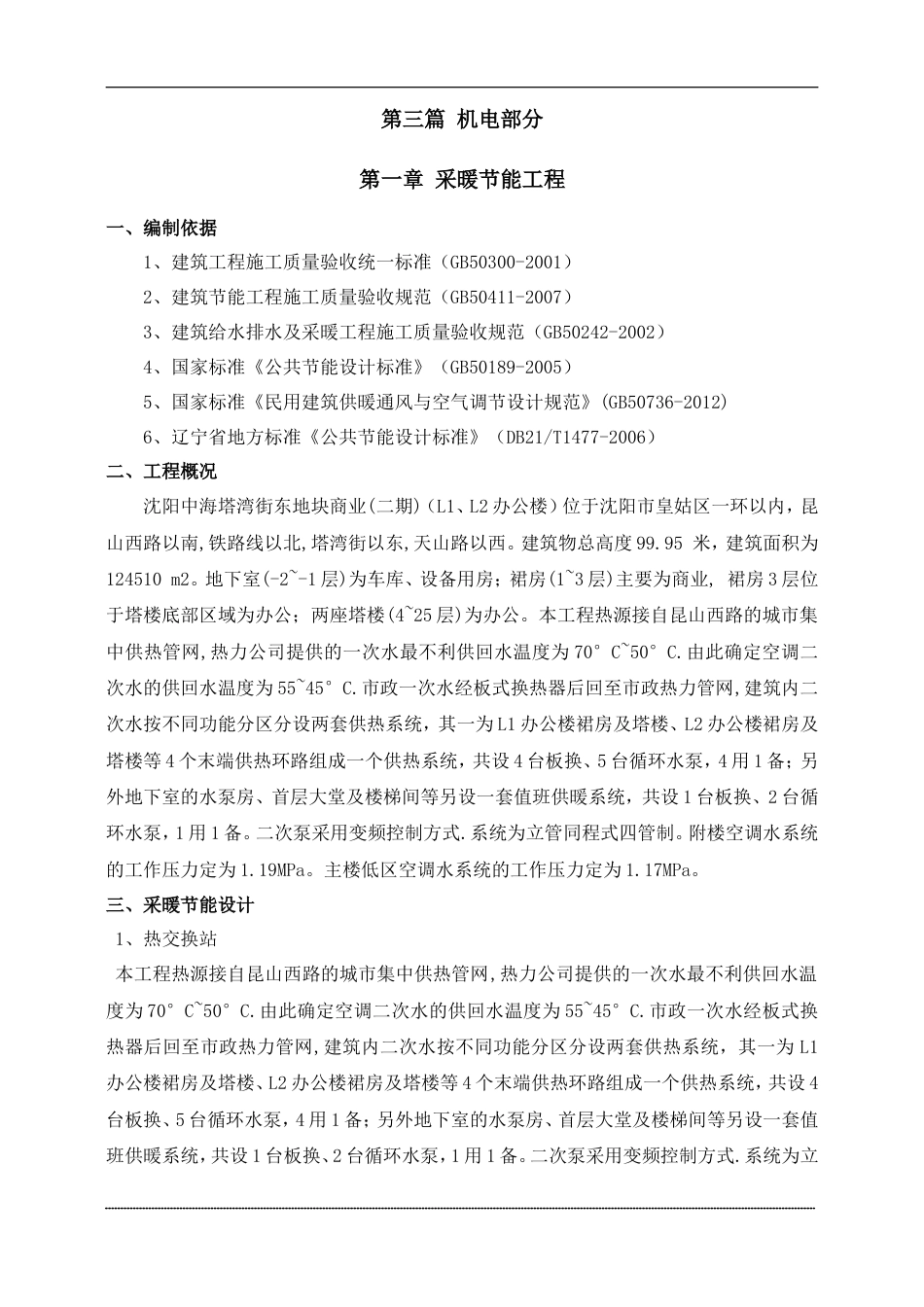

第三篇 机电部分第一章 采暖节能工程一、编制依据1、建筑工程施工质量验收统一标准（GB50300-2001）2、建筑节能工程施工质量验收规范（GB50411-2007）3、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）4、国家标准《公共节能设计标准》（GB50189-2005）5、国家标准《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)6、辽宁省地方标准《公共节能设计标准》（DB21/T1477-2006）二、工程概况沈阳中海塔湾街东地块商业(二期)（L1、L2 办公楼）位于沈阳市皇姑区一环以内，昆山西路以南,铁路线以北,塔湾街以东,天山路以西。建筑物总高度 99.95 米，建筑面积为124510 m2。地下室(-2~-1 层)为车库、设备用房；裙房(1~3 层)主要为商业, 裙房 3 层位于塔楼底部区域为办公；两座塔楼(4~25 层)为办公。本工程热源接自昆山西路的城市集中供热管网,热力公司提供的一次水最不利供回水温度为 70°C~50°C.由此确定空调二次水的供回水温度为 55~45°C.市政一次水经板式换热器后回至市政热力管网,建筑内二次水按不同功能分区分设两套供热系统，其一为 L1 办公楼裙房及塔楼、L2 办公楼裙房及塔楼等 4 个末端供热环路组成一个供热系统，共设 4 台板换、5 台循环水泵，4 用 1 备；另外地下室的水泵房、首层大堂及楼梯间等另设一套值班供暖系统，共设 1 台板换、2 台循环水泵，1 用 1 备。二次泵采用变频控制方式.系统为立管同程式四管制。附楼空调水系统的工作压力定为 1.19MPa。主楼低区空调水系统的工作压力定为 1.17MPa。三、采暖节能设计1、热交换站本工程热源接自昆山西路的城市集中供热管网,热力公司提供的一次水最不利供回水温度为 70°C~50°C.由此确定空调二次水的供回水温度为 55~45°C.市政一次水经板式换热器后回至市政热力管网,建筑内二次水按不同功能分区分设两套供热系统，其一为 L1办公楼裙房及塔楼、L2 办公楼裙房及塔楼等 4 个末端供热环路组成一个供热系统，共设 4台板换、5 台循环水泵，4 用 1 备；另外地下室的水泵房、首层大堂及楼梯间等另设一套值班供暖系统，共设 1 台板换、2 台循环水泵，1 用 1 备。二次泵采用变频控制方式.系统为立 管同程式四管制。附楼空调水系统的工作压力定为 1.19MPa。主楼低区空调水系统的工作压力定为 1.17MPa。2、空调系统1. 办公房间及裙房商铺等小开间用房采用新风加风机盘管的水-空气系统,新风采用集中处理后经竖井送至各个房间的方式。新风机安装在屋顶的新风机房内.2. 因本工程位于寒冷地区，且冬季供回水温度偏低,为保证新风的处理效果和新风机盘管不出现冻裂现象，在新风入口段加设电热辅助加热器,对新风进行预热.电加热器的开启需根据室外气温决定,一般在特别寒冷的天气时开启.另设有机械排风系统。3. 新风管及排风管在接至外窗百叶或竖向风井处均需加设保温碟阀,此碟阀与风机同时启闭,风柜或风机与风井或百叶间的风管均需做保温处理,以防止冬季风管外壁结霜及水盘管冻结。4. 新风机组均配装初效过滤器。新风机组采用定频运行。冬季内区的新风送风温度可根据室温情况适当降低送风温度，以利用新风免费为内区供冷降温。四、施工方法具体施工方法详见专项施工方案。五、质量保证措施1.质量保证体系及过程检验（1）建立健全质量保证体系，成立以项目经理为首的质量检查小组，定期地进行综合或单项质量检查，督促操作人员严把质量关。（2）每道工序施工必须作好技术交底工作，将技术要求、操作要领、质量要求贯彻到 每位操作人员，使大家做到心中有数，正确施工。（3）严格执行“三检”制度，即自检、互检、交接检。对质量进行严格监督、把关，决不允许不合格分项工程流入下道工序。（4）现场管理人员经常巡回检查各工作面的质量情况，发现问题立即解决。2.物资检验规定（1）物资进场前，组织监理及业主对材料进行定样、封样，进场后对所有进场原材料及半成品要严格检查验收。（2）对进场物资进行标识，分类堆放，严格包管。3.节能验收的一般规定采暖系统节能工程的验收，可按系统、楼层等进行，并应符合《建筑节能工程施工质量验收规范》第 3.4.1 条的规定。4.质...
