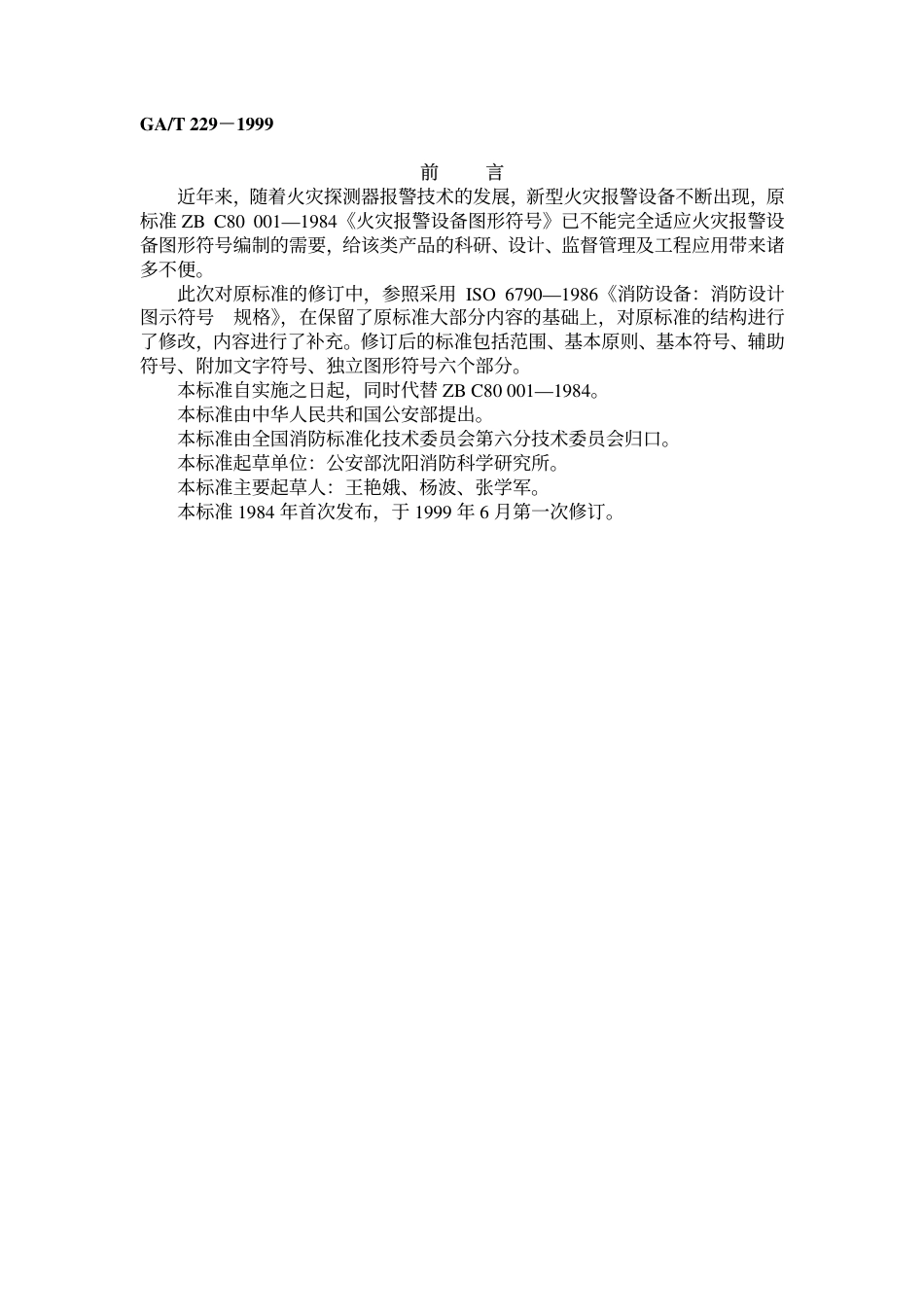

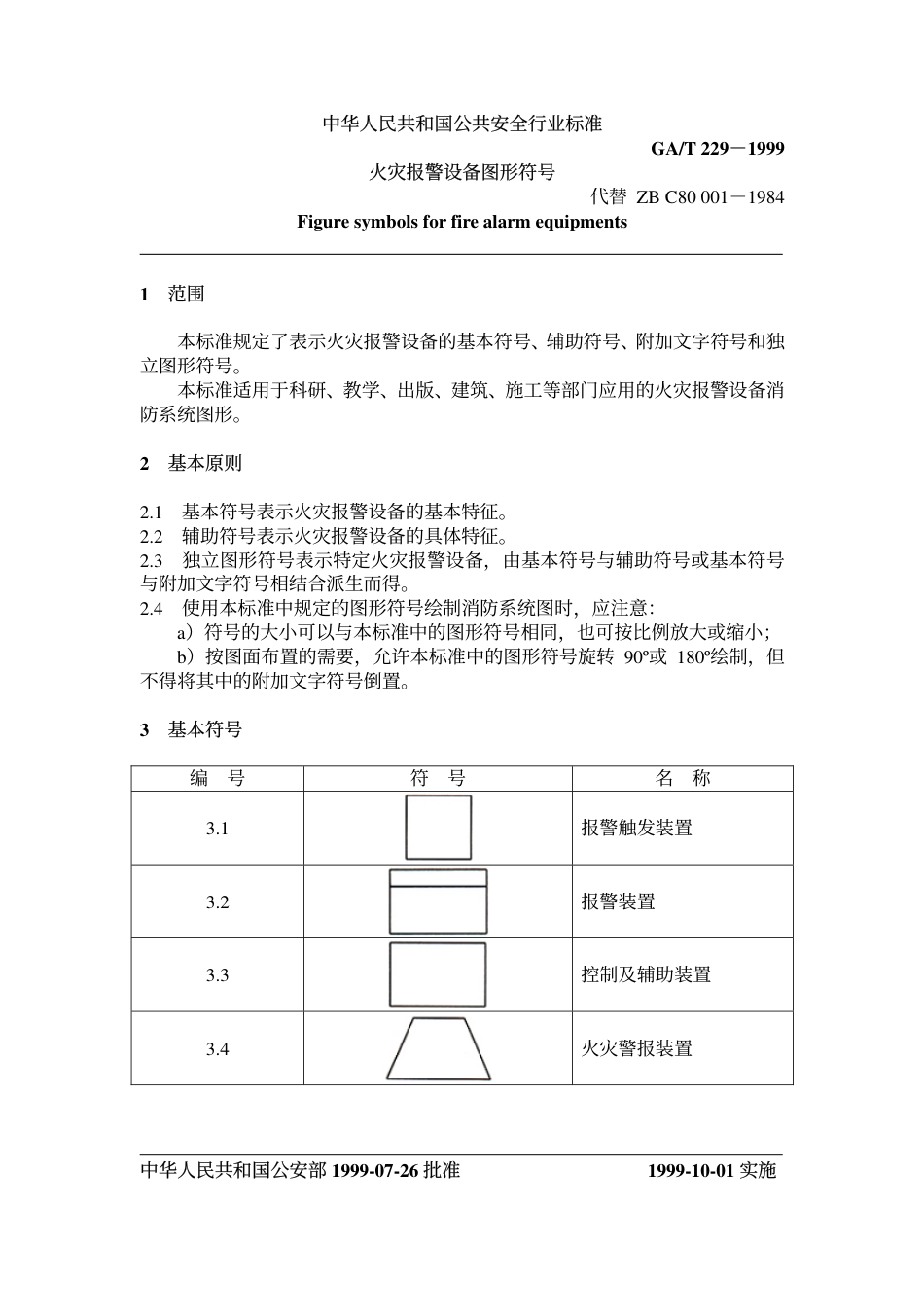

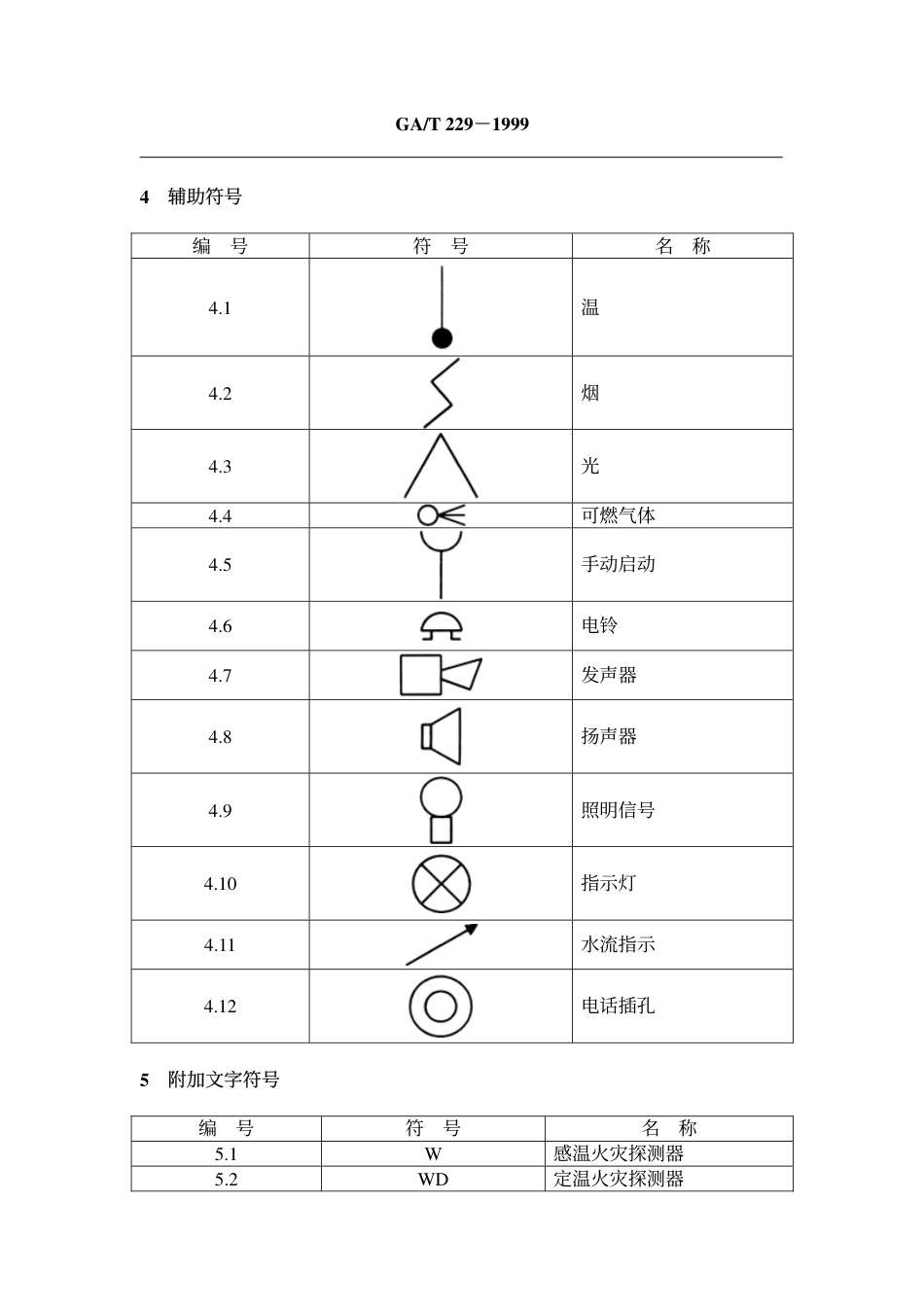

GA/T 229－1999 前 言 近年来，随着火灾探测器报警技术的发展，新型火灾报警设备不断出现，原标准 ZB C80 001—1984《火灾报警设备图形符号》已不能完全适应火灾报警设备图形符号编制的需要，给该类产品的科研、设计、监督管理及工程应用带来诸多不便。 此次对原标准的修订中，参照采用 ISO 6790—1986《消防设备：消防设计图示符号 规格》，在保留了原标准大部分内容的基础上，对原标准的结构进行了修改，内容进行了补充。修订后的标准包括范围、基本原则、基本符号、辅助符号、附加文字符号、独立图形符号六个部分。 本标准自实施之日起，同时代替 ZB C80 001—1984。 本标准由中华人民共和国公安部提出。 本标准由全国消防标准化技术委员会第六分技术委员会归口。 本标准起草单位：公安部沈阳消防科学研究所。 本标准主要起草人：王艳娥、杨波、张学军。 本标准 1984 年首次发布，于 1999 年 6 月第一次修订。 中华人民共和国公共安全行业标准 GA/T 229－1999 火灾报警设备图形符号 代替 ZB C80 001－1984 Figure symbols for fire alarm equipments 1 范围 本标准规定了表示火灾报警设备的基本符号、辅助符号、附加文字符号和独立图形符号。 本标准适用于科研、教学、出版、建筑、施工等部门应用的火灾报警设备消防系统图形。 2 基本原则 2.1 基本符号表示火灾报警设备的基本特征。 2.2 辅助符号表示火灾报警设备的具体特征。 2.3 独立图形符号表示特定火灾报警设备，由基本符号与辅助符号或基本符号与附加文字符号相结合派生而得。 2.4 使用本标准中规定的图形符号绘制消防系统图时，应注意： a）符号的大小可以与本标准中的图形符号相同，也可按比例放大或缩小； b）按图面布置的需要，允许本标准中的图形符号旋转 90º或 180º绘制，但不得将其中的附加文字符号倒置。 3 基本符号 编 号 符 号 名 称 3.1 报警触发装置 3.2 报警装置 3.3 控制及辅助装置 3.4 火灾警报装置 中华人民共和国公安部 1999-07-26 批准 1999-10-01 实施 GA/T 229－1999 4 辅助符号 编 号 符 号 名 称 4.1 温 4.2 烟 4.3 光 4.4 可燃气体 4.5 手动启动 4.6 电铃 4.7 发声器 4.8 扬声器 4.9 照明信号 4.10 指示灯 4.11 水流指示 4.12 电话插孔 5 附加文字符号 编 号 符 号 名 称 5.1 W 感温火灾探测器 5.2 WD 定温火灾探测器 GA/T 229－1999 编 号 符 号 名 称 5.3 WC 差温火灾探测器 5.4 WO 差定温火灾探测器 5.5 Y 感烟火灾探测器 5.6 YL 离子感烟火灾探测器 5.7 YG 光电感烟火灾探测器 5.8 YX 吸气型感烟火灾探测器 5.9 YD 独立式感烟火灾探测器 5.10 YH 线型光束感烟火灾探测器 5.11 G 感光火灾探测器 5.12 GH 红外火焰探测器 5.13 GZ 紫外火焰探测器 5.14 GU 多波段火焰探测器 5.15 KQ 可燃气体 5.16 Q 气体敏感火灾探测器 5.17 T 图像摄像方式火灾探测器 5.18 S 感声火灾探测器 5.19 F 复合式火灾探测器 5.20 FYW 复合式感烟感温火灾探测器 5.21 FGY 复合式感光感烟火灾探测器 5.22 FGW 复合式感光感温火灾探测器 5.23 AN 手动火灾报警按钮 5.24 ANS 消火栓启泵按钮 5.25 YK 压力开关 5.26 B 火灾报警控制器 5.27 BT 通用型火灾报警控制器 5.28 BJ 集中型火灾报警控制器 5.29 BQ 区域型火灾报警控制器 5.30 BL 火灾报警控制器（联动型） 5.31 BW 无线火灾报警控制器 5.32 BX 光纤火灾报警控制器 5.33 X 火灾显示盘 5.34 KL 消防联动控制设备 5.35 KJL 防火卷帘控制器 5.36 KFY 防烟设备控制器 5.37 KPY 排烟设备控制器 5.38 KMH 自动灭火控制器 5.39 KFM 防火门控制器 5.40 M 输入/输出模块 5.41 MR 输入模块 GA/T 229－1999 编 号 符 号 名 称 5.42 MC 输出模块 5.43 DY 消防电源 5.44 ZJ 中继器 5.45 DG 短路隔离器 5.46 ZM 消防应急照明灯 5.47 BZ-S 疏散指示标志灯 5.48 BZ-SH 消防设施标.
