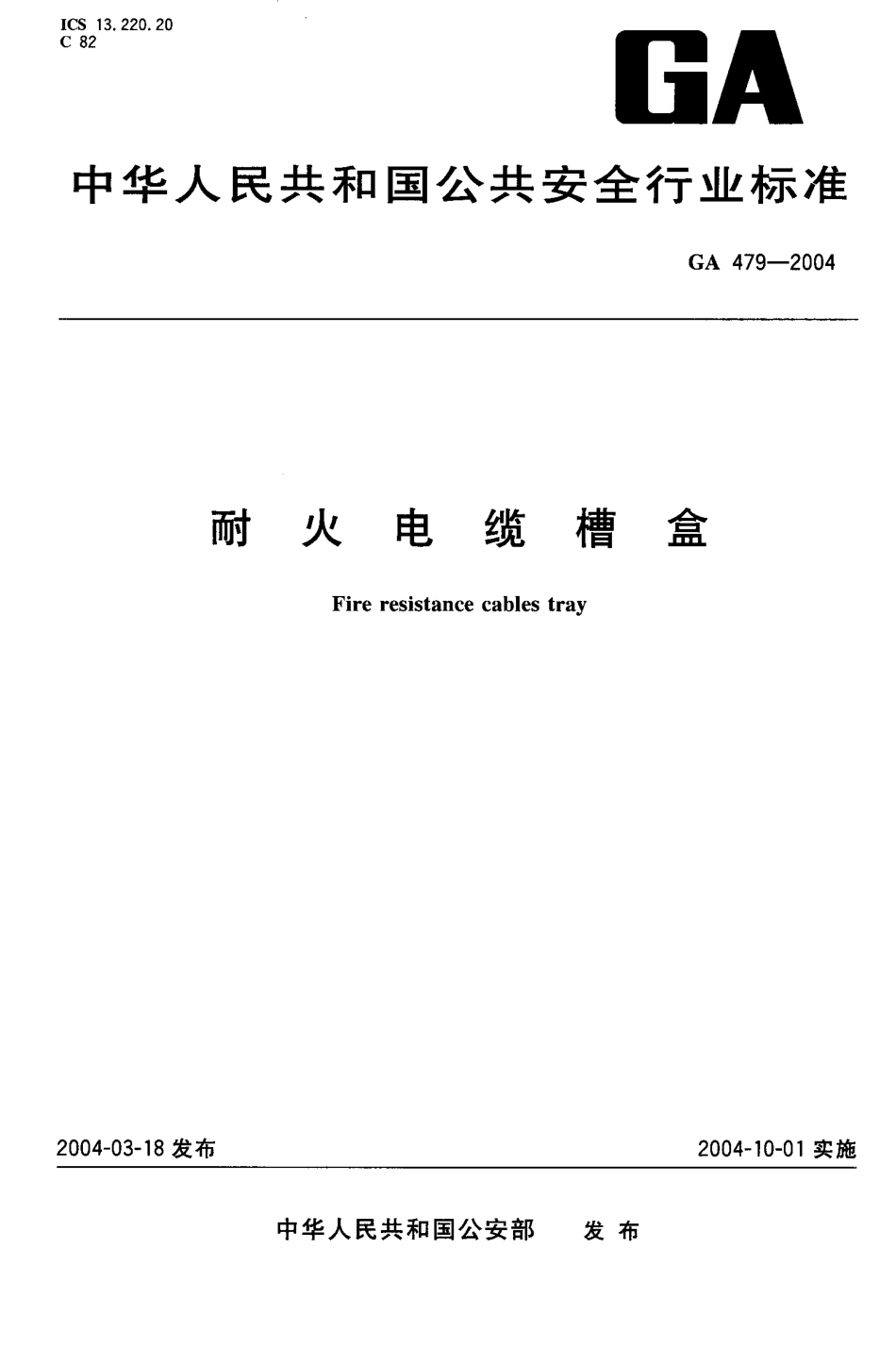

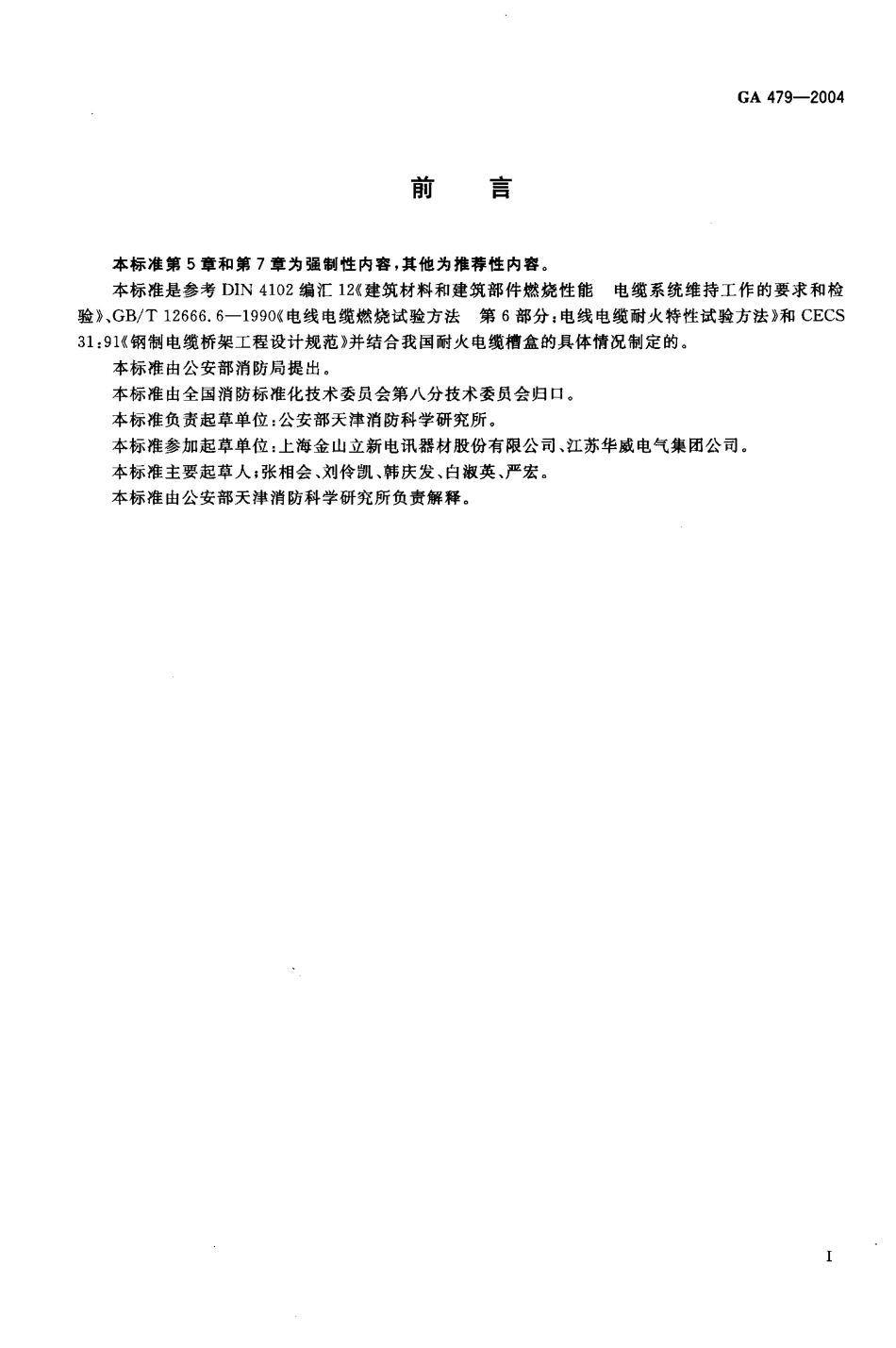

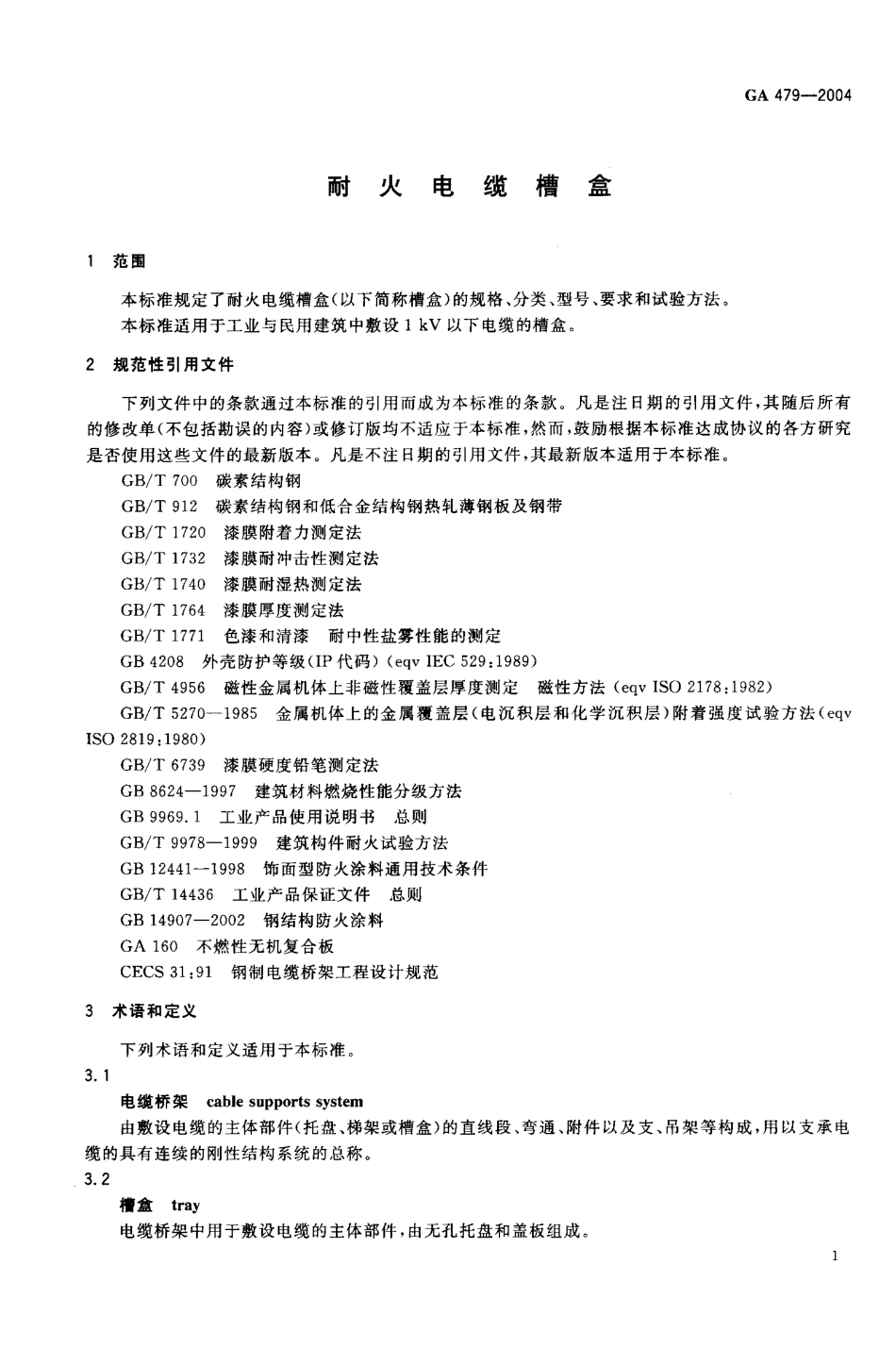

ICS 13. 220. 20C 826 1.1中 华 人 民 共 和 国 公 共 安 全 行 业 标 准GA 4 7 9-2 00 4耐火电缆槽盒Fire resistance cables tray2004-03-18 发布2004- 10-01 实施中华人 民共和国公安部发 布GA 4 7 9-20 04月U吕 本 标 准 第 5 章 和 第 7 章 为 强 制 性 内 容 ，其 他 为 推 荐 性 内 容 。 本标准是参考DIN 4102 编汇12(建筑材料和建筑部件燃烧性能电缆系统维持工作的要求和检验)),GB/ T 12666. 6- 1990《电线电缆燃烧试验方法第 6 部分: 电线电缆耐火特性试验方法》和CECS31:91( 钢制电缆桥架工程设计规范》并结合我国耐火电缆槽盒的具体情况制定的。 本标准由公安部消防局提出。 本标准由全国消防标准化技术委员会第八分技术委员会归口。 本标准负责起草单位:公安部天津消防科学研究所。 本标准参加起草单位:上海金山立新电讯器材股份有限公司、江苏华威电气集团公司。 本标准主要起草人;张相会、刘伶凯、韩庆发、白淑英、严宏。 本标准由公安部天津消防科学研究所负责解释。G A 4 79 -2 00 4耐火电缆槽盒范 围本标准规定了耐火电缆槽盒( 以下简称槽盒)的规格、分类、型号、要求和试验方法。本标准适用于工业与民用建筑中敷设 1 kV 以下电缆的槽盒。规 范 性 引 用 文 件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适应于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 700碳素结构钢 GB/T 912碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 172。 漆膜附着力测定法 GB/ T 1732漆膜耐冲击性测定法 GB/T 174。 漆膜耐湿热测定法 GB/ T 1764漆膜厚度测定法 GB/ T 1771色漆和清漆耐中性盐雾性能的测定 GB 4208外壳防护等级(IP 代码) (eqv IEC 529 :1989) GB/ T 4956磁性金属机体上非磁性覆盖层厚度测定磁性方法 ( eqv ISO 2178:1982) GB/ T 5270- 1985金属机体上的金属覆盖层( 电沉积层和化学沉积层) 附着强度试验方法( eqvISO 2819 :1 980) GB/ T 6739漆膜硬度铅笔测定法 GB 8624- 1997建筑材料燃烧性能分级方法 GB 9969. 1工业产品使用说明书总则 GB/T 9978- 1999 建筑构件耐火试验方法 GB 12441- 1998 饰面型防火涂料通用技术条件 GB/T 14436工业产品保证文件总则 GB 14907- 2002钢结构防火涂料 GA 16。 不燃性无机复合板 CECS 31 :91钢制电缆桥架工程设计规范术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 标 准 。 电缆桥架 cable supports system 由敷设电缆的主体部件(托盘、梯架或槽盒) 的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。3. 2 梅盒tray 电 缆 桥 架 中用 于敷 设 电 缆 的 主 体 部 件 ，由 无 孔 托 盘 和 盖 板 组 成 。G A 4 7 9-2 00 4 无 孔 托 盘cable tray system no hole in base are a 由底板与侧边构成的槽形部件。3 . 4 耐火维持工作时间 fire-re sistance keep work time 在标准温升条件下进行耐火试验，试验开始至槽盒内敷设电缆所连接 3 A 熔丝熔断的时间。3 . 5 附加荷载 additional load 耐火试验时施加在槽盒上的荷载。其值为槽盒的额定荷载( 除槽盒自重、施工、维修等活荷载)与试验时敷设在槽盒内电缆自重的差值。规 格 、分 类 、型 号4. 1规 格 槽盒的规格通常以槽盒内部宽度与高度表示，其常用规格见表 1, 表 1植 盒 常 用规 格单 位 为 毫 米宽度高度4 05 06 0707 51 0 015 02 0 01 0 0△△△2 00△△△△3 0 0△△△△4 0 0△△△△△5 0 0△△△△△△6 0 0△△△△△8 0 0△△△△1 0 0 0△△△1 2 0 0△△注: △ 表示常用规格 。4. 2分 类4. 2. 1按 槽 盒 的 结 .
