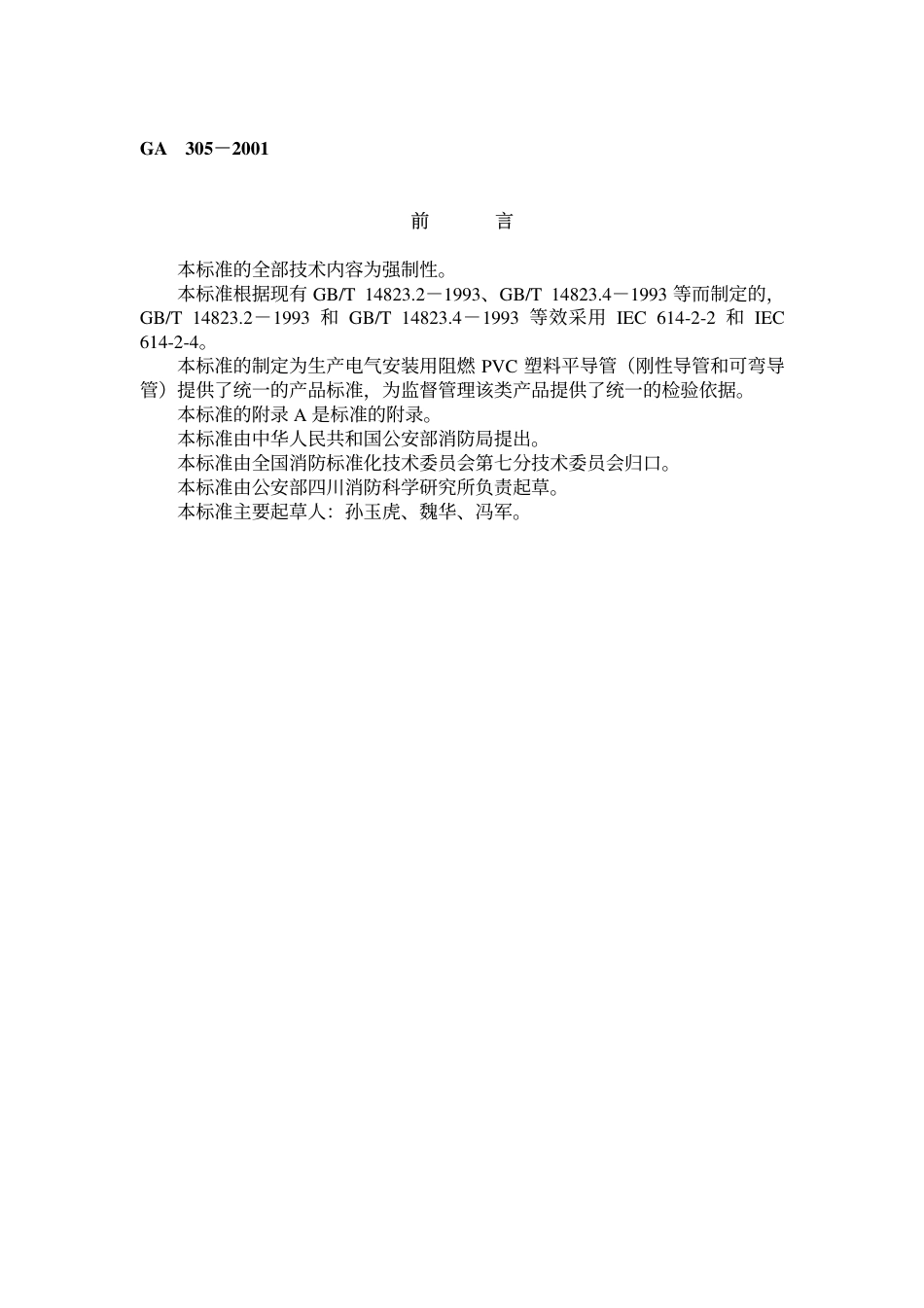

GA 305－2001 前 言 本标准的全部技术内容为强制性。 本标准根据现有 GB/T 14823.2－1993、GB/T 14823.4－1993 等而制定的，GB/T 14823.2－1993 和 GB/T 14823.4－1993 等效采用 IEC 614-2-2 和 IEC 614-2-4。 本标准的制定为生产电气安装用阻燃 PVC 塑料平导管（刚性导管和可弯导管）提供了统一的产品标准，为监督管理该类产品提供了统一的检验依据。 本标准的附录 A 是标准的附录。 本标准由中华人民共和国公安部消防局提出。 本标准由全国消防标准化技术委员会第七分技术委员会归口。 本标准由公安部四川消防科学研究所负责起草。 本标准主要起草人：孙玉虎、魏华、冯军。 中华人民共和国公共安全行业标准 GA 305－2001 电气安装用阻燃 PVC 塑料平导管 通用技术条件 General specifications of plain conduits of flame-retardant PVC plastics for electrical installations 1 范围 本标准规定了电气安装用阻燃 PVC 塑料平导管的技术要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存等。 本标准适用于以聚氯乙稀树脂为主要原料，加入其他添加剂经挤出成型的阻燃刚性和可弯曲自恢复绝缘材料平导管。该产品适用于 2 000 V 以下的工业与建筑工程中的电线电缆保护。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2406－1993 塑料燃烧性能试验方法 氧指数法 GB/T 2408－1996 塑料燃烧性能试验方法 水平法和垂直法 GB/T 2829－1987 周期检查计数抽样程序及抽样表（适用于生产过程稳定性检查） GB/T 8627－1999 建筑材料燃烧或热分解的烟密度试验方法 GB 9969.1－1998 工业产品使用说明书 总则 GB/T 14823.2-1993 电气安装使用导管 特殊要求 刚性绝缘材料平导管 GB/T 14823.4-1993 电气安装使用导管 特殊要求 可弯曲自恢复绝缘材料平导管 3 定义、缩略语 本标准采用下列定义。 3.1 电气安装用阻燃 PVC 平导管 plain conduits of flame-retardant PVC plastics for electrical installations 以聚氯乙烯树脂为主要原料，加入其他添加剂经挤出成型 用于工业与建筑工程中的电线电缆保护的平直导管。 3.2 缩略语 导管 电气安装用阻燃 PVC 塑料平导管 刚性导管 电气安装用阻燃 PVC 塑料刚性绝缘材料平导管 可弯导管 电气安装用阻燃 PVC 塑料可弯曲自恢复绝缘材料平导管 中华人民共和国公安部 2001-08-21 批准 2002-02-01 实施 GA 305－2001 4 分类 4.1 根据机械性能分类 a) 较小机械应力导管（轻型导管）； b) 中等机械应力导管（中型导管）； c) 重型机械应力导管*（重型导管）。 注：*仅适用于刚性导管。 4.1 根据温度分类 根据温度分类见表 1。 表 1 导管温度分类 ℃ 温度通常不低于 温度等级 贮存与运输 使用与安装 长期使用温度范围-5 -5 -5 -5～60 -15 -15 -10 -15～60 -25 -25 -15 -15～60 -45 -45 -15 -15～60 +90 -5 -5 -5～601） +90/-25 -25 -15 -15～601） 1）用于预制混凝土中会短时承受+90℃的温度 4.3 根据弯曲程度分类 a) 刚性导管； b) 可弯导管。 5 要求 5.1 标记、尺寸及结构 5.1.1 标记 a) 经检验，标记应清晰； b) 不合格分类为 C 类。 5.1.2 尺寸 a) 刚性导管 导管内径及外径应符合表 2 规定。 表 2 刚性导管内、外径尺寸 mm 规格 16 20 25 32 40 50 63 外径公差 ±0.3 ±0.4 ±0.5 ±0.6 轻型管 13.7 17.4 22.1 28.6 35.8 45.1 57.0 中型管 13.0 16.9 21.4 27.8 35.4 44.3 - 最小内径 重型管 12.2 15.8 20.6 26.6 34.4 43.2 - b) 可弯导管 导管外径及内径应符合表 3 规定. GA 305－2001 表 3 可弯导管内、外径尺寸 mm 规格 16 20 25 32 40 50 63 外径公差 ±0.3 ±0.4 ±0.5 ±0.6 最小内径 10.7 14.1 18.3 .
