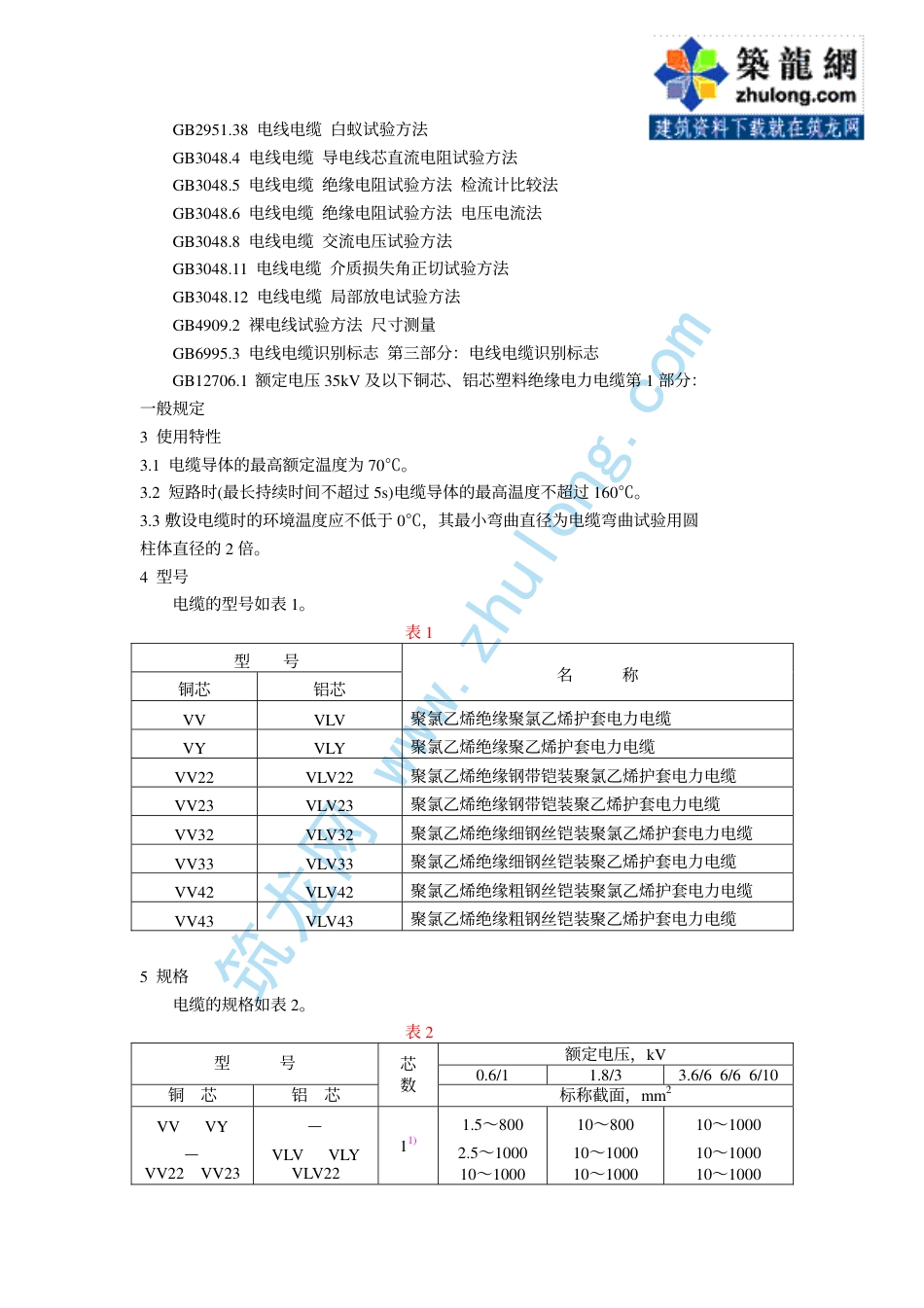

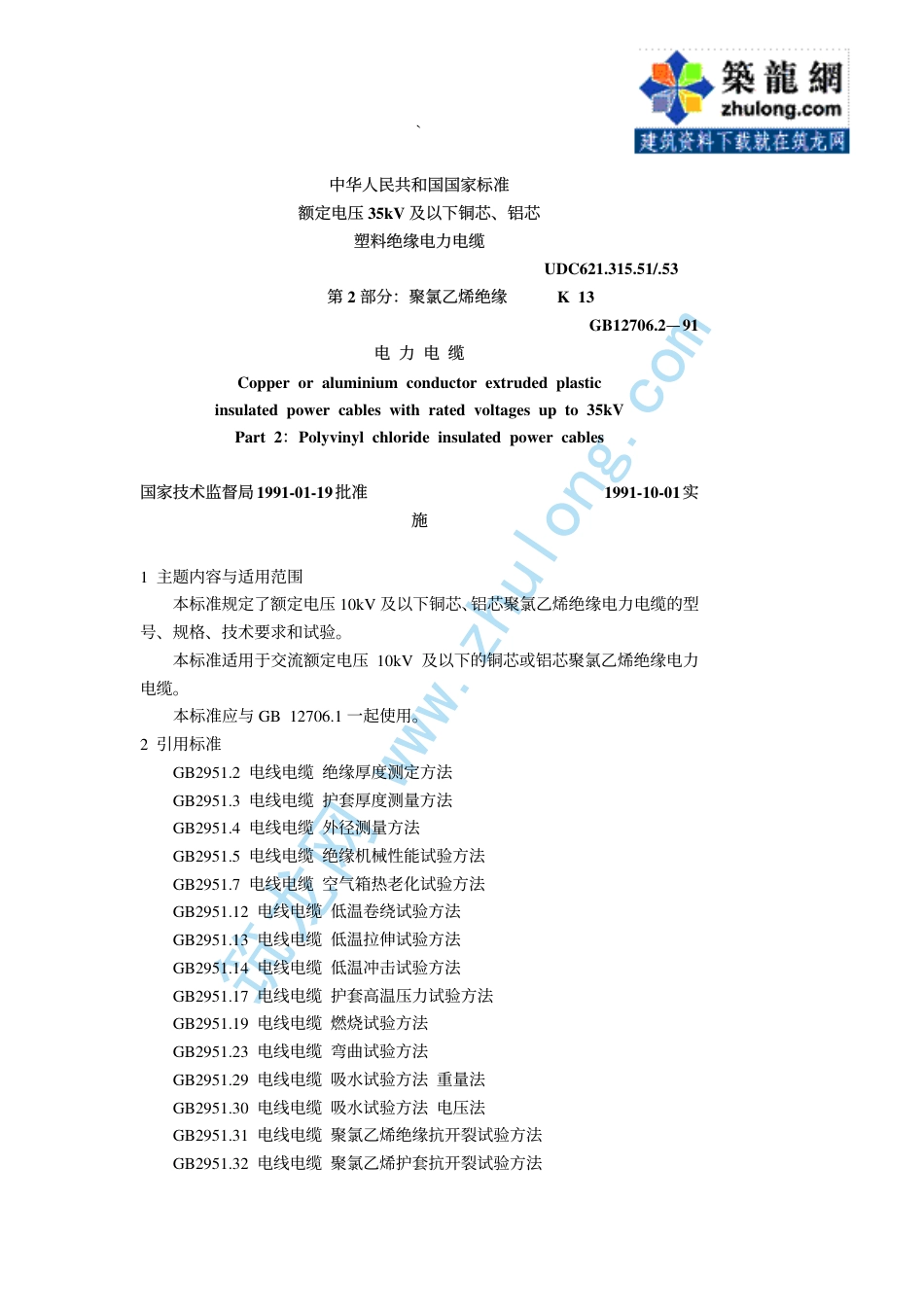

筑龙网 zhulong.com` 中华人民共和国国家标准 额定电压 35kV 及以下铜芯、铝芯 塑料绝缘电力电缆 UDC621.315.51/.53 第 2 部分：聚氯乙烯绝缘 K 13 GB12706.2—91 电 力 电 缆 Copper or aluminium conductor extruded plastic insulated power cables with rated voltages up to 35kV Part 2：Polyvinyl chloride insulated power cables 国家技术监督局1991-01-19批准 1991-10-01实施 1 主题内容与适用范围 本标准规定了额定电压 10kV 及以下铜芯、铝芯聚氯乙烯绝缘电力电缆的型号、规格、技术要求和试验。 本标准适用于交流额定电压 10kV 及以下的铜芯或铝芯聚氯乙烯绝缘电力电缆。 本标准应与 GB 12706.1 一起使用。 2 引用标准 GB2951.2 电线电缆 绝缘厚度测定方法 GB2951.3 电线电缆 护套厚度测量方法 GB2951.4 电线电缆 外径测量方法 GB2951.5 电线电缆 绝缘机械性能试验方法 GB2951.7 电线电缆 空气箱热老化试验方法 GB2951.12 电线电缆 低温卷绕试验方法 GB2951.13 电线电缆 低温拉伸试验方法 GB2951.14 电线电缆 低温冲击试验方法 GB2951.17 电线电缆 护套高温压力试验方法 GB2951.19 电线电缆 燃烧试验方法 GB2951.23 电线电缆 弯曲试验方法 GB2951.29 电线电缆 吸水试验方法 重量法 GB2951.30 电线电缆 吸水试验方法 电压法 GB2951.31 电线电缆 聚氯乙烯绝缘抗开裂试验方法 GB2951.32 电线电缆 聚氯乙烯护套抗开裂试验方法 筑龙网 zhulong.com GB2951.38 电线电缆 白蚁试验方法 GB3048.4 电线电缆 导电线芯直流电阻试验方法 GB3048.5 电线电缆 绝缘电阻试验方法 检流计比较法 GB3048.6 电线电缆 绝缘电阻试验方法 电压电流法 GB3048.8 电线电缆 交流电压试验方法 GB3048.11 电线电缆 介质损失角正切试验方法 GB3048.12 电线电缆 局部放电试验方法 GB4909.2 裸电线试验方法 尺寸测量 GB6995.3 电线电缆识别标志 第三部分：电线电缆识别标志 GB12706.1 额定电压 35kV 及以下铜芯、铝芯塑料绝缘电力电缆第 1 部分：一般规定 3 使用特性 3.1 电缆导体的最高额定温度为 70℃。 3.2 短路时(最长持续时间不超过 5s)电缆导体的最高温度不超过 160℃。 3.3 敷设电缆时的环境温度应不低于 0℃，其最小弯曲直径为电缆弯曲试验用圆柱体直径的 2 倍。 4 型号 电缆的型号如表 1。 表 1 型 号 铜芯 铝芯 名 称 VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆 VY VLY 聚氯乙烯绝缘聚乙烯护套电力电缆 VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 VV32 VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 VV33 VLV33 聚氯乙烯绝缘细钢丝铠装聚乙烯护套电力电缆 VV42 VLV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 VV43 VLV43 聚氯乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆 5 规格 电缆的规格如表 2。 表 2 额定电压，kV 型 号 0.6/1 1.8/3 3.6/6 6/6 6/10 铜 芯 铝 芯 芯 数 标称截面，mm2 VV VY — VV22 VV23 — VLV VLY VLV22 11) 1.5～800 2.5～1000 10～1000 10～800 10～1000 10～1000 10～1000 10～1000 10～1000 筑龙网 zhulong.comVLV23 VV VY — VV22 VV23 — VLV VLY VLV22 VLV23 2 1.5～185 2.5～185 4～185 10～185 10～185 10～185 10～150 10～150 10～150 VV VY — VV22 VV23 VV32 VV33 VV42 VV43 — VLV LVY VLV22 VLV23 VLV32 VLV33 VLV42 VLV43 3 1.5～185 2.5～185 4～185 10～300 10～300 10～300 — — 10～300 10～300 10～300 16～300 16～300 VV VY VV22 VV23 VLV VLV VLV22 VLV23 3+1 4～300 4～300 10～300 10～300 — — VV VY VV22 VV23 VLV VLV VLV22 VLV23 4 4～185 4～185 10～185 10～185 — — 注：1)单芯电缆铠装应采用非磁性材料或采用减.
