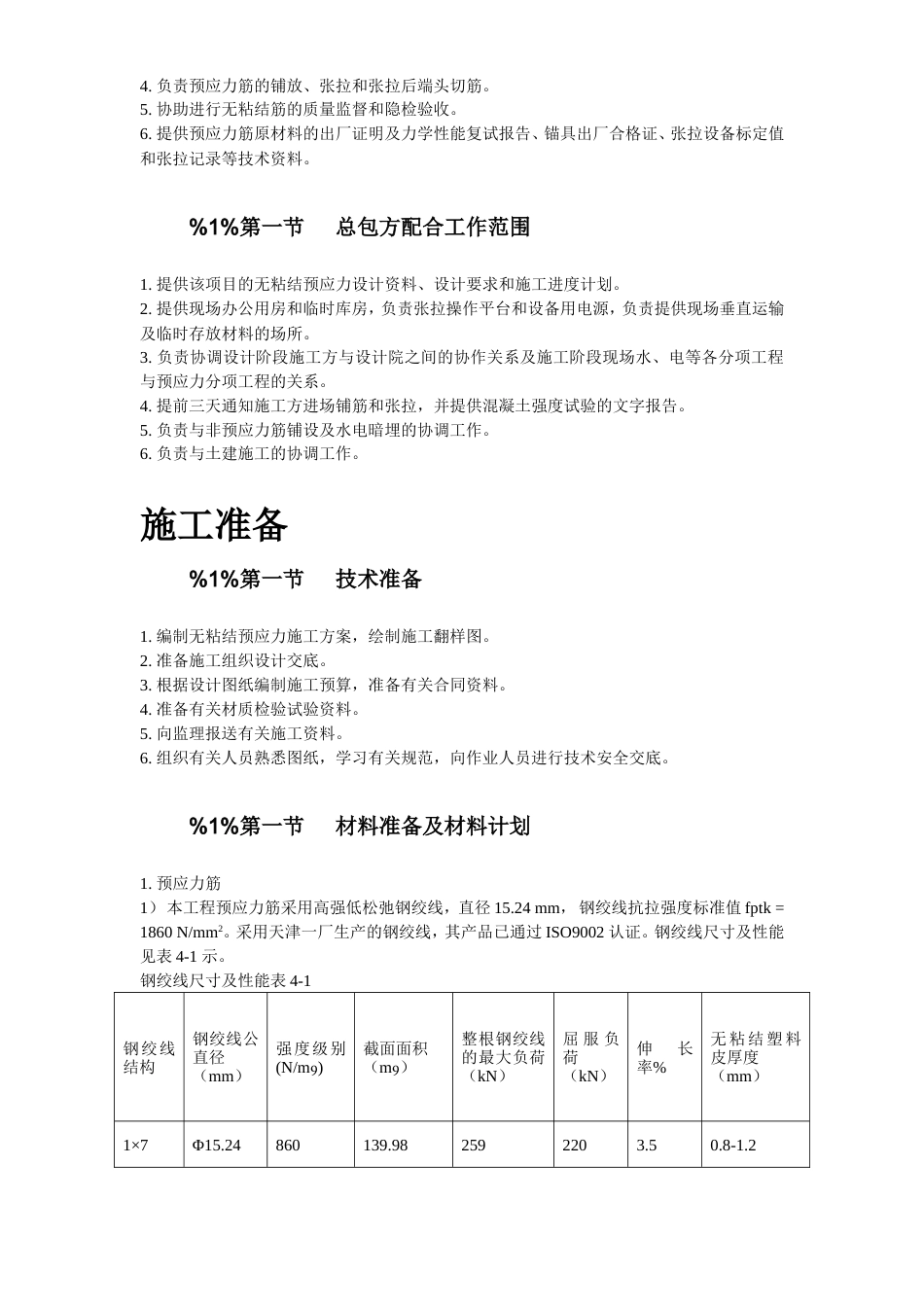

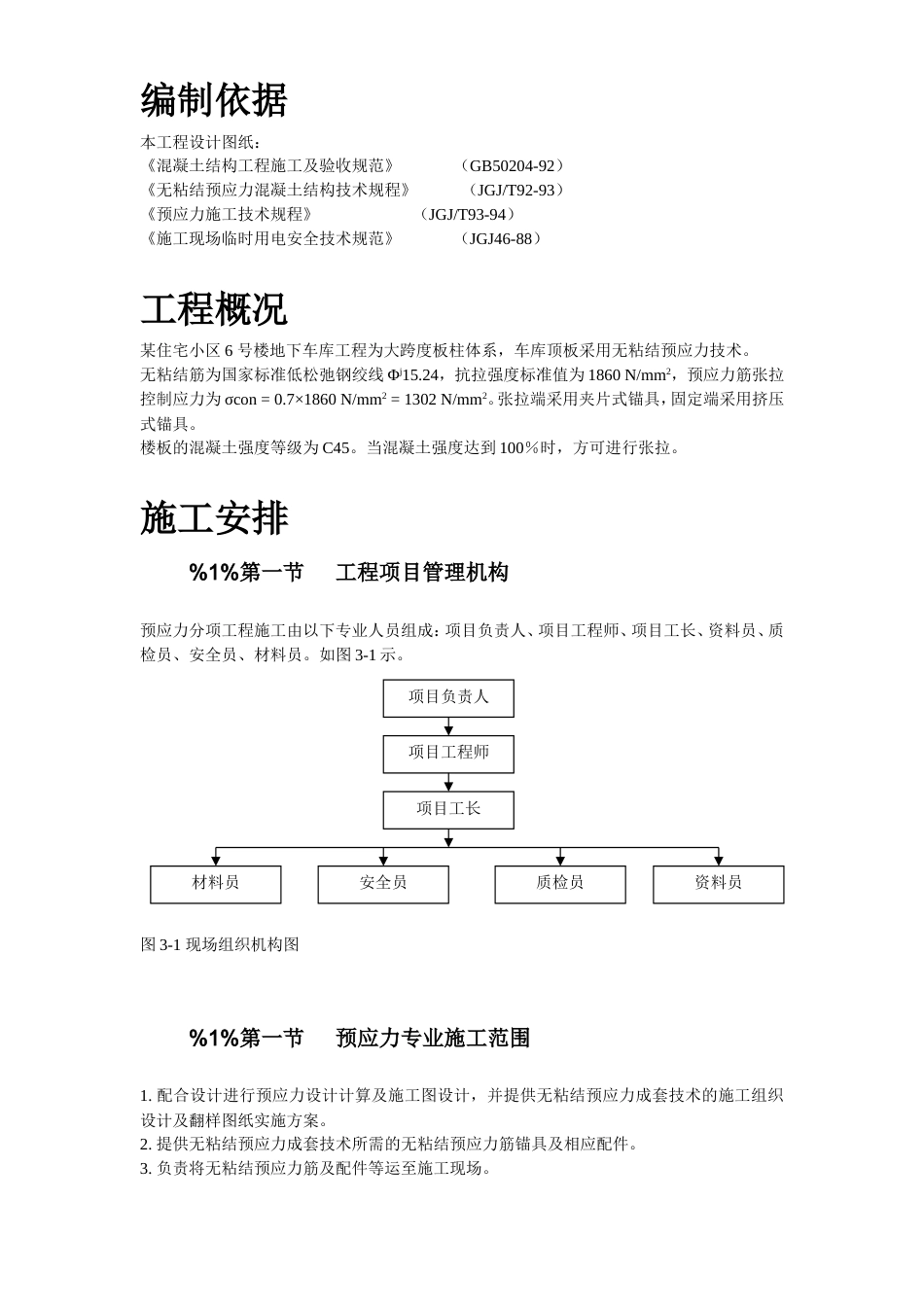

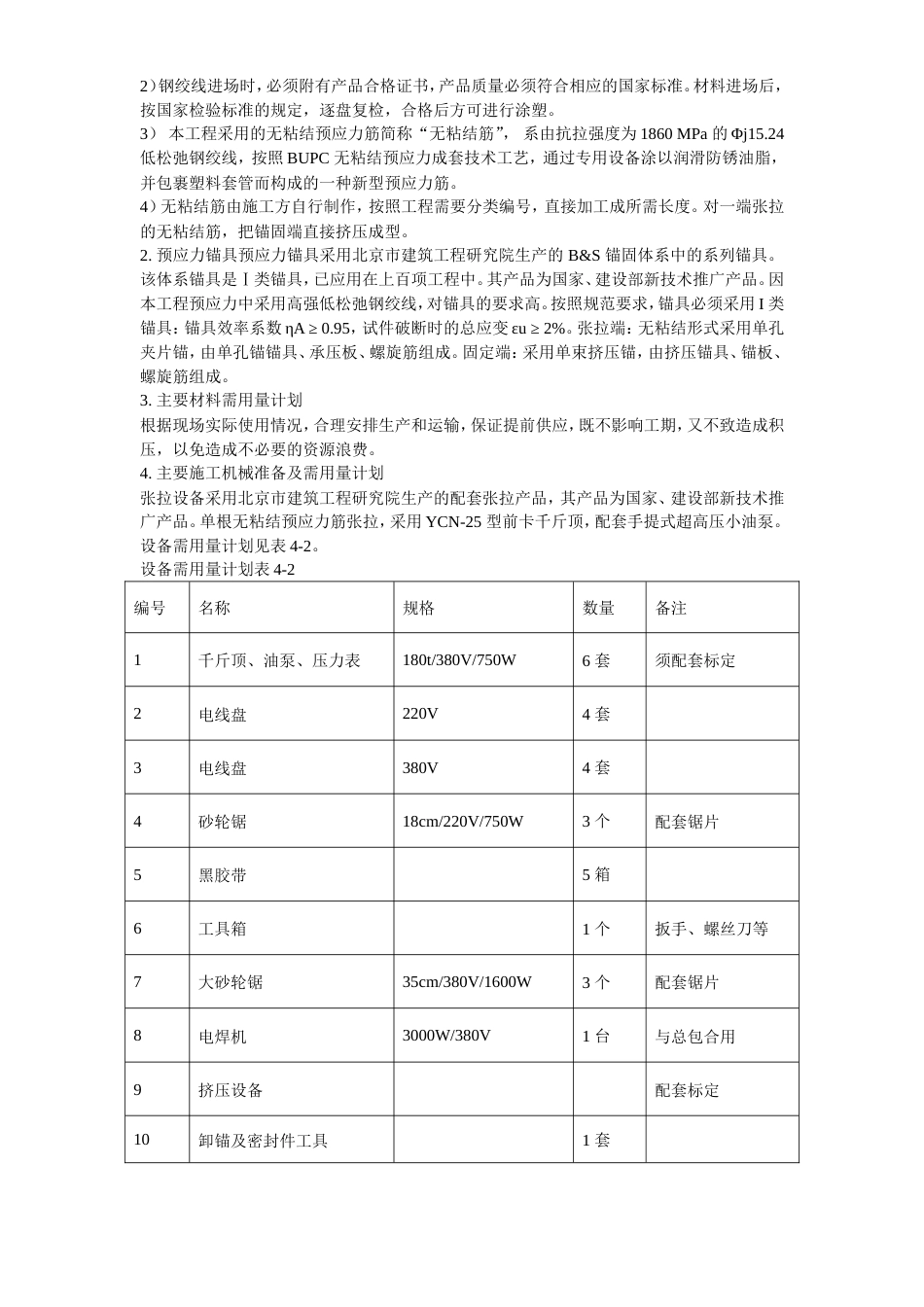

编制依据本工程设计图纸：《混凝土结构工程施工及验收规范》 （GB50204-92）《无粘结预应力混凝土结构技术规程》 （JGJ/T92-93）《预应力施工技术规程》 （JGJ/T93-94）《施工现场临时用电安全技术规范》 （JGJ46-88）工程概况某住宅小区 6 号楼地下车库工程为大跨度板柱体系，车库顶板采用无粘结预应力技术。无粘结筋为国家标准低松弛钢绞线 Φj15.24，抗拉强度标准值为 1860 N/mm2，预应力筋张拉控制应力为 σcon = 0.7×1860 N/mm2 = 1302 N/mm2。张拉端采用夹片式锚具，固定端采用挤压式锚具。楼板的混凝土强度等级为 C45。当混凝土强度达到 100％时，方可进行张拉。施工安排%1%第一节工程项目管理机构预应力分项工程施工由以下专业人员组成：项目负责人、项目工程师、项目工长、资料员、质检员、安全员、材料员。如图 3-1 示。图 3-1 现场组织机构图%1%第一节预应力专业施工范围1. 配合设计进行预应力设计计算及施工图设计，并提供无粘结预应力成套技术的施工组织设计及翻样图纸实施方案。2. 提供无粘结预应力成套技术所需的无粘结预应力筋锚具及相应配件。3. 负责将无粘结预应力筋及配件等运至施工现场。项目负责人项目工程师项目工长材料员安全员质检员资料员4. 负责预应力筋的铺放、张拉和张拉后端头切筋。5. 协助进行无粘结筋的质量监督和隐检验收。6. 提供预应力筋原材料的出厂证明及力学性能复试报告、锚具出厂合格证、张拉设备标定值和张拉记录等技术资料。%1%第一节总包方配合工作范围1. 提供该项目的无粘结预应力设计资料、设计要求和施工进度计划。2. 提供现场办公用房和临时库房，负责张拉操作平台和设备用电源，负责提供现场垂直运输及临时存放材料的场所。3. 负责协调设计阶段施工方与设计院之间的协作关系及施工阶段现场水、电等各分项工程与预应力分项工程的关系。4. 提前三天通知施工方进场铺筋和张拉，并提供混凝土强度试验的文字报告。5. 负责与非预应力筋铺设及水电暗埋的协调工作。6. 负责与土建施工的协调工作。施工准备%1%第一节技术准备1. 编制无粘结预应力施工方案，绘制施工翻样图。2. 准备施工组织设计交底。3. 根据设计图纸编制施工预算，准备有关合同资料。4. 准备有关材质检验试验资料。5. 向监理报送有关施工资料。6. 组织有关人员熟悉图纸，学习有关规范，向作业人员进行技术安全交底。 %1%第一节材料准备及材料计划1. 预应力筋1） 本工程预应力筋采用高强低松弛钢绞线，直径 15.24 mm， 钢绞线抗拉强度标准值 fptk = 1860 N/mm2。采用天津一厂生产的钢绞线，其产品已通过 ISO9002 认证。钢绞线尺寸及性能见表 4-1 示。钢绞线尺寸及性能表 4-1钢绞线结构钢绞线公直径（mm）强度级别(N/m)截面面积（m）整根钢绞线的最大负荷（kN）屈 服 负荷（kN）伸长率%无粘结塑料皮厚度（mm）1×7Φ15.24860139.982592203.50.8-1.22）钢绞线进场时，必须附有产品合格证书，产品质量必须符合相应的国家标准。材料进场后，按国家检验标准的规定，逐盘复检，合格后方可进行涂塑。3） 本工程采用的无粘结预应力筋简称“无粘结筋”， 系由抗拉强度为 1860 MPa 的 Φj15.24 低松弛钢绞线，按照 BUPC 无粘结预应力成套技术工艺，通过专用设备涂以润滑防锈油脂，并包裹塑料套管而构成的一种新型预应力筋。4）无粘结筋由施工方自行制作，按照工程需要分类编号，直接加工成所需长度。对一端张拉的无粘结筋，把锚固端直接挤压成型。2. 预应力锚具预应力锚具采用北京市建筑工程研究院生产的 B&S 锚固体系中的系列锚具。该体系锚具是Ⅰ类锚具，已应用在上百项工程中。其产品为国家、建设部新技术推广产品。因本工程预应力中采用高强低松弛钢绞线，对锚具的要求高。按照规范要求，锚具必须采用 I 类锚具：锚具效率系数 ηA ≥ 0.95，试件破断时的总应变 εu ≥ 2%。张拉端：无粘结形式采用单孔夹片锚，由单孔锚锚具、承压板、螺旋筋组成。固定端：采用单束挤压锚，由挤压锚具、锚板、螺旋筋组成。3. 主要材料需用量计划根据现场实际使用情况，合理安排生产和运输，保证提前供应，既不...
