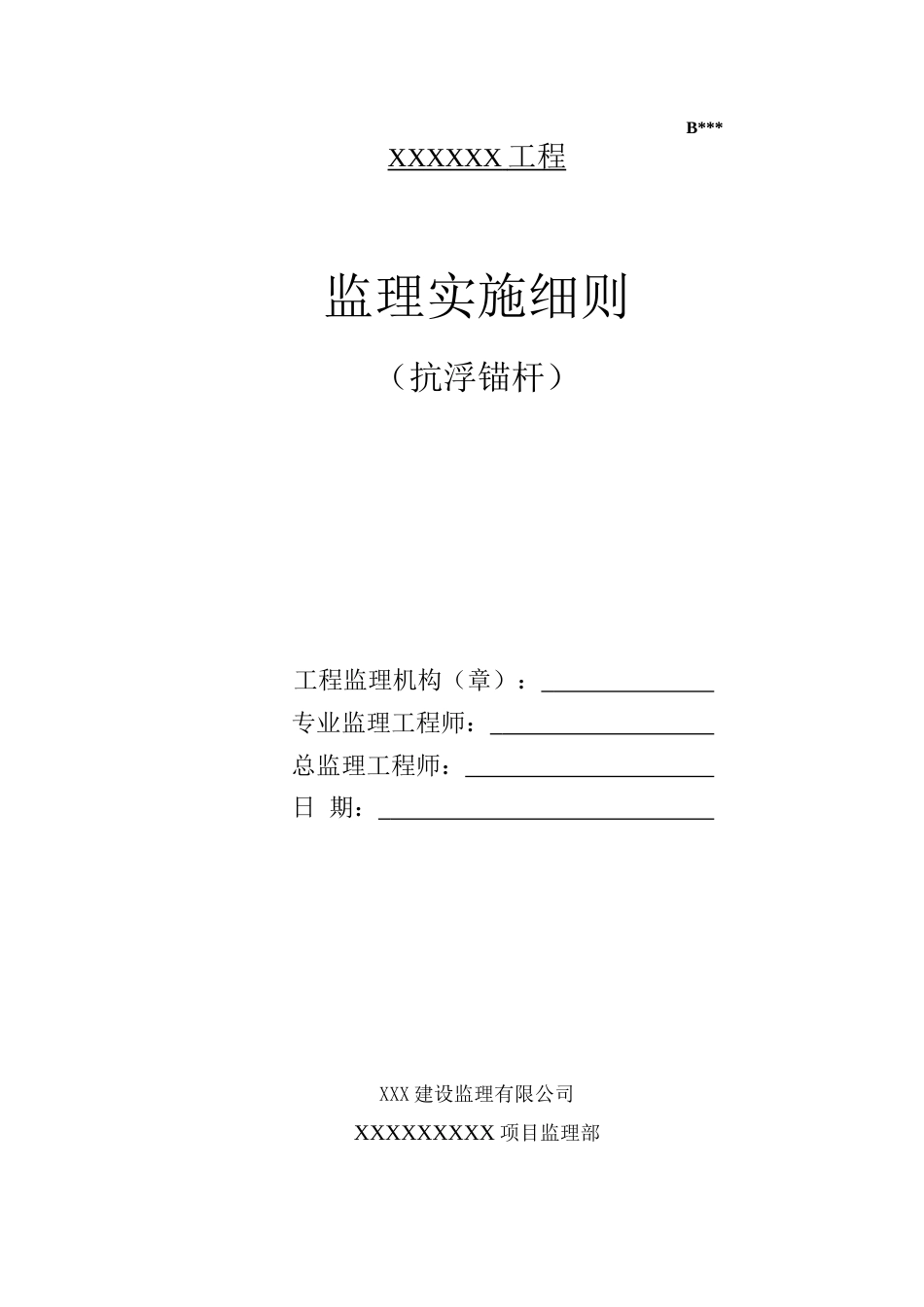

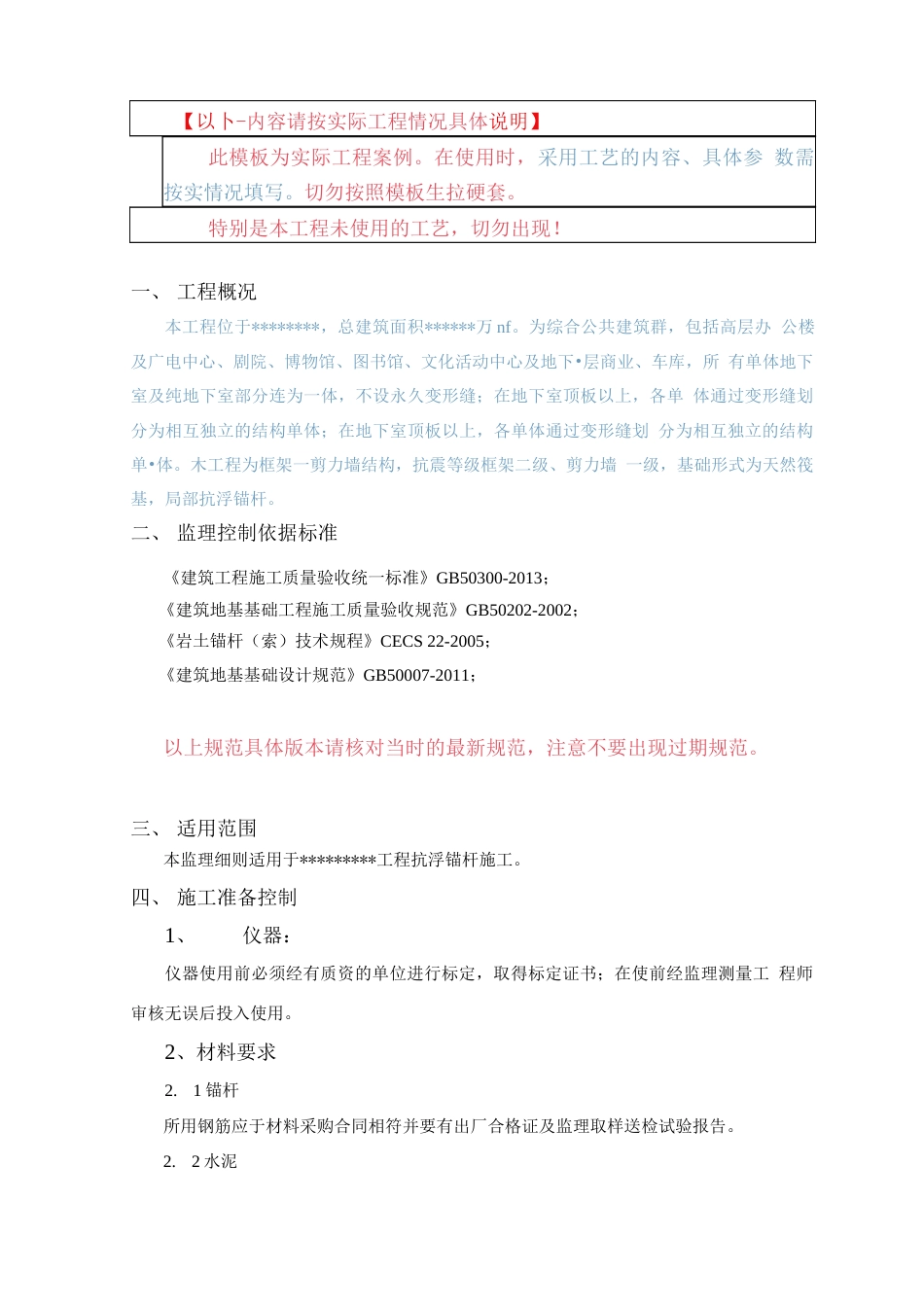

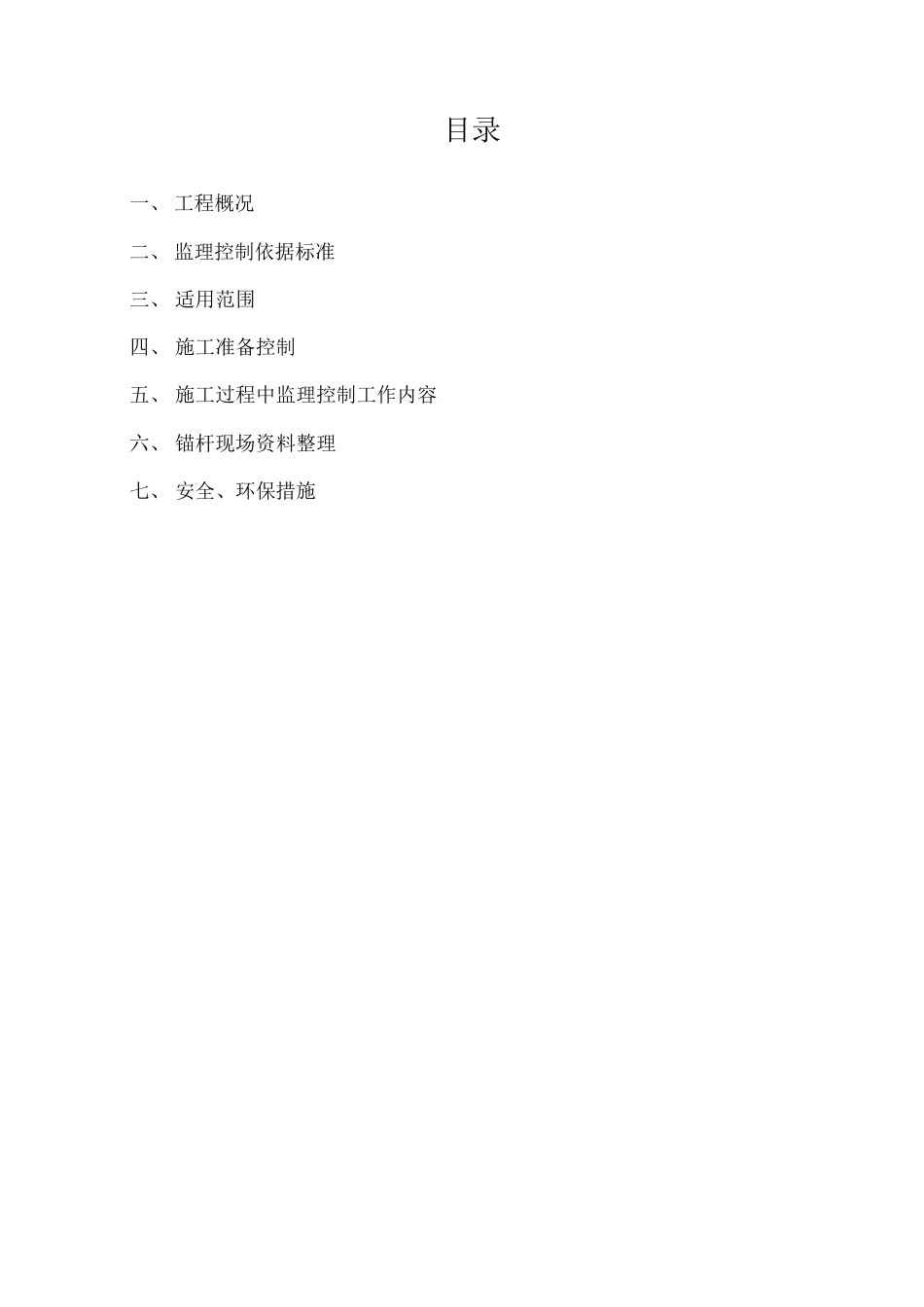

B***XXXXXX 工程 监理实施细则（抗浮锚杆）工程监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： XXX 建设监理有限公司XXXXXXXXX 项目监理部目录一、 工程概况二、 监理控制依据标准三、 适用范围四、 施工准备控制五、 施工过程中监理控制工作内容六、 锚杆现场资料整理七、 安全、环保措施【以卜-内容请按实际工程情况具体说明】此模板为实际工程案例。在使用时，采用工艺的内容、具体参 数需按实情况填写。切勿按照模板生拉硬套。特别是本工程未使用的工艺，切勿出现！一、 工程概况本工程位于********，总建筑面积******万 nf。为综合公共建筑群，包括高层办 公楼及广电中心、剧院、博物馆、图书馆、文化活动中心及地下•层商业、车库，所 有单体地下室及纯地下室部分连为一体，不设永久变形缝；在地下室顶板以上，各单 体通过变形缝划分为相互独立的结构单体；在地下室顶板以上，各单体通过变形缝划 分为相互独立的结构单•体。木工程为框架一剪力墙结构，抗震等级框架二级、剪力墙 一级，基础形式为天然筏基，局部抗浮锚杆。二、 监理控制依据标准《建筑工程施工质量验收统一标准》GB50300-2013；《建筑地基基础工程施工质量验收规范》GB50202-2002；《岩土锚杆（索）技术规程》CECS 22-2005；《建筑地基基础设计规范》GB50007-2011；以上规范具体版本请核对当时的最新规范，注意不要出现过期规范。三、 适用范围本监理细则适用于*********工程抗浮锚杆施工。四、 施工准备控制1、仪器：仪器使用前必须经有质资的单位进行标定，取得标定证书；在使前经监理测量工 程师审核无误后投入使用。2、材料要求2.1 锚杆所用钢筋应于材料采购合同相符并要有出厂合格证及监理取样送检试验报告。2.2 水泥水泥釆用 42. 5 号普通硅酸盐水泥；要有出厂合格证及监理取样送检试验报告。2.3 砂砂釆用中细砂；使用前进行试验。2.4 水水用 pH 值小于 4 的水；用 PH 试纸测试；3、主要机具设备3.1 成孔机具设备釆用旋转冲击式钻孔机。使用前要经监理审核相关证件资料，无误后投入使用；3.2 灌浆机具设备釆用的灰浆搅拌机、压浆泵使用前要经监理审核相关证件资料，无误后投入使用。五、施工过程中监理控制工作内容（一）本工程锚杆说明：锚杆杆体：1.锚杆杆体主筋釆用 3 根直径 28 螺纹钢筋（HRB400）, 3 根主筋每隔 1000mm 点 焊连接。2.锚杆主筋每隔 2000mm 设一组居中支架以保证主筋能居于钻孔中心，居中支架 如锚杆详图中所示；3.杆体的制件，储存宜工厂或施工现场的专门作业棚内进行，制作前钢筋应平 直，除油和除锈。钢筋接长时应釆用专用连接器4.加工完成的杆体在存储，搬运和安放时，应避免机械损伤，介质侵蚀和污染。5.加工完成的杆体不宜长期存放，且不得露天存放；对长期存放的杆体，在使 用前必须进行严格检查。6.杆体放入钻孔前，应检查杆体质量，确保满足设计要求。安放杆体时，应防 止扭压和弯曲，注浆管宜随杆体一同放入孔内。钻孔：1.钻孔直径应不小于 150mm；孔距误差不应大于 100mm；钻孔轴线的倾斜率不应 大于锚杆长度的 2%；2.钻孔应进入第 3 层中风化页岩或第 4 层中风化石灰岩不小于 3M；应在钻杆上 作出控制深度的标尺，以保证孔深不小于设计长度；3. 钻孔作业不得扰动周围土层;4. 锚杆放人钻孔前，将孔道内的土屑清理干净；注浆：1.为有效保护锚杆主筋不受腐蚀，本工程锚杆釆用全长灌浆，灌浆料应符合下列 要求1).水泥釆用普通硅酸盐水泥，其强度不低于 42. 5MPa；2).砂釆用中细沙，含泥量不大于 3%,含云仔、有机质硫化物和硫酸盐等有害物 质不大于 1%；3).浆体水灰比不大于 0. 5；2.为有效保证锚杆质量，本工程锚杆釆用二次灌浆法1).第一次注浆，注浆材料为 M30 水泥砂浆，水灰比为 0. 38〜0. 45,注浆压力 大于 0. 5MPa,注浆作业从孔底开始，自下而上连续浇注，直至孔口溢出浆液，注浆 充盈系数不小于1. 0;2).二次注浆应在一次注浆形成的注浆体强度达到 5. OMPa 后进行，注浆材料采 用水灰比为 0. 45 的纯水泥浆，注浆压力不小于 4. OMPa,持续时间不小 5...
