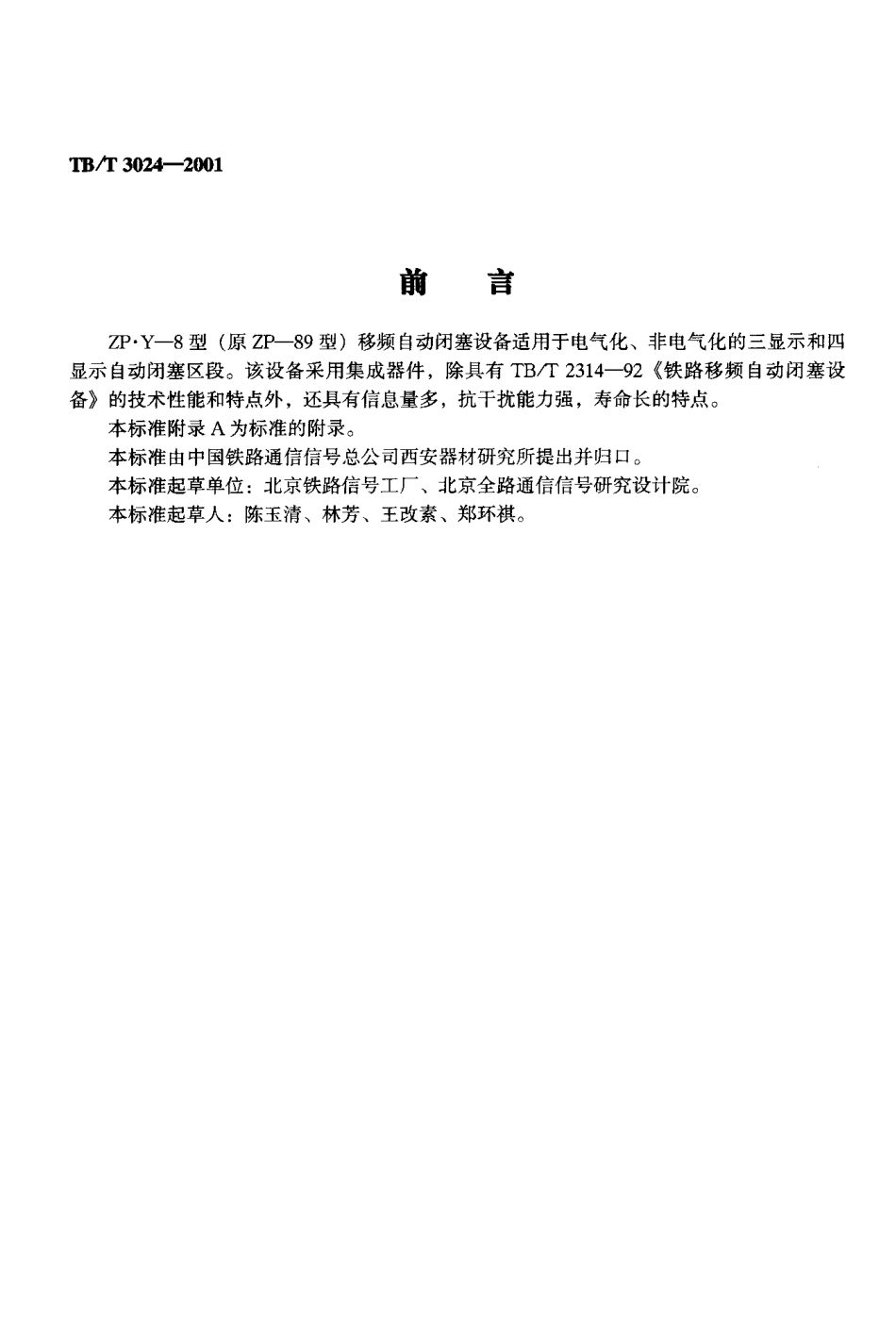

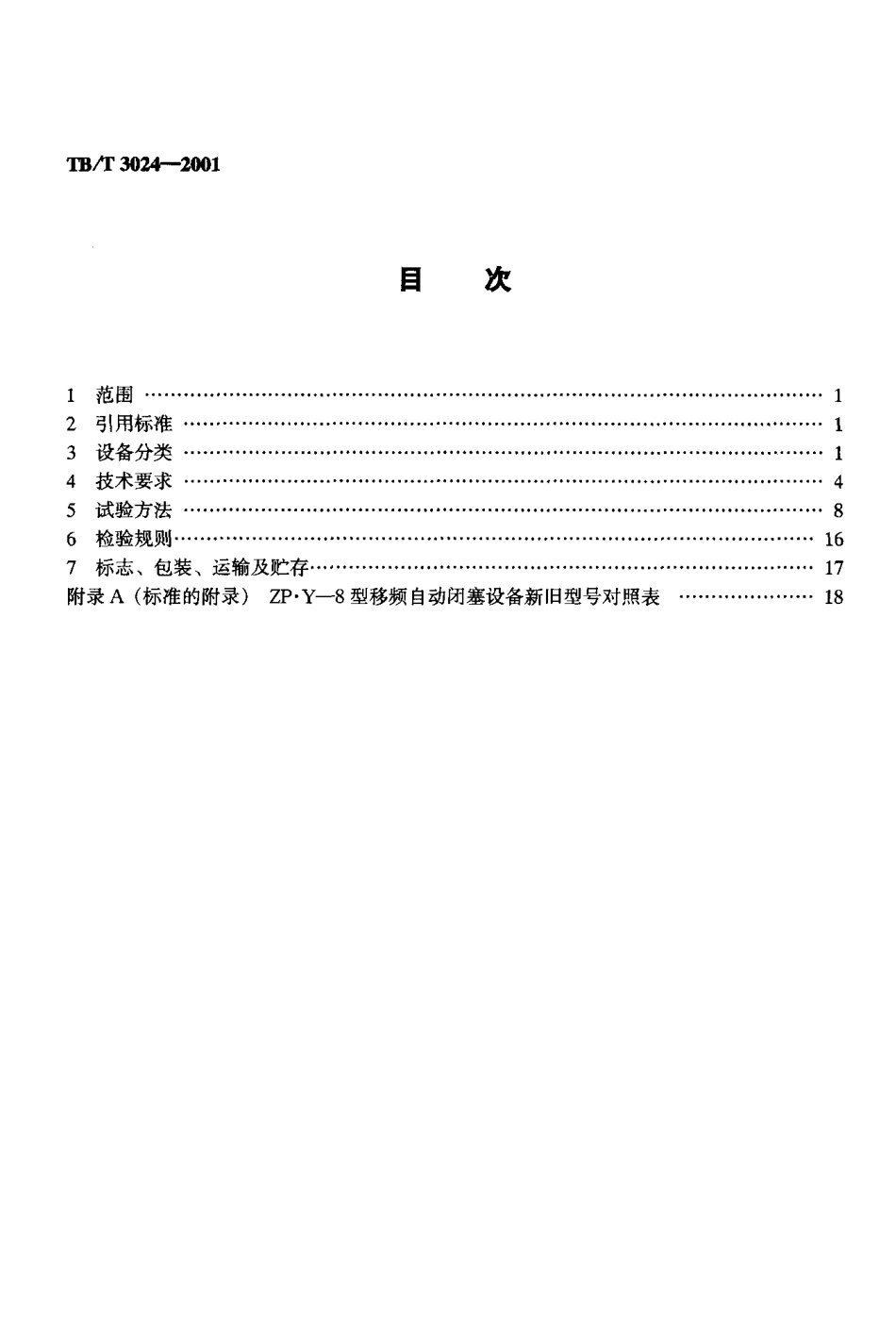

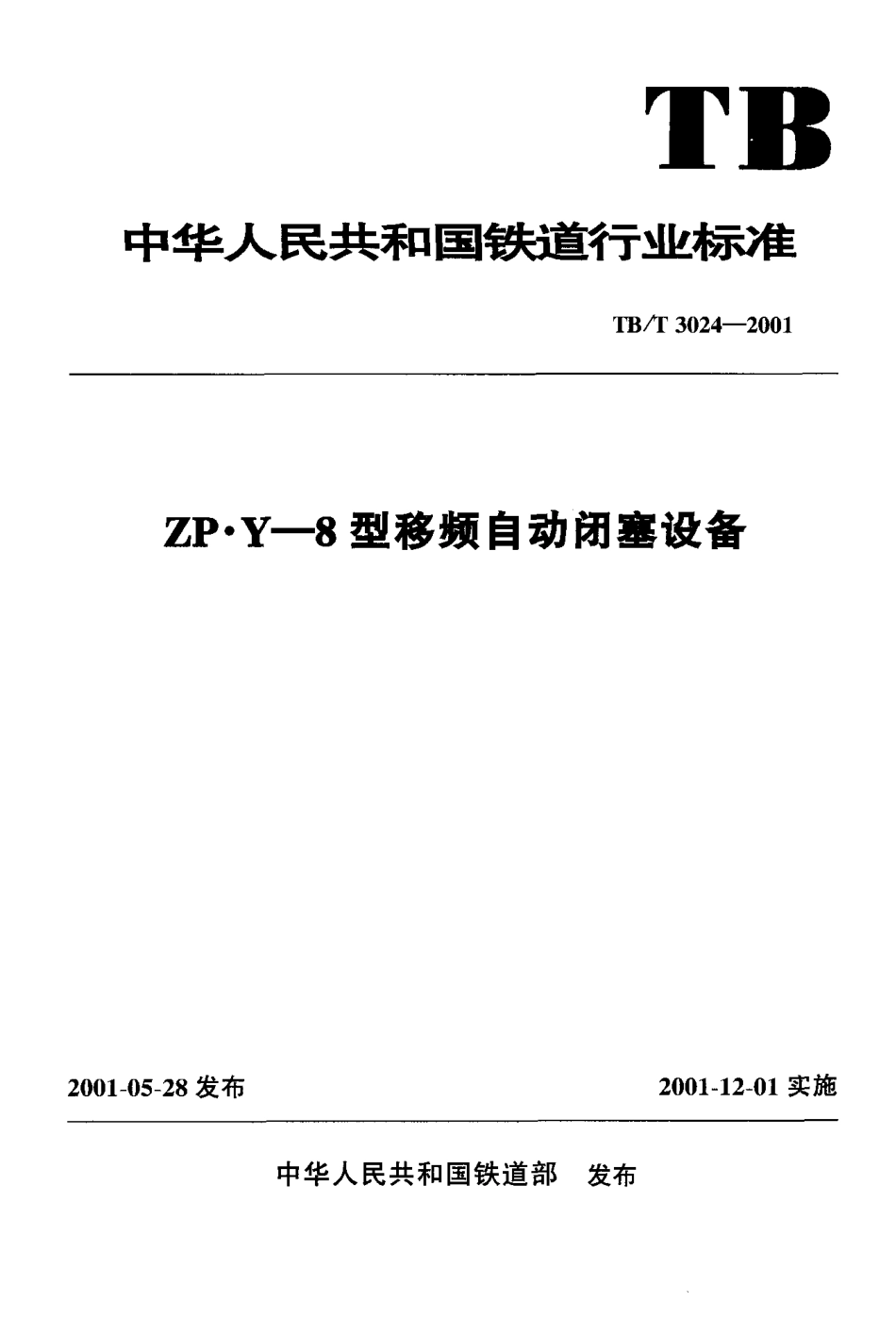

T B中华 夕火民共 和 国r}}_} 首行 业w 佳TB /'f 30 24-200 1ZP " Y- 8 型移频 自动闭塞设备2001-05-28 发布2001-12-01 实施中华人民共和国铁道部发布TB PT 3024-2001目次围范引用标准设备分类技术要求试验方法检 验 规 则内力Jq心﹂衬匕，尹R，IJ.上，上标志、包装、运输及贮存611附录A (标准的附录)ZP - Y- 8 型移频自动闭塞设备新旧型号对照表T B 汀 3024-2001前言 ZP - Y- 8 型 (原ZP- 89 型) 移频自动闭塞设备适用于电气化、非电气化的三显示和四显示 自动闭塞区段。该设备采用集成器件，除具有 TB/ 1' 2314- 92 《铁路移频 自动闭塞设备》的技术性能和特点外，还具有信息量多，抗干扰能力强，寿命长的特点。 本标准附录 A 为标准的附录。 本标准由中国铁路通信信号总公司西安器材研究所提出并归口。 本标准起草单位: 北京铁路信号工厂、北京全路通信信号研究设计院。 本标准起草人: 陈玉清、林芳、王改素、郑环棋。中 华 人 民 共 和 国 铁 道 行 业 标 准T B /'r 3 0 24 -20 0 1ZP " Y- 8 型移频 自动闭塞设备范 围 本标准规定了ZP " Y- 8 型移频自动闭塞设备的分类、技术要求、试验方法、标志、包装、运输和贮存 本标准适用于电气化和非电气化区段使用的 ZP " Y- 8 型移频自动闭塞设备设备) 的设计、制造、检验和维修。检 验 规 则 、〔以 下 简 称2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性 GB 191- 2000包装储运图示标志 GB 2423.1- 89电工电子产品基本环境试验规程 试验A: 低温试验方法 GB 2423.2- 89电工电子产品基本环境试验规程 试验B: 高温试验方法 GB/1' 2423.3- 93电工电子产品基本环境试验规程 试验ca: 恒定湿热试验方法 GB/r 2423.10- 1995电工电子产品环境试验第2 部分: 试验方法试验 Fc和导则: 振动 (正弦) GB 2423.21- 91 电工电子产品基本环境试验规程 试验M: 低气压试验方法 GB 2829- 87周期检查计数抽样程序及抽样表 GB/1' 17626.3- 1998电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 TB 1447- 82 信号产品的绝缘电阻 TB 1448- 82 通信信号产品的绝缘耐压 TB 1498- 84 铁路通信信号产品包装技术条件3设 备分 类 该设备分区间移频自动闭塞和站内电码化两部分。 区间移频自动闭塞设备分室内和室外两部分，室内设备包括移频自动闭塞集中柜、防雷柜。移频自动闭塞集中柜内安装电源盘、发送盘、接收盘、衰耗盘、滤波盘 (电气化区段)、检测盘; 防雷柜内安装集中移频室内防雷单元、电缆模拟网络箱。电气化区段室外设备由轨中华人民共和国铁道部2001-05-28 批准2001-12-01 实施 1TB/' r 30 24 -20 01道匹配抑制器和轨道防雷组合组成。轨道匹配抑制器由防雷变压器和抑制器组成。非电气化区段室外设备即轨道防雷单元，它由轨道匹配抑制器、轨道变压器及防雷器件组成。 站内电码化部分包括移频 自动闭塞站内集中柜和防雷柜。移频自动闭塞站内集中柜安装电源盘、发送盘和检测盘。防雷柜中安装室内防雷单元。3 .1集中柜型号及名称见表t o 表 1集中柜型号及名称序号名称型号备注I移频 自动 闭塞集 中柜Z P"G JY I-8三个 闭塞分 区2移频 自动 闭塞集 中柜Z P"GJ Y 2-8四个 闭塞分 区3移 频 自动 闭塞站 内集 中柜ZP "GJ NY-8王个组匣4防雷柜G 1之3 .2电气化区段设备型号及名称见表2; 电气化区段防雷设备型号及名称见表30 表 z电气化区段设备型号及名称序号名称型号备注I移 频电源 盘ZP. P Y电气化 、非电气 化通用2电气化移 频发送 盘ZP " PFl -D550- 850 Ha, 输出功 率 30 W3电气 化移 频无选 频接收盘ZP"PJW -D550- 850 Hz，无选频4电气 化移 频衰耗 盘一 ZP"PS- D5一电气化移频检，。盘ZP. 」气卜 D用于区 间 30 W 发送双机 检测6移频 滤波 盘ZP " PL-D550 - 8.
