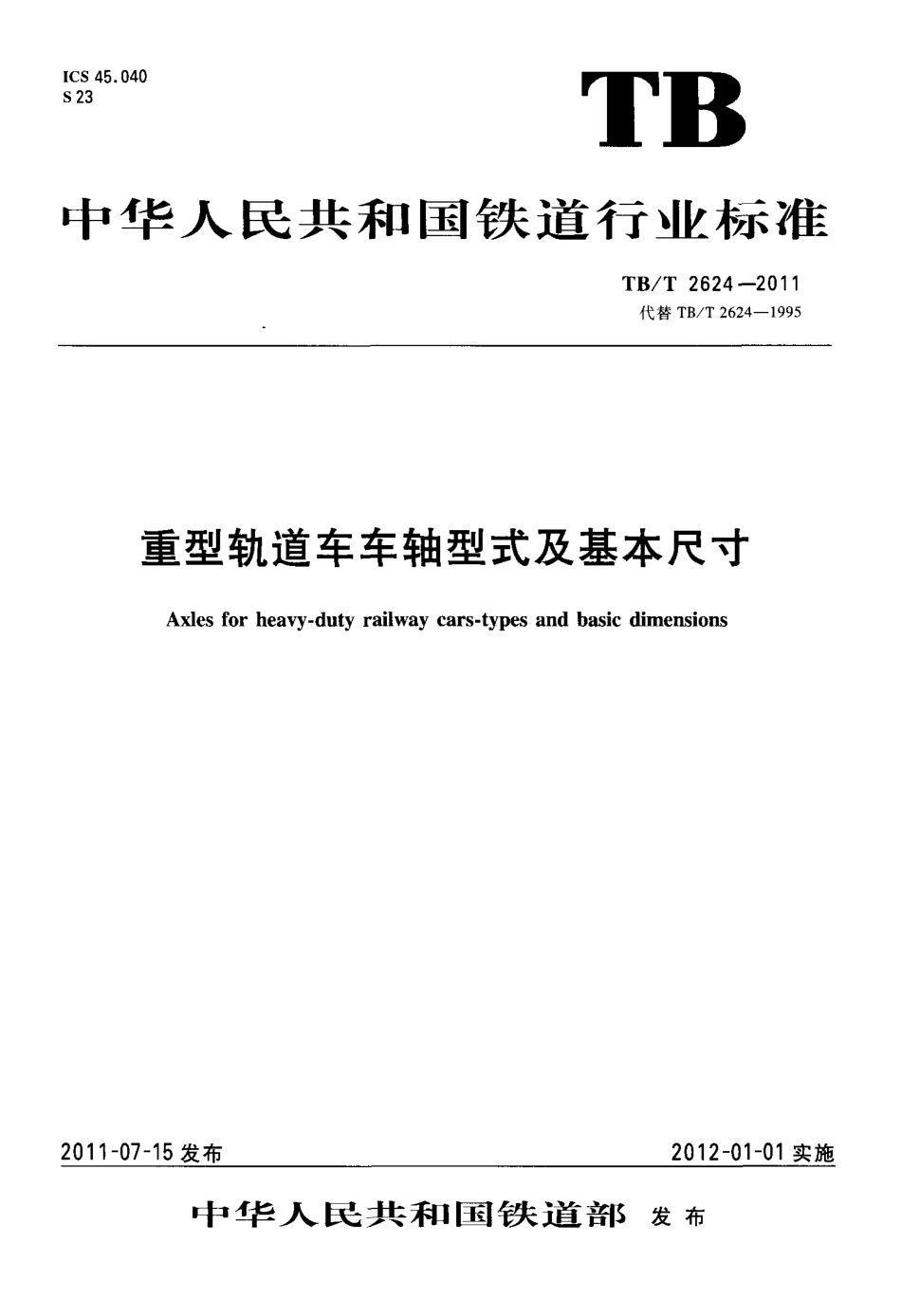

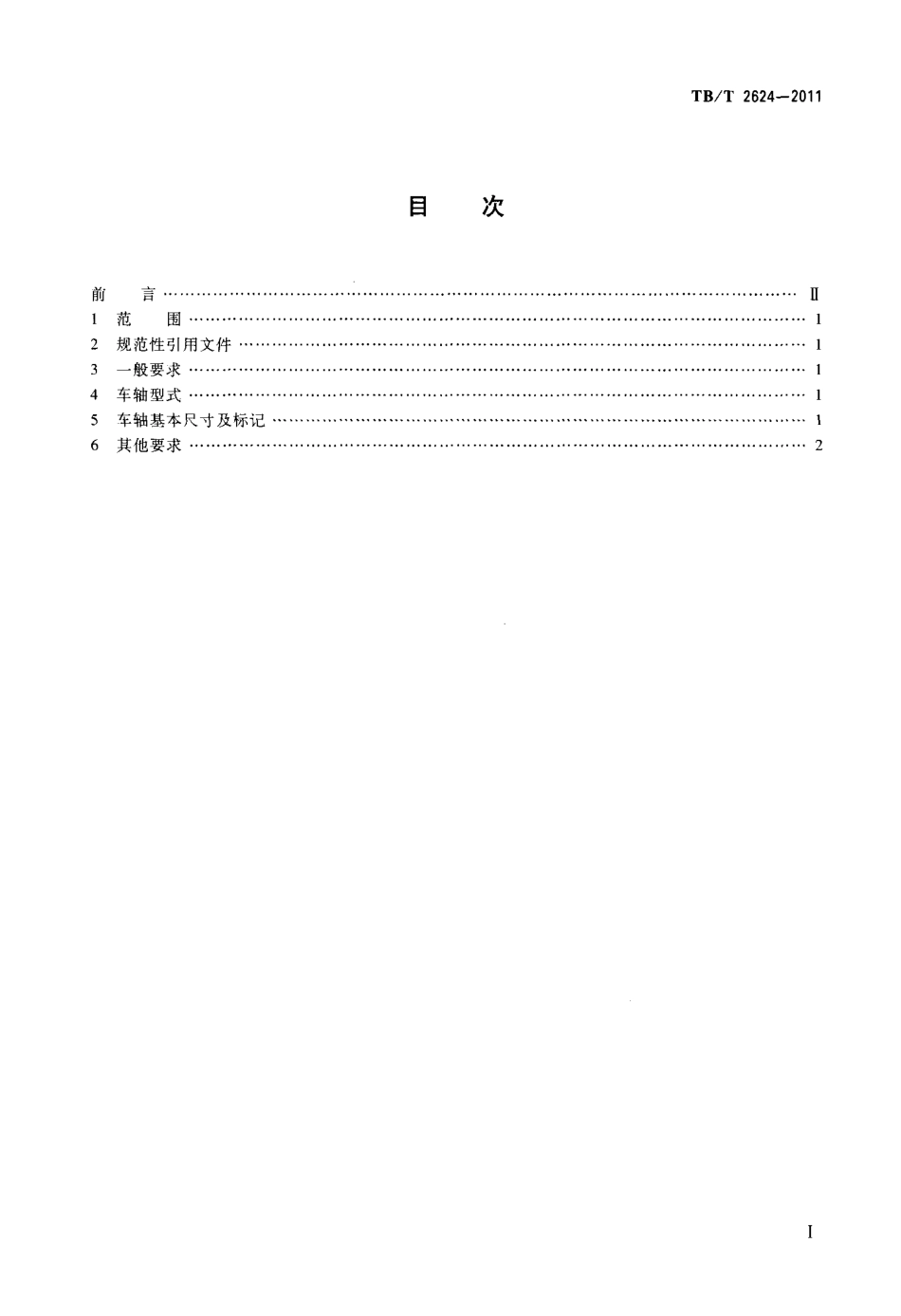

ICS 45．040S 23TB中华人民共和国铁道行业标准TB／T 2624—201 1代替TB／T 2624—1995重型轨道车车轴型式及基本尺寸Axl es for heavy- dut y rai l way cars- types and basi c di mensi ons201 1_07—15发布201 2—01—01实施中华人民共和国铁道部发布刚舌⋯’’’’⋯1范围⋯⋯⋯⋯2规范性引用文件⋯· ·3一般要求⋯⋯⋯⋯· ·4车轴型式⋯⋯⋯⋯·5车轴基本尺寸及标记6其他要求⋯⋯⋯⋯· ·目次TB／T 2624- - 201 1Ⅱ111112TB／T 2624—2011刖昂本标准按照GB／T 112009给出的规则起草。本标准代替TB／T 2624- - 1995(轨道车辆车轴型式及基本尺寸》。本标准与TB／T 2624—1995相比，主要技术变化如下：——对适用范围进行修改，适用于重型轨道车的车轴型式及基本尺寸(见第1章，1995年版的第l章)；——修改了重型轨道车车轴的基本尺寸(见第5章，1995年版的第4章)；——删除了轨道平车的相关内容(见1995年版的第5章)；——删除了轻型轨道车的相关内容(见1995年版的第6章)；——删除了发电轨道车的相关内容(见1995年版的第7章)。本标准由铁道部标准计量研究所提出并归口。本标准起草单位：襄樊金鹰轨道车辆有限责任公司、宝鸡南车时代工程机械有限公司、中国铁道科学研究院机车车辆研究所。本标准主要起草人：肖绪明、何干、卢菲、张殿军、赵力、陈政南。本标准所替代标准的历次版本发布情况为：——TB／T 2624—1995．Ⅱ重型轨道车车轴型式及基本尺寸TB／T 2624—201 11范围本标准规定了铁路用重型轨道车的车轴型式及基本尺寸。本标准适用于新设计的轨距为l 435 l nrtt、运行速度不大于120 km／h的重型轨道车，其他自轮运转特种没备可参照本标准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。TB／T 16I 8机车车辆车轴超声波检验TB／T 1619机车车辆车轴磁粉探伤TB／T 2945铁道车辆用LZ50钢车轴及钢坯技术条件3一般要求3 1重型轨道车车轴(以下简称“车轴”)各直径变化处应圆滑过渡。3．2车轴材质及力学性能应符合TB／T 2945的要求。采用其他材质的车轴，其力学性能应不低于TB／T 2945的要求。4车轴型式车轴型式(以下简称“轴型”)分为GZA、GZB、GZC三种，基本结构参见图1。5车轴基本尺寸及标记5．1各型车轴基本尺寸各型车轴基本尺寸见表1。图1表1主要尺寸轴型轴重最高运行速度tkm／hdld!d，d4￡正oGZA130165178≥1582 1461 956≤16120一CZB130165】94≥1742 146l 956≤2l120GZC160180206≥I 842 2231 956≤23120注：轴型对应的轴重应考虑牵引力、制动力后经过计算确定。TB／T 2624—201 15．2车轴轴头部位基本尺寸车轴轴头部位基本结构参见图2，基本尺寸见表2。图2A向单位为毫米表2单位为毫米≥<、(L．)(L：)(L，)L4L5Rd5d6GZA20852210456075M2285GZB20852210456075M2285GZC24653210456075M24100注：(L。)、(L：)、(L，)尺寸为参考尺t。5．3轴型标记标记示例：GZA其中，GZ表示车轴轴型名称(表示重型轨道车车轴)；A表示车轴型号( 表示A型) 。6其他要求6．1车轴应按规定程序批准的图样和技术文件制造。6 2车轴应按照TB／T 2945的规定刻打制造标记。6．3乍轴应按照TB／T 1618和TB／T 1619的规定进行探伤检查。2西絷镬中华人民共和同铁道行业标准重型轨道车车轴型式及基本尺寸Axl esfor heavy—duty rai l way cars—t ypes and basi c di mensi onsTB／T 26242011$．中国铁道出版社出版、发行( 100054，北京市西城区右安门西街8号)读者服务部电话：市电(010)51873174，路电(021)73174中国铁道出版社印刷厂印刷版权专有侵权必究}开本：880 mm×1 230 a11] I／16印张：0 5字数：6干宁2011年9月第1版2011年9月第1次印刷“■●■■■■■■■■■●^￡
