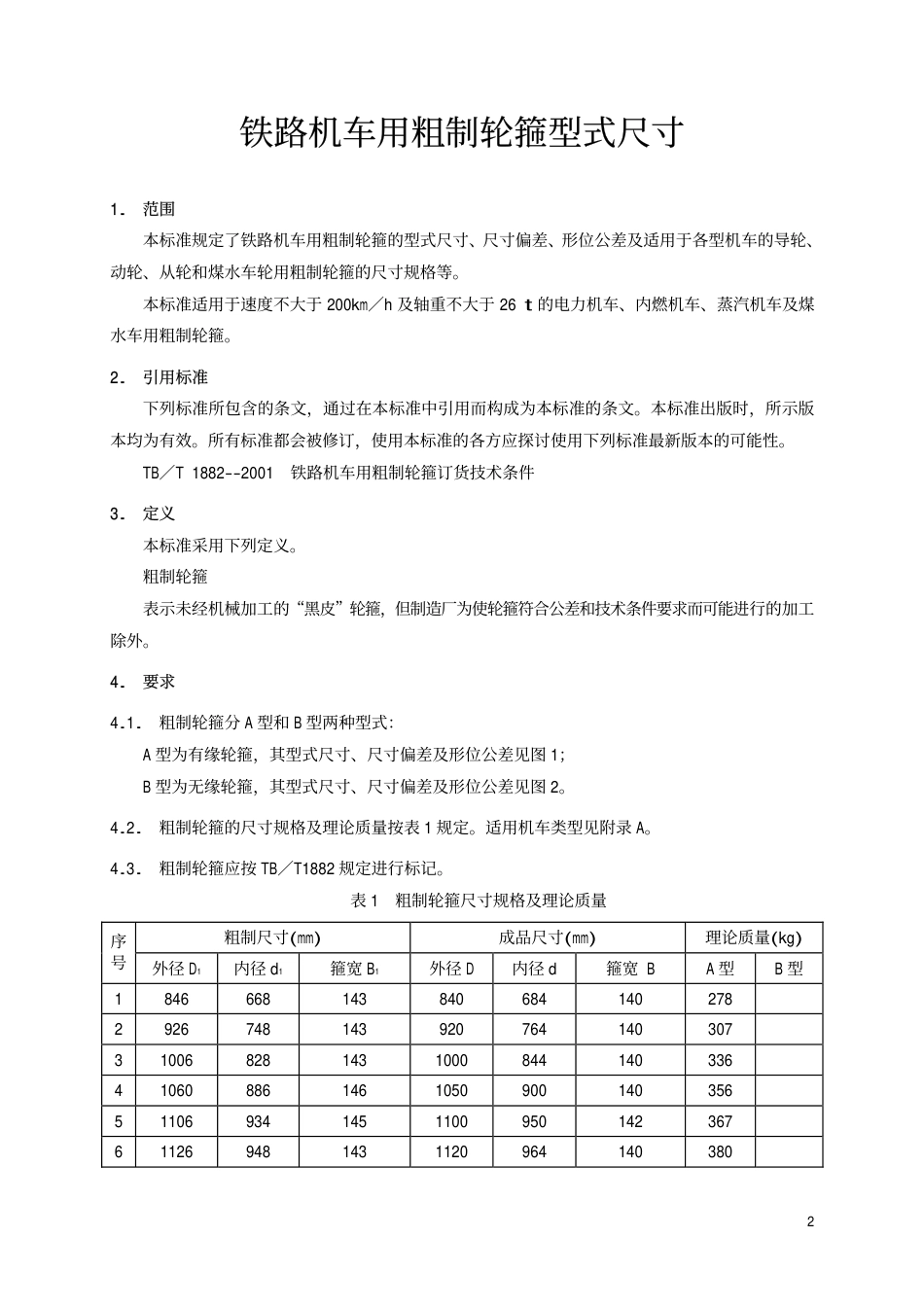

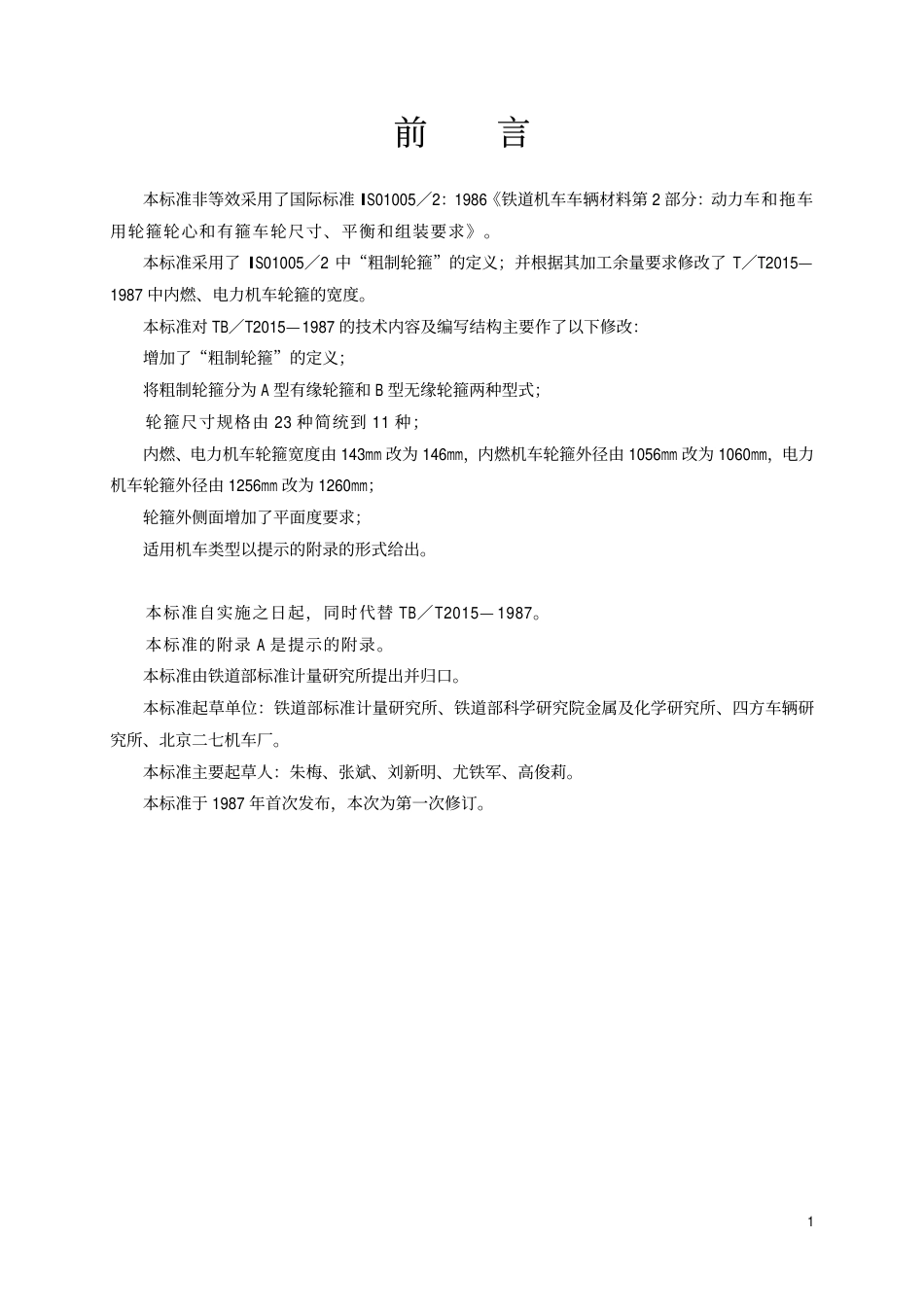

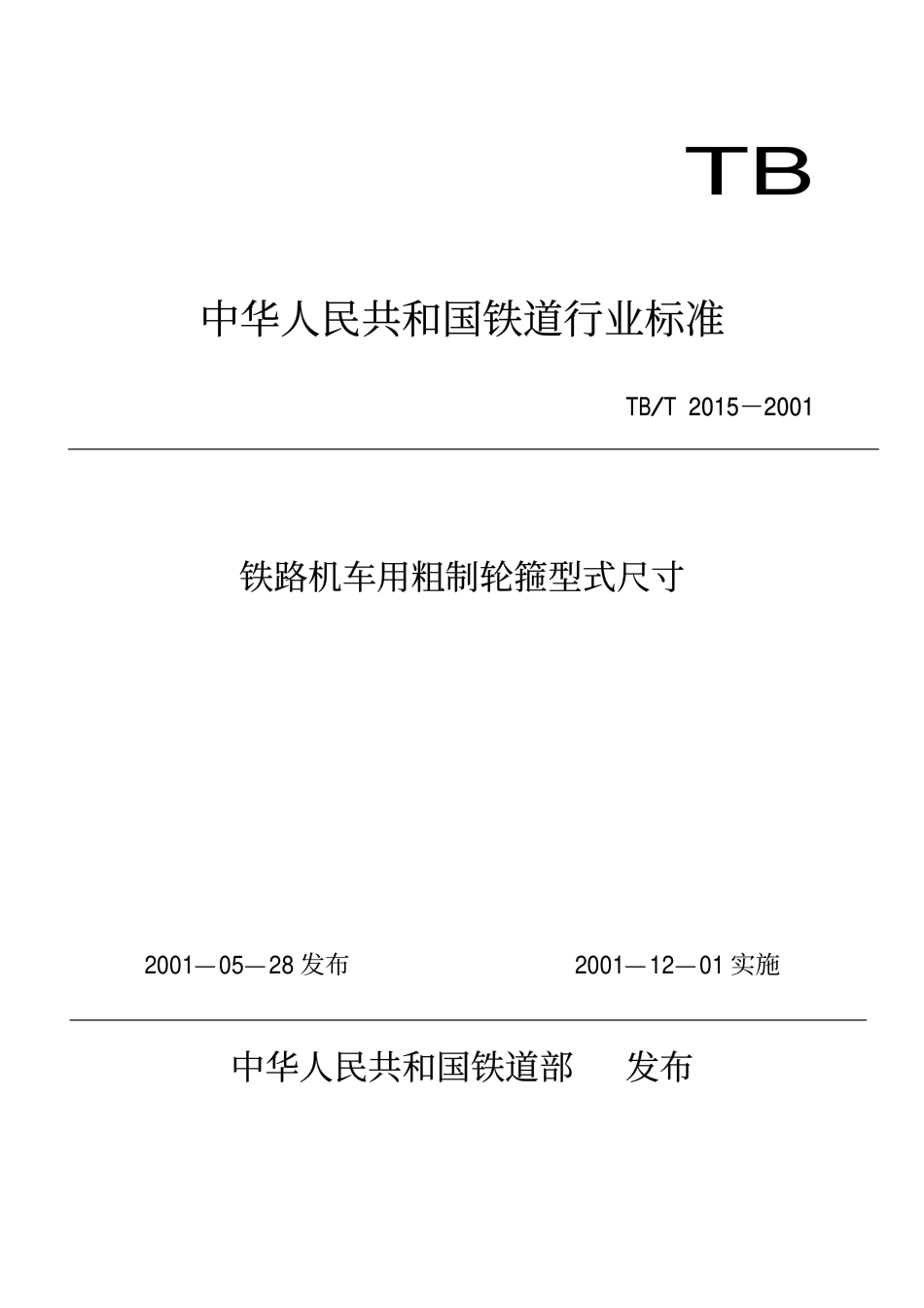

TB 中华人民共和国铁道行业标准 TB/T 2015－2001 铁路机车用粗制轮箍型式尺寸 2001—05—28 发布 2001—12—01 实施 中华人民共和国铁道部 发布前 言 本标准非等效采用了国际标准 IS01005／2：1986《铁道机车车辆材料第 2 部分：动力车和拖车用轮箍轮心和有箍车轮尺寸、平衡和组装要求》。 本标准采用了 IS01005／2 中“粗制轮箍”的定义；并根据其加工余量要求修改了 T／T2015—1987 中内燃、电力机车轮箍的宽度。 本标准对 TB／T2015—1987 的技术内容及编写结构主要作了以下修改： 增加了“粗制轮箍”的定义； 将粗制轮箍分为 A 型有缘轮箍和 B 型无缘轮箍两种型式； 轮箍尺寸规格由 23 种简统到 11 种； 内燃、电力机车轮箍宽度由 143mm 改为 146mm，内燃机车轮箍外径由 1056mm 改为 1060mm，电力机车轮箍外径由 1256mm 改为 1260mm； 轮箍外侧面增加了平面度要求； 适用机车类型以提示的附录的形式给出。 本标准自实施之日起，同时代替 TB／T2015— 1987。 本标准的附录 A 是提示的附录。 本标准由铁道部标准计量研究所提出并归口。 本标准起草单位：铁道部标准计量研究所、铁道部科学研究院金属及化学研究所、四方车辆研究所、北京二七机车厂。 本标准主要起草人：朱梅、张斌、刘新明、尤铁军、高俊莉。 本标准于 1987 年首次发布，本次为第一次修订。 1铁路机车用粗制轮箍型式尺寸 1. 范围 本标准规定了铁路机车用粗制轮箍的型式尺寸、尺寸偏差、形位公差及适用于各型机车的导轮、动轮、从轮和煤水车轮用粗制轮箍的尺寸规格等。 本标准适用于速度不大于 200km／h 及轴重不大于 26 t 的电力机车、内燃机车、蒸汽机车及煤水车用粗制轮箍。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 TB／T 1882--2001 铁路机车用粗制轮箍订货技术条件 3. 定义 本标准采用下列定义。 粗制轮箍 表示未经机械加工的“黑皮”轮箍，但制造厂为使轮箍符合公差和技术条件要求而可能进行的加工除外。 4. 要求 4.1. 粗制轮箍分 A 型和 B 型两种型式： A 型为有缘轮箍，其型式尺寸、尺寸偏差及形位公差见图 1； B 型为无缘轮箍，其型式尺寸、尺寸偏差及形位公差见图 2。 4.2. 粗制轮箍的尺寸规格及理论质量按表 1 规定。适用机车类型见附录 A。 4.3. 粗制轮箍应按 TB／T1882 规定进行标记。 表 1 粗制轮箍尺寸规格及理论质量 粗制尺寸(mm) 成品尺寸(mm) 理论质量(kg) 序 号 外径 D1 内径 d1 箍宽 B1 外径 D 内径 d 箍宽 B A 型 B 型 1 846 668 143 840 684 140 278 2 926 748 143 920 764 140 307 3 1006 828 143 1000 844 140 336 4 1060 886 146 1050 900 140 356 5 1106 934 145 1100 950 142 367 6 1126 948 143 1120 964 140 380 27 1260 1054 146 1250 1070 140 491 8 1376 1198 143 1370 1214 140 471 9 1506 1335 143 1500 1350 140 502 10 1506 1335 153 1500 1350 150 485 11 1756 1555 143 1750 1570 140 673 注：1．理论质量按轮箍的基本尺寸加尺寸公差的 1／2 及钢的密度为 7.85g／cm3计算。 2．表中所列成品内径尺寸为新轮箍尺寸，检修轮箍尺寸按旧轮心配。 注：图中双点划线为成品尺寸轮廓线示意 图 1 A 型有缘轮箍 3 注：图中双点划线为成品尺寸轮廓线示意 图 2 B 型无缘轮箍 5. 代号 粗制轮箍代号为：粗制轮箍 型式 外径×内径×箍宽 本标准号 示例： 粗制轮箍 A1060×886×146。TB／T2015——2001 4附 录 A (提示的附录) 轮箍适用机车类型 A1 轮箍适用机车类型见表 A1 表 A1 轮箍适用机车类型 粗制尺寸(mm) 适用机车类型 序 号 外径 D1 内径 d1 箍宽 B1 导 轮 动 轮 从 轮 煤水车轮 1 846 668 143 RM，SL，JS，JF，JF6，SY JF，JP6，SY2 926 748 143 QJ SL 3 1006 828 143 SY，JF6 RM，QJ，JS4 1060 886 146 内燃 5 1106 934 145 ND2，ND3 6 1126 948 143 RM，SL，QJ JS，JF 7 1260 1054 146 电力 8 1376 1198 143 JS，JF，JF6，SY 9 1506 1335 143 Q 10 1506 1335 153 QJ 11 1756 1555 143 RM，SL 5
