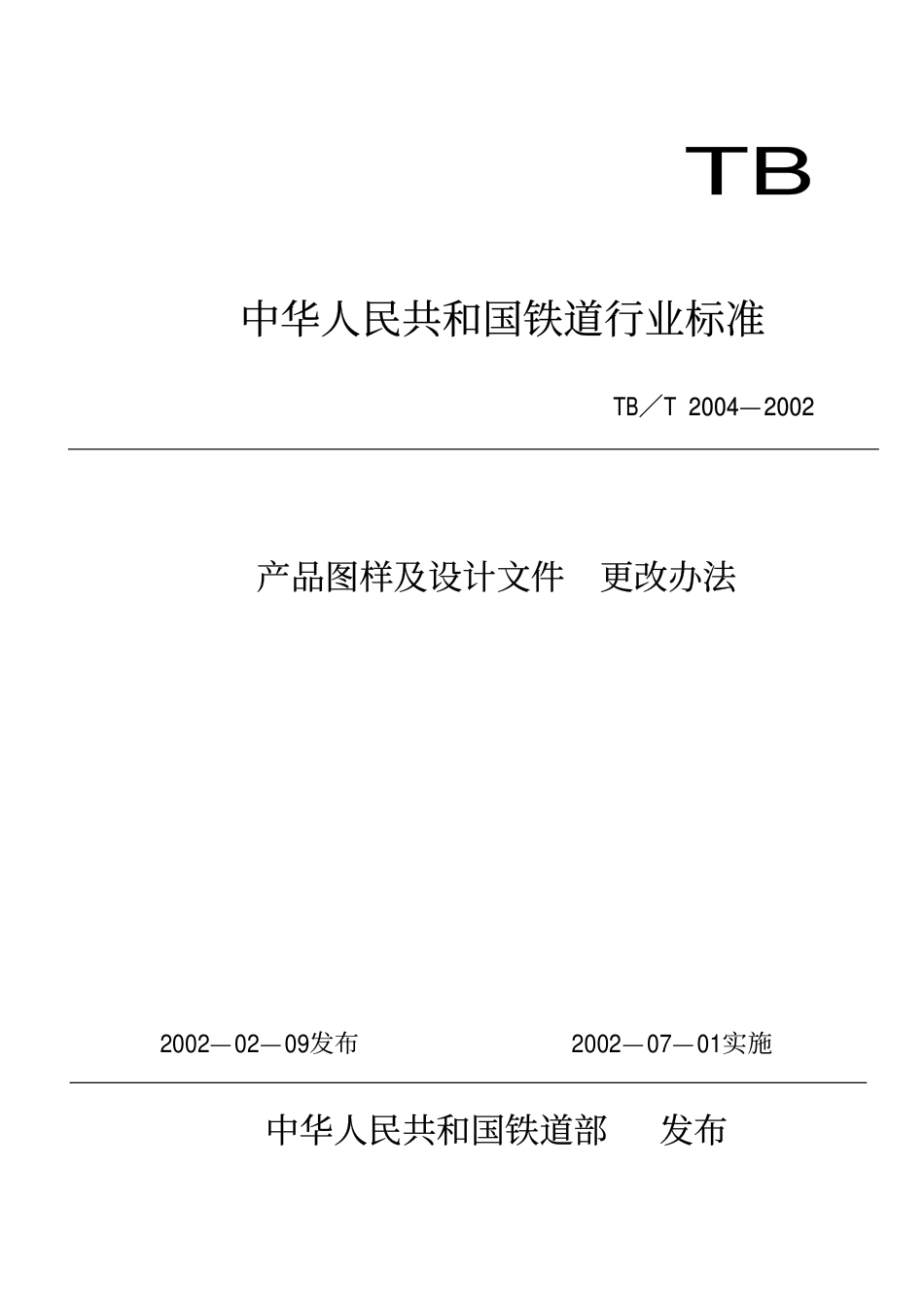

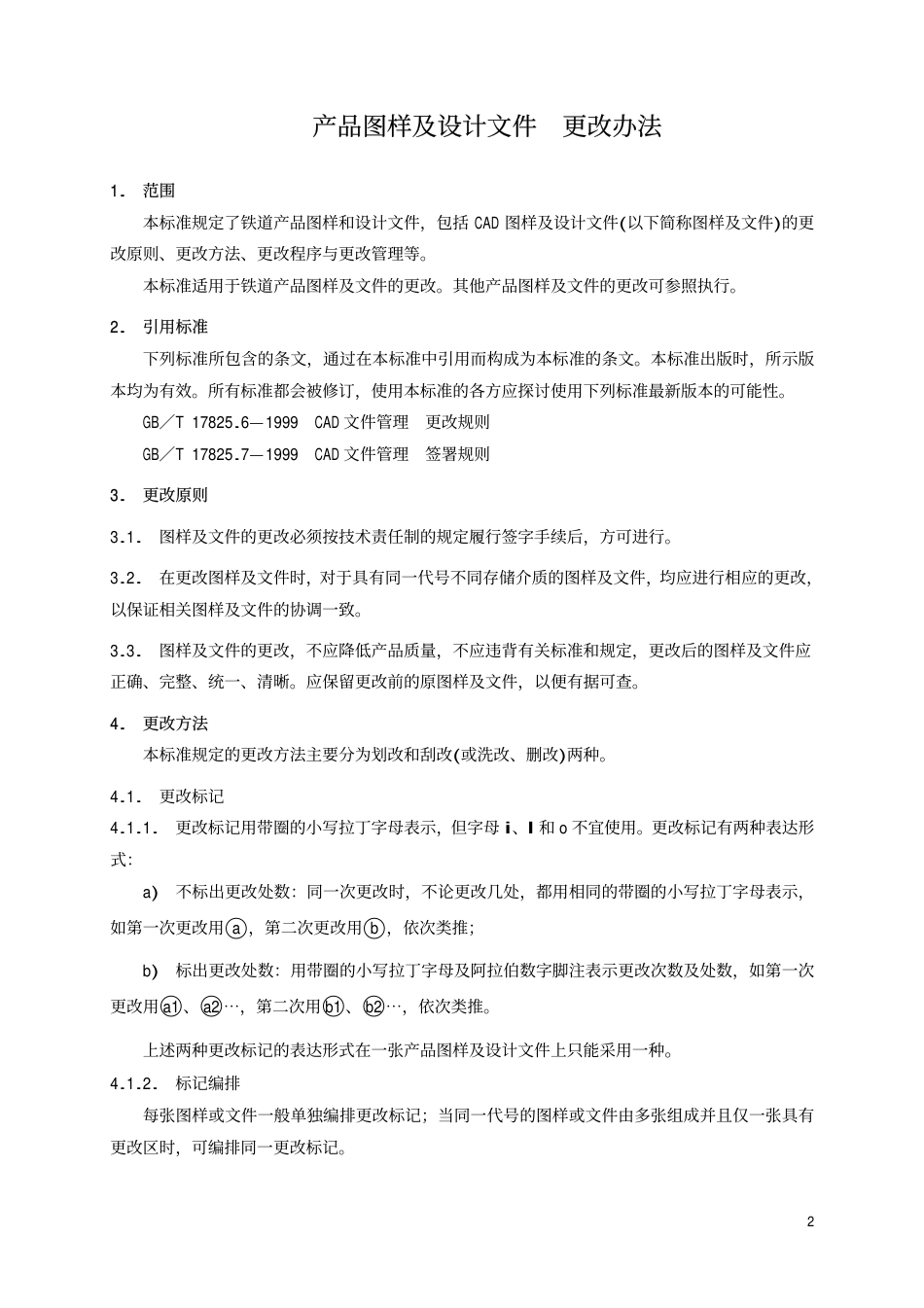

TB 中华人民共和国铁道行业标准 TB／T 2004—2002 产品图样及设计文件 更改办法 2002—02—09发布 2002—07—01实施 中华人民共和国铁道部 发布 前 言 本标准是对 TB／T2004—1987《产品图样及设计文件的更改办法》的修订。此次修订，参照了GB／T17825.6—1999《CAD 文件管理 更改规则》的规定。在保留 TB／T2004—1987 中已被实践证明行之有效的内容的基础上，增加了引用标准的内容、CAD 文件(包括 CAD 图样和 CAD 设计文件)的更改要求； 补充了更改方法和“更改通知单”格式等方面的内容。 本标准的附录 A 是提示的附录。 本标准从 2002 年 7 月 1 日起实施，同时代替 TB／T2004—1987。 本标准由铁道部标准计量研究所提出并归口。 本标准起草单位：铁道部标准计量研究所、永济电机厂、长春客车厂、齐齐哈尔铁路车辆(集团)有限责任公司、株洲电力机车厂、通号总公司西安器材研究所。 本标准起草人：刘学峰、黄国杰、裴燕斌、吕月红、袁子良、姜里芝。 本标准于 1988 年 1 月首次发布，2002 年第一次修订。 1产品图样及设计文件 更改办法 1. 范围 本标准规定了铁道产品图样和设计文件，包括 CAD 图样及设计文件(以下简称图样及文件)的更改原则、更改方法、更改程序与更改管理等。 本标准适用于铁道产品图样及文件的更改。其他产品图样及文件的更改可参照执行。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB／T 17825.6—1999 CAD 文件管理 更改规则 GB／T 17825.7—1999 CAD 文件管理 签署规则 3. 更改原则 3.1. 图样及文件的更改必须按技术责任制的规定履行签字手续后，方可进行。 3.2. 在更改图样及文件时，对于具有同一代号不同存储介质的图样及文件，均应进行相应的更改，以保证相关图样及文件的协调一致。 3.3. 图样及文件的更改，不应降低产品质量，不应违背有关标准和规定，更改后的图样及文件应正确、完整、统一、清晰。应保留更改前的原图样及文件，以便有据可查。 4. 更改方法 本标准规定的更改方法主要分为划改和刮改(或洗改、删改)两种。 4.1. 更改标记 4.1.1. 更改标记用带圈的小写拉丁字母表示，但字母 i、l 和 o 不宜使用。更改标记有两种表达形式： a) 不标出更改处数：同一次更改时，不论更改几处，都用相同的带圈的小写拉丁字母表示，如第一次更改用○a ，第二次更改用○b ，依次类推； b) 标出更改处数：用带圈的小写拉丁字母及阿拉伯数字脚注表示更改次数及处数，如第一次更改用○a1 、○a2 ⋯，第二次用○b1 、○b2 ⋯，依次类推。 上述两种更改标记的表达形式在一张产品图样及设计文件上只能采用一种。 4.1.2. 标记编排 每张图样或文件一般单独编排更改标记；当同一代号的图样或文件由多张组成并且仅一张具有更改区时，可编排同一更改标记。 2 4.2. 划改 4.2.1. 文字和数字的更改 将图样或文件上需要更改的内容用细实线划去，被划去部分应能清楚地看出更改前的内容，然后填写新的内容，同时在更改部位附近注出更改标记。如图 1 所示。 4.2.2. 视图及图形符号的更改 在需要更改的视图或图形符号上用细实线画一“X”，以表示该视图或图形符号被取消。被划部分应能清楚地看出更改前的内容，一般在其附近空白处画上新改的视图或图形符号，同时在更改部位附近注出更改标记。其更改形式如下： a) 简单更改：图样进行简单更改时，可直接在视图上更改。如图 2 所示一轴类零件的移出剖画被取消，图 3 所示一板类零件图形及尺寸的更改。 图 2 图 3 b) 复杂更改：图样进行较复杂的更改时，应用细实线圈出需要更改范围，并在圈内画一细实线“×”，同时在更改部位附近注出更改标记。一般在附近空白处绘出更改后的局部视图，更改后的视图应用细实线圈上，同时在其近旁标出更改标记。如图 4 所示。 图 34 c) 对于图形上有“×”形的符号要素，例如信号灯，在更改时应注意使其两种“×”.
