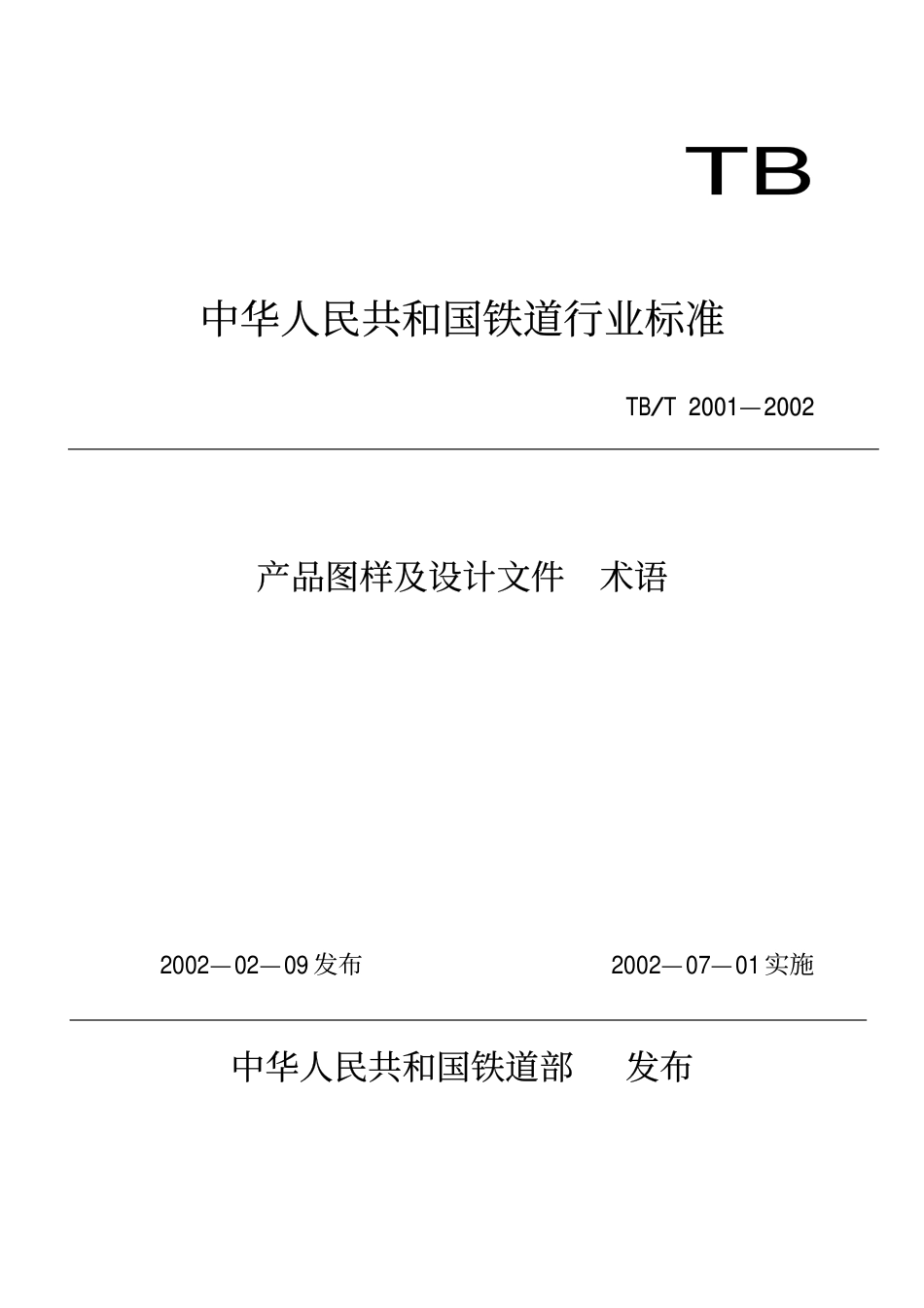

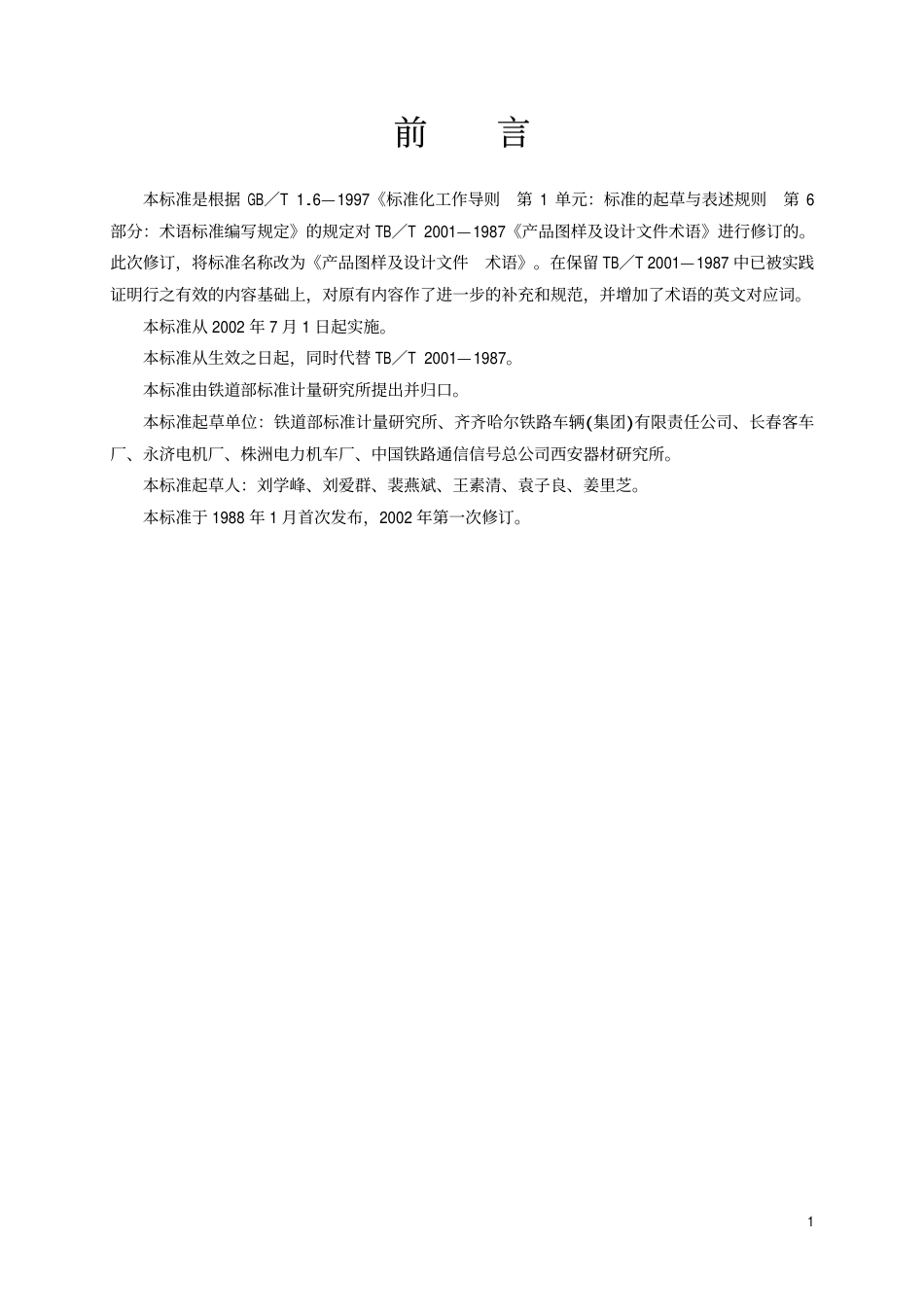

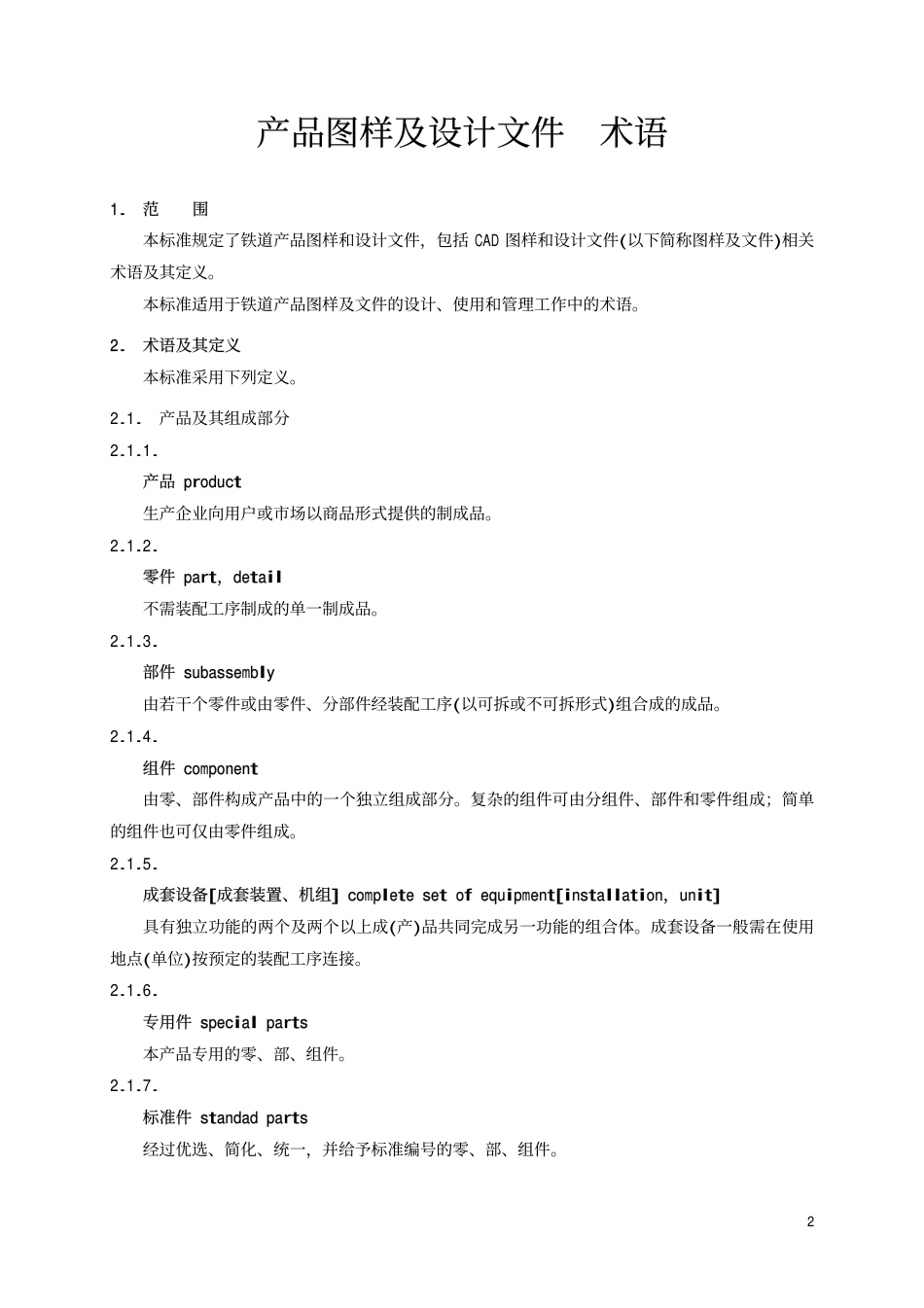

TB 中华人民共和国铁道行业标准 TB/T 2001—2002 产品图样及设计文件 术语 2002—02—09 发布 2002—07—01 实施 中华人民共和国铁道部 发布前 言 本标准是根据 GB／T 1.6—1997《标准化工作导则 第 1 单元：标准的起草与表述规则 第 6部分：术语标准编写规定》的规定对 TB／T 2001—1987《产品图样及设计文件术语》进行修订的。此次修订，将标准名称改为《产品图样及设计文件 术语》。在保留 TB／T 2001—1987 中已被实践证明行之有效的内容基础上，对原有内容作了进一步的补充和规范，并增加了术语的英文对应词。 本标准从 2002 年 7 月 1 日起实施。 本标准从生效之日起，同时代替 TB／T 2001—1987。 本标准由铁道部标准计量研究所提出并归口。 本标准起草单位：铁道部标准计量研究所、齐齐哈尔铁路车辆(集团)有限责任公司、长春客车厂、永济电机厂、株洲电力机车厂、中国铁路通信信号总公司西安器材研究所。 本标准起草人：刘学峰、刘爱群、裴燕斌、王素清、袁子良、姜里芝。 本标准于 1988 年 1 月首次发布，2002 年第一次修订。 1产品图样及设计文件 术语 1. 范 围 本标准规定了铁道产品图样和设计文件，包括 CAD 图样和设计文件(以下简称图样及文件)相关术语及其定义。 本标准适用于铁道产品图样及文件的设计、使用和管理工作中的术语。 2. 术语及其定义 本标准采用下列定义。 2.1. 产品及其组成部分 2.1.1. 产品 product 生产企业向用户或市场以商品形式提供的制成品。 2.1.2. 零件 part，detail 不需装配工序制成的单一制成品。 2.1.3. 部件 subassembly 由若干个零件或由零件、分部件经装配工序(以可拆或不可拆形式)组合成的成品。 2.1.4. 组件 component 由零、部件构成产品中的一个独立组成部分。复杂的组件可由分组件、部件和零件组成；简单的组件也可仅由零件组成。 2.1.5. 成套设备[成套装置、机组] complete set of equipment[installation，unit] 具有独立功能的两个及两个以上成(产)品共同完成另一功能的组合体。成套设备一般需在使用地点(单位)按预定的装配工序连接。 2.1.6. 专用件 special parts 本产品专用的零、部、组件。 2.1.7. 标准件 standad parts 经过优选、简化、统一，并给予标准编号的零、部、组件。 22.1.8. 借用件 grafting part 本产品中采用其他产品的专用件。 2.1.9. 通用件 general part 在不同类型或同类型不同规格的产品中可以互换使用，并由行业或企业标准化部门统一编号管理的零、部、组件。 2.1.10. 外购件 bought-in component 产品设计规定外购的零、部、组件。 2.1.11. 外协件 commissioned bought-in component 委托其他单位协作生产的零、部、组件。 2.1.12. 无图件 no-drawing part 不单独绘制零件图的零件。 2.1.13. 附件 accessory 供用户安装、拆卸、调整和使用产品时所必需的专用工具及检测器具。或为产品完成多种功能(用途)必需的，而又不能同时装配在产品上的组成部分。 2.1.14. 易损件 wear part 产品在正常使用(运转)过程中容易损坏和在规定期间必须更换的零、部件。 2.1.15. 易耗件 consume part 产品在正常使用过程中容易磨耗、老化的零、部件。 2.1.16. 备件 spare parts 为保证产品的使用、维修，供用户备用的零、部件。 2.1.17. 模块 module 具有相对独立功能和通用接口的单元。 2.2. 产品设计、试制过程 32.2.1. 开发决策 development policy 为调研、论证、确定产品设计和开发的项目与目标而进行的工作。 2.2.2. 初步设计(方案设计) preliminary design 为研究、确定产品最佳设计方案而进行的工作。 2.2.3. 技术设计 technical design 设计、计算产品及其组成部分的结构、参数，并绘制产品总图及主要组、部、零件图和编制必需的设计文件的工作。 2.2.4. 工作图设计 working drawing design 根据技术设计，绘制产品全部工作图样和编制必需的设计文件的工作。 2.2.5. 样机(样品)试制 prototype(sample)trial production 为验证新产.
