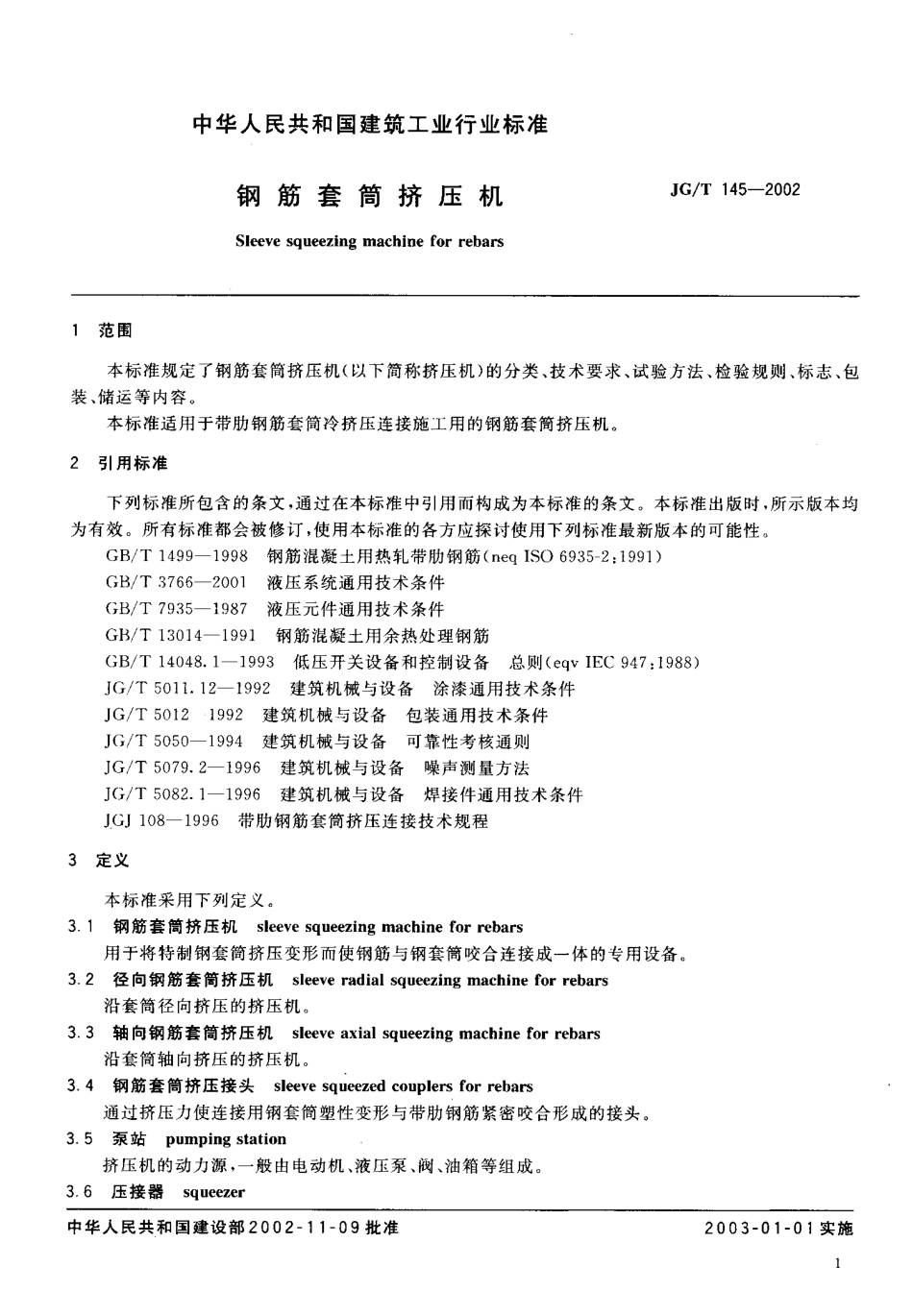

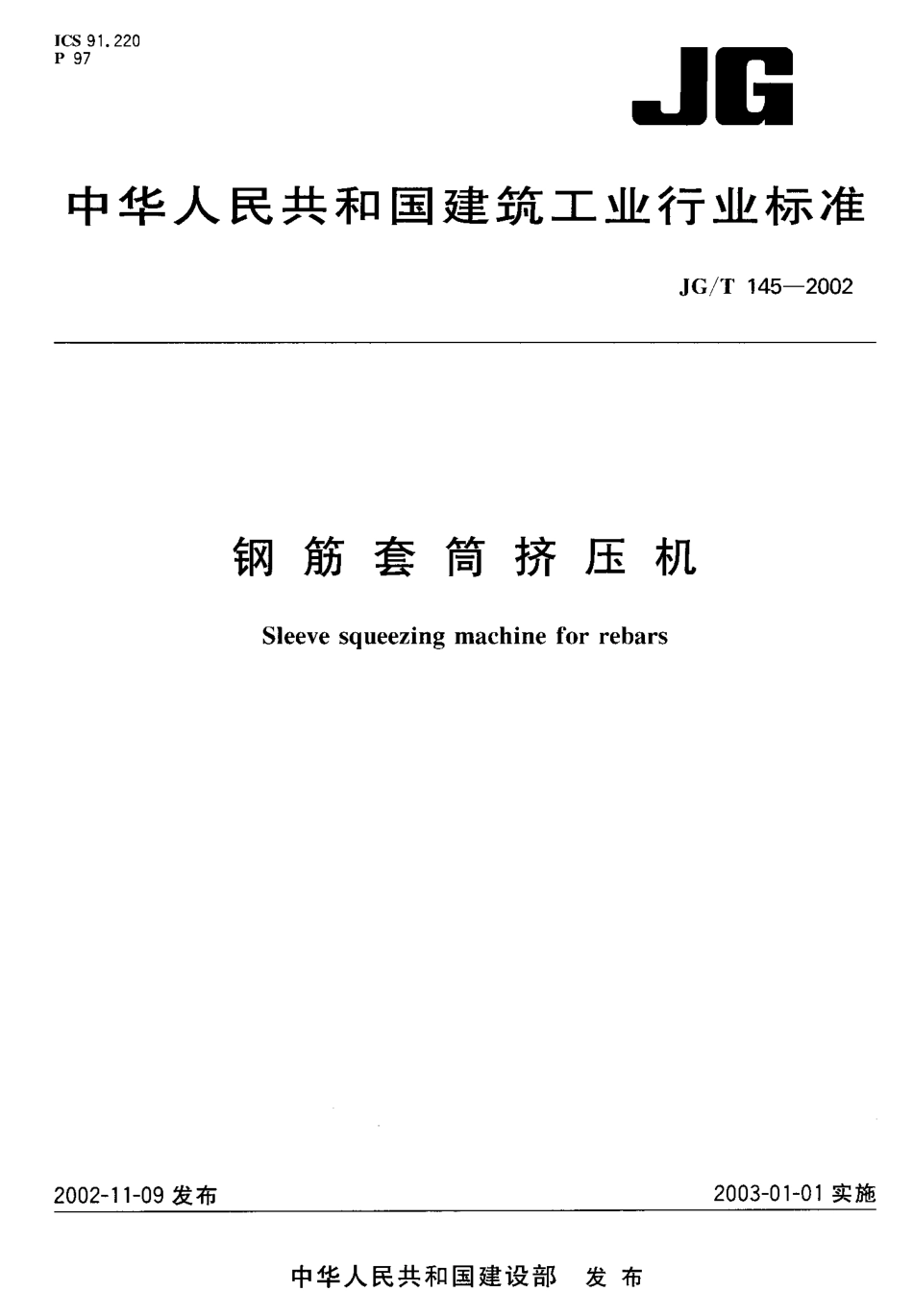

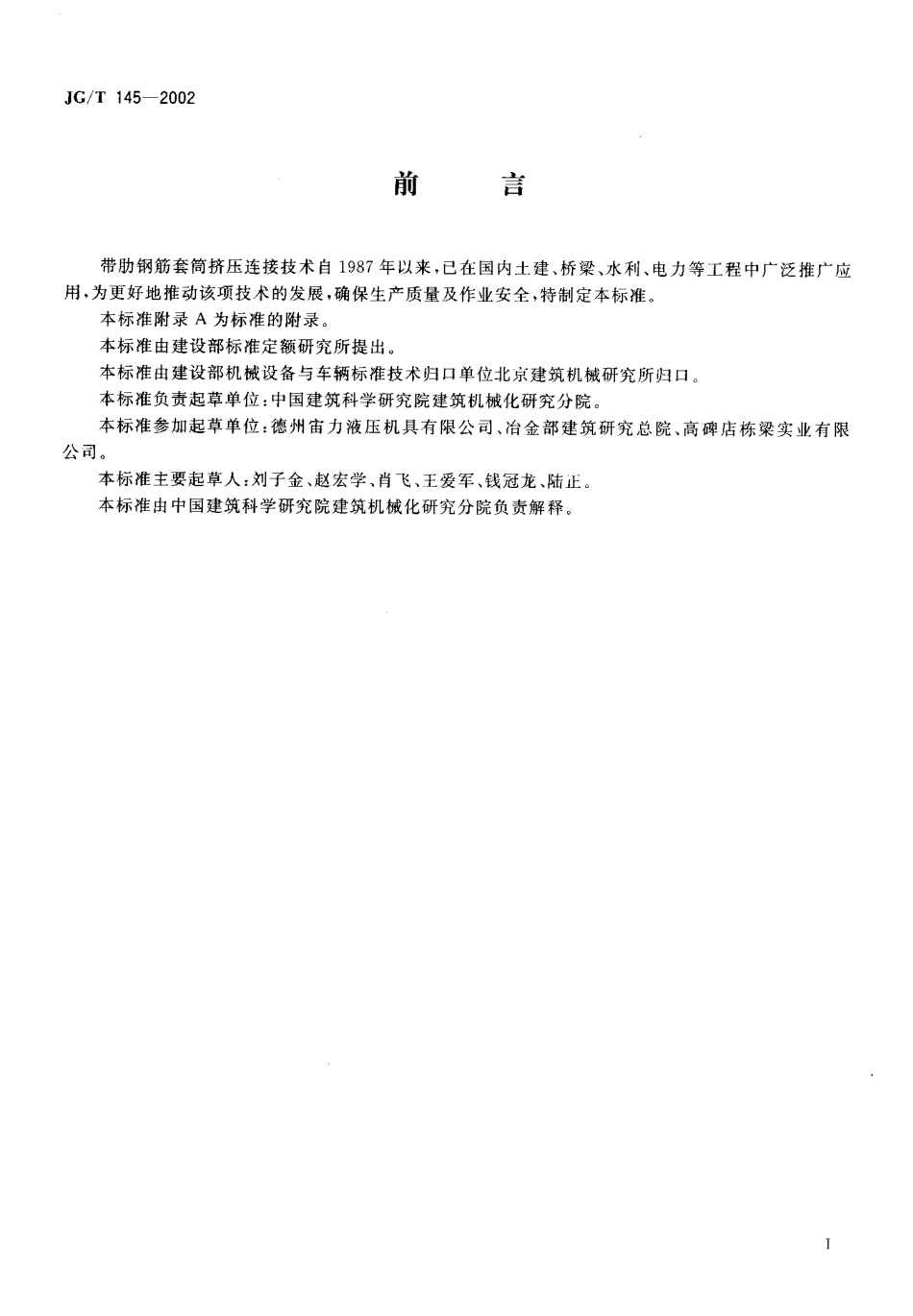

ICS 91. 220P 97J 6中 华 人 民 共 和 国 建 筑 工 业 行 业 标 准J G/T 145- 2002钢 筋 套 筒 挤 压 机Sleeve squeezing machine for rebars2002- 11-09 发布2003-0 1-0 1 实施中华人民共和国建设部发 布 J G/T 145-2002前言 带肋钢筋套筒挤压连接技术 自1987 年以来，已在国内土建、桥梁、水利、电力等工程中广泛推广应用，为更好地推动该项技术的发展，确保生产质量及作业安全，特制定本标准。 本标准附录A 为标准的附录。 本标准由建设部标准定额研究所提出。 本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械研究所归口 本标准负责起草单位: 中国建筑科学研究院建筑机械化研究分院。 本标准参加起草单位:德州宙力液压机具有限公司、冶金部建筑研究总院、高碑店栋梁实业有限公 司 。 本标准主要起草人:刘子金、赵宏学、肖飞、王爱军、钱冠龙、陆止。 本标准由中国建筑科学研究院建筑机械化研究分院负责解释中华人民共和国建筑工业行业标准钢 筋 套 筒 挤 压 机Sleeve squeezing machine for rebarsJG/ T 145-2002范 围 本标准规定了钢筋套筒挤压机(以下简称挤压机) 的分类、技术要求、试验方法、检验规则、标志、包装、储运等内容。 本标准适用于带肋钢筋套筒冷挤压连接施工用的钢筋套筒挤压机。2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1499- 1998钢筋混凝土用热轧带肋钢筋(neq ISO 6935-2;1991) GB/ T 3766- 2001液压系统通用技术条件 GB/T 7935- 1987液压元件通用技术条件 GB/T 13014- 1991 钢筋棍凝土用余热处理钢筋 GB/T 14048. 1- 1993低压开关设备和控制设备总则(eqv IEC 947;1988) JG/T 5011. 12- 1992建筑机械与设备 涂漆通用技术条件 JG/ T 5012 1992建筑机械与设备包装通用技术条件 JG/ T 5050- 1994建筑机械与设备可靠性考核通则 JG/T 5079. 2- 1996建筑机械与设备 噪声测量方法 JG/T 5082. 1- 1996建筑机械与设备 焊接件通用技术条件 JGJ 108- 1996带肋钢筋套筒挤压连接技术规程3定 义 本 标 准 采 用 下 列定 义 。3. 1钢筋套筒挤压机sleeve squeezing machine for rebars 用于将特制钢套筒挤压变形而使钢筋与钢套筒咬合连接成一体的专用设备。3.2径向钢筋套筒挤压机 sleeve radial squeezing machine for rebars 沿套筒径向挤压的挤压机3. 3 轴向钢筋套筒挤压机 sleeve axial squeezing machine for rebars 沿套筒轴向挤压的挤压机3.4钢筋套筒挤压接头 sleeve squeezed couplers for rebars 通过挤压力使连接用钢套筒塑性变形与带肋钢筋紧密咬合形成的接头。3. 5泵站pumping station 挤压机的动力源，一般由电动机、液压泵、阀、油箱等组成。3.6压接器squeezer中华人民共和国建设部20 0 2 - 1 1-0 9 批准2 0 0 3- 0 1-0 1 实施J G/T 145- 2002 挤压机的执行机构，用于压接钢筋套筒。3.7压模squeeze dies 安装在压接器上用于挤压钢套筒的专用模具。3. 8最大加工钢筋直径maximal diameter of rebars for machine 挤压机所能挤压连接的最大钢筋的公称直径。4分 类4. 1主参数 挤压机的主参数为最大加工钢筋直径。主参数系列为25,32 ,40 ,50 mm4. 2型号及标记 挤压机的型号由类组型代号、特性代号、主参数代号和更新、变型代号组成 曰 ]△ 口更新、变型代号:用大写印刷体汉语拼音字母顺序表示主参数代号:最大加工钢筋直径，mm特性 代 号 : J- —径 向 Z -一 轴向类组型代号:GJ -钢筋挤压机4. 3标记示例: a) 可挤压连接的最大加工钢筋直径为32 mn、的径向钢筋套筒挤压机，其标记为: 挤 压 机GJJ 32 JG/ T 145 b) 可挤压连接的最大加工钢筋直径为 40 mm 的轴向钢筋套筒挤压机的第二次变型产品，其标记 为 : 挤 压 机GJZ 40B JG/ T 1455技 术 要 求5. 1.
