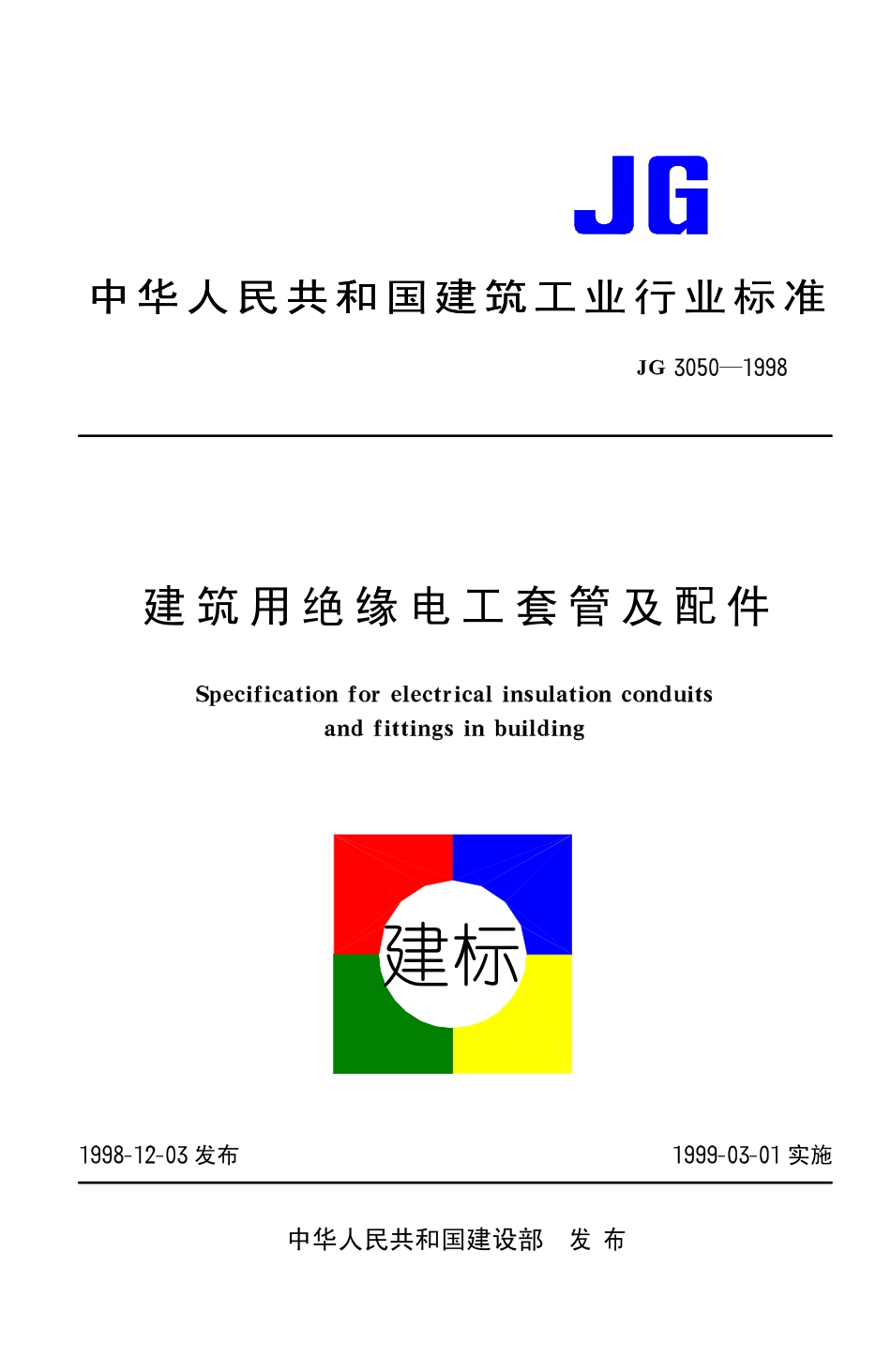

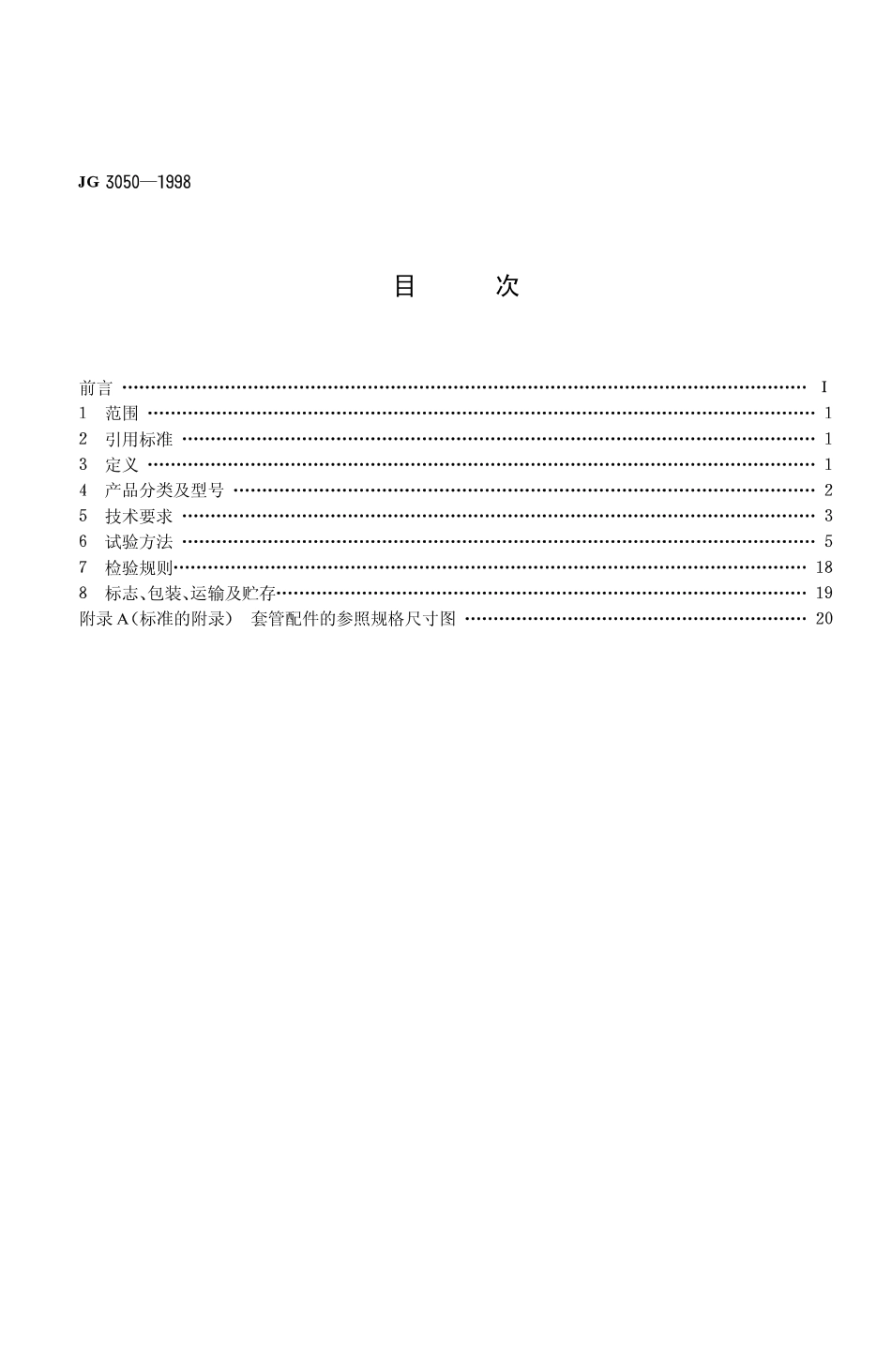

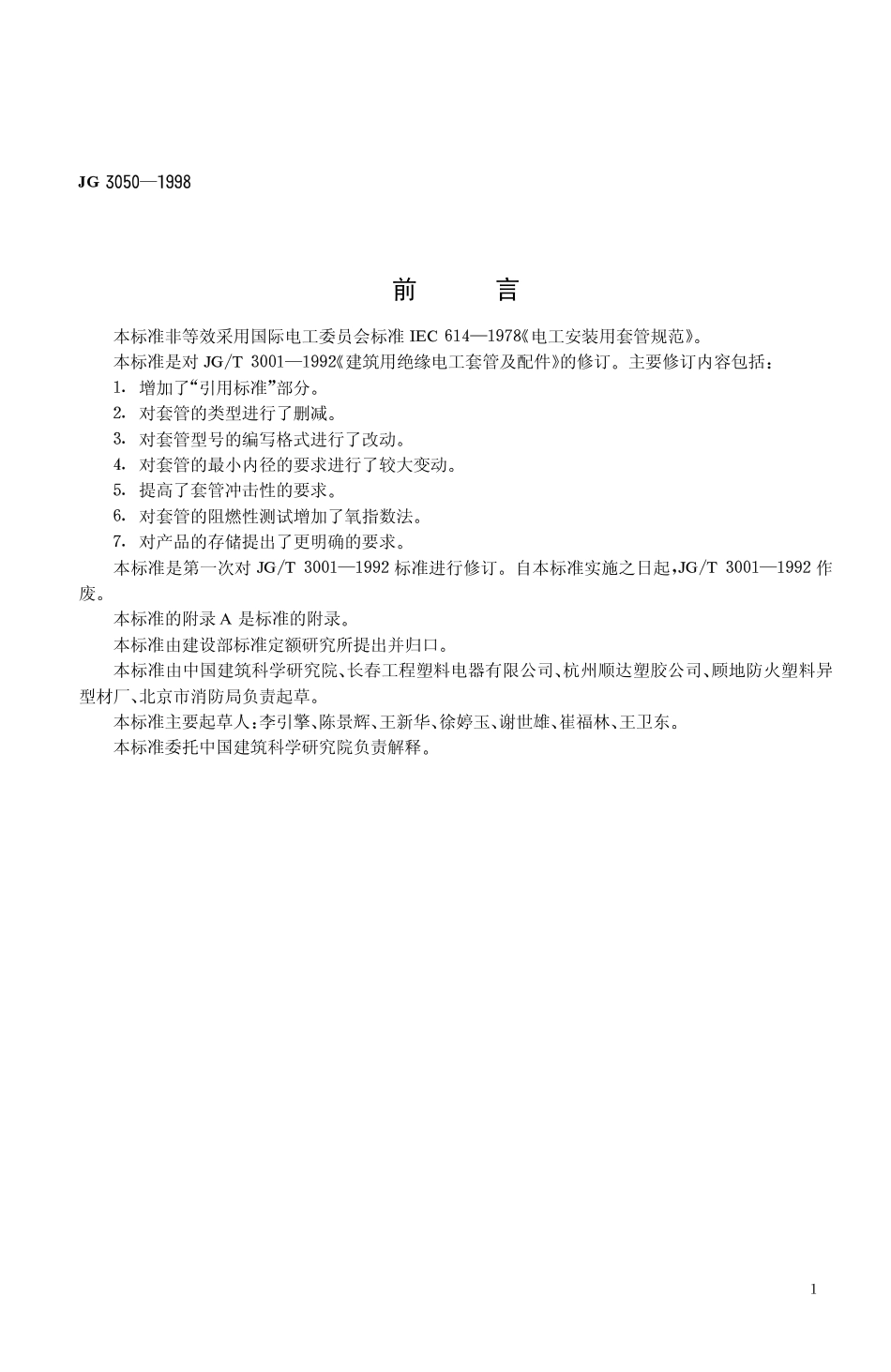

建标中华人民共和国建筑工中华人民共和国建筑工业行业标准建 筑 用 绝 缘 电 工 套 管 及 配 件发布实施中华人民共和国建设部发 布目次前言范围引用标准定义产品分类及型号技术要求试验方法检验规则标志 包装 运输及贮存附录标准的附录套管配件的参照规格尺寸图前言本标准非等效采用国际电工委员会标准电工安装用套管规范本标准是对建筑用绝缘电工套管及配件 的修订主要修订内容包括增加了 引用标准 部分对套管的类型进行了删减对套管型号的编写格式进行了改动对套管的最小内径的要求进行了较大变动提高了套管冲击性的要求对套管的阻燃性测试增加了氧指数法对产品的存储提出了更明确的要求本标准是第一次对标准进行修订自本标准实施之日起作废本标准的附录是标准的附录本标准由建设部标准定额研究所提出并归口本标准由中国建筑科学研究院 长春工程塑料电器有限公司 杭州顺达塑胶公司 顾地防火塑料异型材厂 北京市消防局负责起草本标准主要起草人 李引擎 陈景辉 王新华 徐婷玉 谢世雄 崔福林 王卫东本标准委托中国建筑科学研究院负责解释中华人民共和国建筑工业行业标准建 筑 用 绝 缘 电 工 套 管 及 配 件范围本标准规定了用于建筑物或构筑物内的塑料绝缘电工套管及配件的分类及型号 技术要求 试验方法和检验规则等本标准适用于以塑料绝缘材料制成的 用于建筑物或构筑物内保护并保障电线或电缆布线的圆形电工套管 以下简称套管 及配件引用标准下列标准所包含的条文 通过在本标准中引用而构成为本标准的条文本标准出版时 所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性建筑内部装修设计防火规范塑料燃烧性能试验方法氧指数法定义本标准采用下列定义套管建筑电气安装工程中用于保护并保障电线或电缆布线的管道它允许电线或电缆的穿入与更换绝缘套管由电绝缘材料制成的套管平滑套管套管轴向内外表面为平滑面波纹套管套管轴向具有规则的凹凸波纹螺纹套管带有联接用螺纹的平滑套管非螺纹套管不用螺纹联接的套管硬质套管只有借助设备或工具才可弯曲的套管冷弯型硬质套管在本标准规定的试验条件下可弯曲的硬质套管非冷弯型硬质套管中华人民共和国建设部批准实施在本标准规定的试验条件下不能弯曲的硬质套管半硬质套管无需借助工具能手工弯曲的套管阻燃套管套管不易被火焰点燃 或虽能被火焰点燃但点燃后无明显火焰传播 且当火源撤去后 在规定时间内火焰可自熄的套管非阻燃套管被点燃后在规定的时间内火焰不能自熄的套管套管壁厚套管的外径与内径之差的一半套管材料厚波纹套管材料厚度为一个波纹周期厚度的平均值 平滑套管的材料厚等于壁厚套管配件指所有与套管联接或装配使用的器件 如管接头 线盒等产品分类及型号按联接形式分螺纹套管非螺纹套管按机械性能分低机械应力型套管 以下简称轻型中机械应力型套管 以下简称中型高机械应力型套管 以下简称重型超高机械应力型套管 以下简称超重型按弯曲特点分硬质套管冷弯型硬质套管非冷弯型硬质套管半硬质套管波纹套管按温度分 见表表套管的温度分类温度等级环境温度不低于运输及存放使用及安装长期使用温度范围型型型型型此类套管在预制混凝土中可承受温度作用按阻燃特性分阻燃套管非阻燃套管套管型号基本格式主称品种名称代号特性代号温度等级公称尺寸主参数代号代号规定名称代号主称套管品种硬质管半硬质管波纹管特性代号轻型中型重型超重型主参数代号温度等级型型型型型公称尺寸示例硬质套管 温度等级为型 机械性能为轻型 公称尺寸为其型号为技术要求规格尺寸套管规格尺寸套管规格尺寸应符合表的规定PP/2P/8P/45/8HHH/8H/460°30°90°D.d D2.d2 D1.d1螺纹旋轴表套管规格尺寸公称尺寸外径极限偏差最小内径硬质套管半硬质波纹套管硬质套管最小壁厚米制螺纹套管长度硬质磁管半硬质波纹套管也可根据运输及工程要求而定套管及配件的螺纹规格尺寸套管及配件的螺纹规格尺寸应符合图的规定 具体测定见公称尺寸螺纹外径有效直径螺纹内径螺纹外径有效直径螺纹内径图套管及配件螺纹套管及配件的规格尺寸套管配件的形式很多 本标准不作详细规.
