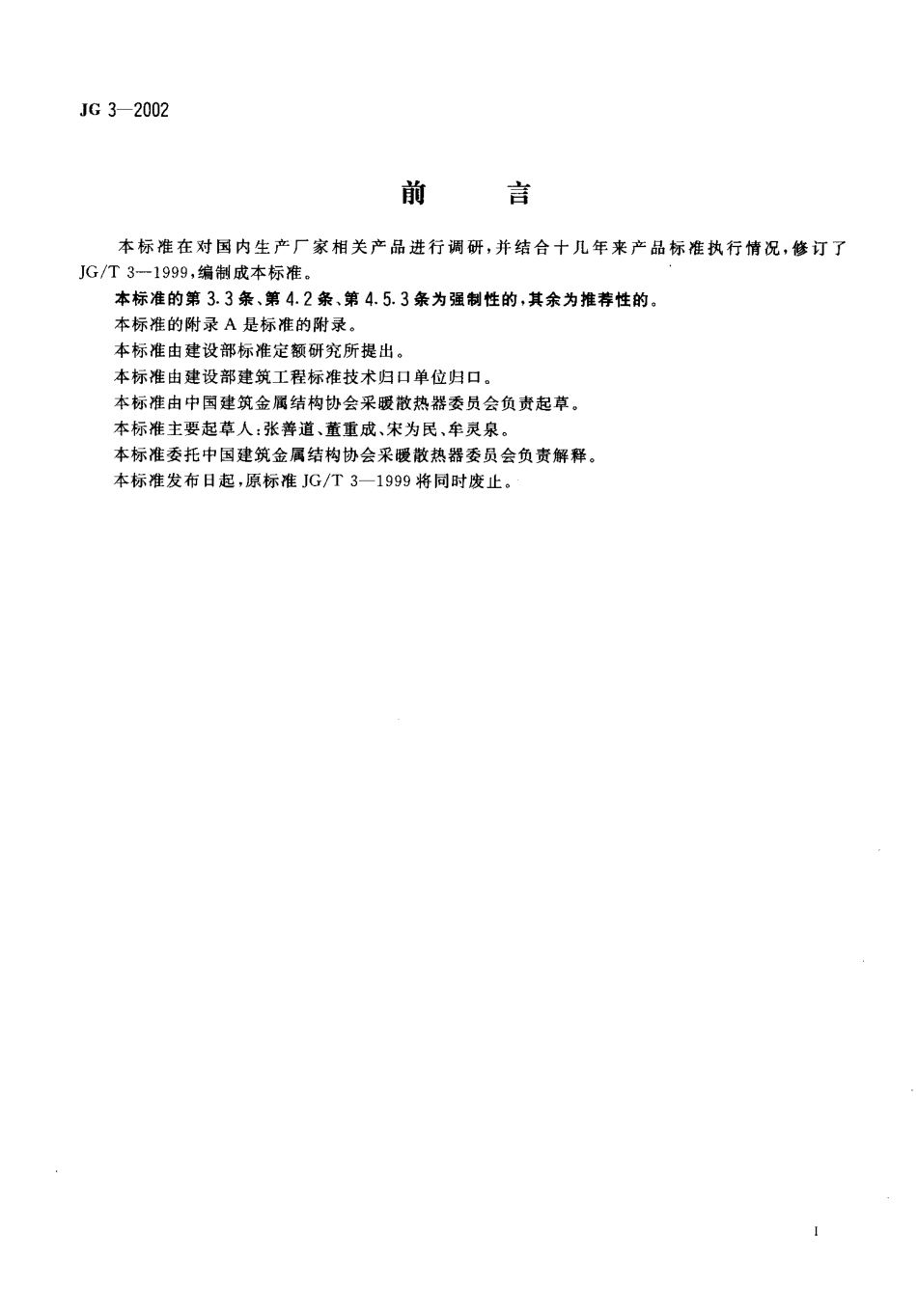

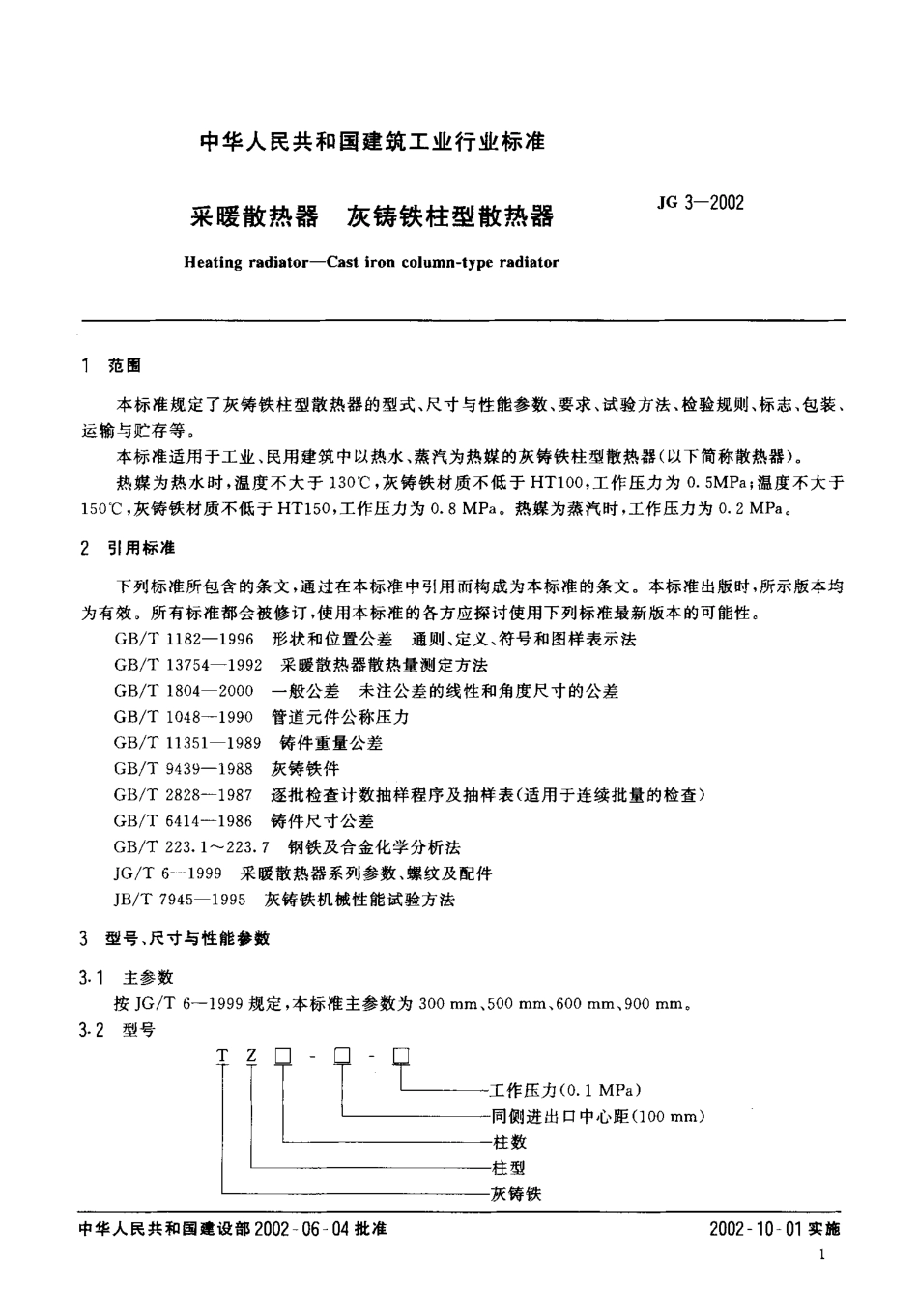

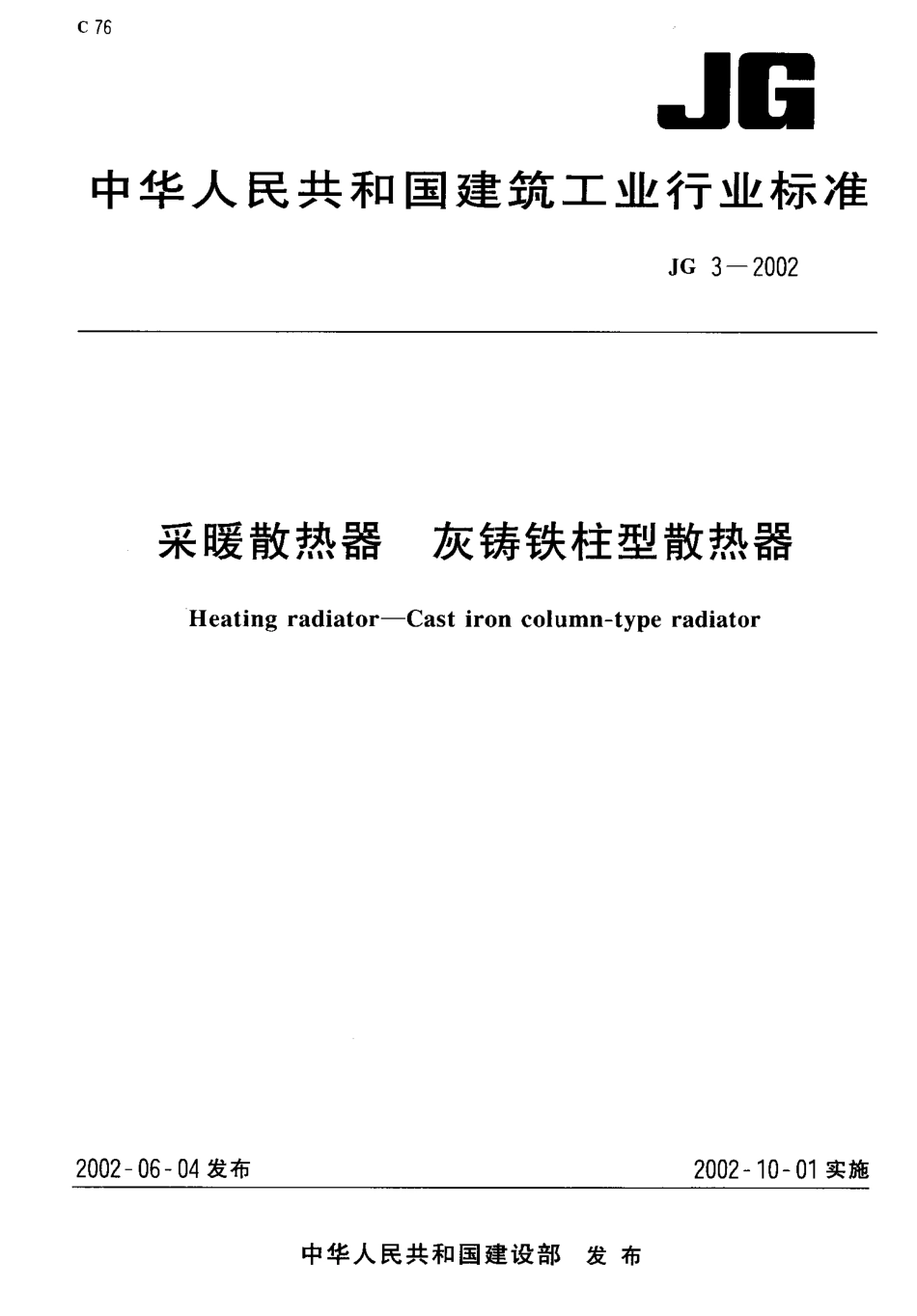

C 76J 日中华 人 民共 和 国建 筑 工 业行 业标 准J G 3一 2002采暖散热器灰铸铁柱型散热器Heating radiator- Cast iron column-type radiator2002一06一04 发布2002 门 0 一01 实施中华人民共和国建设部发 布J G 3-2002前言 本标准在对国内生产厂家相关产品进行调研，并结合十几年来产品标准执行情况，修订了JG/T 3- 1999 ，编制成本标准。 本标准的第 3.3 条、第4.2 条、第 4. 5.3 条为强制性的，其余为推荐性的。 本标准的附录A 是标准的附录。 本标准由建设部标准定额研究所提出。 本标准由建设部建筑工程标准技术归口单位归口。 本标准由中国建筑金属结构协会采暖散热器委员会负责起草。 本标准主要起草人:张善道、董重成、宋为民、牟灵泉。 本标准委托中国建筑金属结构协会采暖散热器委员会负责解释。 本标准发布日起，原标准JG/T 3- 1999 将同时废止。中华人民共和国建筑工业行业标准采暖散热器灰铸铁柱型散热器Heating radi ator-Cast i ron column- type radiatorJ G 3-2002范 围 本标准规定了灰铸铁柱型散热器的型式、尺寸与性能参数、要求、试验方法、检验规则、标志、包装、运输与贮存等。 本标准适用于工业、民用建筑中以热水、蒸汽为热媒的灰铸铁柱型散热器(以下简称散热器) 。 热媒为热水时，温度不大于 1300C ，灰铸铁材质不低于 HT 100，工作压力为 。. 5MPa ;温度不大于150`C ，灰铸铁材质不低于HT150 ，工作压力为0. 8 MPa。热媒为蒸汽时，工作压力为 。. 2 MPa,引 用 标 准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1182- 1996形状和位置公差 通则、定义、符号和图样表示法 GB/T 13754- 1992采暖散热器散热量测定方法 GB/T 1804- 200。 一般公差未注公差的线性和角度尺寸的公差 GB/T 1048- 1990管道元件公称压力 GB/T 11351- 1989铸件重量公差 GB/T 9439- 1988灰铸铁件 GB/T 2828- 1987逐批检查计数抽样程序及抽样表(适用于连续批量的检查) GB/T 6414- 1986铸件尺寸公差 GB/T 223. 1- 223. 7钢铁及合金化学分析法 JG/T 6- 1999采暖散热器系列参数、螺纹及配件 JB/T 7945- 1995灰铸铁机械性能试验方法型号、尺寸与性能参数主 参 数按JG/T 6- 1999 规定，本标准主参数为300 mm,500 mm,600 mm,900 mm,型 号T Z口仁一工作压力(0. 1 MPa)同侧进出口中心距(100 mm)一柱 数一柱 型灰 铸 铁中华 人 民 共和 国 建 设 部 2002一06- 04 批 准2002一1 0一01 实 施 IJG 3- 2002 型 号 示 例 : TZ4-5-5(8)表示同侧进出口中心距为500 mm，工作压力为 。. 5 MPa(或 0. 8 MPa)的灰铸铁四柱型 散 热 器 。3. 3散 热 器 示 意 见 图 1 ，散 热 器 尺 寸 按表 1 的 规 定 ，散 热 器 的性 能 参 数 按 表 2 的 规 定 。1L-l﹃.2 图 1散热器示意表 1柱型散热器尺寸型号中 片 高 度 H足 片 高 度 H 2b} itL宽 度 5同 侧 进 出 口中心 距 H ,TZ 2- 5- 5( 8)5 8 26 6 08 01 3 250 0TZ 4- 3- 5( 8)3 8 24 6 06 01 4 330 0T Z 4 - 5 - 5 ( 8 )5 8 26 6 06 01 4 35 0 0TZ 4-6- 5( 8)6 8 27 60601 4 36 0 0T Z 4- 9-5 (8 )9 8 21 0 6 0601 6 49 0 0表 2柱型散热器性能参数型 号散热面积 mZ/ 片工 作 压 力 MP.试 验 压 力 M P a热 水燕 汽> HT 100妻 HT 150李 HT 100妻 HT150> HT 100妻 HT 150TZ 2-5-5 (8 )0 . 2 40 . 50. 80 . 20 . 751. 2TZ 4- 3-5 (8 )0 . 1 3TZ4- 5-5 (8)0 . 2 0T Z4- 6-5 (8 )0 . 2 3 5TZ 4- 9- 5 ( 8 )0 . 4 4J G 3-2002要 求散热器按批准的标准图及技术文件制造，并符合本标准表1 的规定。散热器材质应符合GB/T 9439 的规定，牌.
