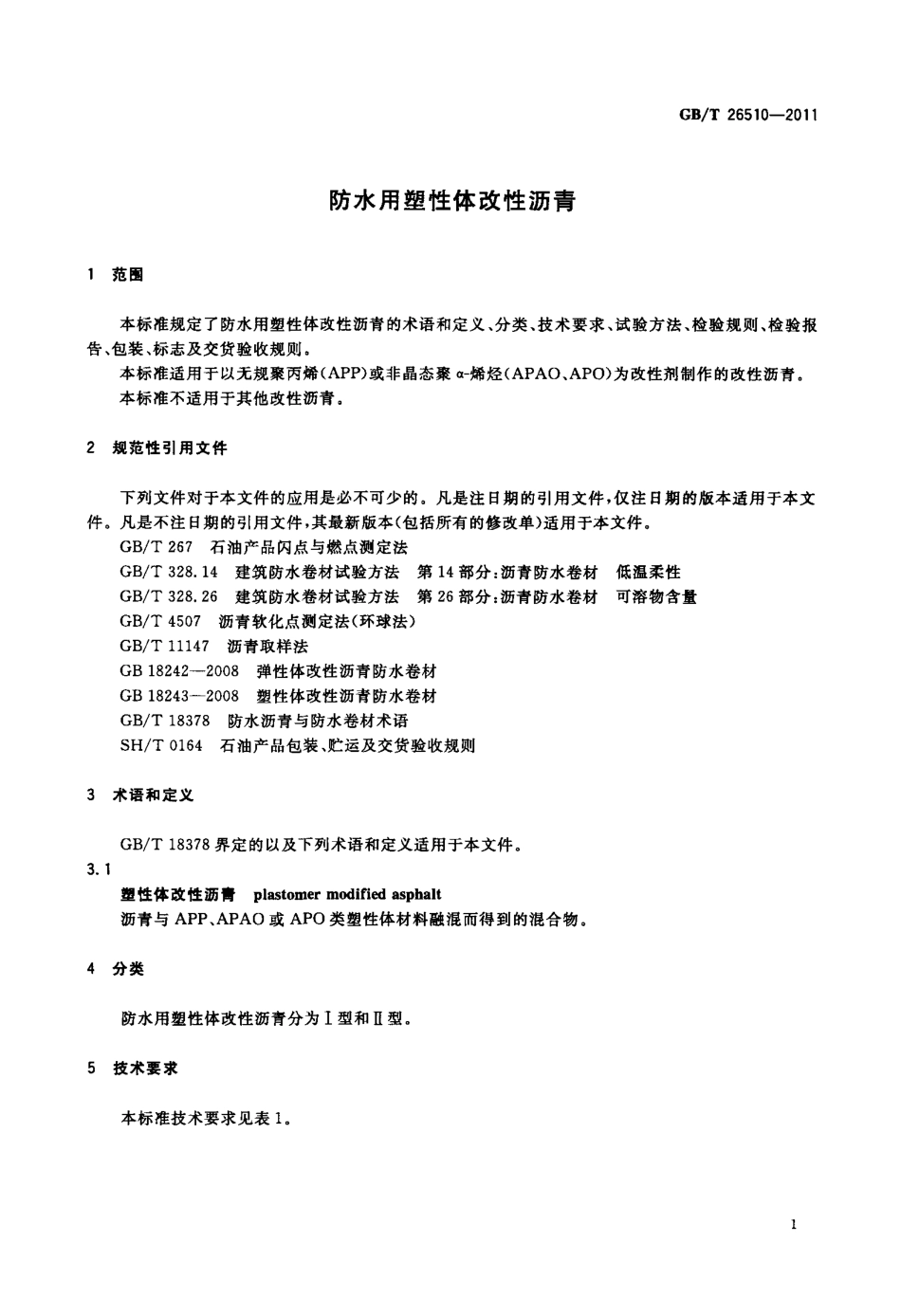

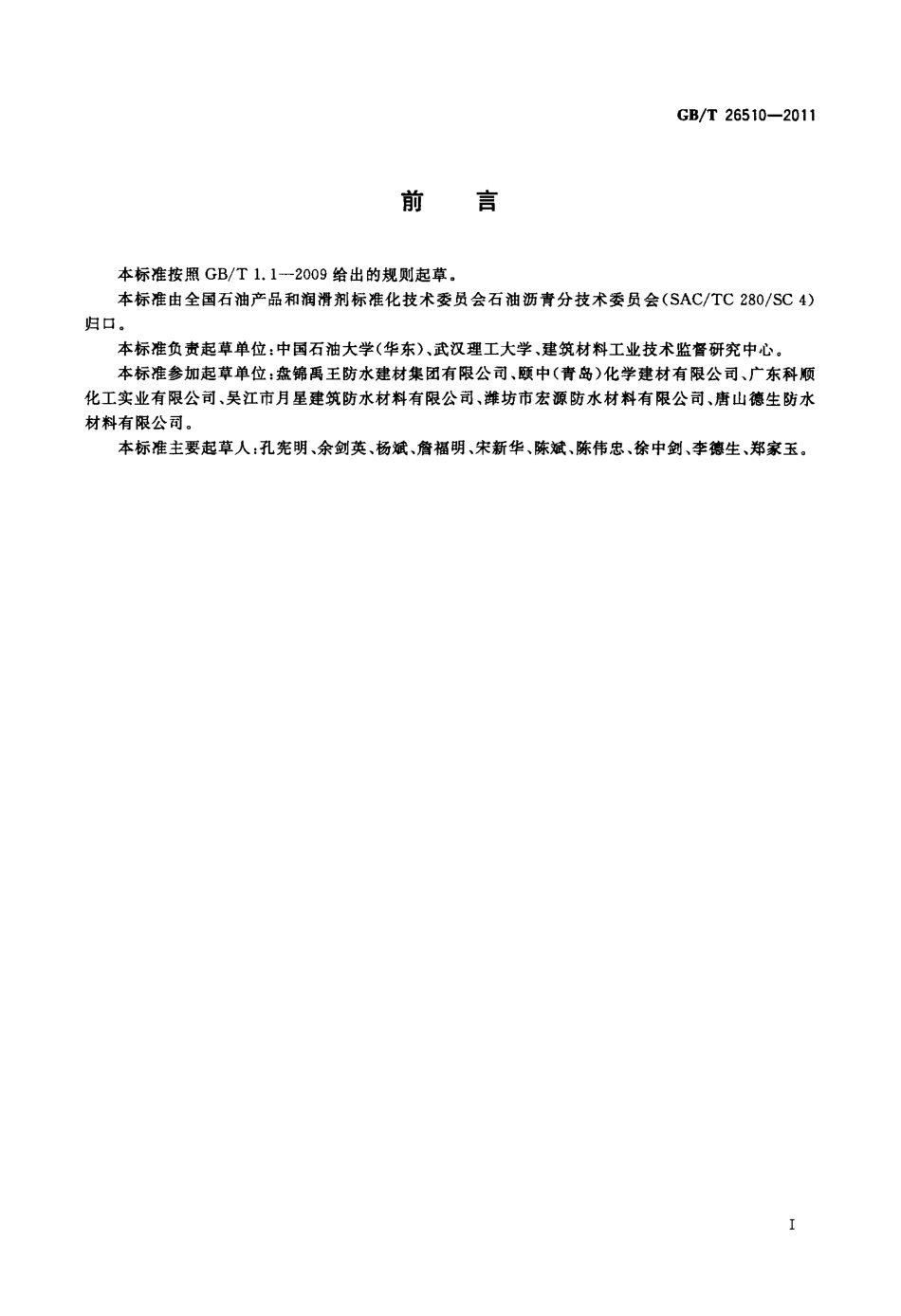

ICS 75．140E 43鳕酋中华人民共和国国家标准GB／T 26510—2011201 1- 05- 12发布防水用塑性体改性沥青Pl ast i c modi fi ed bi t umen for wat erproof201 1- 09- 01实施宰瞀鹳鬻瓣警雠瞥星发布中国国家标准化管理委员会“”。前言GB／T 26510—2011本标准按照GB／T 1．1—2009给出的规则起草。本标准由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会(SAC／TC 280／SC 4)归口。本标准负责起草单位：中国石油大学(华东)、武汉理工大学、建筑材料工业技术监督研究中心。本标准参加起草单位：盘锦禹王防水建材集团有限公司、颐中(青岛)化学建材有限公司、广东科顺化工实业有限公司、吴江市月星建筑防水材料有限公司、潍坊市宏源防水材料有限公司、唐山德生防水材料有限公司。本标准主要起草人：孔宪明、余剑英、杨斌、詹福明、宋新华、陈斌、陈伟忠、徐中剑、李德生、郑家玉。1范围防水用塑性体改性沥青GB／T 26510—2011本标准规定了防水用塑性体改性沥青的术语和定义、分类、技术要求、试验方法、检验规则、检验报告、包装、标志及交货验收规则。本标准适用于以无规聚丙烯(APP)或非晶态聚a一烯烃(APAO、APO)为改性剂制作的改性沥青。本标准不适用于其他改性沥青。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T267石油产品闪点与燃点测定法GB／T328．14建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性GB／T328．26建筑防水卷材试验方法第26部分：沥青防水卷材可溶物含量GB／T4507沥青软化点测定法( 环球法)GB／T 11147沥青取样法GB18242- - 2008弹性体改性沥青防水卷材GB18243- - 2008塑性体改性沥青防水卷材GB／T 18378防水沥青与防水卷材术语SH／T0164石油产品包装、贮运及交货验收规则3术语和定义3．1GB／T 18378界定的以及下列术语和定义适用于本文件。塑性体改性沥青pl astomer modi fi ed asphal t沥青与APP、APA0或APO类塑性体材料融混而得到的混合物。4分类防水用塑性体改性沥青分为I型和Ⅱ型。5技术要求本标准技术要求见表1。GB／T 26510—201 1裹1防水用塑性体改性沥青技术要求技术指标序号项目I型Ⅱ型1软化点／℃≥125145一152低温柔度(无裂纹)／℃通过通过3渗油性渗出张数≤24可溶物含量／％≥975闪点／' C≥2306试验方法6．1软化点软化点试件的加热温度不超过200℃。软化点试件环如图l 所示。其他试验内容按GB／T 4507进行。6．2低温柔度6．2．1试件制备图1沥青软化点试件环单位为毫米将塑性体改性沥青试件在烘箱或油浴中均匀加热到180℃～200℃，倒人已经预热并涂有甘油与滑石粉隔离剂的中空模框中，模框内部尺寸应能满足成型150mm×25mmX( 2．5～3) mm的试件。每组制样数量为6个。6．2．2试验步骤按GB／T 328．14的规定进行，弯曲直径为30 mm。低温柔度6个试件中至少5个达到标准规定指2GB／1F 26510—2011标时判定该项性能合格。6．3渗油性6．3．1方法依据渗油性试验方法按照GB 182422008中6．14的规定进行。试件制备按本标准规定。6．3．2试件制备试件尺寸为50 mm×50 ITIl ' n×(2．5～3)ml Ti ，数量为3片，可按6．2．1的试验步骤，在内部尺寸为50 mm×50 mi l l ×(2．5～3)mm的模框里制备。6．3．3试验步骤6．3．3．1将3片试件分别放在3叠快速定性滤纸上，每叠5层滤纸，试件上覆玻璃板，滤纸下垫瓷砖。6．3．3．2控制烘箱温度为：I型塑性体改性沥青为110℃士2℃，Ⅱ型塑性体改性沥青为130℃士2℃，试件上层的玻璃板上放置砝码或金属重物，使其与上层玻璃板的质量之和为1 000 g- i - 10 g；将试件置于烘箱中5 h土15 rai n，然后取出，在标准试验条件23℃- 4- 2℃下静置1 h，检查渗油张数。6．3．4结果计算凡有污染痕迹的滤纸均判定为渗出，计人渗出张数。以3个试件中渗出张数最多的作为试验结果。6．4可溶物含量6．4．1方法依据可溶物含量试验方法进行按照GB／T 328．26的规定进行。索氏萃取器容量、溶剂及试验结果计算按.
