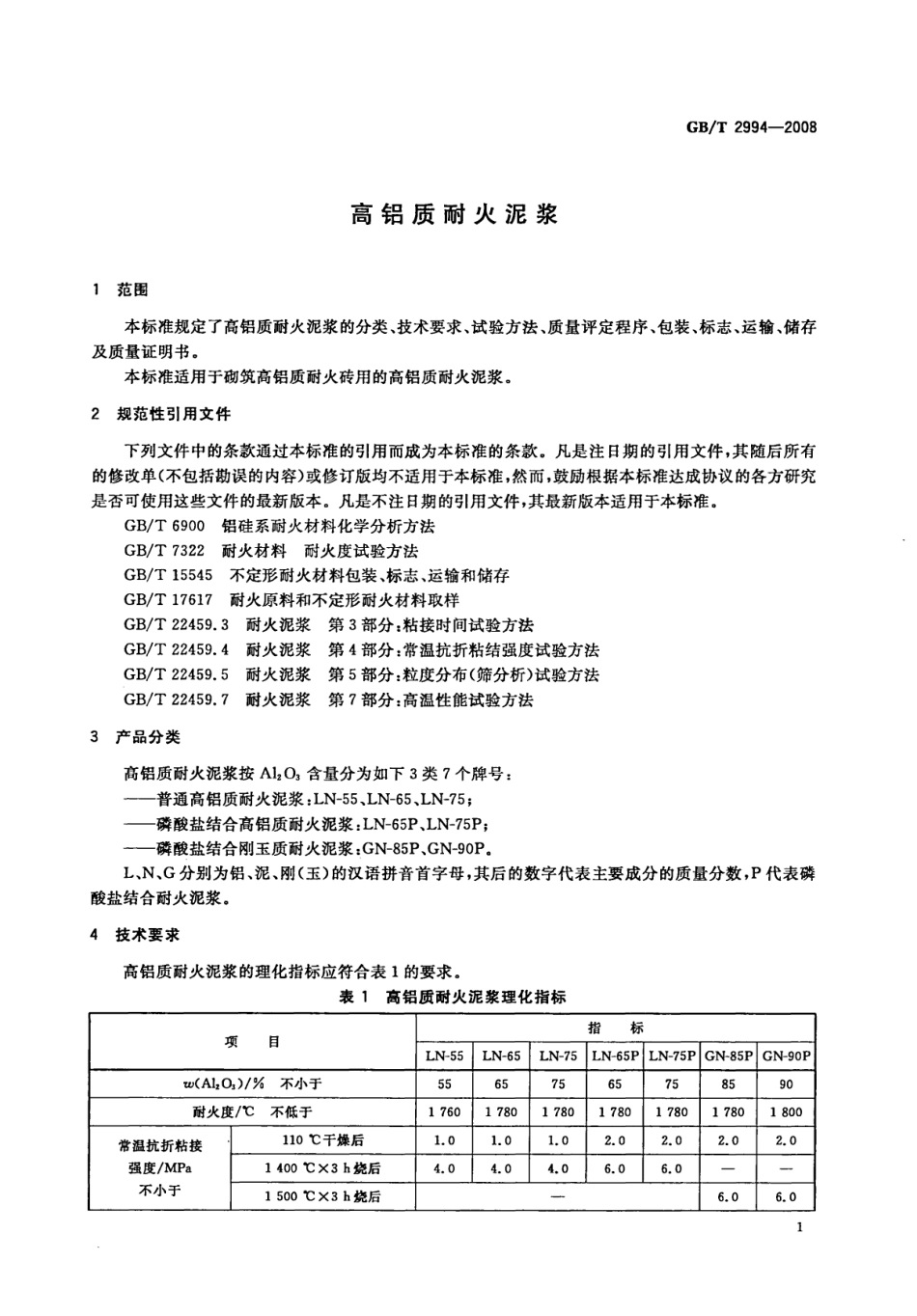

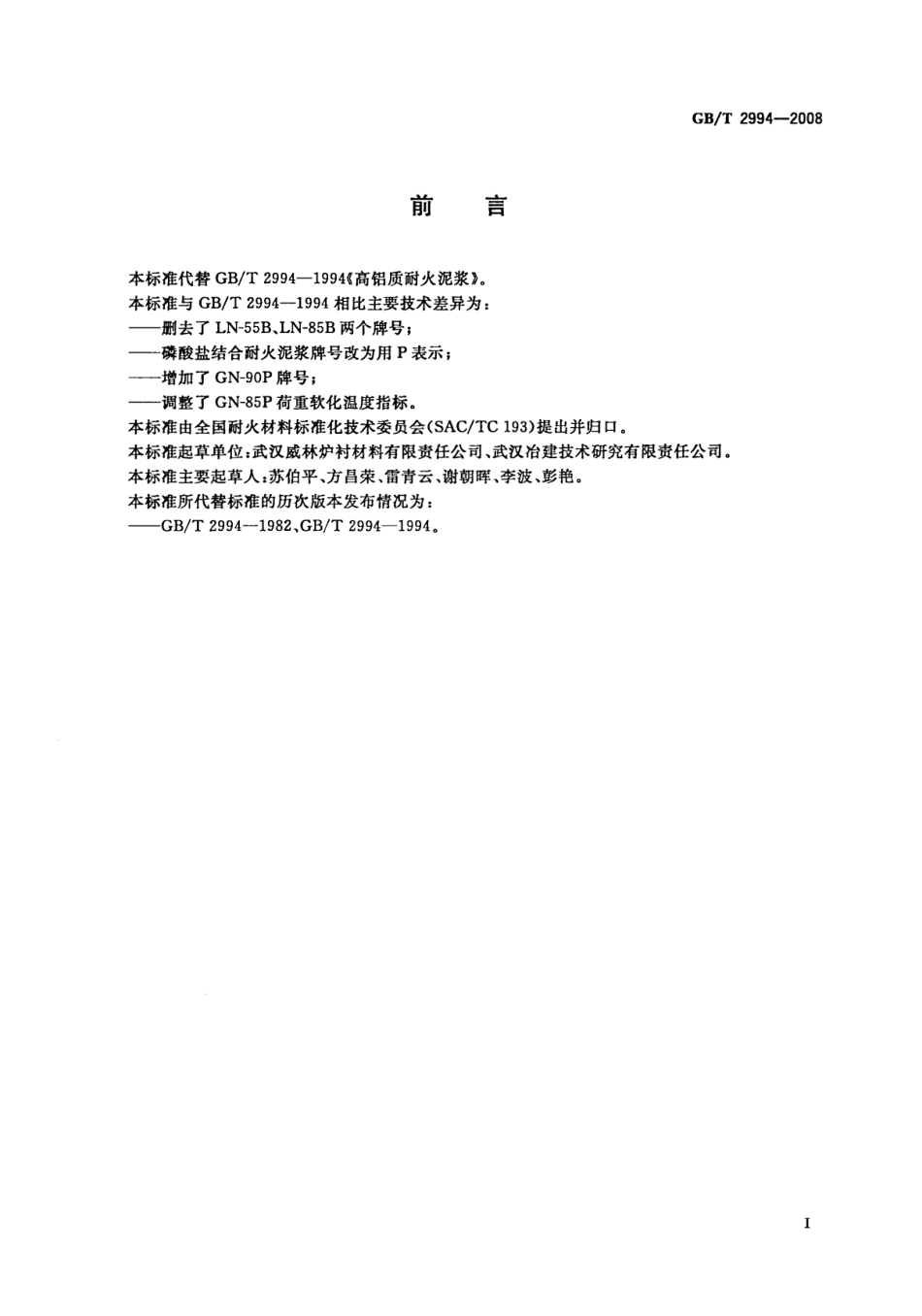

ICS 81.080 Q 46中 华 人 民 共 和 国 国 家 标 准GB/T 2994—2008代舂 GB/T 2994—1994高铝质耐火泥楽High alumina refractory mortars2008-10-30 发布2009-07-01 实施中华人民共和国国家质量监督检验检疫总局标理发 布GB/T 2994—2008本标准代替GB/T 2994—1994《髙铝质耐火泥浆》。本标准与GB/T 2994—1994相比主要技术差异为：—删去了 LN-55B、LN-85B两个牌号；——磷酸盐结合耐火泥浆牌号改为用P 表示；一一增加了 GN-90P牌号；—调整了 GN-85P荷重软化温度指标。本标准由全国耐火材料标准化技术委员会(SAC/TC 193)提出并归口。本标准起草单位:武汉威林炉衬材料有限责任公司、武汉冶建技术研究有限责任公司。本标准主要起草人:苏伯平、方昌荣、雷青云、谢朝晖、李波、彭艳。本标准所代替标准的历次版本发布情况为：—— GB/T 2994—1982、GB/T 2994—1994。GB/T 2994—2008高 铝 质 耐 火 泥 浆1范围本标准规定了高铝质耐火泥浆的分类、技术要求、试验方法、质量评定程序、包装、标志、运输、储存 及质量证明书。本标准适用于砲筑髙铝质耐火砖用的高铝质耐火泥浆。规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单(不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 6 9 0 0 铝硅系耐火材料化学分析方法GB/T 7 3 2 2 耐火材料耐火度试验方法GB/T 15545 不定形耐火材料包装、标志、运输和储存GB/T 17617 耐火原料和不定形耐火材料取样GB/T 22459. 3耐 火 泥 浆 第 3 部分:粘接时间试验方法GB/T 22459. 4耐 火 泥 浆 第 4 部分:常温抗折粘结强度试验方法GB/T 22459. 5耐 火 泥 浆 第 5 部分:粒度分布(筛分析)试验方法GB/T 22459. 7耐 火 泥 浆 第 7 部分:高温性能试验方法产品分类髙铝质耐火泥浆按A1203 含量分为如下3 类 7 个牌号：——普通高铝质耐火泥浆:LN-55 XN-65 XN-75 ；磷酸盐结合高铝质耐火泥浆:LN-65P、LN-75P; 磷酸盐结合刚玉质耐火泥浆:GN-85P、GN-90PaL 、N 、G 分别为铝、泥、刚（玉）的汉语拼音首字母，其后的数字代表主要成分的质量分数，P 代表磷O酸盐结合耐火泥浆 技术要求髙铝质耐火泥浆的理化指标应符合表1 的要求 o表 1高铝质耐火泥浆理化指标项 目指 标LN-55LN-65LN-75 LN-65P LN-75P GN-85P GN-90P«；(Al203)/% 不小于55657565758590耐火度/ t不低于1 7601 7801 7801 7801 7801 7801 800常温抗折粘接 强度/MPa不小于110 *C干燥后1.01.01.02.02.02.02.01 400 1CX3 h 烧后4.04.04.06.06.01 500 1CX3 h 烧后1 .6.06.0GB/T 2994—2008表 1 (续)项 目指 标LN-55 LN-65 LN-75 LN-65P LN-75P GN-85P GN-90P0.2 MPa荷重软化温度m不低于•1 4001 6001 650加热永久线变化率/%1 400 1CX3 h烧后_ 5 〜+ 11 500 *CX3 h烧后—5 〜+ 1粘接时间/min1〜3粒度/ %<11. 0 mm100>0.5 mm，不大于2<0. 075 mm,不小于5040注：如有特殊要求，粘接时间由供需双方协商确定。5试验方法5. 1化学分析按GB/T 6900进行。5 . 2 耐火度的检验按GB/T 7322进行。5 . 3 粘接时间的试验按GB/T 22459. 3 进行。5. 4常温抗折粘结强度的检验按GB/T 22459. 4 进行。5.5粒度筛分析按GB/T 22459. 5 进行。5. 6荷重软化温度和加热永久线变化率的检验按GB/T 22459. 7 进行。6质置评定程序6. 1组批6 .1 .1 产品按连续正常生产的同一牌号组批。原料或生产工艺变动时，则应另行组批。6 .1 .2 同一牌号的产品每批最大量为60 吨。6 . 2 抽样产品的抽样按GB/T 17617的规定进行。6 . 3 判定规则耐火度、常温抗折粘接强度、荷重软化温度为验收检验项目。检验结果均符合表1 的规定值时，该 批产品为合格。检验结果有不合格项时，应 按6. 2 的规定重新抽取双倍数量的试样进行复验。复验结果的单.
