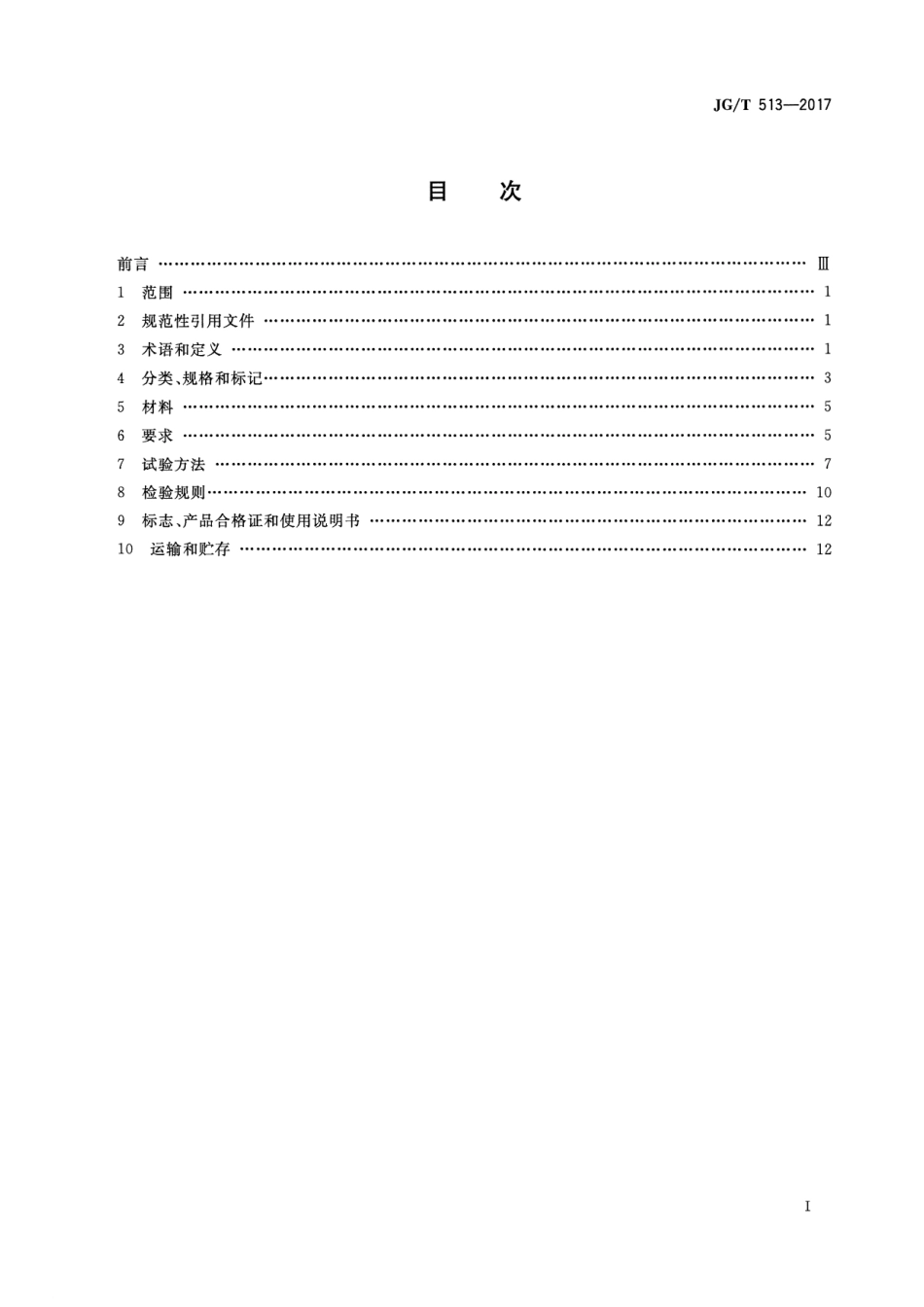

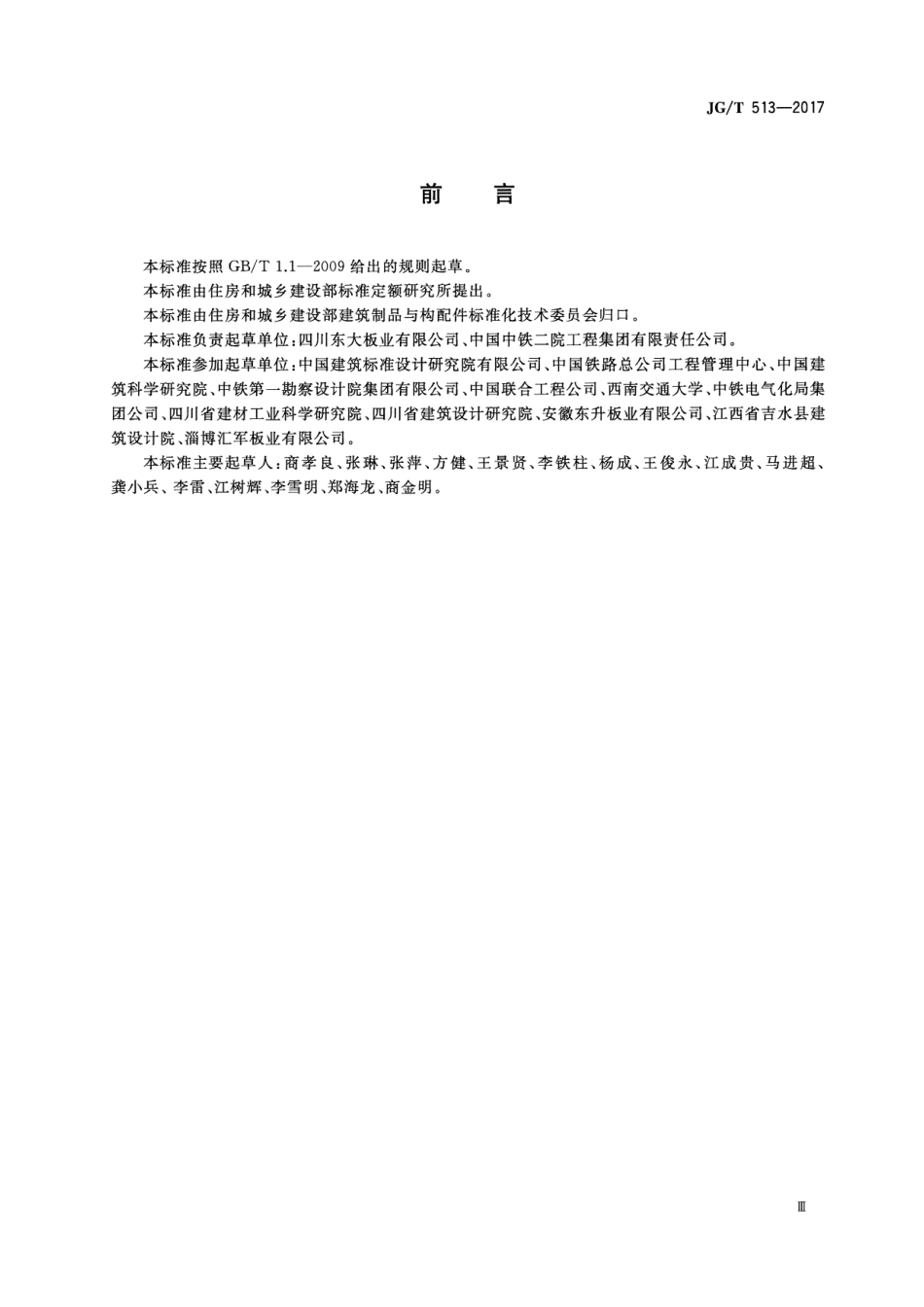

JG/T 513-2017 目次皿1113557muu书明说用使和←r…记………H证才"示uu各[-1·44合存用义导22恪……·;+品贮寻荒见""祖肌产南性和j··方47、住围范语类料求验验志一鸣言范规术分材要试检标主nu 前1234567891I JG/T 513-2017 目。本标准按照 GB/T1. 1-2009 给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准负责起草单位:四川东大板业有限公司、中国中铁二院工程集团有限责任公司。本标准参加起草单位:中国建筑标准设计研究院有限公司、中国铁路总公司工程管理中心、中国建筑科学研究皖、中铁第一勘察设计院集团有限公司、中国联合工程公司、西南交通大学、中铁电气化局集团公司、四川省建材工业科学研究院、四川省建筑设计研究院、安徽东升板业有限公司、江西省吉水县建筑设计院、淄博汇军极业有限公司。本标准主要起草人:商孝良、张琳、张萍、方健、王景贤、李铁柱、杨成、王俊永、江成贵、马进超、龚小兵、李雷、江树辉、李雪明、郑海龙、商金明。而且JG/T 513-2017 .l.LJJ dz { 说明 z1 耐碱玻纤网水泥砂浆防护层;2 聚苯颗粒混凝土芯材 p3 耐碱玻纤网水泥砂浆防护层;4 一一耐水腻子层;L 板长度;B 板宽度;H一一一板总高度 zd 芯板厚度。u 11, 11.l.乓/, q a) 平面图b) 1-1 纵剖面2 3 4 1 c) 2-2 横剖面圈1钢边框保温南热轻型报外形示意图2 单位为毫米JG/T 513-2017 3.2 钢边框保温南热轻型楼面板steel frame Iightweight thermal insulation f100r panel 不参与结构整体计算且仅承受竖向荷载、不直接承受动荷载，作为加(夹)层楼板使用的钢边框保温隔热轻型板。3.3 聚苯颗粒混凝土芯材polystyrene granule core concrete 由普通硅酸盐水泥、聚苯颗粒、砂、各种添加剂制成的聚苯颗粒温凝土，作为钢边框保温隔热轻型握的内部填充材料，使其具有满足设计要求的保温隔热性能。3.4 防护层protective layer 由耐碱玻璃纤维网与水泥砂浆复合而成，铺设于钢边框保温隔热轻型板上下面层，避免芯材外露同时增加表面强度的水泥砂浆面层。4 分类、规格和标记4.1 分类4. 1. 1 钢边框保温隔热轻型板按用途分类应符合表 1 的规定。表1接用逮分类川，，仨73 类别代号1 屋面板WM 2 网架板WJ 3 天沟板TG 4 楼丽板LB 5 墙板QB 4.1.2 钢边框保温隔热轻型板按荷载等级分类应符合表 2 的规定。表 2接荷载等级分类荷载等级外加均布荷载标准值/CkN/m' ) WM 、 WJTG LB QB I 级1.20 2.40 4.00 0.75 E 级1. 70 5.50 1.10 E 级2.50 4.2 规格钢边框保温隔热轻型板规格尺寸应符合表 3 的规定。3 JG/T 513-2017 5 材料5.1 钢材5.1.1 槽钢、角钢应符合 GB/T 700 的规定。5.1.2 玲拔低碳钢丝网片应符合 JC/T 540 的规定。5.2 芯材5.2.1 普通硅酸盐水泥强度等级应不低于 42.5 ，且符合 GB 175 的规定。5.2.2 粉煤灰等级不应低于 E 级，且符合 GB/T 1596 的规定。5.2.3 聚苯颗粒粒度 (3 mm~5 mm 方孔筛筛余)应不超过 5% ，堆积密度 5 kg/m3~15 kg/m3o 5.2.4 外加剂应符合 GB 8076 的规定。5.2.5 砂应符合 GB/T 14684 的规定。5.2.6 水应符合 JGJ 63 的规定。5.3 防护层5.3.1 耐碱玻璃纤维网应符合 JC/T 56 1. 2 的规定。5.3.2 水泥、砂、水应符合本标准 5.2 的规定。5.4 耐水腻子应符合 JG/T 298 的规定。6 要求6.1 外观质量钢边框保温隔热轻型板外观质量应符合表 4 的规定。表4外观质量序号项目指标1 钢边框表面漆膜表丽均匀平整、无漏涂、无鼓泡、无开裂2 孔洞主ζ3 处，且总面积不超过 0.01 m 2 3 蜂窝主三 3 处，且总面积不超过 0.01 m 2 4 露网<3 处，且总面积不超过 0.01 m' 5 板丽裂纹(宽度。 .2 mm~ 1. 0 mm) 三二3 处注:对不影响物理力学性能及安装使用性能的缺陷，允许用高于原强度的水泥砂浆进行修复，但各项性能指标应符合本标准规定。6.2 尺寸允许偏差钢边框保温隔热轻型板尺寸允许偏差应符合表 5 的.
