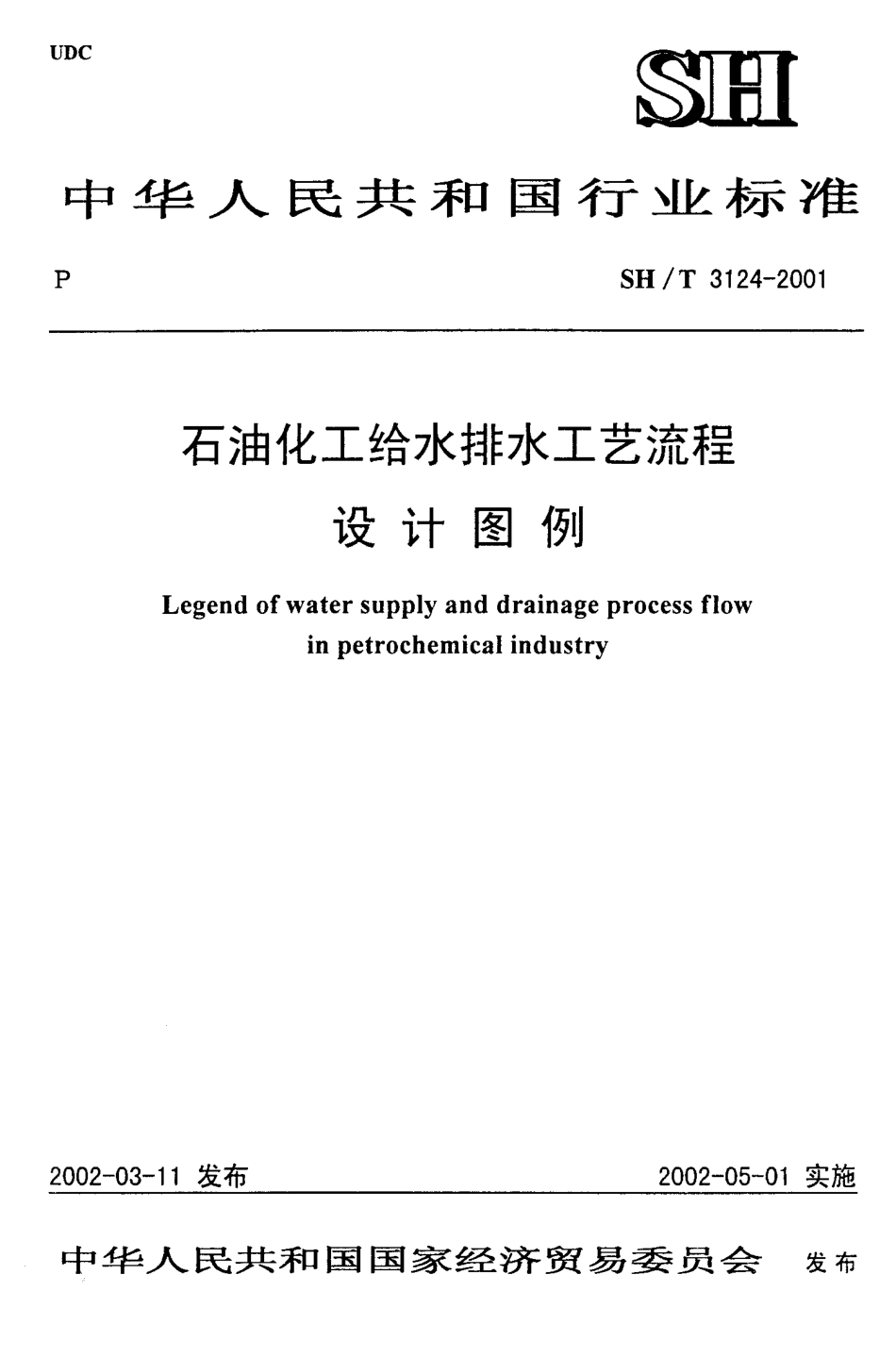

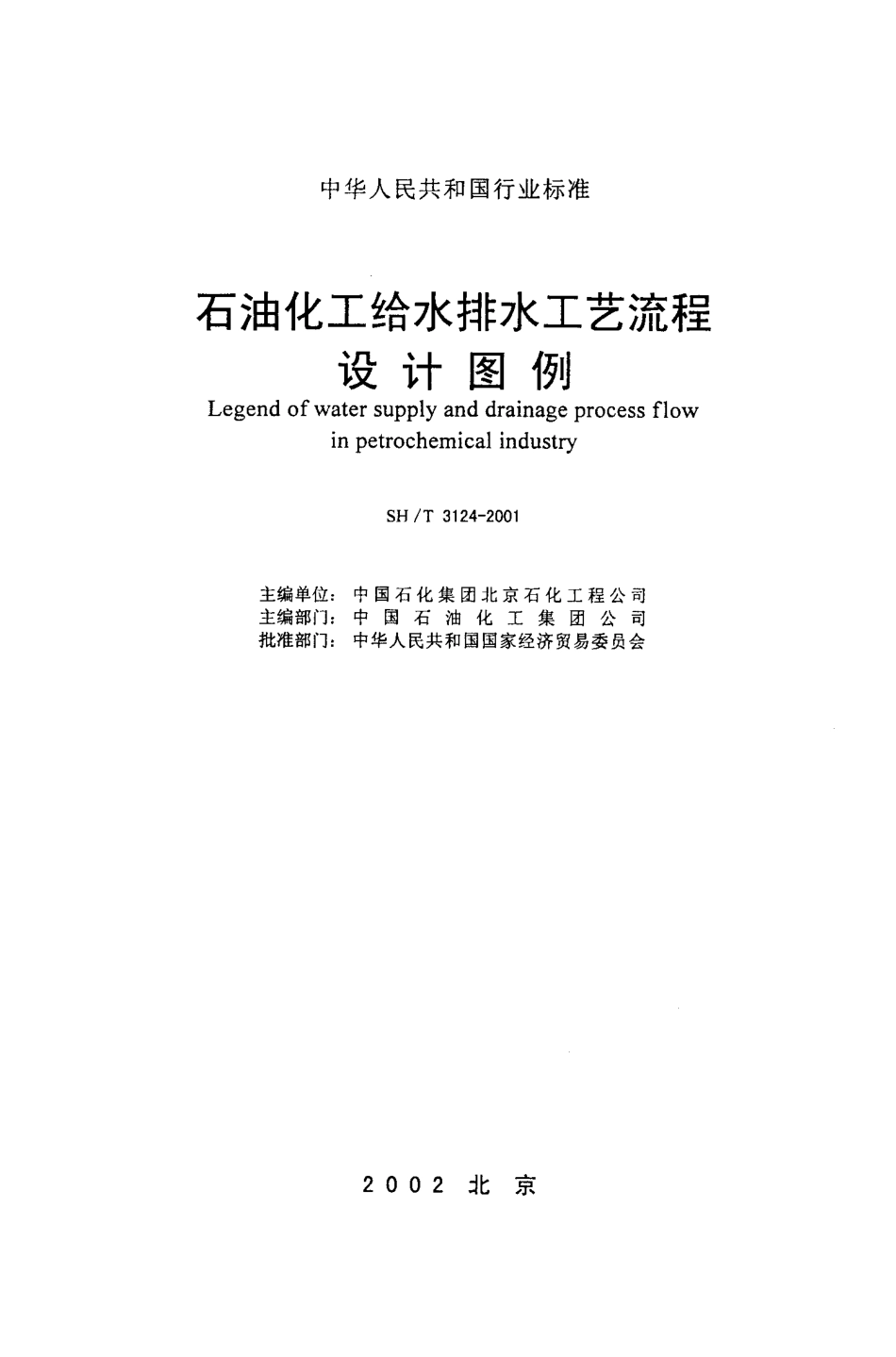

中 华 人 民 共 和 国 行 % r- 标 准SH / T 3124- 2001石油化工给水排水工艺流程 设 计 图 例Legend of water supply and drainage process flow in petrochemical industry2002-03- 11 发布2002- 05- 01 实施中 华 人 民 共 和 国 国 家 要乏济 贸 易 委 员 会发布中华人 民共和 国行业标准石油化工给水排水工艺流程 设 计 图 例Legend of water supply and drainage process flow in petrochemical industryS H / T 3 12 4 - 20 0 1主编单位:中国石 化 集 团北 京石 化工 程 公司主编部门:中 国 石油 化工 集 团公 司批准部门:中华人民共和国国家经济贸易委员会2 0 0 2北京中华人民共和国国家经济贸易委员会二0 0 二年第 12 号关于发布 《石油化工防火堤设计规范》等 19项石油化工行业标准的公告中国石油化工集团公司: 你公司报批的 《石油化工防火堤设计规范》等 19项石油化工行业标准草案，经国家经贸委批准，现予发布，自2002 年 5 月 1 日起实施。标准名称、编号为:强制性标准:序号标准编号1 . SH 3 12 5- 20 0 1SH 3 05 9- 20 0 1SH 3021- 2001S H 3 12 6- 7.0 0 1 标准名称石油化工防火堤设计规范石油化工管道设计器材选用通则 ( 代替SH3059- 94, SH3059- 1994 )石油化工仪表及管道隔离和吹洗设计规范 (代替SHJ21-90, SH3021- 1990)石油化工仪表及管道伴热和隔热设计规范 (代替SHJ21-90, SH3021- 1990)石油化工仪表供气设计规范 (代替SHJ20- 90, SH3020- 1990)石油化工剧毒、可燃介质管道工程施工及验收规范 (代替SH3501- 1997)石油化工工程建设交工技术文件规定 ( 代替SH3503-93, SH3503- 1993)石油化工设备安装工程质量检验评定标准 (代替SHJ514-90, SH3514- 1990)石油化工筑炉工程施工及验收规范石油化工企业燃料气系统和可燃性气体排放系统设计规范(代替 SHJ9-89,SH3009- 2000)ZJ生5 . S H 30 20 - 2 00 16 . S H 35 0 1- 2 00 17. SH 3503- 20018. S H 3 5 14- 20 0 19. S H 3 53 4- 20 0 110. S H 3 00 9- 20 0 1推荐性标准:序号标准编号标准名称11. SH/T 3110-2001石油化I 设计能量消耗计算方法 (代替SYJ1029- 82, SH/T3110- 2000)12. SH/T 3123-2001石油化工钢储罐地基充水预压监测规程13. SH/T 3124-2001 石油化工给水排水工艺流程设计图例14. SH/T 3517-2001石油化工钢制管道I 程施工I 艺标准 (代替SHJ517-91, SH/T3517- 1991)15. SH/T 3516- 2001 催化裂化装置轴流压缩机一烟气轮机机组施工技术规程 (代替SHJ516- 90, SH/ T3516- 1990)16. SH/T 3530-2001石油化工立式圆筒形钢制储罐施工工艺标准(代替SH3530-93, SH/T3530- 1993)17. SH/T 3127- 2001 石油化工管式炉铬钥钢焊接回弯头技术规范18. SH/T 3109- 2001炼油厂添加剂设施设计规范 (代替 SYJ1025- 82 , SH/T3109-2000)19. SH/T 3096- 2001加工高硫原油重点装置主要设备设计选材导则 (代替 SH/T3096- 1999 )中华人民共和国国家经济贸易委员会 = 0 0 二年三月十一日前言 本标准是根据中国石化 ( 1998 ) 建标函字 163 号文的通知，由我公司主编的。 本标准共分七章和一个附录，主要内容包括: 罐、容器、专有设备、构筑物、机泵、消防器材、阀门等的图例和名称: 线条和管道的表示方法及中英文名称对照。 在编制过程中，进行了比较广泛的调查研究，总结了多年来石油化工给水排水工艺流程的设计经验，采用了国标、部分国际通用图例，并征求了有关设计等单位的意见，对其中主要问题进行了多次讨论，最后经审查定稿。 本标准在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供我公司，以便今后修订时参考。 我公司的地址是: 北京市朝阳区安慧北里安园21 号 邮政编码:100101本标准 的主编单位: 中国石化集团北京石化工程公司参 加 编 制 单 位: 中国石化集团北京设计院主要起草人: 张美华姜立新王京.
