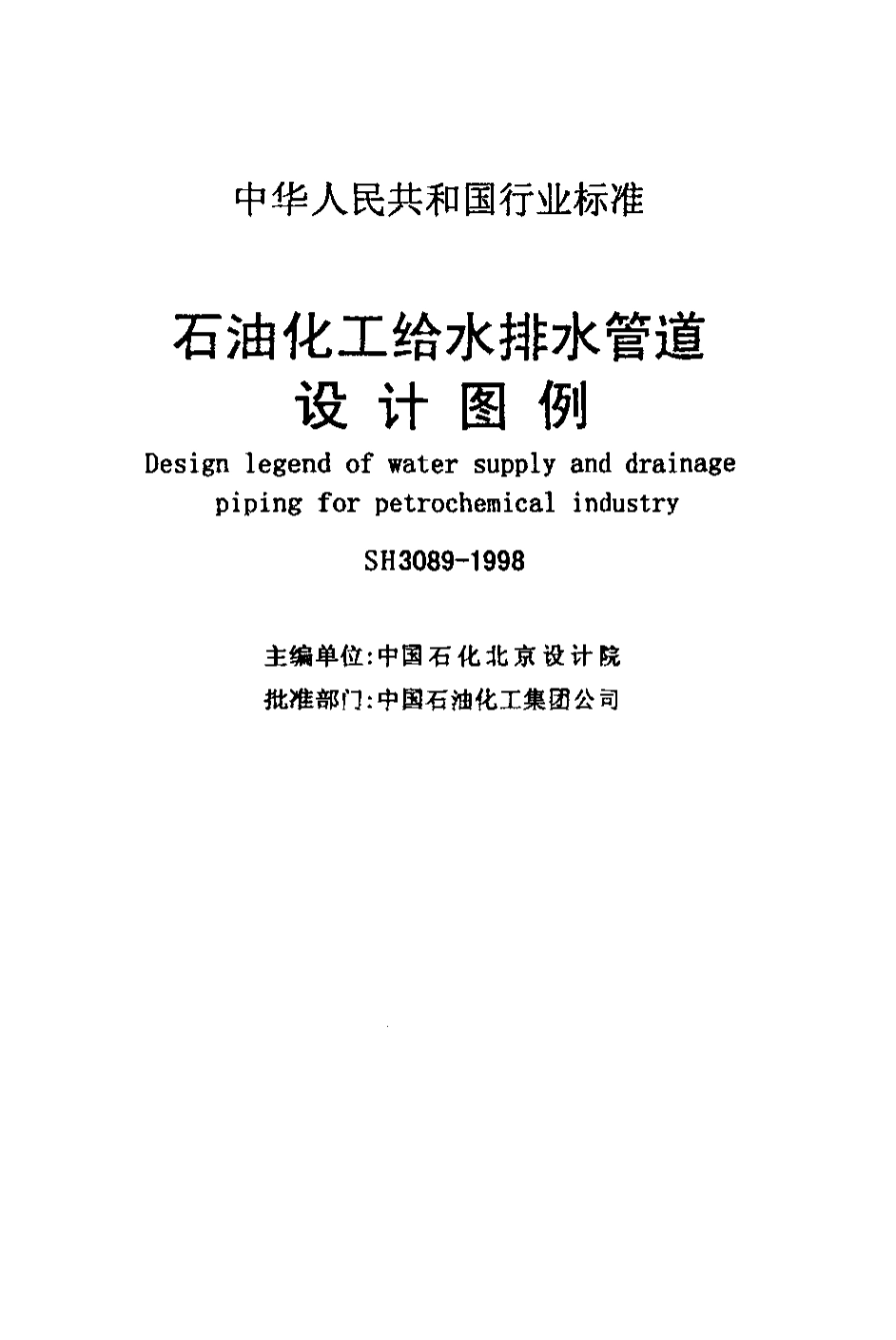

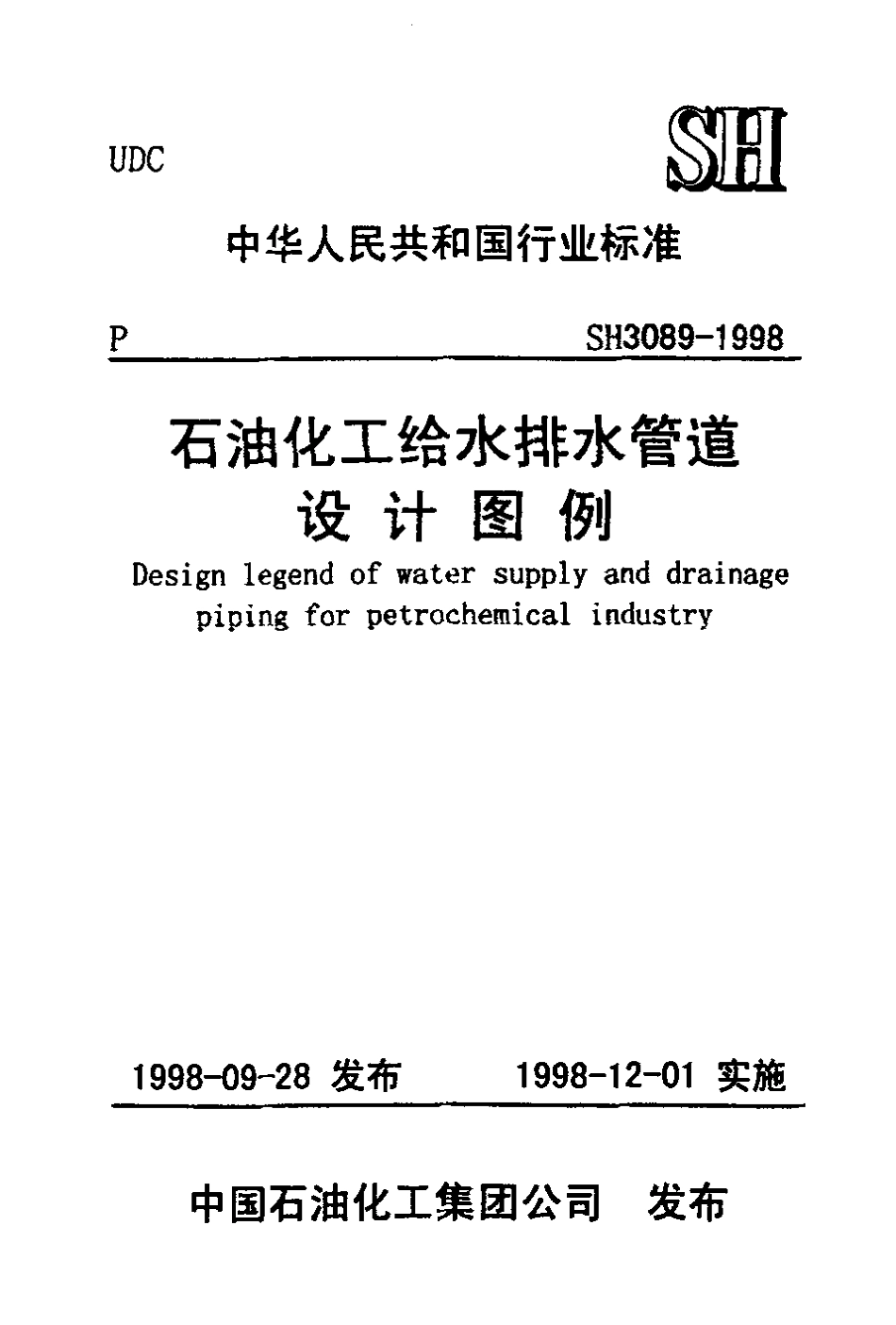

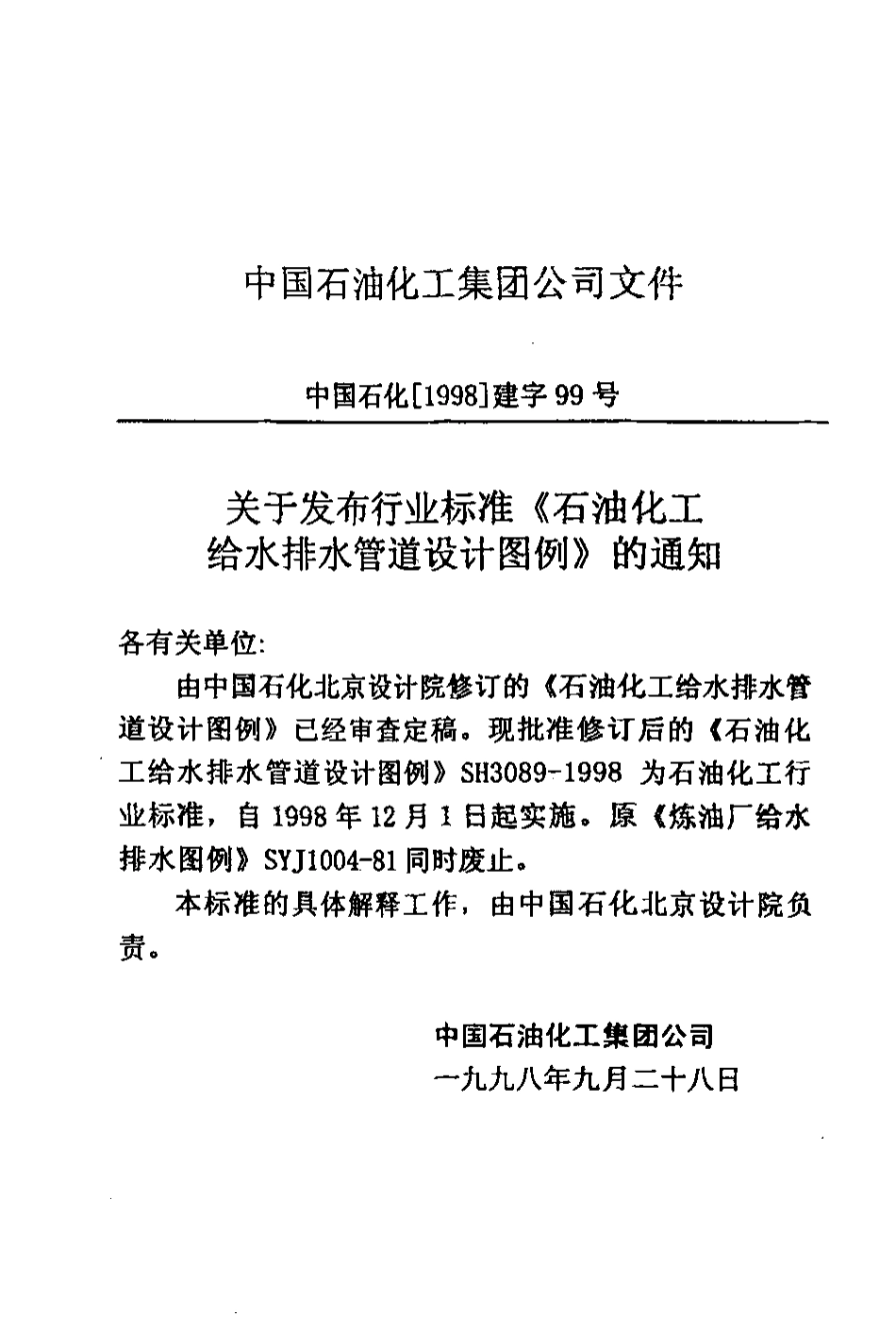

UDCM中华人民共和国行业标准PSH3 0 8 9- 19 98石油化工给水排水管道 设 计 图 例Desi gn l egend of water suppl y and dr ainage pi ping for petrochemi cal i ndustry1998- 09-28 发布1998- 12-01 实施中国石油化工集团公司 发布中华人民共和国行业标准石油化工给水排水管道 设 计 图 例Design l egend of water suppl y and drainage pi pi ng f or petrochemi cal i ndustr yS H3 08 9- 19 9 8主编 单位 : 中国 石 化 北 京 设 计 院批准 部 门: 中国石油 化工集团公 司中国石油化工集团公司文件中国石化[1998] 建字 99 号关于发布行业标准 《石油化工给水排水管道设计图例》的通知各有关单位: 由中国石化北京设计院修订的 《石油化工给水排水管道设计图例》已经审查定稿. 现批准修订后的 《石油化工给水排水管道设计图例》SH3089- 1998 为石油化工行业标准，自1998 年12 月1 日起实施。原 《炼油厂给水排水图例》SYJ1004- 81 同时废止。 本标准的具体解释工作，由中国石化北京设计院负责。中国石油化工集团公司一九九八年九月二十八 日月u吕 本标准是根据中石化 (1995) 建标字269 号文的通知，由我院对 《炼油厂给水排水设计图例》SY J 1004- 81 进行修订而成。 本标准共分八章和一个附录，这次修订的主要内容有: I 修改和增加了部分图例和名称; 2 增加了管道中英文名称对照; 3 对章、节编排进行了调整。 在修订过程中，针对原标准中存在的问题，进行了调查研究，总结了近年来石油化工给排水管道设计图例应用情况: 采用了国标、部分国际通用图例，并征求了有关设计等方面的意见，对其中主要问题进行了多次讨论，最后经审查定稿。 本标准在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供我院，以便今后修订时参考. 我院的通讯地址: 北京市西城区安德路甲67号 邮政编码: 1000 11本标准的主编单位: 中国石化北京设计院参加编制单位: 中国石化北京石油化工工程公司主要起草人: 直中天胡晨目次1总则 ······· ””························ ·······”·········⋯⋯ 12管道 ········· · ·············“········· ···· ····⋯⋯:··⋯⋯ 23阀门 ·······”“············ ············ ··················⋯⋯ 84管件、小型设备及仪表 ·········· ·-·················⋯⋯ 135卫生设备 ·. 176管道附属构筑物 · 197 消防设各及附件 ····················- ············⋯⋯‘二‘218其他 ·. 24附录 A管道中英文名称对照·. 26总则1. 0. 1本标准适用于石汕化工行业的给水排水及消防管道安装工程设计。1.0.2管道图例是以英文名称的第一个字母为主，第二个字母为辅或化学元素符号作为标记。管道中英文名称对照见附录 Ao1.0. 3本标准未规定的图例，可采用 《石油化工企业配管工程设计图例》SH3052 . 《石油化工总图运输设计图例》SH3084等标准或参照本标准派生。1.0.4阀门及管道附属构筑物等图例应按比例绘制。2管道条 号名称图例说明2. 0. 1原水管 道一RW 一2. 0. 2生产给 水管道一P W—2 . 0 . 3生活给水管道一iDW —2 . 0 . 4消 防给 水管道一FW 一专用消防水 管道2. 0. 5循环 冷却给水管道-CWS2. 0. 6循环 冷却回水管道—C呱 一2. 0. 7循 环冷却 回水管 道(自流)—(CWR)2. 0. 8循环 冷却 水排污 管道一CWD2. 0. 9热水给水 管道一】IWS续表条 号名称图例说明2 . 0 . 10热水回水管 道-HWR 一2 . 0 . 1 1海水给水管道-SWS 一2. .
