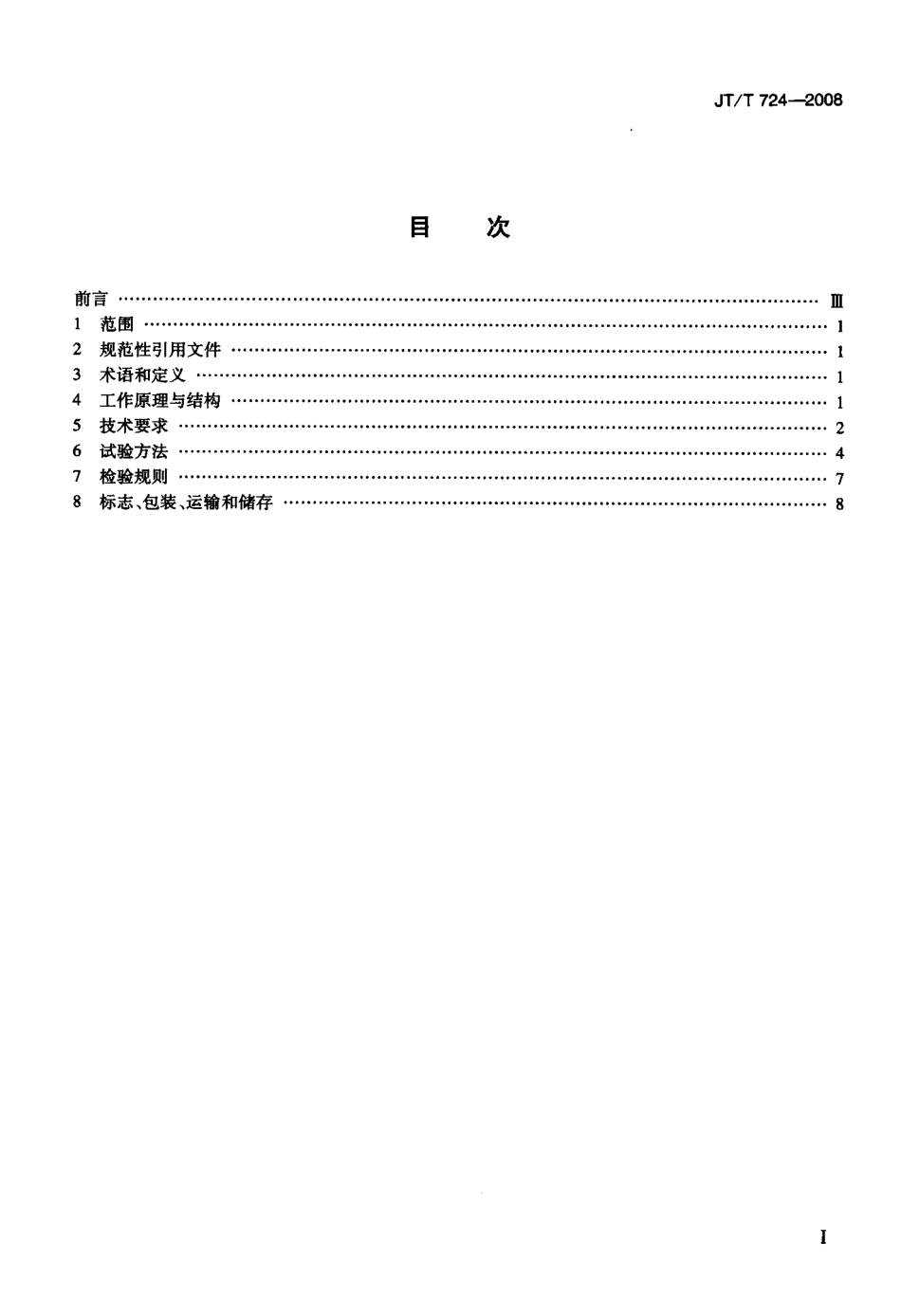

ICS 93．080．99P 96备案号：JT中华人民共和国交通行业标准2008- 07—29发布旋转压实仪Gyrat ory compact or2008- 11- 01实施中华人民共和国交通运输部发布目次前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅲ1范围⋯⋯⋯⋯⋯⋯⋯⋯⋯- ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．12规范性引用文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯l3术语和定义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14工作原理与结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26试验方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯47检验规则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯78标志、包装、运输和储存⋯⋯· ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯．．8前言本标准参照美国各州公路与运输官员协会(AAsHT0)的规程与试验方法：AASHTO．1312—04《用superpave旋转压实机压实制备和测定热拌沥青混合料(HMA)试件和密度标准试验方法》[ Prepari ng锄d DetenIl i ni “g the Densi t y 0f Hot - Mi x A叩hMt ( HMA) Speei mens by Me趴8 of Me Superpave Gymt ory Com·pactor]制定。本标准由交通行业计量技术委员会提出并归口。本标准起草单位：交通部科学研究院、江苏省交通科学研究院有限公司、北京今谷神箭测控技术研究所、福州美德实验仪器有限公司、北京航天航宇测控技术研究所、欧美大地仪器设备中国有限公司、上海卓致力天仪器设备有限公司、陕西华路通交通科技发展有限责任公司。本标准主要起草人：盛开通、贾渝、彭京武、文永岳、杨志泉、章勇、张玮、崔育其。本标准参加起草人：黄孙俊、游玉石、谷梅、黄晚清、韦武举。Ⅲ旋转压实仪1范围本标准规定了旋转压实仪的工作原理与结构，技术要求，试验方法，检验规则，标志、包装、运输和储存等内容。本标准规定的旋转压实仪是高性能沥青路面(Superpave)设计方法的旋转压实仪。本标准适用于通过揉搓方法制备热拌沥青混合料圆柱体试件的旋转压实仪的生产、检验和使用。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB9969．1工业产品使用说明书总则3术语和定义下列术语和定义适用于本标准。3．1旋转压实仪gyratorycompactor沥青混合料设计的工具，也是沥青混合料生产质量检验和质量保证的工具。3．2内部角i nternalangl e旋转压实仪进行试件压实工作的过程中，试模内部直径与试模底(或顶)板之间形成的角度。3．3顶部内部角topi nternal 粕gl e旋转压实仪进行试件压实工作的过程中，试模内部直径与试模顶板之间形成的角度。3．4底部内部角bottomi nternalangl e旋转压实仪进行试件压实工作的过程中，试模内部直径与试模底板之间形成的角度。3．5有效内部角effec廿vei nternaln- gl e顶部内部角和底部内部角的平均值。3．6偏心距eccentri ci ty旋转压实仪基准轴中心点与作用于试模底板(或顶板)的力作用点之间的距离。3．7扭矩ti l ti ngmoment作用于试模底板(或顶板)的力(平行于旋转压实仪基准轴)与偏心距的乘积。4工作原理与结构4．1工作原理在实验室内，模拟实际路面材料体积性质和工程属性，通过揉搓方法，在恒定的垂直压强、恒定的压1J1- ／T 724—．2008实角度及规定的压实转速三个主要技术条件下，试件循偏心角度作匀速圆形周期旋转．恒压压实，再去除偏心角度恒压旋转整平，完成制备热拌沥青混合料圆柱体试件的试验过程。本标准中规定的压实角度是指旋转压实仪试验时的有效内部角度，见图1。4．.
