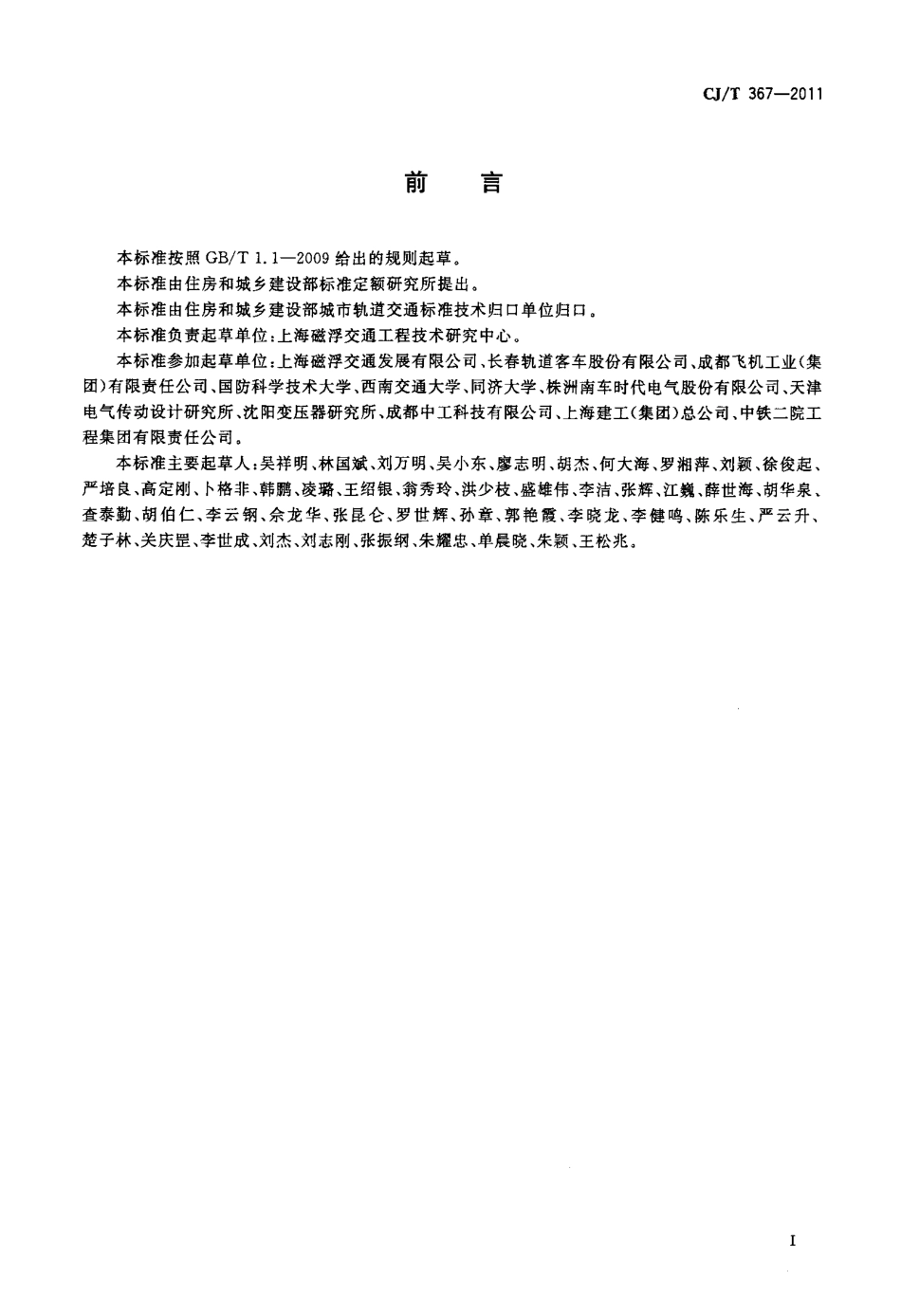

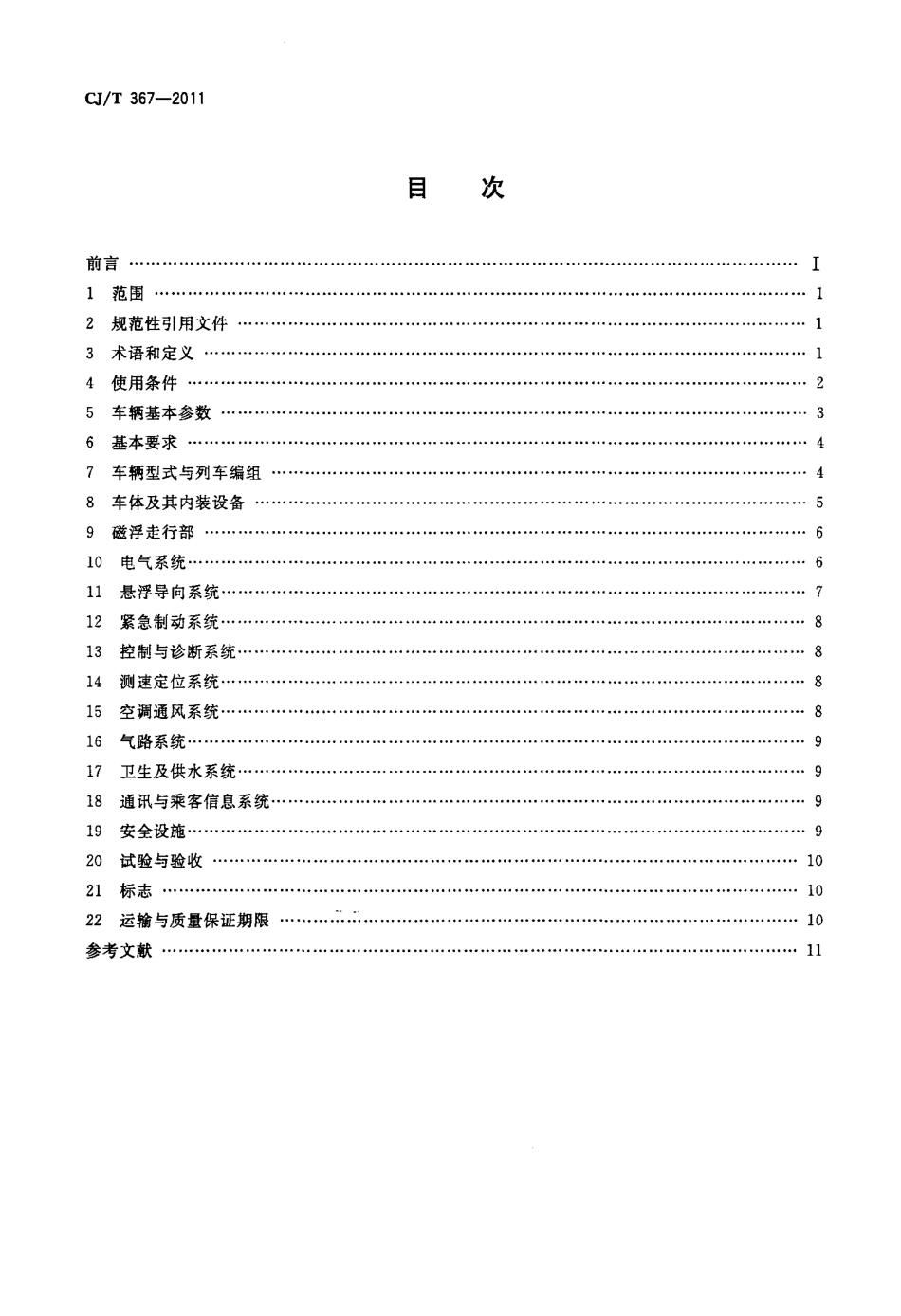

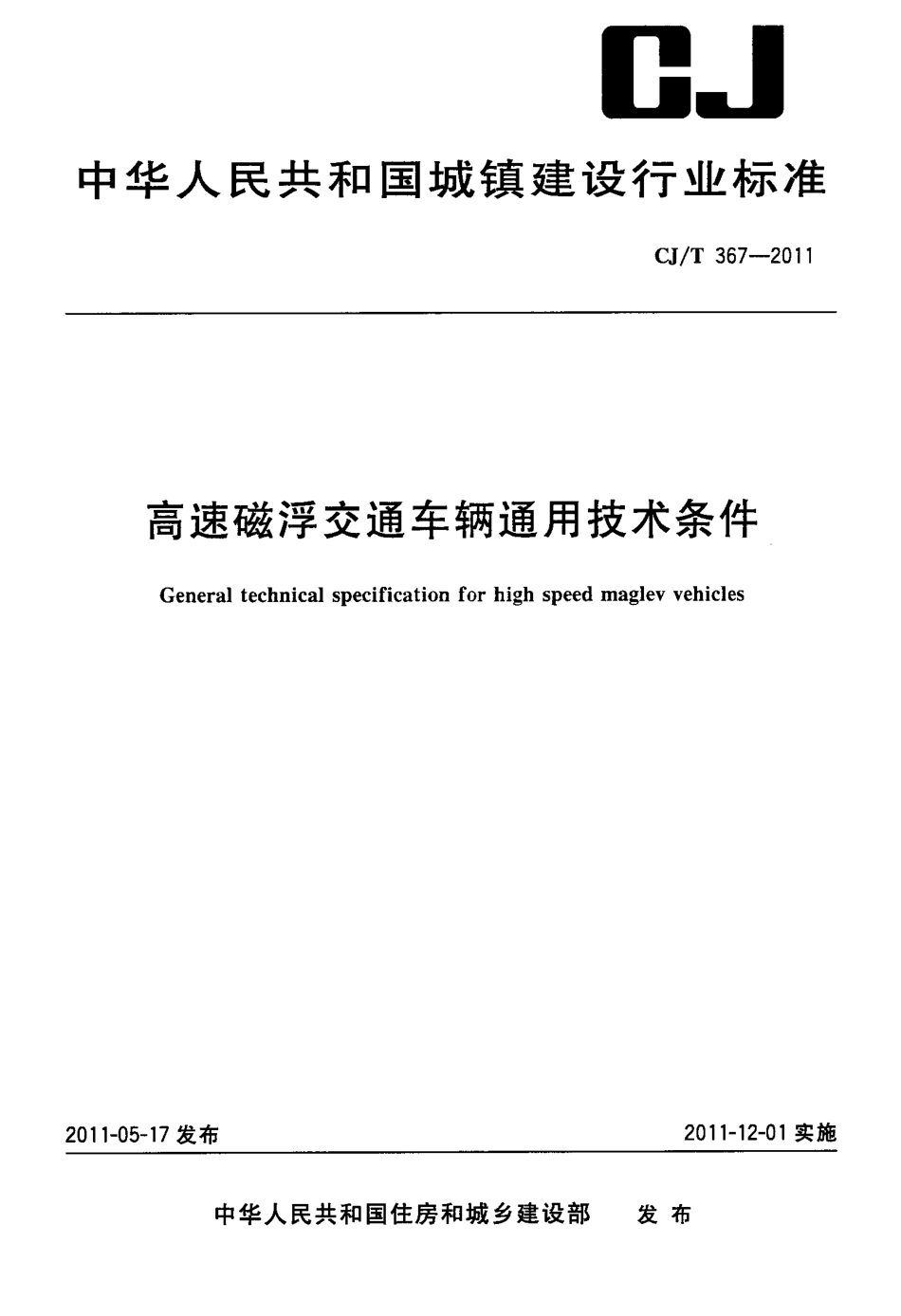

中华人民 共和口J国城镇建设行业标准CJ／T 367—20 11____I—Ej同 速磁浮交通车辆通用技术条件Generalt echni cal speci fi cati on for hi gh speed magl ev vehi cl es201卜05—17发布2011—12- 01实施中华人民共和国住房和城乡建设部发布CJ／T 367—20 11前言⋯⋯⋯⋯⋯⋯⋯⋯·1范围⋯⋯⋯⋯⋯⋯⋯2规范性引用文件⋯⋯3术语和定义⋯⋯⋯⋯4使用条件⋯⋯⋯⋯⋯5车辆基本参数⋯⋯⋯6基本要求⋯⋯⋯⋯⋯7车辆型式与列车编组8车体及其内装设备⋯9磁浮走行部⋯⋯⋯⋯10电气系统⋯⋯⋯⋯⋯11悬浮导向系统⋯⋯⋯12紧急制动系统· ⋯⋯· ·13控制与诊断系统⋯⋯14测速定位系统⋯⋯⋯15空调通风系统· · · ⋯⋯16气路系统⋯⋯⋯⋯⋯17卫生及供水系统⋯⋯18通讯与乘客信息系统19安全设施⋯⋯⋯⋯⋯20试验与验收⋯⋯⋯·21标志⋯⋯⋯⋯⋯⋯-22运输与质量保证期限参考文献⋯· ⋯⋯⋯⋯⋯目次【1112344566788889999O0Ol刖昌CJ／T 367—2011本标准按照GB／T 1．1—2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部城市轨道交通标准技术归口单位归日。本标准负责起草单位：上海磁浮交通工程技术研究中心。本标准参加起草单位：上海磁浮交通发展有限公司、长春轨道客车股份有限公司、成都飞机工业(集团)有限责任公司、国防科学技术大学、西南交通大学、同济大学、株洲南车时代电气股份有限公司、天津电气传动设计研究所、沈阳变压器研究所、成都中工科技有限公司、上海建21(集团)总公司、中铁二院工程集团有限责任公司。本标准主要起草人：吴祥明、林国斌、刘万明、吴小东、廖志明、胡杰、何大海、罗湘萍、刘颖、徐俊起、严培良、高定刚、h格非、韩鹏、凌璐、王绍银、翁秀玲、洪少枝、盛雄伟、李洁、张辉、江巍、薛世海、胡华泉、查泰勤、胡伯仁、李云钢、余龙华、张昆仑、罗世辉、孙章、郭艳霞、李晓龙、李健鸣、陈乐生、严云升、楚子林、关庆罡、李世成、刘杰、刘志刚、张振纲、朱耀忠、单晨晓、朱颖、王松兆。1范围高速磁浮交通车辆通用技术条件CJ／T 367—2011本标准规定了高速磁浮交通车辆的使用条件、基本参数、车辆基本要求、车辆型式与列车编组、车体及其内装设备、磁浮走行部、电气系统、悬浮导向系统、紧急制动系统、控制与诊断系统、测速定位系统、空调通风系统、气路系统、卫生及供水系统、通讯与乘客信息系统、安全设施、试验与验收、标志、运输与质量保证期限等方面的内容。本标准适用于最高运行速度为500 km／h的高速磁浮交通车辆(以下简称车辆)。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 4208外壳防护等级( IEC 60529：2001，IDT)GB／T 5599铁道车辆动力学性能评定和试验鉴定规范GB／T 12528交流额定电压3 kV及以下轨道交通车辆用电缆GB／T 14894城市轨道交通车辆组装后的检查与试验规则( IEC 61133：1992，MOD)GB／T 21413铁路应用机车车辆电气设备(IEC 60077：1999，IDT)GB／T 21414铁路应用机车车辆电气隐患防护的规定( IEC 61991：2000，IDT)GB／T 21562铁路应用可靠性、可用性、可维护性和安全性( RAMs) 规范和说明( IEC 62278：2002，IDT)GB／T 21563铁路应用机车车辆设备冲击和振动试验( IEC 61373：1999，IDT)GB／T 24338．4轨道交通电磁兼容第3—2部分：机车车辆设备( IEC 62236—3—2：2003，MoD)TB／T 1804铁道客车空调机组TB／T 3139机车车辆内装材料及室内空气有害物质限量ISO 12944—5色漆和清漆防护漆体系对钢结构的腐蚀防护第5部分：防护漆体系UIC 651机车、动车、动车组和带司机室拖车的司机室布置3术语和定义3．13．23．3下列术语和定义适用于本文件。高速磁浮交通车辆hi 曲speed magl ev vehi cl e通过电磁吸力提供悬浮导向功能，由长定子同步直线电机驱动的轨道交通车辆。电磁悬浮el ectromagneti c l evi tati on利用可控电磁吸力使车辆与轨道下表面保持非接触状态。悬浮间隙l evi .
