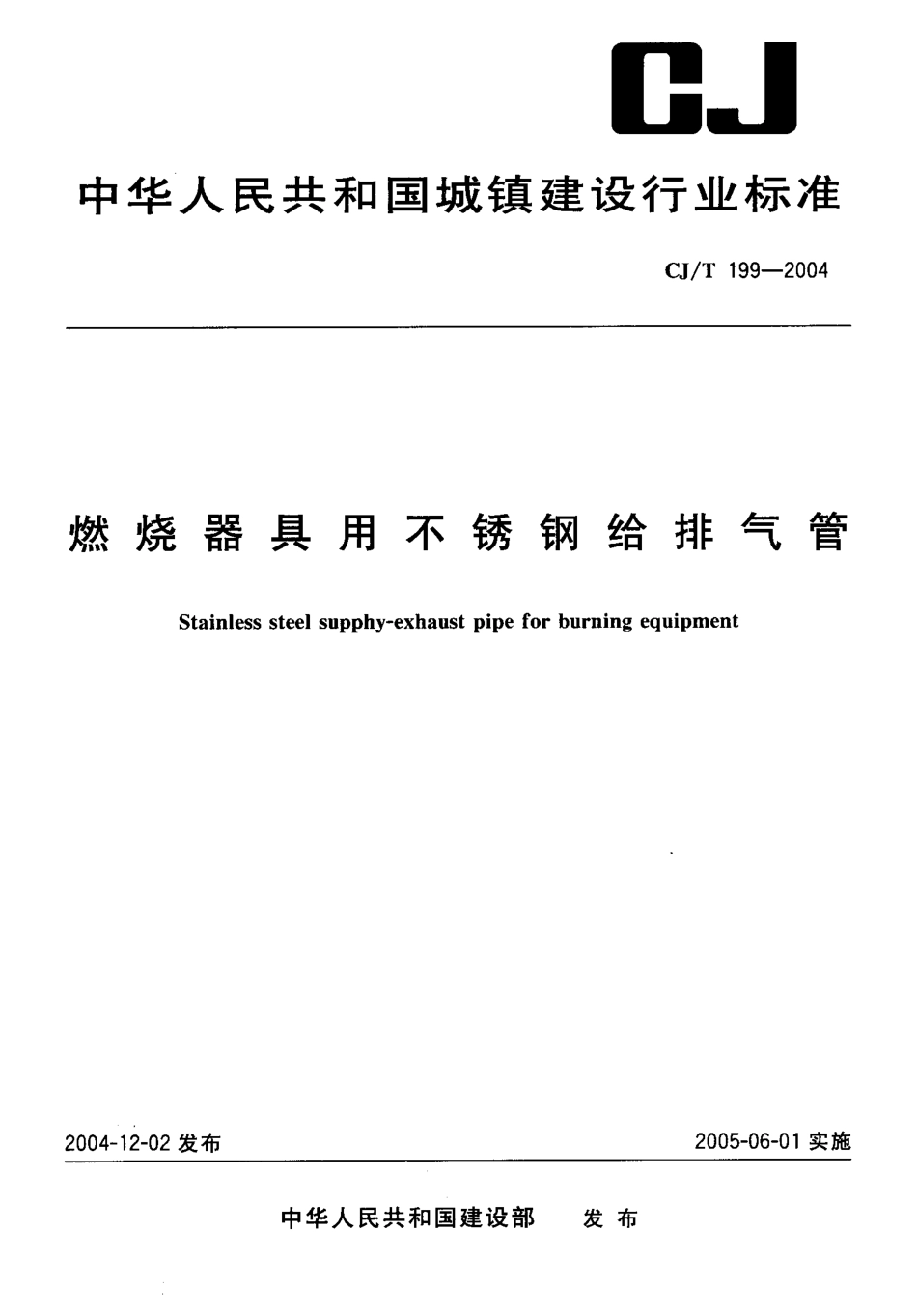

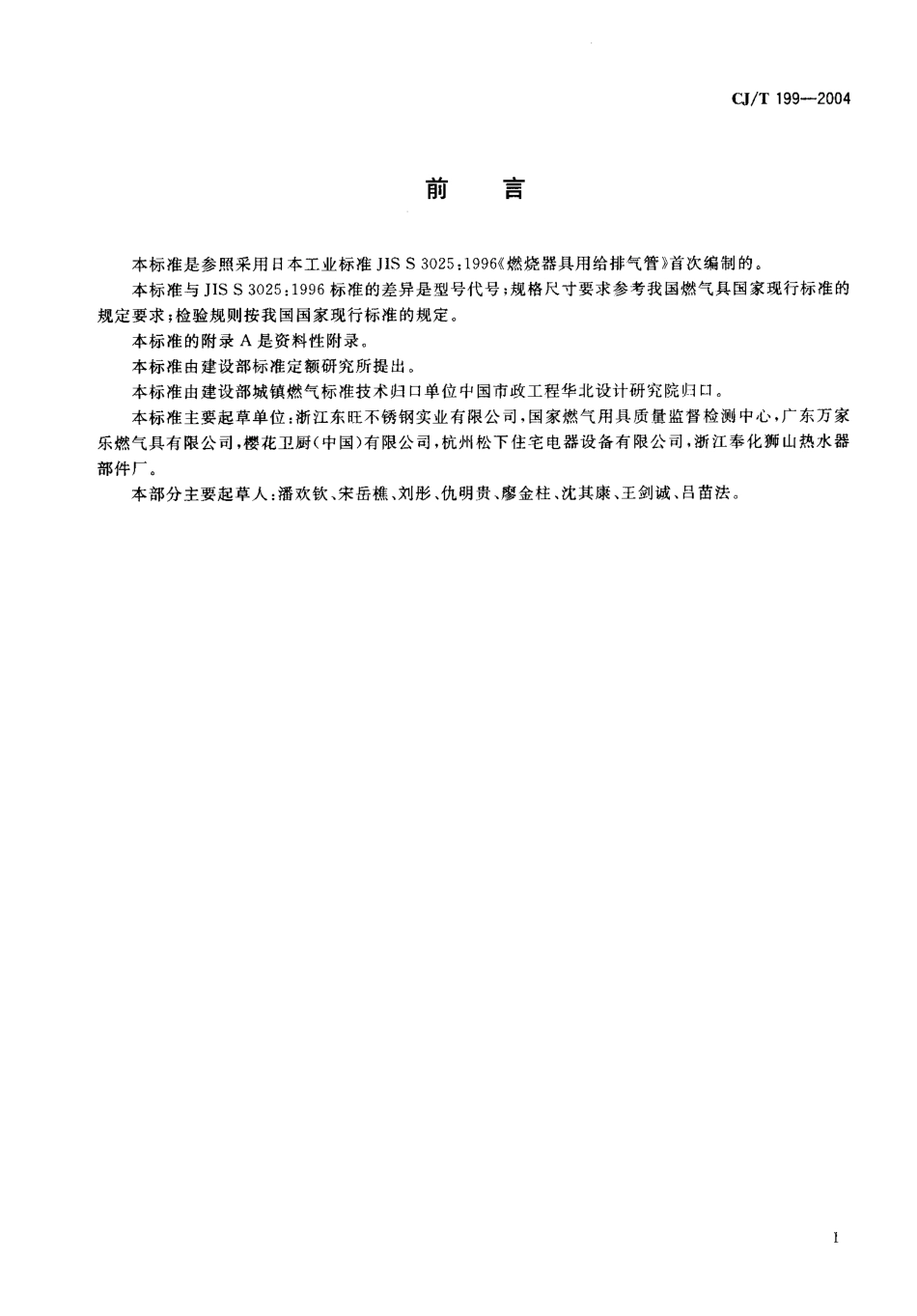

口J中华 人 民共 和 国城 镇 建 设 行 业标 准CJ / T 199-2004燃 烧 器 具 用 不 锈 钢 给 排 气 管Stainless steel supphy-exhaust pipe for burning equipment2004-12-02 发布2005-06- 01 实施中华人 民共和国建设部发 布曰 /T 199-2004月臼舀 本标准是参照采用日本工业标准 JIS S 3025:1996((燃烧器具用给排气管》首次编制的。 本标准与JIS S 3025:1996 标准的差异是型号代号;规格尺寸要求参考我国燃气具国家现行标准的规定要求;检验规则按我国国家现行标准的规定。 本标准的附录A 是资料性附录 本标准由建设部标准定额研究所提出。 本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院归口。 本标准主要起草单位:浙江东旺不锈钢实业有限公司，国家燃气用具质量监督检测中心，广东万家乐燃气具有限公司，樱花卫厨(中国) 有限公司，杭州松下住宅电器设备有限公司，浙江奉化狮山热水器部 件 厂 。 本部分主要起草人 :潘欢钦、宋岳樵、刘彤、仇明贵、廖金柱、沈其康、王剑诚、吕苗法。口 /T 199-2004燃 烧 器 具 用 不 锈 钢 给 排 气 管范 围 本标准规定了燃气燃烧器具用不锈钢给排气管(以下简称给排气管) 的型号代号、类型、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以液化石油气、天然气、人工煤气及石油为燃料的自然给排气式和强制给排气式燃具使用的不锈钢给排气管。2规 范 性 引 用 文 件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 GB/T 191包装储运图示标志 GB/T 4239 不锈钢和耐热钢冷轧钢带 GB/ T 6388运输包装收发货标志 GB 6932家用燃气快速热水器 GB/ T 14437产品质量监督计数一次抽样检验程序及抽样方案(适用于总体量较大的情况)型 号 编 制 、产 品类 型3. 1型 号 代 号 R 」P G门一口称直径(排气管直径 / 给气管直径)mm代 号燃烧器具用不锈钢给排气管3. 2型号示例 RJPG-SZ-50/80 表示:排气管直径为 50 mm，给气管直径为 80 mm 的燃气具用两口分开，室外同轴的不锈钢给排 气 管 。3.3品种分类 给排气管:是指连接在燃气具上将烟气排到室外，新鲜空气送进燃具的给排气管。 给排气管类型见表 10曰 /T 199-2004表 1给排气管分类类 型内容代 号套 管 式给气 口与排气 口同轴双直管型 ，给气管 在外 排气管在 内，中心线 为直线的给排气管T Z双 管 式室外同轴 ，室内给气 口与排 气 口分开的给排气管S Z给 排 气 管 帽将烟气排 到室外、新鲜空气送进燃具 用的开 口部位给排气管 室外端部装置1M加长 给排气管可拉伸加长给排气 管1P加 长 给 气 管可拉伸加长给气 管1加 长 排 气 管可拉伸加长排气管P其 他其 他形式的给排气管Q4要 求4. 1材 料4. 1. 1材料应适用于它的预期用途，应能经受住预定的工艺、化学和热的要求。4. 1.2给排气管的材料宜采用GB 4239 标准中规定的厚度不小于 0. 3 mm OCr18Ni9，或其他相同性能的不锈钢及与不锈钢耐腐蚀同等级的其他材料。4. 1.3给排气管所使用的O 型密封圈应由硅橡胶或与同等级性能的其他材料。4. 1. 4给气管及加长给气管( 同心管部分除外) 的密封材料可使用耐低温性及耐热性的橡胶或塑料材 料4. 2结 构 规 格 与 尺 寸 要 求4. 2. 1排气管公称直径参照GB 6932 中表6 要求设计，见表2 ;也可按用户合同规定进行设计制造。 表 2排 气 管 内 径单 位:mm公 称 直 径506 07 07 58 09 010 01 1012 01 3014 01 6018 020 02 2 02 4 0内 径506 07 07 58 09 010 01 1012 01 301 401 6018 02 0 02 2 02 4 04. 2.2给气管进气口的截面积应大于排气管排气口的截面积。4. 2. 3给排气管相互连接插人部位的配合间隙.
