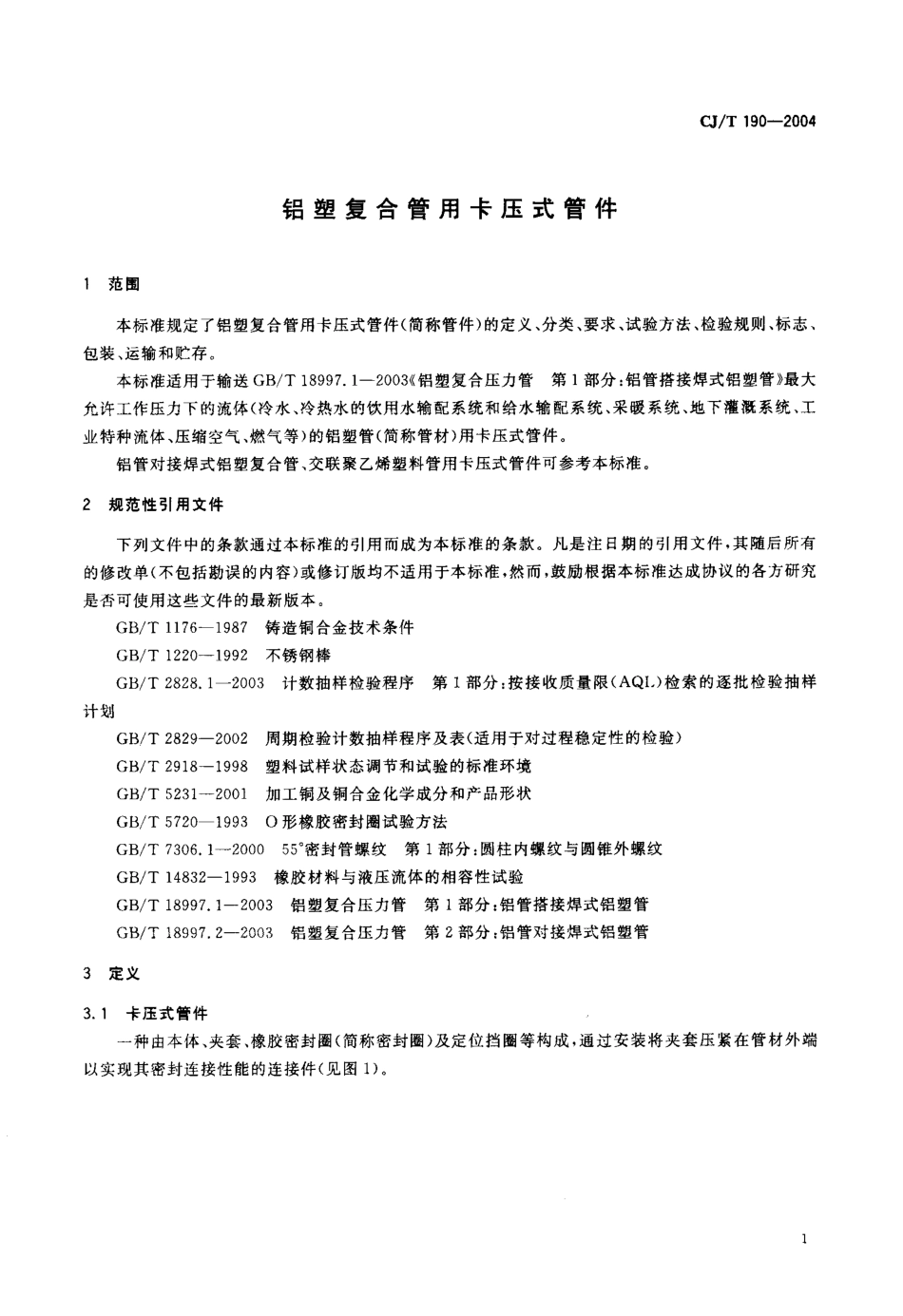

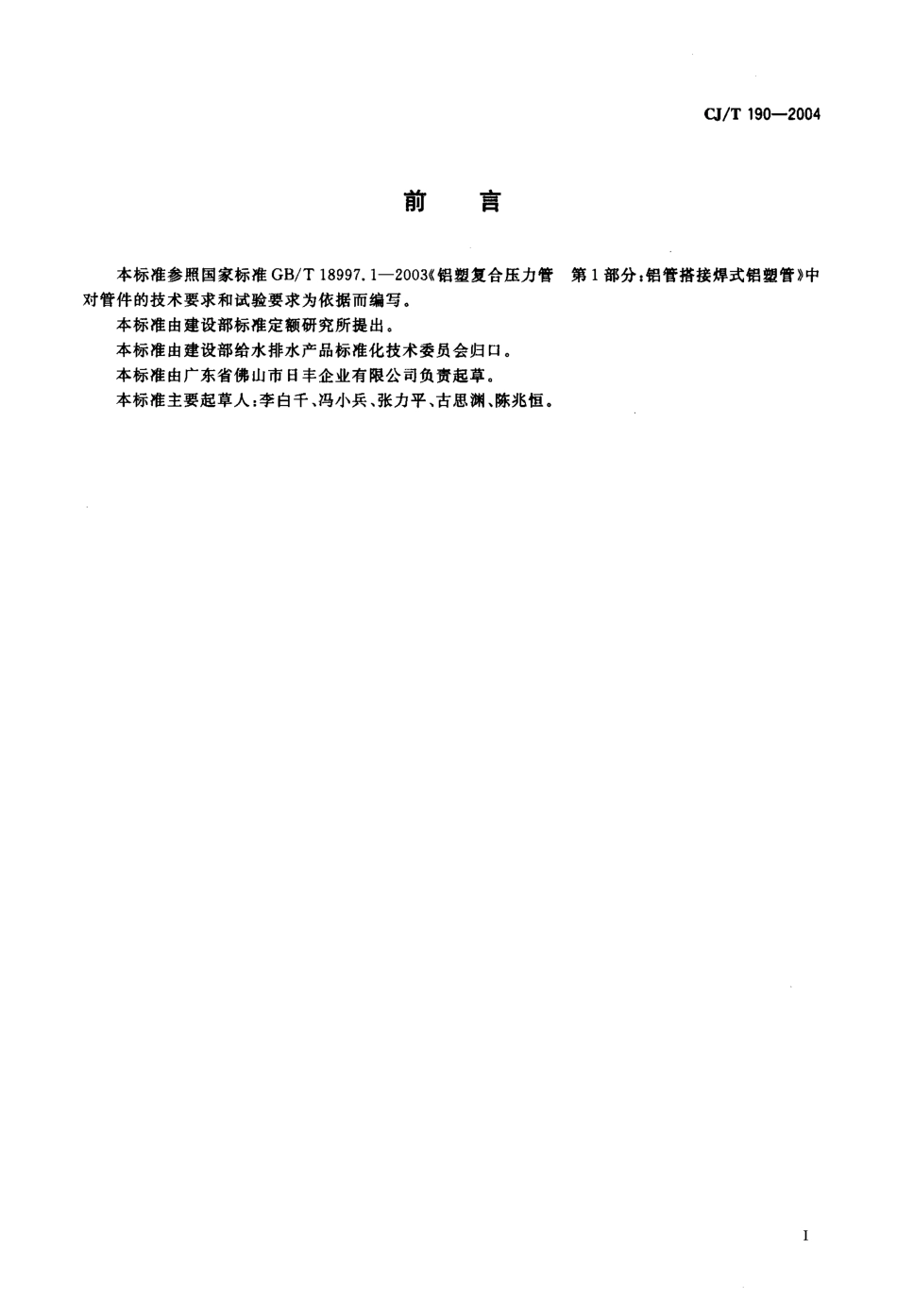

口/T 190- 2004前言 本标准参照国家标准 GB/T 18997. 1- 2003《铝塑复合压力管第 1 部分:铝管搭接焊式铝塑管》中对管件的技术要求和试验要求为依据而编写。 本标准由建设部标准定额研究所提出。 本标准由建设部给水排水产品标准化技术委员会归口。 本标准由广东省佛山市日丰企业有限公司负责起草。 本标准主要起草人:李白千、冯小兵、张力平、古思渊、陈兆恒。口 /T 190- 2004铝 塑 复 合 管 用 卡 压 式 管 件范围 本标准规定了铝塑复合管用卡压式管件(简称管件)的定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于输送 GB/T 18997. 1- 2003((铝塑复合压力管第 1 部分:铝管搭接焊式铝塑管》最大允许工作压力下的流体(冷水、冷热水的饮用水输配系统和给水输配系统、采暖系统、地下灌溉系统、工业特种流体、压缩空气、燃气等)的铝塑管(简称管材)用卡压式管件。 铝管对接焊式铝塑复合管、交联聚乙烯塑料管用卡压式管件可参考本标准。2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。 GB/T 1176- 1987铸造铜合金技术条件 GB/T 1220- 1992不锈钢棒 GB/T 2828. 1- 2003 计数抽样检验程序第 1部分:按接收质量限(AQI )检索的逐批检验抽样计划 GB/T 2829- 2002周期检验计数抽样程序及表(适用于对过程稳定性的检验) GB/T 2918- 1998塑料试样状态调节和试验的标准环境 GB/T 5231- 2001加工铜及铜合金化学成分和产品形状 GB/T 5720- 1993 0 形橡胶密封圈试验方法 GB/T 7306. 1- 2000 550密封管螺纹第 1部分:圆柱内螺纹与圆锥外螺纹 GB/T 14832- 1993橡胶材料与液压流体的相容性试验 GB/T 18997. 1- 2003铝塑复合压力管第 1 部分:铝管搭接焊式铝塑管 GB/丁18997.2- 2003铝塑复合压力管第 2 部分:铝管对接焊式铝塑管3定义3. 1卡压式管件 一种由本体、夹套、橡胶密封圈(简称密封圈)及定位挡圈等构成，通过安装将夹套压紧在管材外端以实现其密封连接性能的连接件(见图 1) 0CJ / T 190- 20041 一 一本体 ;2-- 一 奏 聋 :密封圈;管材 ;5一一 定位挡圈。圈 1卡压式管件与管材连接半剖视图4分类标记4. 1产品分类 管件按外部型式分为: S 型(直通) ,I 型(弯头) ,T 型(三通) 。4.2产品标记 口口 X 口 X 口一 口本标准代号:CJ/T 190第三连接端代号(没有三连接端的省略)第二连接端代号一第一连接端代号一管件型式代号:S,I 或 T 注 I : 按左端、中端 、右端顺序分别表示管件的第一、二、三连接端 注 z: 当连接端接管材时，代号用管材的公称外径(两位整数)表示 。当连接端接螺纹时，代号用螺纹尺寸数值及一个 大写英文字母 F 或 M 表示(F 或 M 紧跟在螺纹尺寸数值后 面写) ,F 代表 内螺纹，M 代表外螺纹(M 可 以 省略) . 注 3: 标记顺序 :对于异径管件 ，大端在前，小端在后书对于有螺纹连接端的管件，管材连接端在前 ，螺纹连接端在后。4.3标记示例 示例 1:一端接公称外径 25 规格管材，另一端接公称外径 16 规格管材的直通管件标记为: S25 X 16-CJ/ T 190 0 示例 2:两端均接公称外径 25 规格管材，中间端接公称外径 16 规格管材的三通管件标记为: T25X 16X 25- CJ/T 1900 示例 3:一端接公称外径 20 规格管材，另一端为 1/2场卜牙管螺纹的弯头管件标记为: L20X l/2M- CJ/T 190 或 L20X 1/ 2- CJ/ T 190. 示例 4:两端均接公称外径 25规格管材，中间端为 3/犷内牙管螺纹的三通管件标记为: T 25X 3/ 4F X 25-CJ/ T 190.口 /T 190- 20045要求5. 1材料5. 飞甲1主要零件材料见表 1,5. 1.2主要零件除了采用表 1 中推荐的材料加工外，在保证产品性能的条件下，允许用其他材料代替订货时由供需双方协定。 表 1管件称件材料零 件 名 称材料名称推荐牌号标 准 号本体黄.
