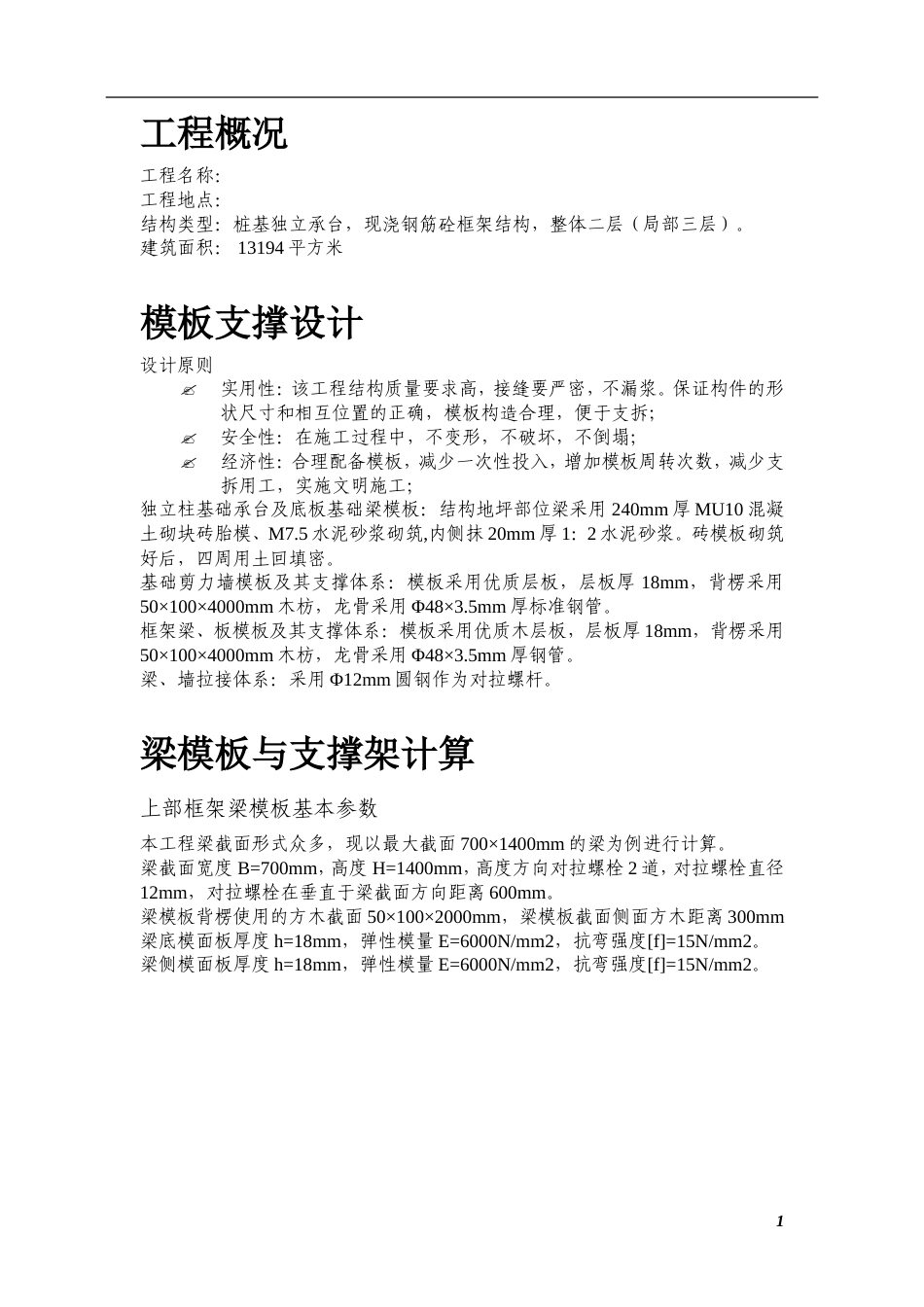

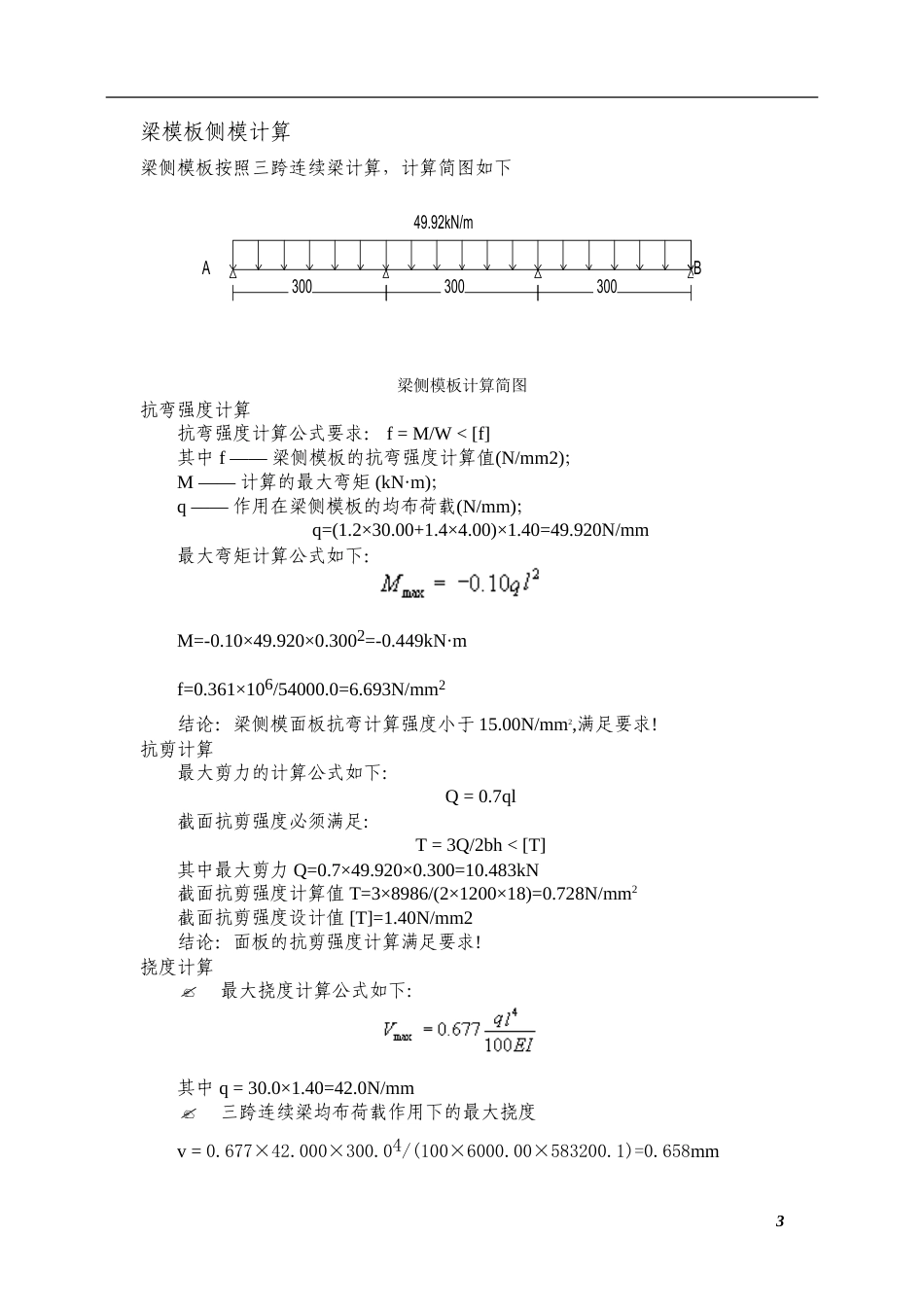

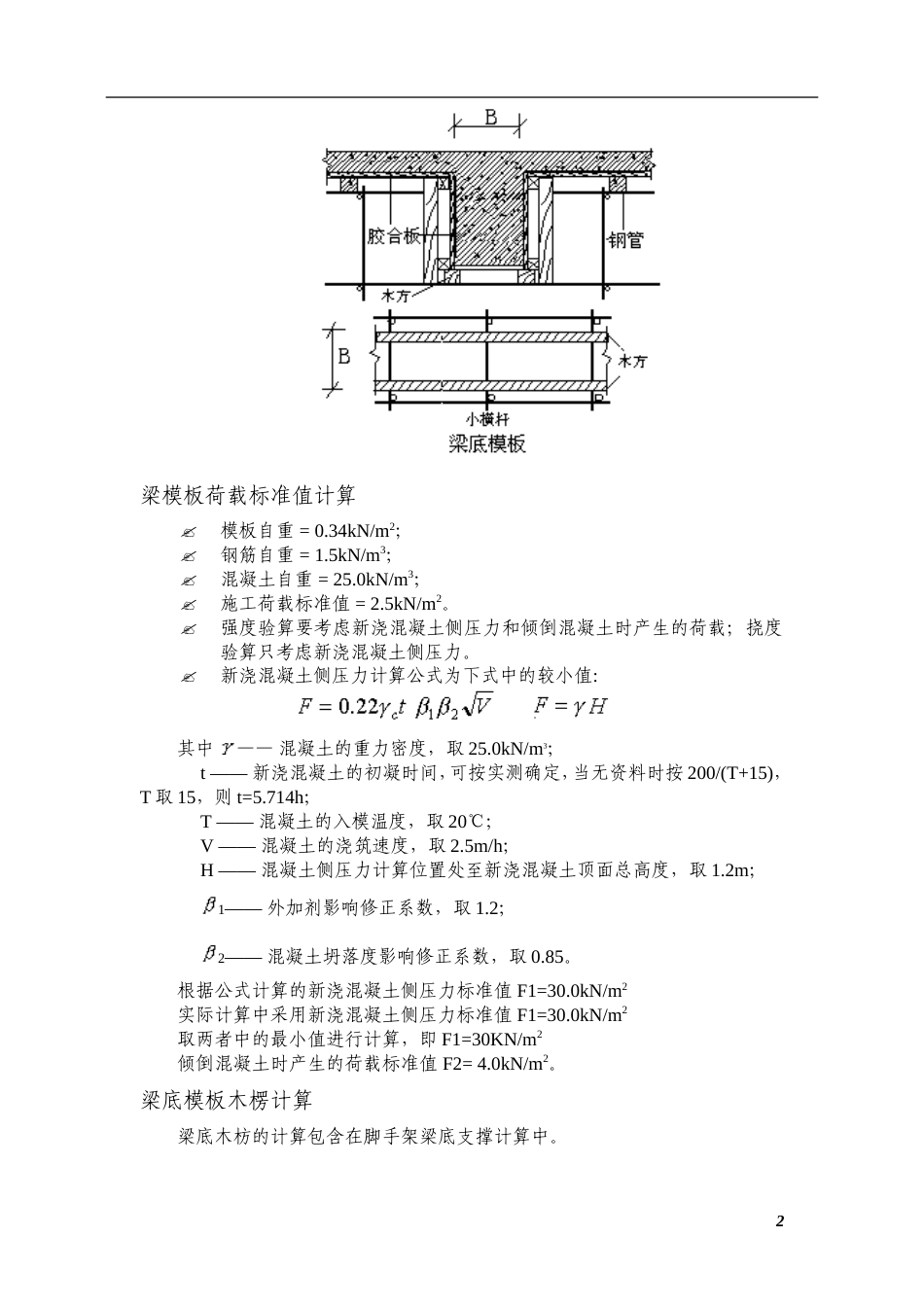

工程概况工程名称：工程地点：结构类型：桩基独立承台，现浇钢筋砼框架结构，整体二层（局部三层）。建筑面积： 13194 平方米模板支撑设计设计原则实用性：该工程结构质量要求高，接缝要严密，不漏浆。保证构件的形状尺寸和相互位置的正确，模板构造合理，便于支拆；安全性：在施工过程中，不变形，不破坏，不倒塌；经济性：合理配备模板，减少一次性投入，增加模板周转次数，减少支拆用工，实施文明施工；独立柱基础承台及底板基础梁模板：结构地坪部位梁采用 240mm 厚 MU10 混凝土砌块砖胎模、M7.5 水泥砂浆砌筑,内侧抹 20mm 厚 1：2 水泥砂浆。砖模板砌筑好后，四周用土回填密。基础剪力墙模板及其支撑体系：模板采用优质层板，层板厚 18mm，背楞采用50×100×4000mm 木枋，龙骨采用 Φ48×3.5mm 厚标准钢管。框架梁、板模板及其支撑体系：模板采用优质木层板，层板厚 18mm，背楞采用50×100×4000mm 木枋，龙骨采用 Φ48×3.5mm 厚钢管。梁、墙拉接体系：采用 Φ12mm 圆钢作为对拉螺杆。梁模板与支撑架计算上部框架梁模板基本参数本工程梁截面形式众多，现以最大截面 700×1400mm 的梁为例进行计算。梁截面宽度 B=700mm，高度 H=1400mm，高度方向对拉螺栓 2 道，对拉螺栓直径12mm，对拉螺栓在垂直于梁截面方向距离 600mm。梁模板背楞使用的方木截面 50×100×2000mm，梁模板截面侧面方木距离 300mm梁底模面板厚度 h=18mm，弹性模量 E=6000N/mm2，抗弯强度[f]=15N/mm2。梁侧模面板厚度 h=18mm，弹性模量 E=6000N/mm2，抗弯强度[f]=15N/mm2。1 梁模板荷载标准值计算模板自重 = 0.34kN/m2；钢筋自重 = 1.5kN/m3；混凝土自重 = 25.0kN/m3；施工荷载标准值 = 2.5kN/m2。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值:其中 —— 混凝土的重力密度，取 25.0kN/m3； t —— 新浇混凝土的初凝时间，可按实测确定，当无资料时按 200/(T+15)，T 取 15，则 t=5.714h； T —— 混凝土的入模温度，取 20℃； V —— 混凝土的浇筑速度，取 2.5m/h； H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取 1.2m； 1—— 外加剂影响修正系数，取 1.2； 2—— 混凝土坍落度影响修正系数，取 0.85。根据公式计算的新浇混凝土侧压力标准值 F1=30.0kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=30.0kN/m2取两者中的最小值进行计算，即 F1=30KN/m2倾倒混凝土时产生的荷载标准值 F2= 4.0kN/m2。梁底模板木楞计算梁底木枋的计算包含在脚手架梁底支撑计算中。2 梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下 300 300 30049.92kN/mAB梁侧模板计算简图抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁侧模板的抗弯强度计算值(N/mm2)；M —— 计算的最大弯矩 (kN·m)；q —— 作用在梁侧模板的均布荷载(N/mm)；q=(1.2×30.00+1.4×4.00)×1.40=49.920N/mm最大弯矩计算公式如下：M=-0.10×49.920×0.3002=-0.449kN·mf=0.361×106/54000.0=6.693N/mm2结论：梁侧模面板抗弯计算强度小于 15.00N/mm2,满足要求!抗剪计算最大剪力的计算公式如下:Q = 0.7ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.7×49.920×0.300=10.483kN截面抗剪强度计算值 T=3×8986/(2×1200×18)=0.728N/mm2截面抗剪强度设计值 [T]=1.40N/mm2结论：面板的抗剪强度计算满足要求!挠度计算最大挠度计算公式如下:其中 q = 30.0×1.40=42.0N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×42.000×300.04/(100×6000.00×583200.1)=0.658mm3 梁侧模板的挠度计算值： v = 0.658mm 小于 [v] = 300/250,满足要求!穿梁螺栓计算计算公式:N < [N] = fA其中 N —— 穿梁螺栓所受的拉力；A —— 穿梁螺栓有效面积 (mm2)；f —— 穿梁螺栓的抗拉强度设计值，取 170N/mm2；穿 梁 螺 栓 承 受 最 大 拉 力 N=(1.2×30.00+1.4×4.00)...
