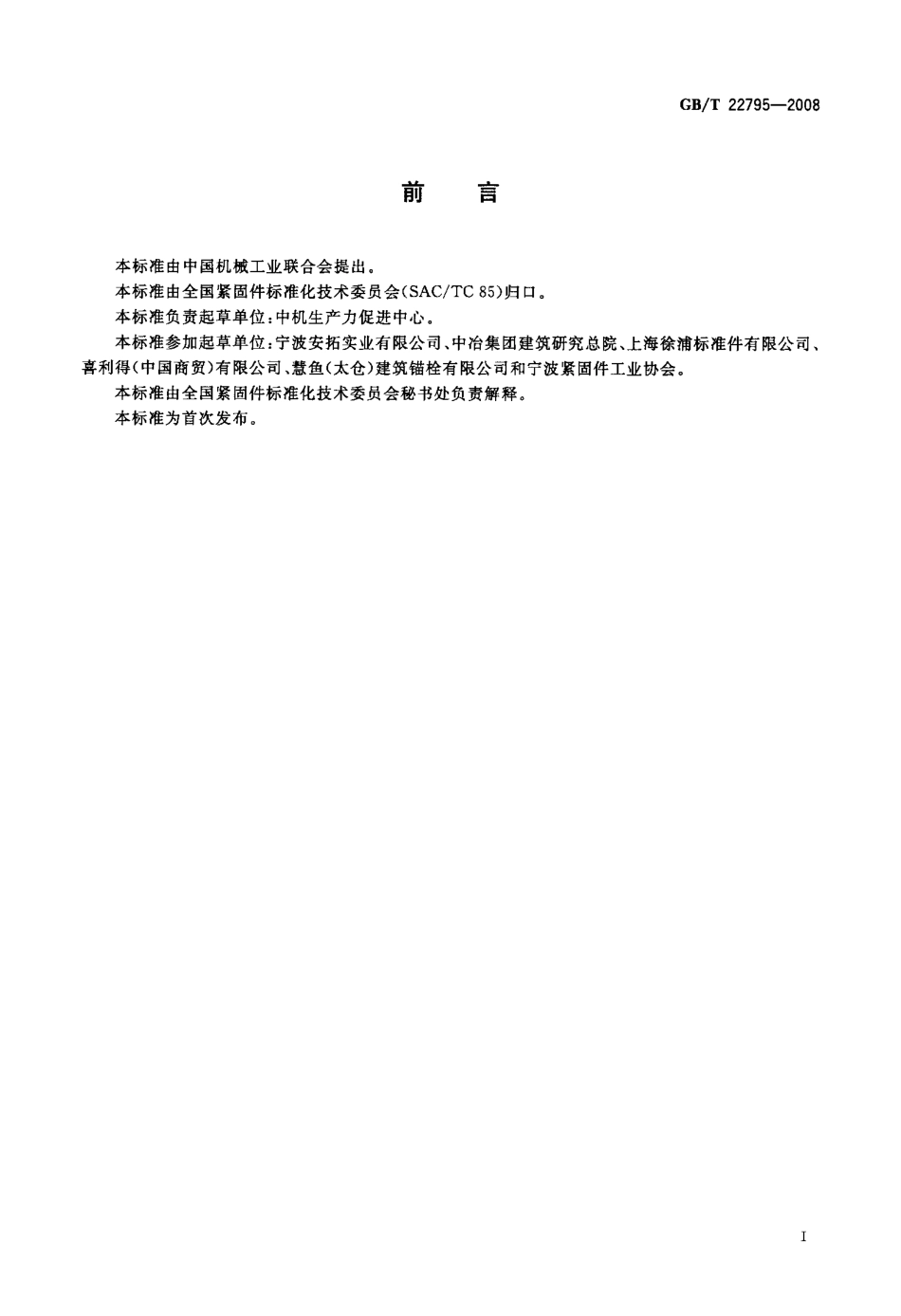

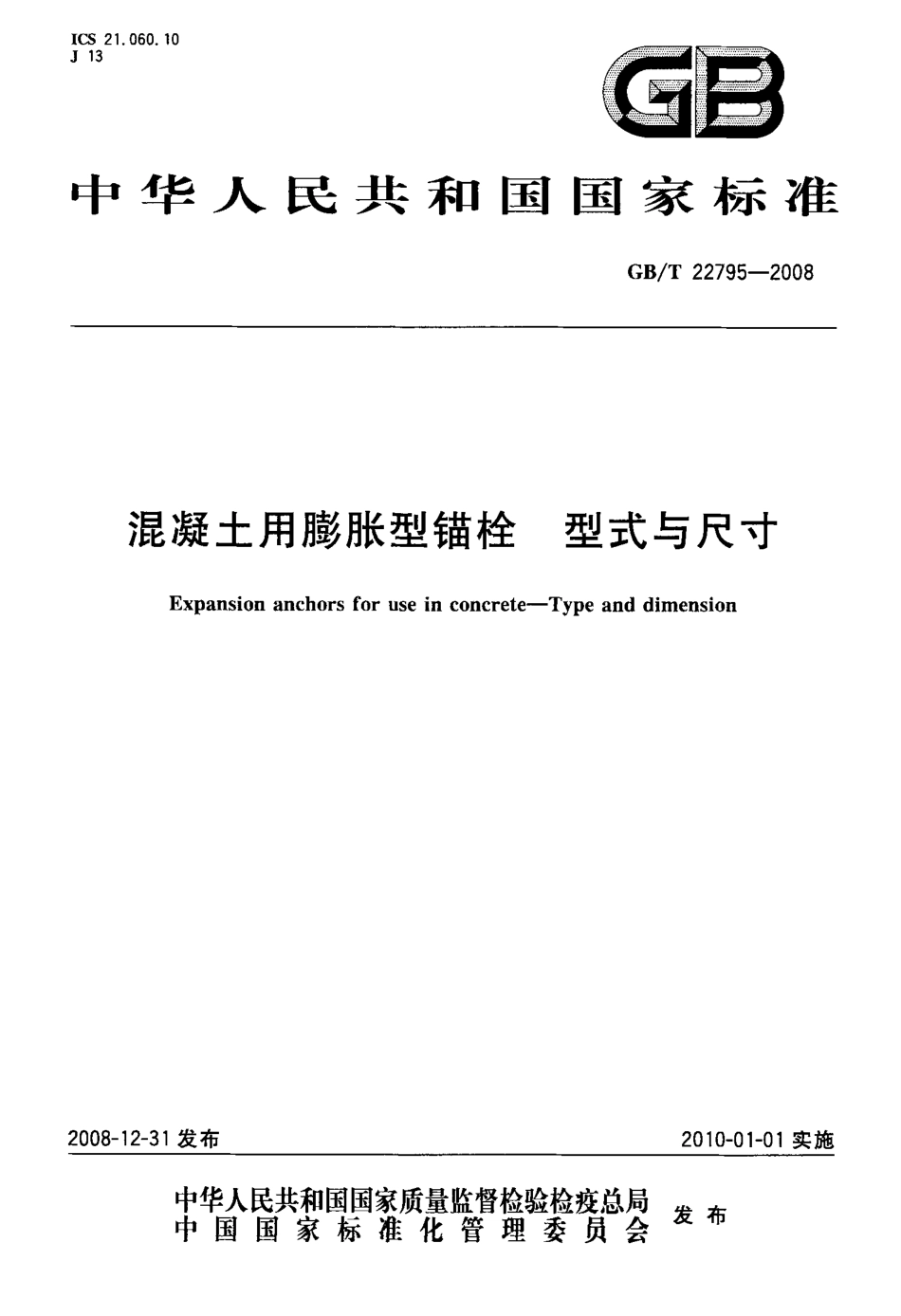

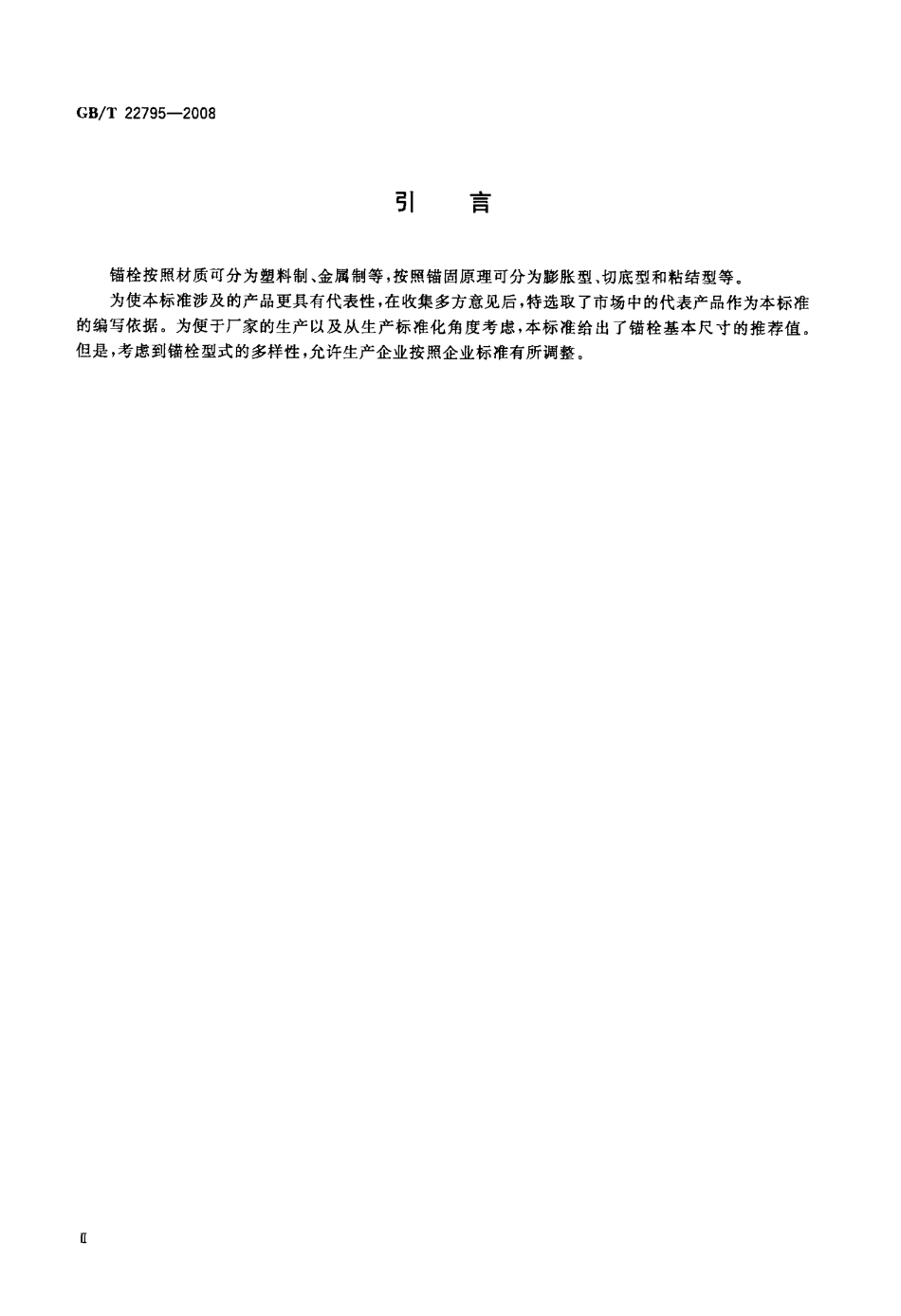

ICS21．060．10J13a园中华人民共和国国家标准GB／T 22795- - 2008混凝土用膨胀型锚栓型式与尺寸Expansi on anchors foruse i n concrete- - Type and di mensi on2008- 12- 31发布2010- 01—01实施丰瞀鹃紫瓣警麟瞥星发布中国国家标准化管理委员会仅111刖罱GB／T 22795- - 2008本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会(SAC／TC 85)归口。本标准负责起草单位：中机生产力促进中心。本标准参加起草单位：宁波安拓实业有限公司、中冶集团建筑研究总院、上海徐浦标准件有限公司、喜利得(中国商贸)有限公司、慧鱼(太仓)建筑锚栓有限公司和宁波紧固件工业协会。本标准由全国紧固件标准化技术委员会秘书处负责解释。本标准为首次发布。GB／T 22795- - 2008引言锚栓按照材质可分为塑料制、金属制等，按照锚固原理可分为膨胀型、切底型和粘结型等。为使本标准涉及的产品更具有代表性，在收集多方意见后，特选取了市场中的代表产品作为本标准的编写依据。为便于厂家的生产以及从生产标准化角度考虑，本标准给出了锚栓基本尺寸的推荐值。但是，考虑到锚栓型式的多样性，允许生产企业按照企业标准有所调整。1范围混凝土用膨胀型锚栓型式与尺寸GB／T 22795- - 2008本标准规定了由碳钢、合金钢或不锈钢制造的、螺纹规格为MS- - M24的膨胀型锚栓的型式与基本尺寸。本标准适用于普通混凝土上锚固的紧固锚栓。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T 1237紧固件标记方法( GB／T 1237- - 2000，eqv ISO 8991：1986)GB／T 3103．1紧固件公差螺栓、螺钉、螺柱和螺母( GB／T 3103．1—2002，ISO 4759一l ：2000，IDT)3型式与基本尺寸3．1螺杆型膨胀锚栓(LG型)螺杆型膨胀锚栓型式与尺寸见图l 和表1。螺杆型膨胀锚栓由锥形螺杆、膨胀片、六角螺母和平垫圈组成。图1螺杆型膨胀锚栓表1螺杆型膨胀锚栓基本尺寸单位为毫米螺纹规格M6M8Ml OM12M14M16M20M24公称直径d68101214162024L公称40√45√50√55√√60√√65√√√70√√√√GB／T 22795- - 2008表1( 续)单位为毫米螺纹规格M6M8M10M12M14M16M20MZ4公称直径d68l O12141 62024L公称75√√√80√√√√85√√√√√90√√√√95√√√√100√√、j√√105√√110√√√115√√√120√√√√125√√130√√√√135√√140√√√145√1S0√√√160√√√√170√√175√180√√√√190√√200√√√215√√√220√√240√√250√√260√300√√注1：锚栓的公称长度公差按GB／T 3103．1的规定。洼2：打“√”为商品规格。23．2内追型膨胀锚栓( NP型)内迫型膨胀锚栓型式与基本尺寸见图2和表2。内迫型膨胀锚栓由内迫管和锥形内迫塞组成。内追昔锥形内迫塞GB／T 22795- - 2008图2内迫型膨胀锚栓表2内迫型膨胀锚栓基本尺寸单位为毫米螺纹规格M6M8M10M12M12‘M16MZO公称直径d8101215162025L公称25√√30√√√40√50√√65√80√注1：锚栓的公称长度公差按GB／T 3103．1的规定。注2：打“√”为商品规格。a加强型。3．3外迫型膨胀锚栓( WP型)外迫型膨胀锚栓型式与基本尺寸见图3和表3。外迫型膨胀锚栓由外迫管和锥形外迫塞组成。图3外迫型膨胀锚栓鱼一一一GB／T 22795- - 2008表3外迫型膨胀锚栓基本尺寸单位为毫米螺纹规格M6M8M10M12M16公称直径d1012141822L公称30√35√40√52√60√注1：锚栓的公称长度公差按GB／T 3103．1的规定。注2；打“√”为商品规格。3．4锥帽型膨胀锚栓( ZM型)锥帽型膨胀锚栓型式与基本尺寸见图4和表4。锥帽型膨胀锚栓由六角头螺栓、平垫圈、套管和锥形螺母组成。套管平垫圈六角头螺桂图4锥帽型膨胀锚栓表4锥帽型膨胀锚栓基本尺寸单位为毫米螺纹规格M6M8M10M12M16公称直径d810121620L公称45√50√√60√√70√√√80√√√90√100√√105√1l O√√130√注1：锚栓的公称长度公差按GB／T 3103.
