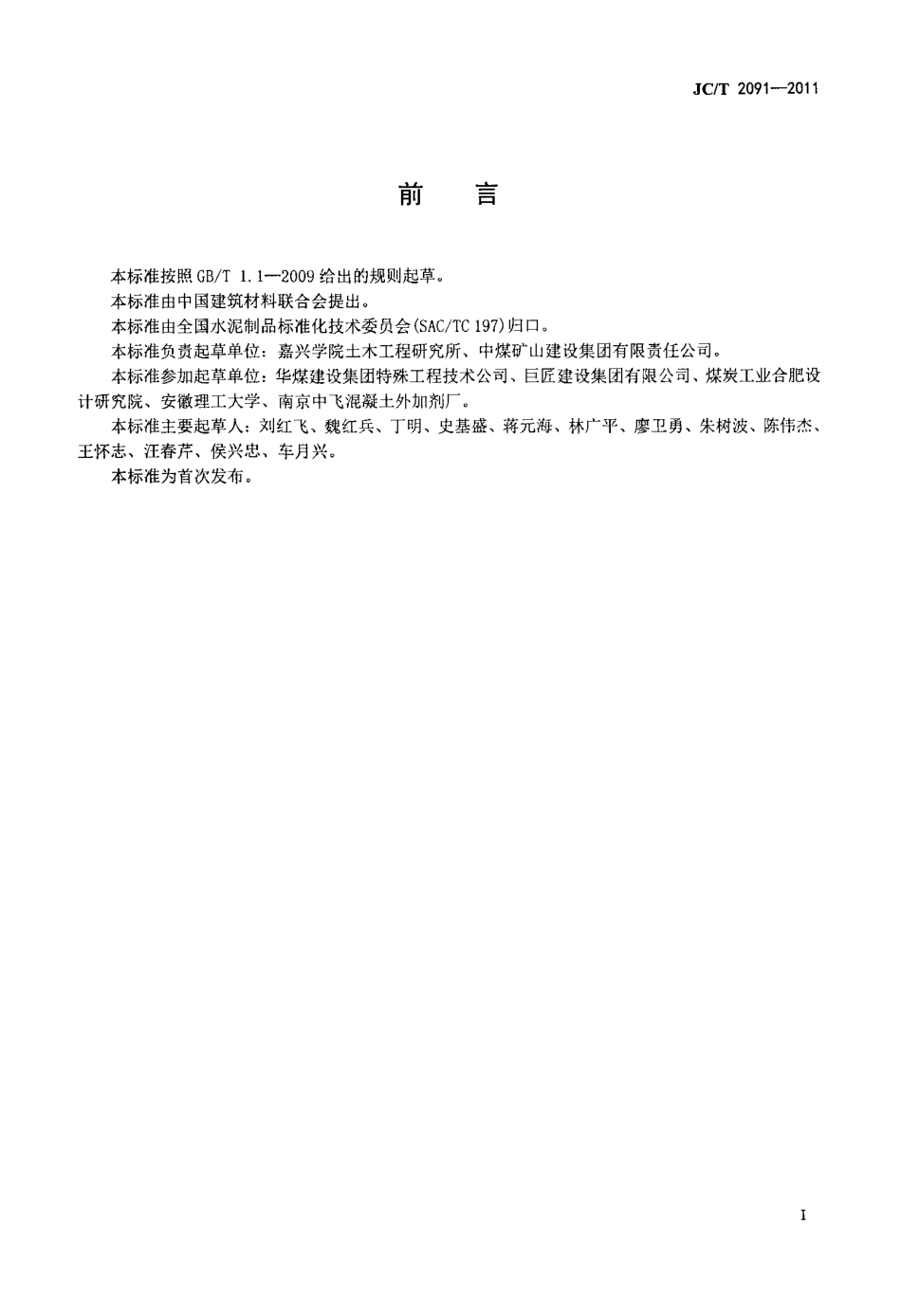

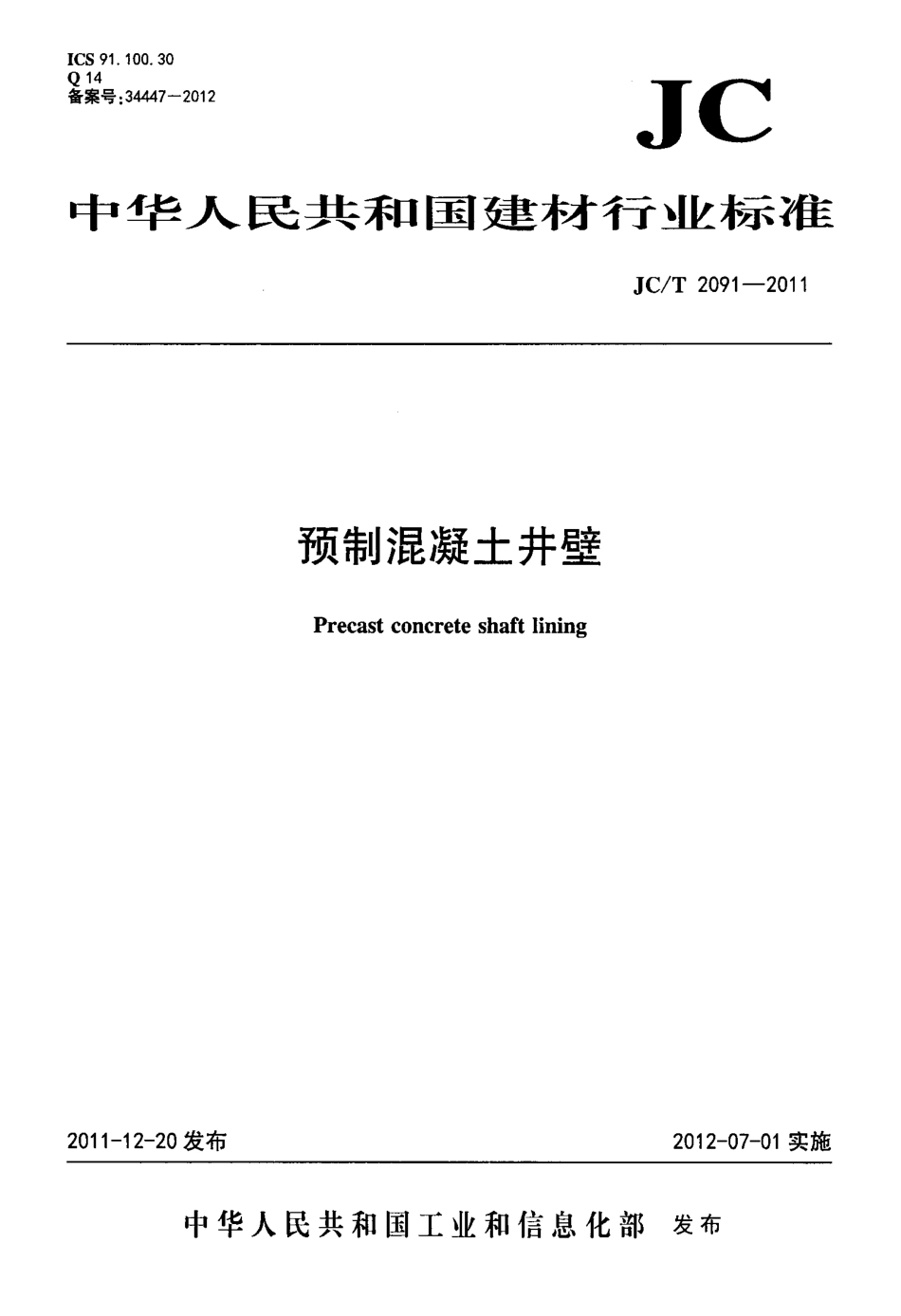

ICS 91．100．30Q 14备案号：34447- - 2012】C中华人民共和国建材行业标准JC／T 2091—20112011—12—20发布预制混凝土井壁Precast concret e shaft l i ni ng201 2- 07- 01实施中华人民共和国工业和信息化部发布刖吾JC，T 2091—201 1本标准按照GB／T 1．1—2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(SAC／TC 197)归口。本标准负责起草单位：嘉兴学院土木工程研宄所、中煤矿山建设集团有限责任公司。本标准参加起草单位：华煤建设集团特殊工程技术公司、巨匠建设集团有限公司、煤炭工业合肥设计研究院、安徽理工大学、南京中飞混凝土外加剂厂。本标准主要起草人：刘红飞、魏红兵、丁明、史基盛、蒋元海、林广平、廖卫勇、朱树波、陈伟杰、王怀志、汪春芹、侯兴忠、车月兴。本标准为首次发布。1范围预制混凝土井壁JaT 2091—- 201 1本标准规定了预制混凝土井壁(以下简称井壁)的术语和定义、分类、原材料、要求、试验方法、检验规则、标志、运输和保管、出厂证明书等。本标准适用于钻井井筒永久支护用预制混凝土井壁。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 175通用硅酸盐水泥GB／T 700碳素结构钢GB 748抗硫酸盐硅酸盐水泥GB 1499．1钢筋混凝土用钢第1部分：热轧光圆钢筋GB 1499．2—2007钢筋混凝土用钢第2部分：热轧带肋钢筋GB／T 1591低合金高强度结构钢GB／T 1596- - 2005用于水泥和混凝土中的粉煤灰GB 8076混凝土外加荆GB／1"14684建设用砂GB／T 14685建设用卵石、碎石GB／T 18736高强高性能混凝土用矿物外加剂GB 50010混凝土结构设计规范GB 50068建筑结构可靠度设计统一标准GB／T 50081普通混凝土力学性能试验方法标准GB／T 50107混凝土强度检验评定标准GB 50119混凝士外加剂应用技术规范GB 50204混凝土结构工程施工质量验收规范GB 50205钢结构工程施工质量验收规范GB 50384煤矿立井井简及硐室设计规范JGJ1JGJ5JGJ6CECSO钢筋焊接及验收规程普通混凝土配合比设计规程混凝土用水标准钻芯法检测混凝土强度技术规程高强混凝土结构技术规程3术语和定义JC／T 2091—_201 1下列术语和定义适用于本文件。31井壁底bot t omofshaft l i ni ng井筒最下端封底的一节井壁。32复合井壁composi te shaft l i ni ng钢筒与混凝土或钢筒与钢筋混凝土组成的井壁。3．3节高hi gh ofshaft l i ni ng单节井壁的高度。4分类4．1产品分类及代号4．1．1预制混凝土井壁按结构形式分为：钢筋混凝士井壁(代号为PCSL- - RC)、双层钢筒复合井壁(代号为PCSL—DP)、单层内钢筒复合井壁(代号为PCSL—SP)和井壁底(代号为PCSL—B)。井壁结构示意图见图1、图2、图3、图4和图5。D2a)立面图说明：l ——钢筋；2一一混凝土。2图1钢筋混凝土井壁结构示意图b) 剖面图3c订2091- - 20t说明：l ——钢筒2———铜筋；3--混凝土。a) 立面图囤3单层内钢筒复台井壁结构示意图b)削面目JC／T 2091—- 201 1a) 立面图图4井壁底结构示意图b)剖面图筵≥≮≯说明：1——法兰盘；2——螺栓孔：3——节间注浆孔。图5法兰螺栓平面布置示意图4．2规格尺寸及标记4．2．1规格尺寸井壁的基本尺寸应符合表1的规定。4表1井壁的基本尺寸JC厂r 2091—201 14．2．2标记产品按井壁代号、公称内径、节高、混凝土强度等级和标准编号的顺序标记。示例1：公称内径为6 000叫、节高为5 000mm、混凝土强度等级C40的钢筋混凝土井壁标记为：PCSL—RC 6 000×5 000 C40 JC／T 2091—2011示9U2：公称内径为6 000 mm、节高为4 000姗、混凝土强度等级C70的钢筋混凝土，| ：壁底标记为：PCSL—B 6 000x4 000 C70 JC／T 2091—2011示例3：公称内径为7 000咖、节高为4 000唧、混凝土强度等级C60的单层内钢筒复合井壁标记为PCSL—SP 7 000×4 000 C60 JC／T 2091—20115原材料5．1水泥应采用硅酸盐水泥、普通硅酸盐水泥或抗硫酸盐硅酸盐水泥，其质量应分别.
