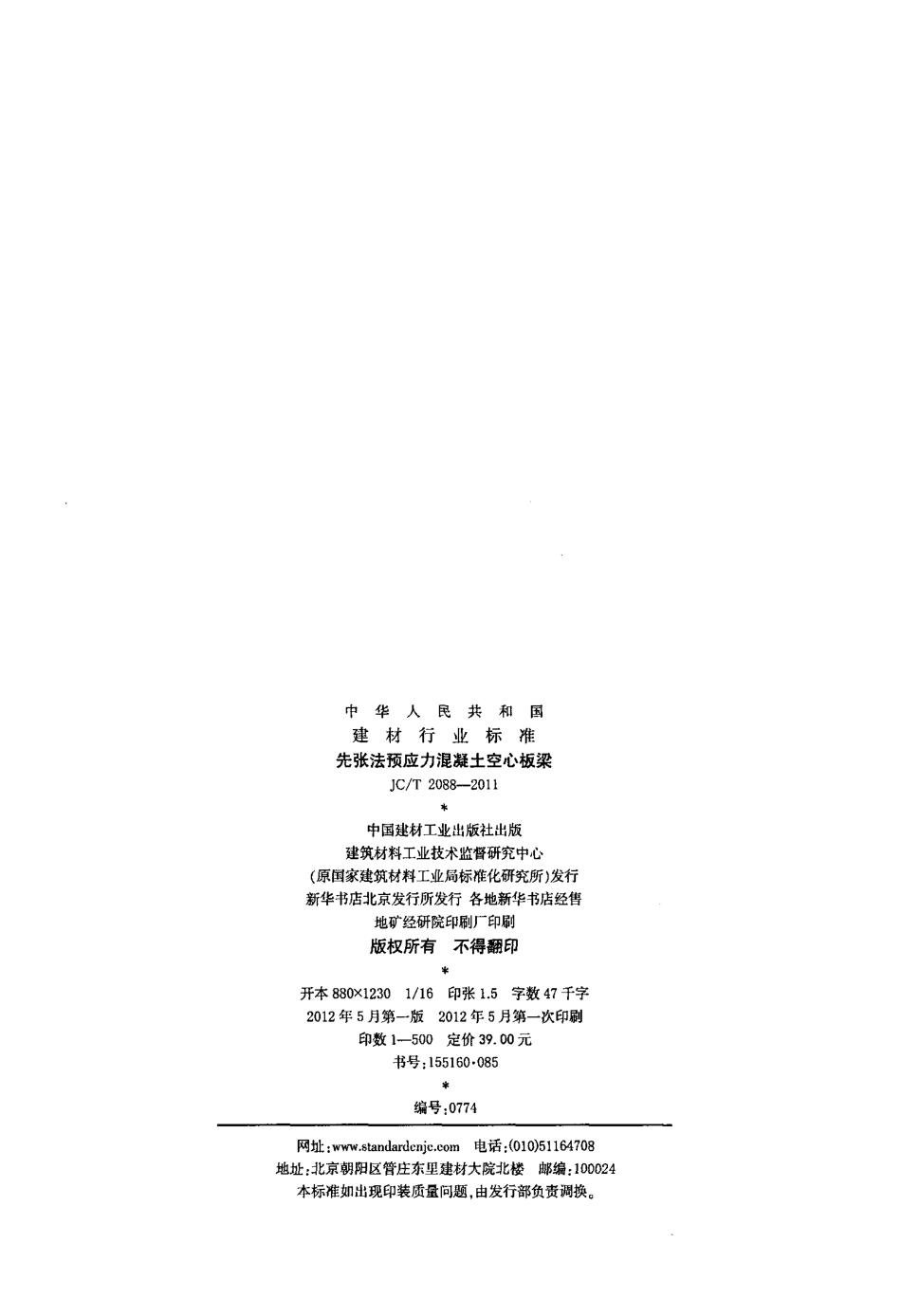

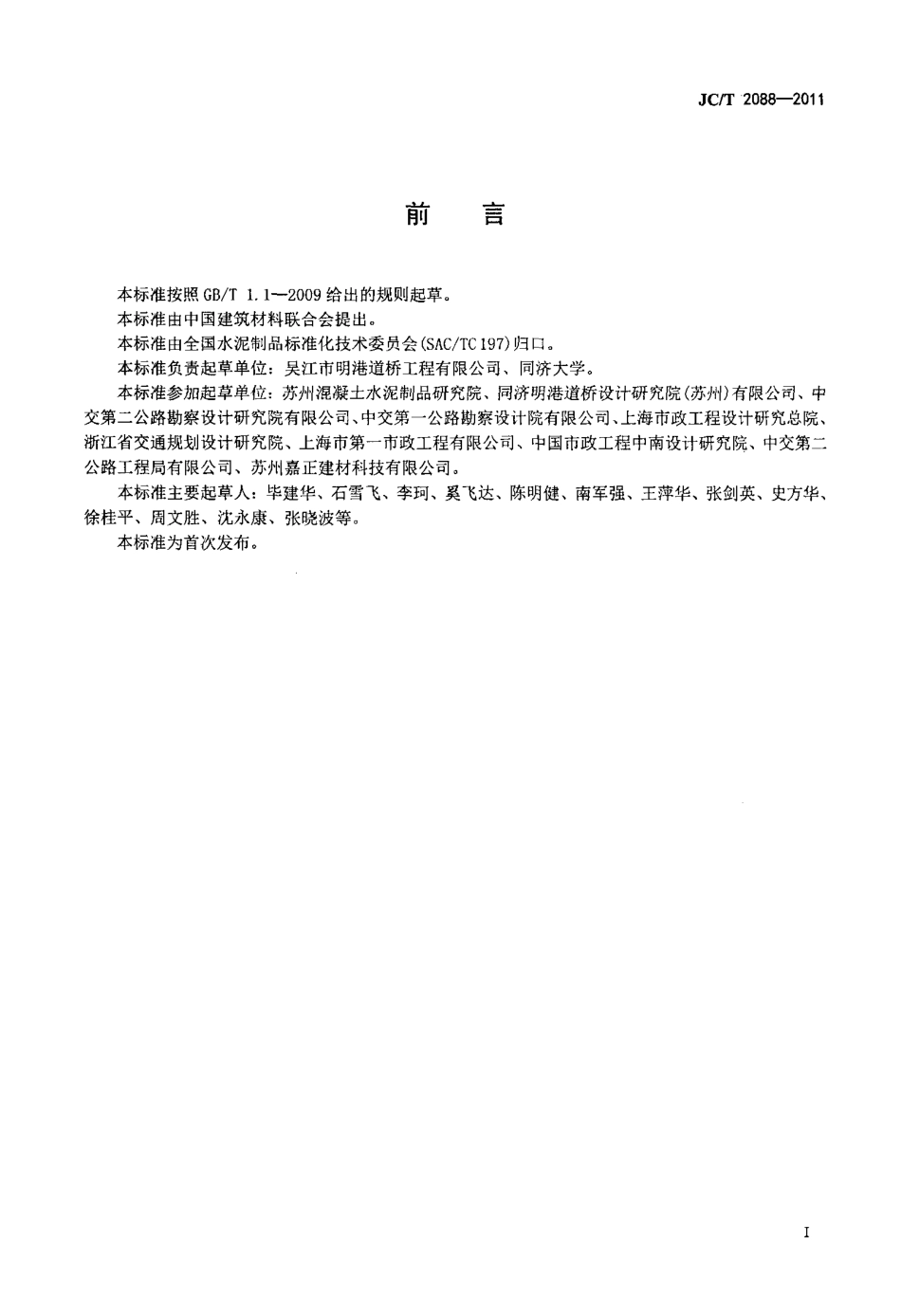

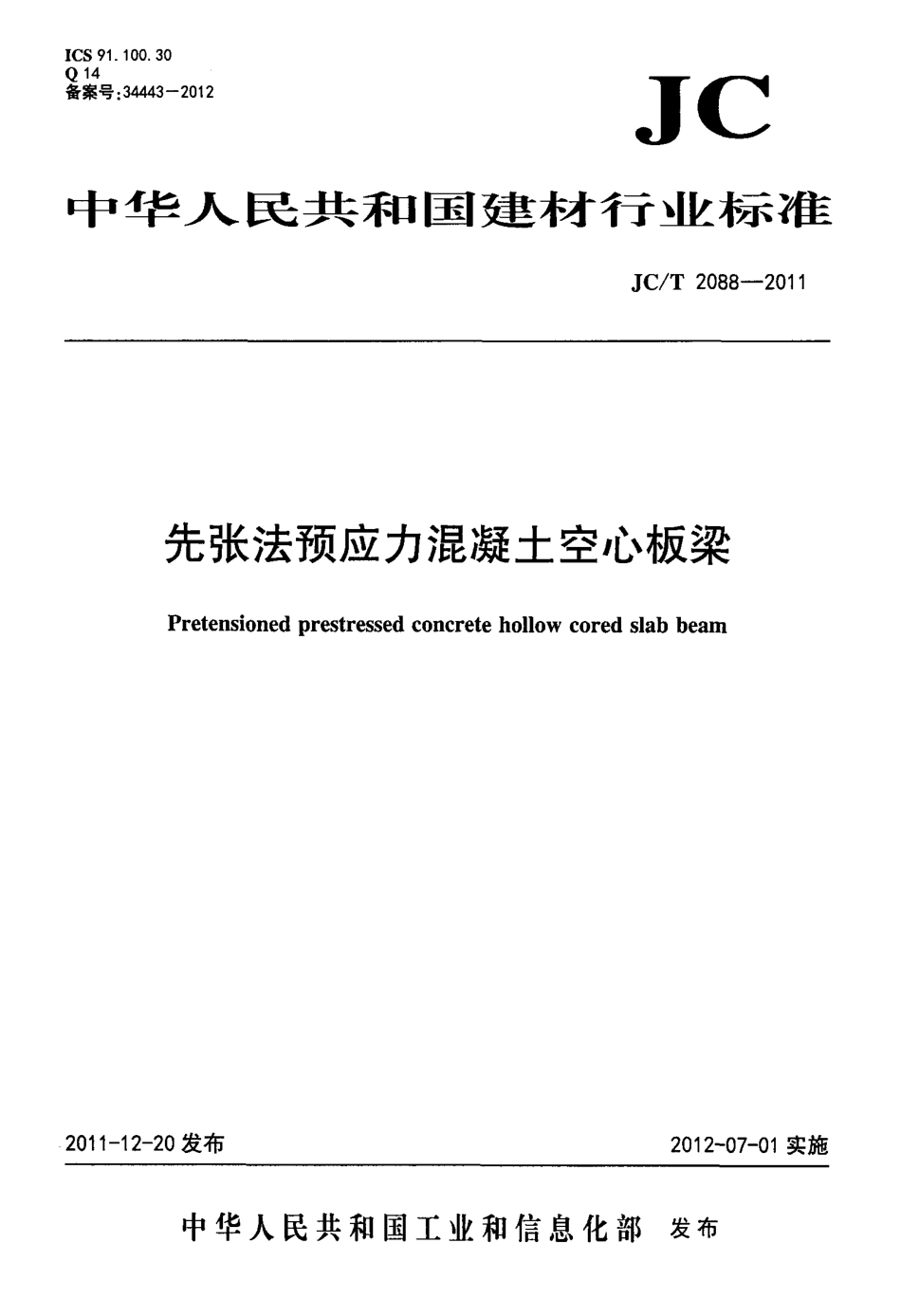

ICS 91．100．30Q 14备案号：34443- - 2012J C中华人民共和国建材行业标准JC／T 2088—201 1先张法预应力混凝土空心板梁Pret ensi oned prest ressed concret e hol l ow cored sl ab beam201 1—12—20发布201 2- 07- 01实施中华人民共和国工业和信息化部发布中华人民共和国建材行业标准先张法预应力混凝土空心板梁JC／T 2088--201 1★中国建材工业出版社出版建筑材料工业技术监督研究中心(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷版权所有不得翻印}开本880x12301／16印张1．5字数47千字2012年5月第一版2012年5月第一次印刷印数1—500定价39．00元书号：155160· 085}编号：0774网址：．standardcnj c．COl l ] 电话：(010)51164708地址：北京朝阳区管庄东里建材大院北楼邮编：100024本标准如出现印装质量问题，由发行部负责调换。刚吾JC／T 2088—_201 1本标准按照GB／T 1．1～2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(SAC／TC 197)归口。本标准负责起草单位：吴江市明港道桥工程有限公司、同济大学。本标准参加起草单位：苏州混凝土水泥制品研究院、同济明港道桥设计研究院(苏州)有限公司、中交第二公路勘察设计研究院有限公司、中交第一公路勘察设计院有限公司、上海市政工程设计研究总院、浙江省交通规划设计研究院、上海市第一市政工程有限公司、中国市政工程中南设计研究院、中交第二公路工程局有限公司、苏州嘉正建材科技有限公司。本标准主要起草人：毕建华、石雪飞、李珂、奚飞达、陈明健、南军强、王萍华、张剑英、史方华、徐桂平、周文胜、沈永康、张晓波等。本标准为首次发布。1范围先张法预应力混凝土空心板梁JoT 2088—201 1本标准规定了先张法预应力混凝土空心板梁(以下简称“先张板梁”)的产品分类、原材料、构造要求、质量要求、试验方法、检验规则、产品合格证以及标志、运输和贮存等。本标准适用于公路、市政工程桥梁建设中采用的先张板梁。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 175通用硅酸盐水泥GB／T 700碳素结构钢GB 1499．1钢筋混凝土用钢第1部分：热轧光圆钢筋GB 1499．2钢筋混凝土用钢第2部分：热轧带肋钢筋GB／T 5224预应力混凝土用钢绞线GB 8076混凝土外加剂GB／I 14370预应力筋锚具、夹具和连接器GB／T 50081普通混凝土力学性能试验方法标准GB 50119混凝土外加剂应用技术规范GB 50164混凝土质量控制标准GB 50204混凝土结构工程施工质量验收规范JGJ 52普通混凝土用砂、石质量标准及检验方法标准JGJ 55普通混凝土配合比设计规程JGJ 63混凝土用水标准JGJ／T 152- - 2008混凝土中钢筋检测技术规程JTG D62- - 2004公路钢筋混凝土及预应力混凝土桥涵设计规范J叮041—2000公路桥涵施工技术规范3产品分类3．1产品品种和代号先张板梁按公路桥涵设计的汽车荷载等级分为公路一I级先张板梁和公路一II级先张板梁。公路一I级先张板梁代号为XZBL／I，公路- II级先张板梁代号为XZBL／II。3．2规格尺寸3．2．1先张板梁的主要规格尺寸宜按表1选用。JC／T 2088- —20' 1表1先张板梁的主要规格尺寸标志长度标志宽度高度删n10l 000、l 250520、60013l 000、1 250620、70016L 000、1 250800、82020l 000、l 250900、950注：其他规格尺寸的先张板梁可根据供需双方协议生产。3．2．2先张板梁截面可采用圆孔、椭圆孔、倒角矩形孔形式，其对应截面型号为A型、B型和C型。截面示意图见图1、图2、图3。说明：6——底面宽度：6．——边肋宽度6：——中肋宽度^一一高度；tt——顶面厚度；b——底面厚度。注；各符号的含义同图I。圄1圆孔截面示意图2椭圆fL截面示意注：各符号的含义同图l 。图3倒角矩形fL截面示意_+JC，r 2088—201 13．2．3先张板梁孔形尺寸应能满足混凝土成型要求、受力计算要求，截面各部位尺寸应符合表2的规定。表2先张.
