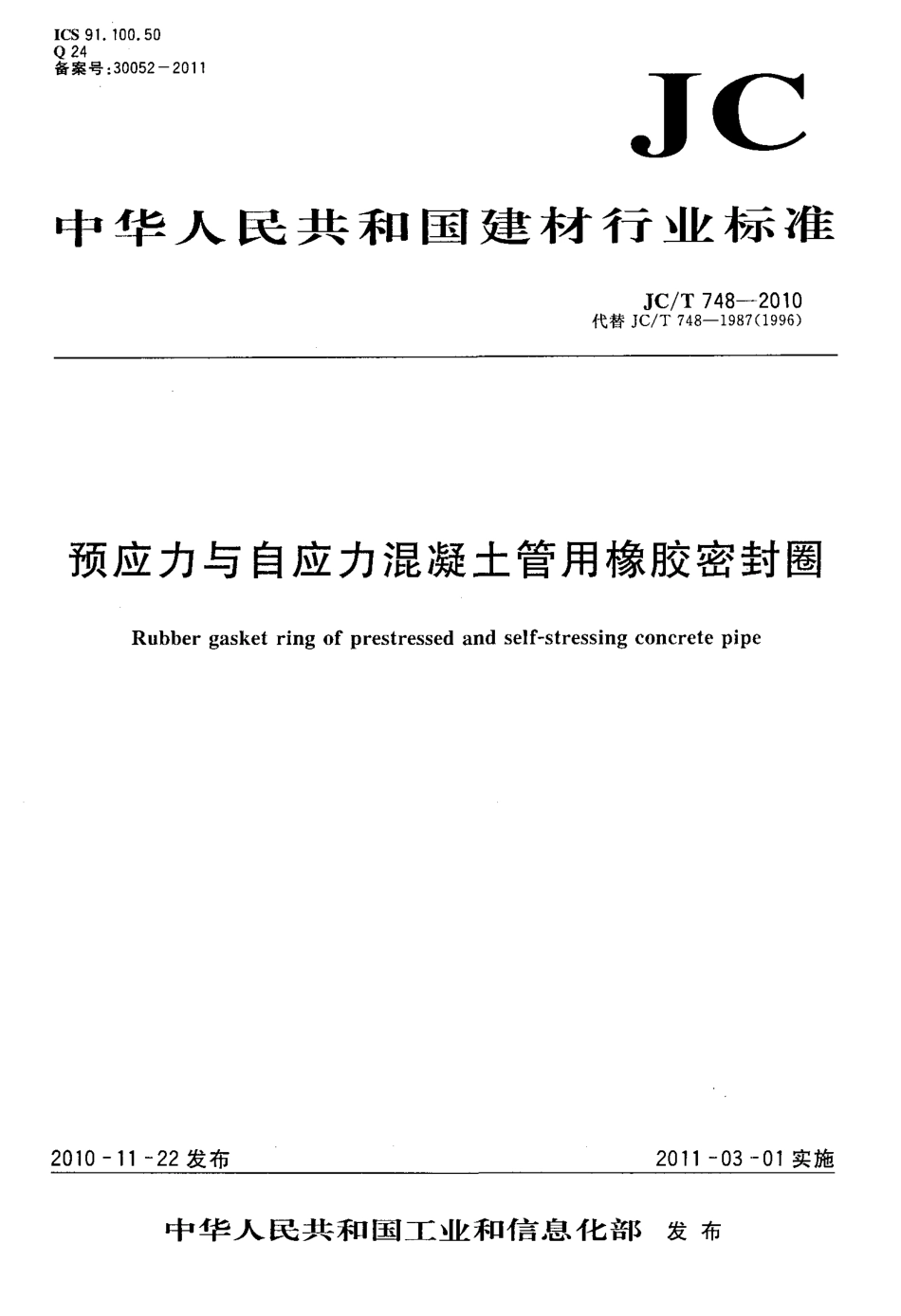

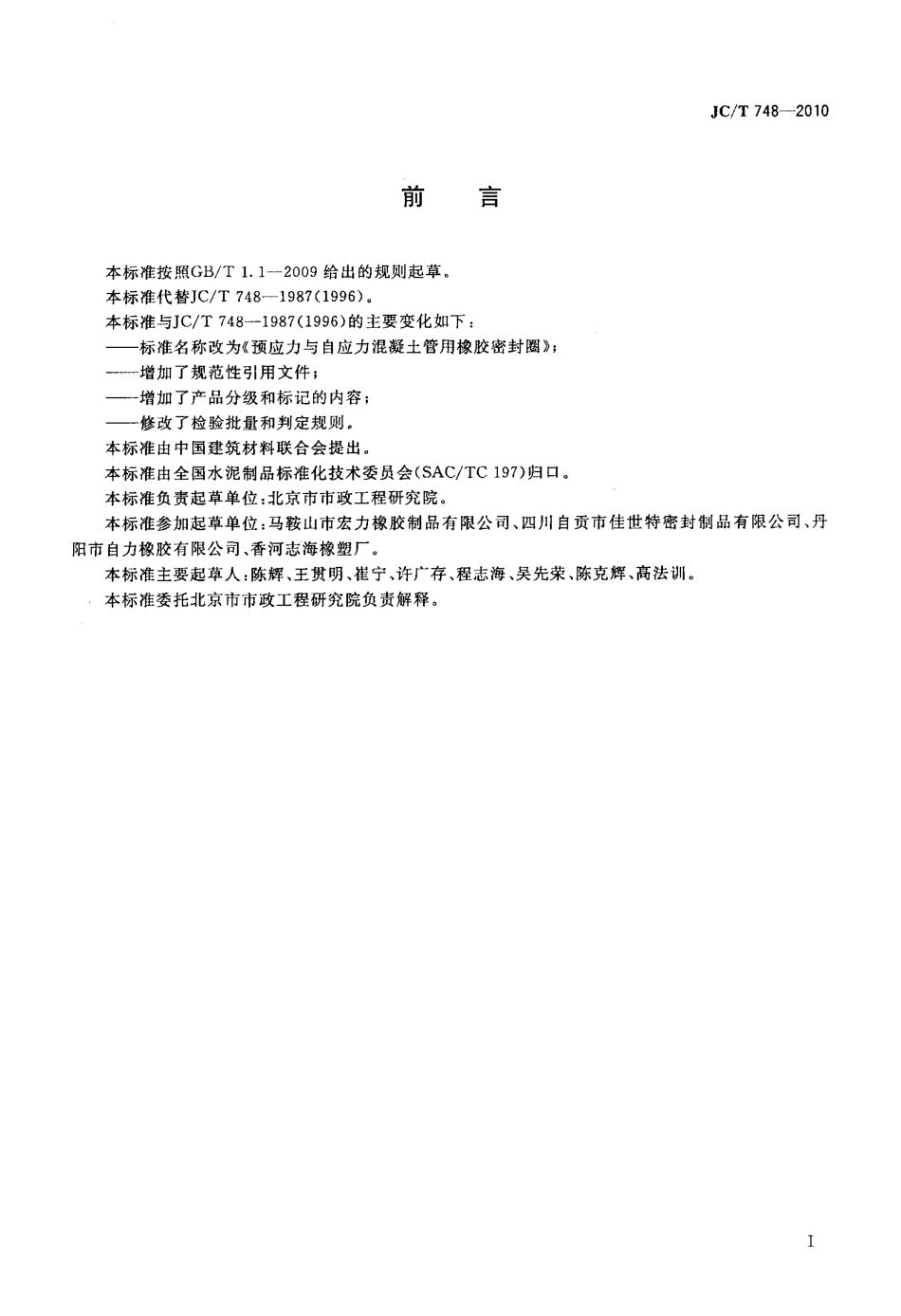

ICS 91．100．50Q24备案号：30052—2011J C中华人民共和国建材行, _l l c标准JC／T 748—2010代替JC／T 748—1987(1996)预应力与自应力混凝土管用橡胶密封圈Rubber gasketri ng of prest ressed and sel f- stressi ng concret e pi pe2010—1 1—22发布2011—03—01实施中华人民共和国工业和信息化部发布刖吾JC／T748—2010本标准按照GB／T1．1—2009给出的规则起草。本标准代替JC／T748—1987(1996)。本标准与JC／T748一1987(1996)的主要变化如下：——标准名称改为《预应力与自应力混凝土管用橡胶密封圈》；——增加了规范性引用文件；——增加了产品分级和标记的内容；——修改了检验批量和判定规则。本标准由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(SAC／TC197)归口。本标准负责起草单位：北京市市政工程研究院。本标准参加起草单位：马鞍山市宏力橡胶制品有限公司、四川自贡市佳世特密封制品有限公司、丹阳市自力橡胶有限公司、香河志海橡塑厂。本标准主要起草人：陈辉、王贯明、崔宁、许广存、程志海、吴先荣、陈克辉、高法训。本标准委托北京市市政工程研究院负责解释。I预应力与自应力混凝土管用橡胶密封囤JC／T 748—20101范围本标准规定了预应力与自应力混凝土管用橡胶密封圈的分级和标记、材料与制造、技术要求、试验方法、检验规则、标志、包装、运输和贮存以及使用注意事项等。本标准适用于以天然橡胶或合成橡胶为主要原料制成的预应力混凝土管、自应力混凝土管、预应力钢筒混凝土管等管道密封接口胶圈。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB／T 2828逐批检查计数抽样程序及抽样表( 适用于连续批的检查)GB／T 2829周期检查计数抽样程序及抽样表( 适用于生产过程稳定性的检查)GB／T 3672橡胶制品的公差GB 4084自应力混凝土输水管GB 5696预应力混凝土管GB／T 5721橡胶密封制品标志、包装、运输的一般规定GB 5749生活饮用水卫生标准GB／T 19685预应力钢筒混凝土管JC／T 749预应力与自应力混凝土管用橡胶密封圈试验方法3分级和标记3．1产品分级橡胶密封圈的横断面形状为圆形。产品按硬度分为四个等级，如表1所示。、表1产品分级级别(级)40506070‘硬度( IRHD)40506070注：带“*”号的硬度等级为供需双方的协商选项。3．2产品标记产品按产品名称、公称直径及断面尺寸、标准号顺序进行标记。下例中GQ表示给水管道用胶圈。如：GQ—DN800×黟20- JC／T 748—2010L—————一标准号L—————————一公称直径及断面尺寸o———————————————一产品名称4材料与制造要求4．1橡胶密封圈采用天然橡胶或合成橡胶制造，胶料中不得使用再生胶，其成分中不应析出含量(指在1JC／T748～2010检验水中)超过GB5749规定的限量数的有毒物质。42胶圈成分中不应析出含任何对输送的液体、密封圈、管道或配件寿命有害的物质，即具有化学稳定性。试样在指定的溶液中，测值应符合表2的限量。表2化学稳定性指标试验项目限量游离硫磺分析游离硫磺o．5％以下气味元异常现象浊度1度以下溶解试验色度5度以下高锰酸钾消耗量5mg／L以下剩余氯减最1．5mg／L以下4．3与公称内径巧1600mm及其以下的管子相配套的橡胶密封圈，应用模压法制作。4．4与公称内径大于∥1600mm的管子相配的橡胶密封圈，可用压出法制作胶条后，做成带接头的胶圈。每个胶圈最多可以有1个接头。45带有接头的橡胶密封圈其接头应进行硫化，接头结合强度应符合5．3．3的规定。5技术要求51外观质量511橡胶密封圈的颜色要均匀，表面不应有游离硫。5．1．2橡胶密封圈的材质应致密，无肉眼可见的杂质、气孔、裂缝及其他有碍使用的缺陷。5．1．3单个橡胶密封圈上，凹凸不超过1mm，面积不超过6mm。，且不应多于3处。514橡胶密封圈上的飞边须除净，其厚度不应超过0．4mm，剪损宽度应不超过0．8mm。5．1．5橡胶密封圈应无平面扭曲现象。5．16带接头的橡胶密封圈，接头处应平顺无分离迹象，接.
