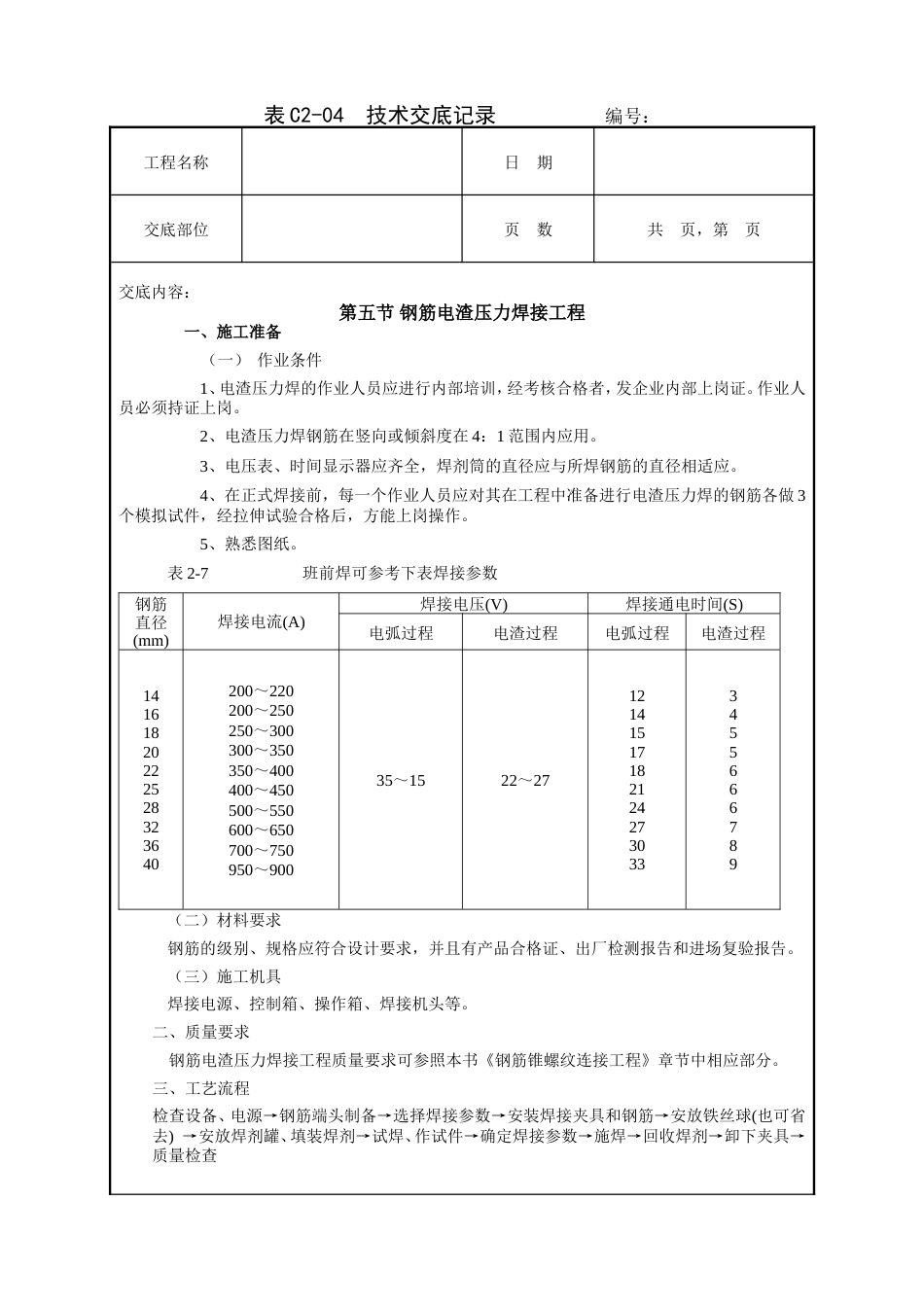

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容：第五节 钢筋电渣压力焊接工程一、施工准备（一） 作业条件1、电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证。作业人员必须持证上岗。2、电渣压力焊钢筋在竖向或倾斜度在 4：1 范围内应用。3、电压表、时间显示器应齐全，焊剂筒的直径应与所焊钢筋的直径相适应。4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做 3个模拟试件，经拉伸试验合格后，方能上岗操作。5、熟悉图纸。表 2-7 班前焊可参考下表焊接参数钢筋直径(mm)焊接电流(A)焊接电压(V)焊接通电时间(S)电弧过程电渣过程电弧过程电渣过程14161820222528323640200～220200～250250～300300～350350～400400～450500～550600～650700～750950～90035～1522～27121415171821242730333455666789（二）材料要求钢筋的级别、规格应符合设计要求，并且有产品合格证、出厂检测报告和进场复验报告。（三）施工机具焊接电源、控制箱、操作箱、焊接机头等。二、质量要求钢筋电渣压力焊接工程质量要求可参照本书《钢筋锥螺纹连接工程》章节中相应部分。三、工艺流程检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去) →安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→ 质量检查表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页四、操作工艺 （一）电渣压力焊可采用交流或直流电源。焊机容量应根据所焊钢筋直径选定。 （二）焊接时，应根据班前焊所确定的焊接参数来进行操作。 （三）电渣压力焊工艺过程应符合下列要求： 1、焊接夹具的上下钳口应夹紧于上下钢筋上，不得晃动。 2、引弧宜采用铁丝圈或焊条头引弧法，亦可采用直接引弧法。铁丝圈引弧法是将铁丝圈放在上下钢筋端头之间，电流通过铁丝圈与上下钢筋端面的接触点形成短路引弧。铁丝圈采用直径0.5～1.0mm 退火铁丝，圈径不小于 10mm。当焊接电流较小，钢筋端面较平整或引弧距离不易控制时，宜采用此法。 直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为 2～4mm 引弧。这种过程很短。当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。 3、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池。 4、渣池形成一定深度后，将上钢筋缓缓插入渣池中。由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近 2000℃，将钢筋端头迅速而均匀地溶化。 5、在停止供电的瞬间，对钢筋施加挤压力，把焊口部分熔化的金属、熔渣及氧化物等杂质全部挤出结合面。完成挤压过程。 6、将熔渣清理干净。五、应注意的质量问题 注意焊接操作过程避免钢筋晃动，力求挺直。焊毕，适当延长扶持上钢筋的时间。装焊剂时，力求钢筋四周均匀一致。防止焊剂局部泄露。签字栏 技术负责人： 交底人： 接交人：
