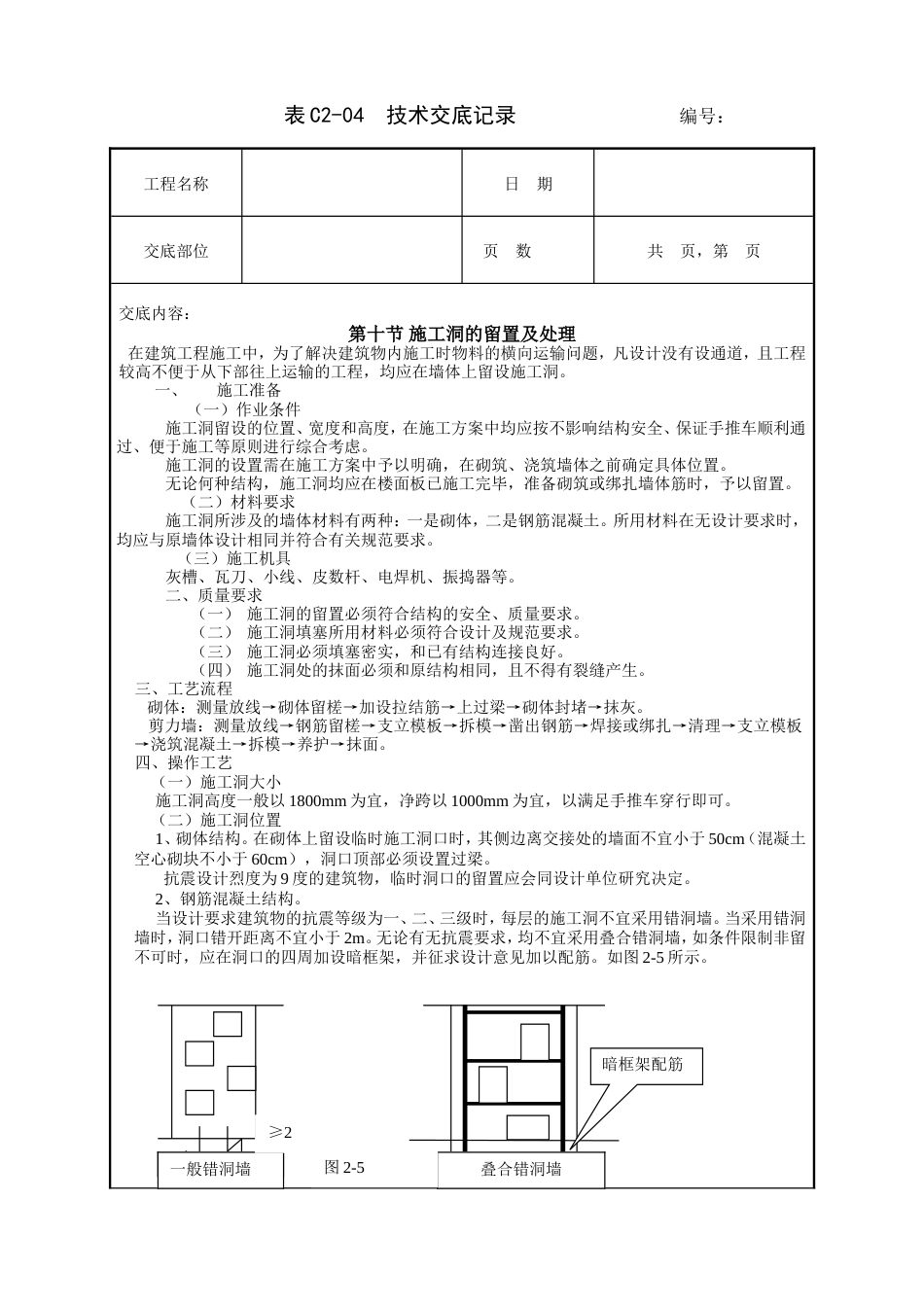

表 C2-04 技术交底记录 编号：工程名称日 期交底部位 页 数共 页，第 页交底内容：第十节 施工洞的留置及处理 在建筑工程施工中，为了解决建筑物内施工时物料的横向运输问题，凡设计没有设通道，且工程较高不便于从下部往上运输的工程，均应在墙体上留设施工洞。一、施工准备（一）作业条件施工洞留设的位置、宽度和高度，在施工方案中均应按不影响结构安全、保证手推车顺利通过、便于施工等原则进行综合考虑。施工洞的设置需在施工方案中予以明确，在砌筑、浇筑墙体之前确定具体位置。无论何种结构，施工洞均应在楼面板已施工完毕，准备砌筑或绑扎墙体筋时，予以留置。（二）材料要求施工洞所涉及的墙体材料有两种：一是砌体，二是钢筋混凝土。所用材料在无设计要求时，均应与原墙体设计相同并符合有关规范要求。 （三）施工机具灰槽、瓦刀、小线、皮数杆、电焊机、振捣器等。二、质量要求（一） 施工洞的留置必须符合结构的安全、质量要求。（二） 施工洞填塞所用材料必须符合设计及规范要求。（三） 施工洞必须填塞密实，和已有结构连接良好。（四） 施工洞处的抹面必须和原结构相同，且不得有裂缝产生。 三、工艺流程 砌体：测量放线→砌体留槎→加设拉结筋→上过梁→砌体封堵→抹灰。 剪力墙：测量放线→钢筋留槎→支立模板→拆模→凿出钢筋→焊接或绑扎→清理→支立模板→浇筑混凝土→拆模→养护→抹面。 四、操作工艺 （一）施工洞大小 施工洞高度一般以 1800mm 为宜，净跨以 1000mm 为宜，以满足手推车穿行即可。 （二）施工洞位置 1、砌体结构。在砌体上留设临时施工洞口时，其侧边离交接处的墙面不宜小于 50cm（混凝土空心砌块不小于 60cm），洞口顶部必须设置过梁。 抗震设计烈度为 9 度的建筑物，临时洞口的留置应会同设计单位研究决定。 2、钢筋混凝土结构。 当设计要求建筑物的抗震等级为一、二、三级时，每层的施工洞不宜采用错洞墙。当采用错洞墙时，洞口错开距离不宜小于 2m。无论有无抗震要求，均不宜采用叠合错洞墙，如条件限制非留不可时，应在洞口的四周加设暗框架，并征求设计意见加以配筋。如图 2-5 所示。 一般错洞墙≥2 暗框架配筋叠合错洞墙图 2-5表 C2-04 技术交底记录 编号：工程名称日 期交底部位 页 数共 页，第 页1、 砌体结构。（1）在砌体上留施工洞时，洞口顶部必须设置过梁。洞口构造如下：①烧结普通粘土砖墙：洞口两侧须留成直槎，但必须做成凸槎，并加设拉结筋，拉结筋的数量为每 120mm 墙厚放置 1 根直径 6mm 的钢筋，间距沿墙高不得超过 500mm，埋入长度从墙的留槎处算起，每边均不小于 500mm，钢筋末端应有 90°弯钩。②混凝土空心砌块墙：在洞顶部设置混凝土过梁。洞口两侧每隔 600mm 设 2 根直径6mm 的拉结筋。拉结筋埋入长度，从留槎处算起，每边均不应小于 600mm，钢筋外露部分不得任意弯折。③加气混凝土（粉煤灰）砌块墙：施工洞口上部应放置 2 根直径 6mm 的钢筋，伸过洞口两边长度每边不小于 500mm。（2）过梁的设置。过梁的形式有：砌筑钢筋砖过梁、实心砖平拱式过梁、现浇或预制混凝土过梁。选择过梁长度时，一定要保证每边不小于 250mm 的支承长度。过梁的断面尺寸及配筋一定要经过计算方能确定。2、钢筋混凝土结构。在钢筋混凝土墙上留施工洞，在无暗框架时，洞顶必须设置过梁，其钢筋应按计算配置，并应征得设计人员同意。并不得低于下述构造要求，在八度区不少于 φ12,锚固长度不少于 40d 和 600mm。箍筋直径最小为 φ6 纵向钢筋端头，如下图所示。洞口两侧应设置竖向构造钢筋，每边不少于 2φ10，锚固长度不少于 30d。洞口处原墙体水平、竖向配筋应断开，断开长度（即外露长度）不小于 40d。图 2-6≥600 （四）施工洞填筑方法1、砌体墙体洞口的填筑： 填砌临时洞口时，应清除墙面粘结的砂浆、泥浆和杂物，并洒水湿润，再用与原墙相同的砖或砌块衬砌严密。 当墙体为混凝土空心砌块材料时，砌筑砂浆强度等级宜提高一级。洞口的顶部要斜砌，以保证洞口封堵的密实。2、现浇混凝土墙体洞口的填筑：在堵洞之前，首先把埋设于墙体内的预留...
