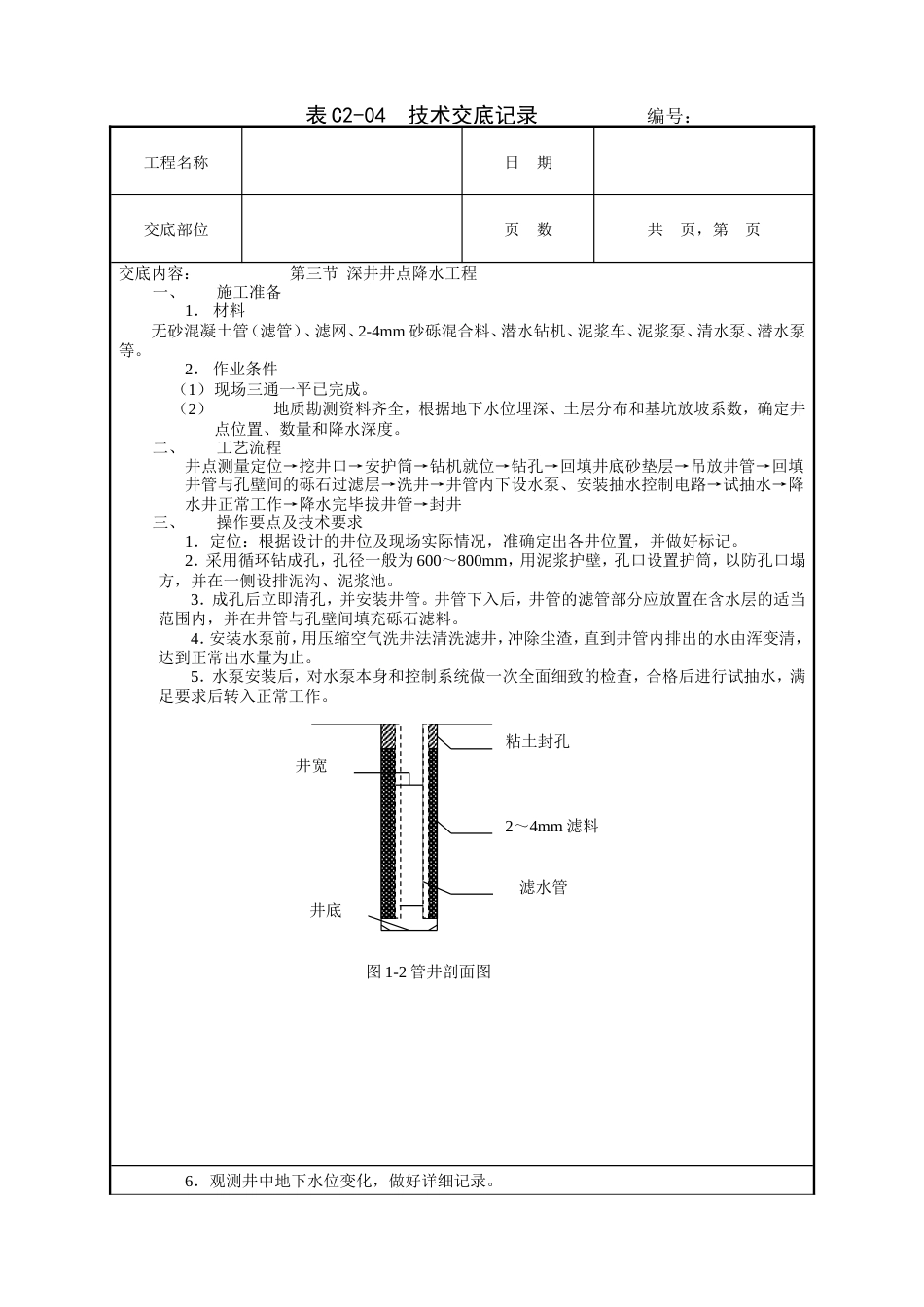

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容： 第三节 深井井点降水工程一、施工准备1． 材料无砂混凝土管（滤管）、滤网、2-4mm 砂砾混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。2． 作业条件（1）现场三通一平已完成。（2）地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。二、工艺流程井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砾石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井三、操作要点及技术要求1．定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。2．采用循环钻成孔，孔径一般为 600～800mm，用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆池。3．成孔后立即清孔，并安装井管。井管下入后，井管的滤管部分应放置在含水层的适当范围内，并在井管与孔壁间填充砾石滤料。4．安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。5．水泵安装后，对水泵本身和控制系统做一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。 6．观测井中地下水位变化，做好详细记录。粘土封孔2～4mm 滤料滤水管井底井宽图 1-2 管井剖面图表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页四、质量要求1． 基坑周围井点应对称，同时抽水，使水位差控制在要求限度内。2． 井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高 0.5m。3． 井管与土壁之间填充的滤料应一次完成，从井底填到井口下 1.0m 左右，上部采用不含砂石的粘土封口。4． 每台水泵应配置一个控制开关，主电源线路要沿深井排水管路设置。5． 大口井成孔直径必须大于滤管外径 30cm 以上，确保滤管外围的过滤层厚度。6． 滤管在井孔中位置偏移不得在于滤管壁厚。五、安全要求1．加强水位观测，使靠近建筑物的深井水位与附近水位之差保持不大于 1.0m，防止建筑物出现不均匀沉降。2．施工期间应加强环境噪声的长期监测，指定专人负责实施噪声监测，监测设备应校准、检定合格，在有效期内。测量方法、条件、频度、目标、指标，测点的确定等需符合有关国家噪声管理规定。对噪声超标有关因素及时进行调整，发现不符合，采取纠正与预防措施，并做好记录。3．泥浆车及车轮携带物应及时进行清洗，洗车污水应经沉淀后排出。签字栏技术负责人： 交底人： 接交人：
