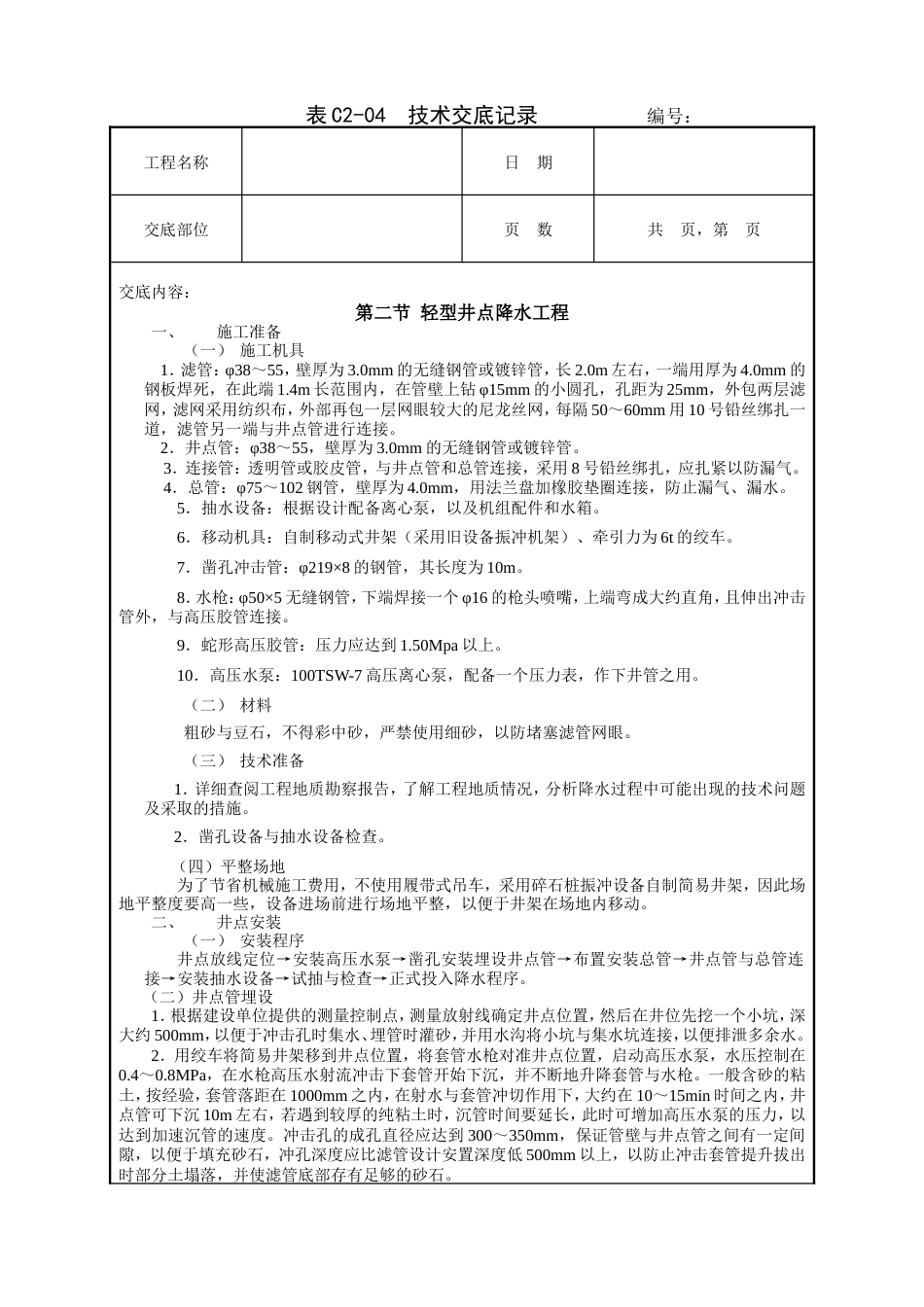

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容：第二节 轻型井点降水工程一、施工准备（一） 施工机具 1．滤管：φ38～55，壁厚为 3.0mm 的无缝钢管或镀锌管，长 2.0m 左右，一端用厚为 4.0mm 的钢板焊死，在此端 1.4m 长范围内，在管壁上钻 φ15mm 的小圆孔，孔距为 25mm，外包两层滤网，滤网采用纺织布，外部再包一层网眼较大的尼龙丝网，每隔 50～60mm 用 10 号铅丝绑扎一道，滤管另一端与井点管进行连接。 2．井点管：φ38～55，壁厚为 3.0mm 的无缝钢管或镀锌管。 3．连接管：透明管或胶皮管，与井点管和总管连接，采用 8 号铅丝绑扎，应扎紧以防漏气。 4．总管：φ75～102 钢管，壁厚为 4.0mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。5．抽水设备：根据设计配备离心泵，以及机组配件和水箱。6．移动机具：自制移动式井架（采用旧设备振冲机架）、牵引力为 6t 的绞车。7．凿孔冲击管：φ219×8 的钢管，其长度为 10m。8．水枪：φ50×5 无缝钢管，下端焊接一个 φ16 的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。9．蛇形高压胶管：压力应达到 1.50Mpa 以上。10．高压水泵：100TSW-7 高压离心泵，配备一个压力表，作下井管之用。（二） 材料粗砂与豆石，不得彩中砂，严禁使用细砂，以防堵塞滤管网眼。（三） 技术准备1．详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及采取的措施。2．凿孔设备与抽水设备检查。 （四）平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备自制简易井架，因此场地平整度要高一些，设备进场前进行场地平整，以便于井架在场地内移动。二、井点安装（一） 安装程序井点放线定位→安装高压水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。 （二）井点管埋设 1．根据建设单位提供的测量控制点，测量放射线确定井点位置，然后在井位先挖一个小坑，深大约 500mm，以便于冲击孔时集水、埋管时灌砂，并用水沟将小坑与集水坑连接，以便排泄多余水。 2．用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在0.4～0.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一般含砂的粘土，按经验，套管落距在 1000mm 之内，在射水与套管冲切作用下，大约在 10～15min 时间之内，井点管可下沉 10m 左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直径应达到 300～350mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低 500mm 以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页凿孔冲击管上下移动时应保持垂直，这样才能使井点降水井壁保持垂直，若在凿孔时遇到较大的石块和砖块，会出现倾斜现象，此时成孔的直径也应尽量保持上下一致。井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索提起井点管插入井孔，井点管的上端应用木塞塞住，以防砂石或其他杂物进入，并在井点管与孔壁之间填灌砂石滤层。该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点：（1）砂石必须采用粗砂，以防止堵塞滤管的网眼。（2）滤管应放置在井孔的中间，砂石滤层的厚度应在 60～100mm 之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途中不得中断，以防孔壁塌土。3．砂石滤层的填充高度，至少要超过滤管顶以上 1000～1800mm，一般应填至原地下水位线以上，以保证地层水流上下畅通。4．井点填砂后，井口以下 1.0～1.5m 用粘土封口压实，防止漏气而降低降水效果。（三）冲洗井管将 φ15～30mm 的胶管插入井点管底部进行注水清洗，直到流出清水为止。应逐根进行清洗，避免出现“死井”。（四）管路安装 首先沿井点管线外侧，铺设集...
