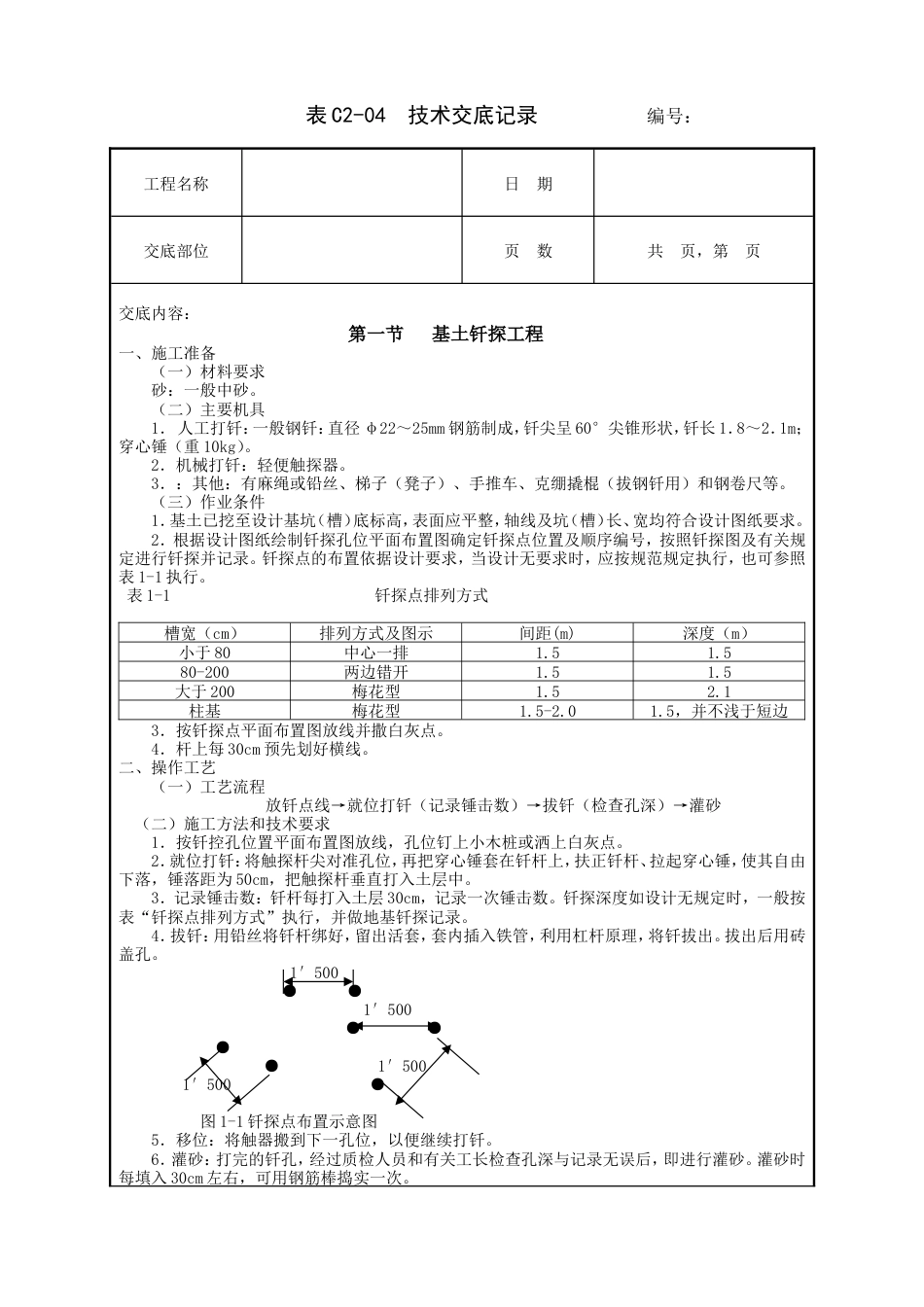

表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页交底内容：第一节 基土钎探工程一、施工准备（一）材料要求砂：一般中砂。（二）主要机具1． 人工打钎：一般钢钎：直径 φ22～25mm 钢筋制成，钎尖呈 60°尖锥形状，钎长 1．8～2．1m；穿心锤（重 10kg）。2．机械打钎：轻便触探器。3．：其他：有麻绳或铅丝、梯子（凳子）、手推车、克绷撬棍（拔钢钎用）和钢卷尺等。（三）作业条件1．基土已挖至设计基坑（槽）底标高，表面应平整，轴线及坑（槽）长、宽均符合设计图纸要求。2．根据设计图纸绘制钎探孔位平面布置图确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表 1-1 执行。 表 1-1 钎探点排列方式槽宽（cm）排列方式及图示间距(m)深度（m）小于 80中心一排1.51.580-200两边错开1.51.5大于 200梅花型1.52.1柱基梅花型1.5-2.01.5，并不浅于短边3．按钎探点平面布置图放线并撒白灰点。4．杆上每 30cm 预先划好横线。二、操作工艺（一）工艺流程放钎点线→就位打钎（记录锤击数）→拔钎（检查孔深）→灌砂 （二）施工方法和技术要求1．按钎控孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。2．就位打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆、拉起穿心锤，使其自由下落，锤落距为 50cm，把触探杆垂直打入土层中。3．记录锤击数：钎杆每打入土层 30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。4．拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。 1′500 ● ● 1′500 ● ● ● ● 1′500 1′500 ● 图 1-1 钎探点布置示意图5．移位：将触器搬到下一孔位，以便继续打钎。6．灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入 30cm 左右，可用钢筋棒捣实一次。表 C2-04 技术交底记录 编号：工程名称日 期交底部位页 数共 页，第 页7．整理记录：按钎孔顺序编号，将锤击数填入统一表格内，字迹要清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中若有异常情况，要写在备注栏内。8．冬雨期施工：基土受雨后，不得进行钎探。基土在冬季钎探时每打几孔后及时覆盖保温材料一次，不能大面积掀开，以免基土受冻。三、质量要求1．钎探深度必须符合要求，锤击次数记录准确，不得作假。2．钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。四、成品保护钎探完毕后，应作好标记，保护好钎孔，未经专业技术负责人、质量检查员、工长复验，不得堵塞或灌砂。五、应注意的质量问题1．遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意填写锤击数。2．记录和平面布置图探孔位置填错：（1）将钎探点平面布置图上的钎孔与记录表上的钎孔先行对照。发现错误及时修改或补打。（2）在记录表上用有色铅笔将不同的钎孔（锤击数的多少）分开。（3）在钎探点平面布置图上，注明过硬或过软孔号的位置。遇有特殊地质情况，把尺寸标明，以便勘察设计人员或有关部门验槽时分析处理。六、安全措施1．认真贯彻“安全第一，预防为主”的方针，进入施工现场，必须遵守施工现场安全管理制度，戴好安全帽，严禁吸烟，提高职业健康安全意识。2．专业工长负责钎探的实施，并做好原始记录。操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。签字栏 技术负责人： 交底人： 接交人：
